Banvit Bandırma Yeni İleri İşlem Fabrikası – Kondenser Çelik Konstrüksiyon Platform Projesi
Banvit Bandırma’daki yeni ileri işlem fabrikası için kritik öneme sahip olan 4 ünite kondenser grubu çelik konstrüksiyon platform projelendirme, çelik konstrüksiyon imalatı ve çelik konstrüksiyon montajı işleri başarıyla tamamlanmıştır. Bu proje, endüstriyel tesislerin personel işgücü verimliliğini artırmak, periyodik bakım ve servis hizmetlerini kolaylaştırmak, iş sağlığı ve güvenliği zafiyetlerini ortadan kaldırmak ve operasyonel süreçleri optimize etmek amacıyla tasarlanmıştır.
Proje Kapsamı
1. Çelik Konstrüksiyon Platform Projelendirme
- Mühendislik Çözümleri: 4 ünite kondenser grubu birbirleri ile bağlantılı olacak şekilde, çelik platform projeleri özel olarak tasarlanarak geliştirildi.
- Yük Analizleri: Platform üzerine oturacak ekipmanlara ait ölü yükler, yönetmeliğin de belirttiği şekilde hareketli yükler dikkate alınarak statik analizler yapıldı.
- Optimum Tasarım: Her ünite ve enstrümana ulaşacak şekilde minimum çelik kullanımı ile maksimum dayanıklılık sağlayan modüler bir tasarım oluşturuldu.
- Erişim Kolaylığı: Kondenserlere, vana ve bağlantı enstrümanlarına bakım ve kontrol işlemleri için güvenli erişim yolları ve merdivenleri planlandı.
2. Çelik Konstrüksiyon İmalatı
- Yüksek Mukavemetli Çelik: S235 kalite çelik malzeme kullanılarak dayanıklı ve uzun ömürlü bir yapı üretildi.
- Hassas Üretim: CNC plazma kesim, lazer kesim ve tam nüfuziyetli kaynak işlemleri ile hassasiyet sağlandı.
- Korozyon Koruması: UV ve darbe dayanımlarını en üst düzeyde olacak şekilde çelik yüzeyler akrilik boya ile paslanmaya karşı korundu.
- Kalite Kontrol: İmalat sürecinde tüm parçalar kalite kontrol testlerinden geçirildi.
3. Çelik Konstrüksiyon Montaj İşleri
- Profesyonel Montaj Ekibi: Alanında uzman ekipler tarafından hızlı ve güvenli bir montaj gerçekleştirildi.
- Titreşim İzolasyonu: Kondenser gruplarından kaynaklanan titreşimlerin platforma zarar vermemesi için özel izolasyon sistemleri uygulandı.
- Hassas Hizalama: Kondenserlerin düzgün çalışması için platformların milimetrik hassasiyetle hizalanması sağlandı.
- Güvenlik Önlemleri: Montaj sırasında iş sağlığı ve güvenliği standartlarına tam uyum sağlandı.
Teknik Özellikler
Yapısal Özellikler
- Çelik Platform Kapasitesi: Her bir kondenser ünitesi için ayrı yük taşıma hesaplamaları yapılmıştır.
- Modüler Tasarım: Genişletilebilir ve kolay bakım yapılabilir yapı.
- Malzeme Dayanımı: S235 kalite çelik ile yüksek mukavemet.
- Korozyon Direnci: Epoksi astar ve akrilik son kat boya ile çift katmanlı koruma.
Erişim ve Güvenlik

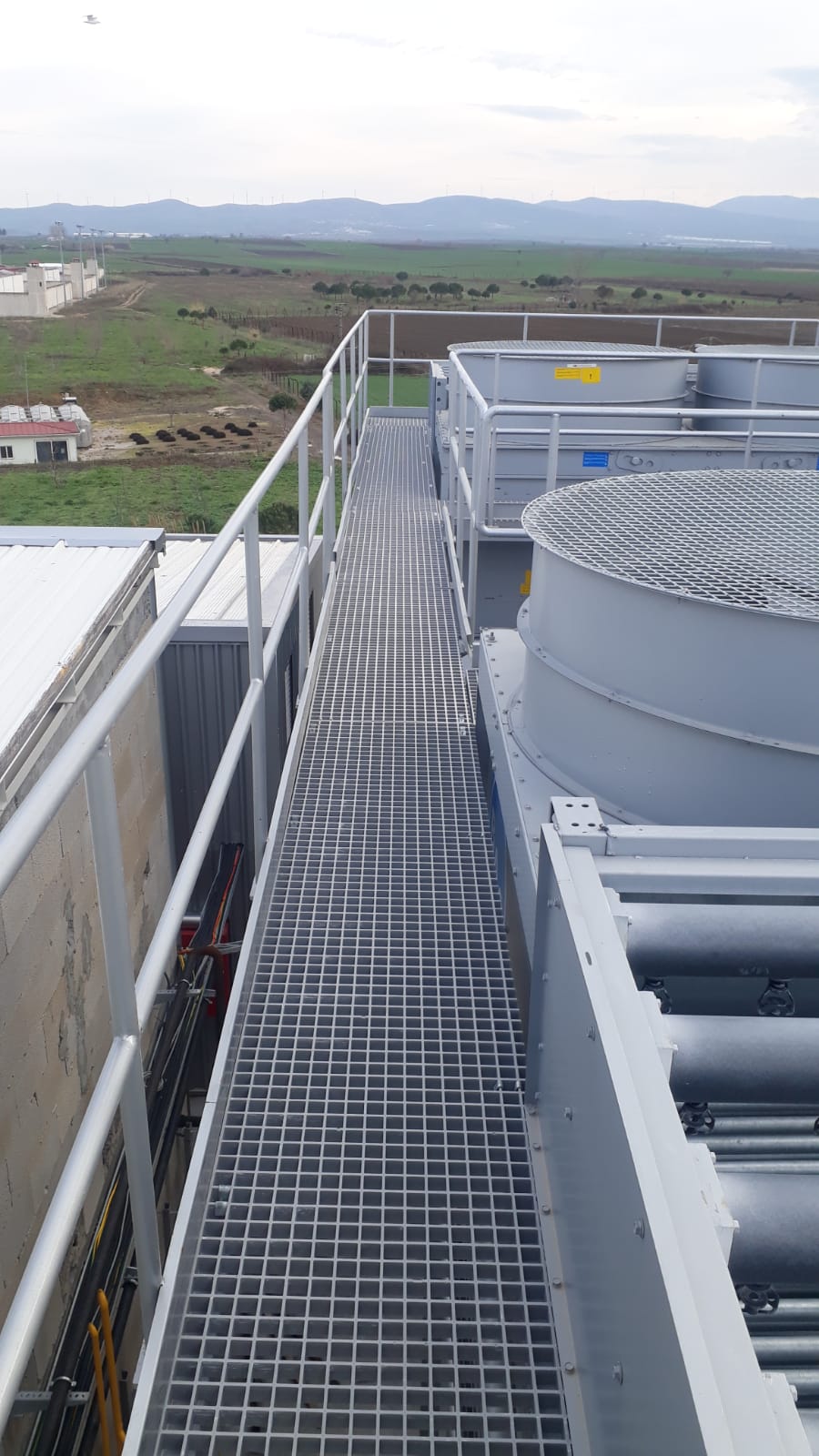

- Bakım Platformları: Kondenser gruplarına kolay ve güvenli erişim sağlamak için korkuluklu bakım platformları.
- Merdiven ve Geçiş Alanları: BS, EN ve TSE standartlarına uygun güvenli geçiş yolları.
- Kaydırmaz Yüzeyler: Çalışan güvenliği için kaymaz CTP ızgara uygulamaları.
Enerji ve Borulama Hatları
- Enerji Hatları: Kondenser gruplarına enerji sağlayan tüm altyapı bağlantıları tamamlanmıştır.
- Boru Hatları: Soğutma ve enerji transferi için gerekli borulama sistemleri projeye entegre edilmiştir.
- Titreşim Sönümleme: Boru hatlarında oluşabilecek titreşimlerin platforma zarar vermemesi için özel bağlantı elemanları kullanılmıştır.
Projenin Avantajları
İşletme Verimliliği
- Optimum Çalışma Koşulları: Kondenser ünitelerinin ve enstrümanların tamamına tam erişim sağlanarak iş güvenliği sorunları ve servis zaman kayıpları ortadan kaldırılarak maksimum süreç verimliliği sağlandı.
- Kolay Bakım: Platform tasarımı sayesinde kondenserlere erişim kolaylaştırıldı, bakım süreleri kısaltıldı.
- Uzun Ömürlü Çözüm: Dayanıklı çelik konstrüksiyon ve korozyon koruma uygulamaları ile uzun yıllar sorunsuz kullanım.
Güvenlik ve Dayanıklılık
- Yüksek Güvenlik: Platform tasarımı, iş sağlığı ve güvenliği standartlarına uygun olarak gerçekleştirildi.
- Titreşim İzolasyonu: Hem kondenser gruplarının hem de platformun uzun süreli dayanıklılığı sağlandı.
- Zorlu Koşullara Dayanım: Dış mekan koşullarına uygun, korozyona dayanıklı yapı.
Esneklik ve Modülerlik
- Genişletilebilir Tasarım: Gelecekteki kapasite artışlarına uygun modüler bir yapı.
- Kolay Kurulum ve Söküm: Platformun taşınması veya yeniden konumlandırılması gerektiğinde cıvatalı çelik platform olması sebebiyle hızlı müdahale imkanı.
Proje Süreci
-
Keşif ve Çelik Konstrüksiyon Platform Projelendirme:
- Fabrika sahasında keşif yapılarak kondenser gruplarının yerleşimi, bunlara bağlı mekanik ve elektrik hatlarının pozisyonları belirlendi.
- Statik ve dinamik analizler sonucunda optimum platform tasarımı oluşturuldu.
-
Çelik Konstrüksiyon Platform İmalatı:
- Çelik konstrüksiyon parçalarının fabrikada hassas üretimi gerçekleştirildi.
- Parçalar çift katmanlı boya işlemleri ile korozyona karşı korundu.
-
Çelik Konstrüksiyon Platform Montajı:
- Kondenser grupları ve enerji-borulama hatlarının bağlantıları dikkate alınarak sahada platform montajı tamamlandı.
- Montaj sonrası kalite kontrol testleri yapıldı.
-
Teslimat:
- Proje, planlanan sürede tamamlanarak kullanıma hazır şekilde teslim edildi.
Sonuç
Banvit Bandırma yeni ileri işlem fabrikasında bulunan 4 ünite kondenser grubu için tamamlanan çelik konstrüksiyon platform projelendirme,
çelik konstrüksiyon imalatı ve
çelik konstrüksiyon montajı işleri, süreç verimliliği ve operasyonel kolaylık açısından önemli bir çözüm sunmuştur.
Atılım Endüstri olarak, endüstriyel tesislerin ihtiyaçlarına yönelik güvenilir, dayanıklı ve uzun ömürlü çözümler üretmeye devam ediyoruz.
Projeniz için özel çözümler arıyorsanız bizimle iletişime geçebilirsiniz!
