“İMO profil tablosu” arıyorsanız doğru yerdesiniz

Türkiye’de mühendisler profil ölçüsü ararken çoğunlukla “İMO profil tablosu” der. Bu, İnşaat Mühendisleri Odası’nın yayımladığı çelik profil el kitaplarına verilen yaygın addır; aranan şey aslında standart kesitlerin ölçü, kesit ve ağırlık değerleridir.

Profil adları ve boyutları EN 10365 gibi ürün standartlarıyla belirlenir. Bu yüzden hangi el kitabına bakarsanız bakın IPE 300’ün yüksekliği 300 mm, genişliği 150 mm ve metre ağırlığı 42,2 kg/m’dir. Aşağıdaki sekmelerde bulacağınız değerler de bu standart kesitlerin değerleridir. Buradaki fark, 24 profil ailesinin tek sayfada toplanmış olması.

Aradığınız veriye göre hangi sütuna bakmalısınız:

İMO ağırlık tablosu / profil ağırlıkları → G (kg/m) sütunu
Kesit alanı → A (cm²) sütunu
Atalet ve mukavemet momenti → Iy (cm⁴), Wel.y (cm³), Wpl.y (cm³) sütunları
Boya ve galvaniz metrajı → AL (m²/m) sütunu, metre başına dış yüzey alanı
Bulon seçimi için → Ø, pmin ve pmax sütunları

İMO tablolarında bulunan CHS (dairesel boru), RHS (dikdörtgen kutu profil) ve köşebent kesitleri de aşağıdaki sekmelerde yer alıyor. Bir değeri hatalı veya eksik bulursanız bize bildirin, güncelleyelim.

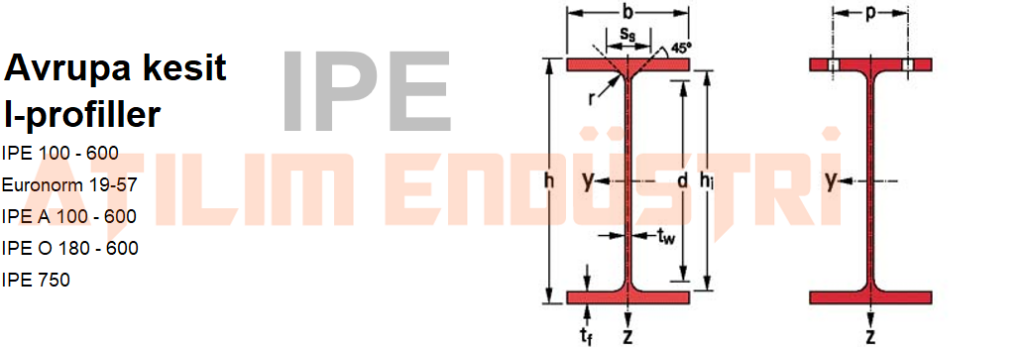

IPE profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: IPE profil ölçüleri

IPE Profil Ölçüleri ve Ağırlık Tablosu

IPE profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). Ölçüler EN 10365 esas alınmıştır. IPE 80 – IPE 600 arası 22 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m2/t)	Iy (Cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
IPE 80	6.0	0.328	80	46	3.8	5.2	5.0	7.64	69.6	59.6	-	-	-	54.64	80.1	20.0	23.2	3.24	3.58	8.49	3.69	5.8	1.05	20.1	0.70	0.12
IPE 100	8.1	0.4	100	55	4.1	5.7	7	10.32	88.6	74.6	-	-	-	49.33	171	34.2	39.41	4.07	5.08	15.92	5.79	9.15	1.24	23.7	1.2	0.35
IPE 120	10.4	0.475	120	64	4.4	6.3	7	13.21	107.4	93.4	-	-	-	45.82	317.8	52.96	60.73	4.9	6.31	27.67	8.65	13.58	1.45	25.2	1.74	0.89
IPE 140	12.9	0.551	140	73	4.7	6.9	7	16.43	126.2	112.2	-	-	-	42.7	541.2	77.32	88.34	5.74	7.64	44.92	12.31	19.25	1.65	26.7	2.45	1.98
IPE 160	15.8	0.623	160	82	5	7.4	9	20.09	145.2	127.2	-	-	-	39.47	869.3	108.7	123.9	6.58	9.66	68.31	16.66	26.1	1.84	30.34	3.6	3.96
IPE 180	18.8	0.698	180	91	5.3	8	9	23.95	164	146	M10	48	48	37.13	1317	146.3	166.4	7.42	11.25	100.9	22.16	34.6	2.05	31.84	4.79	7.43
IPE 200	22.4	0.768	200	100	5.6	8.5	12	28.48	183	159	M10	54	58	34.36	1943	194.3	220.6	8.26	14	142.4	28.47	44.61	2.24	36.66	6.98	12.99
IPE 220	26.2	0.848	220	110	5.9	9.2	12	33.37	201.6	177.6	M12	60	62	32.36	2772	252	285.4	9.11	15.88	204.9	37.25	58.11	2.48	38.36	9.07	22.67
IPE 240	30.7	0.922	240	120	6.2	9.8	15	39.12	220.4	190.4	M12	66	68	30.02	3892	324.3	366.6	9.97	19.14	283.6	47.27	73.92	2.69	43.37	12.88	37.39
IPE 270	36.1	1.041	270	135	6.6	10.2	15	45.95	249.6	219.6	M16	72	72	28.86	5790	428.9	484	11.23	22.14	419.9	62.2	96.95	3.02	44.57	15.94	70.58
IPE 300	42.2	1.16	300	150	7.1	10.7	15	53.81	278.6	248.6	M16	72	86	27.46	8356	557.1	628.4	12.46	25.68	603.8	80.5	125.2	3.35	46.07	20.12	125.9
IPE 330	49.1	1.254	330	160	7.5	11.5	18	62.61	307	271	M16	78	96	25.52	11770	713.1	804.3	13.71	30.81	788.1	98.52	153.7	3.55	51.59	28.15	199.1
IPE 360	57.1	1.353	360	170	8	12.7	18	72.73	334.6	298.6	M22	88	88	23.7	16270	903.6	1019	14.95	35.14	1043	122.8	191.1	3.79	54.49	37.32	313.6
IPE 400	66.3	1.467	400	180	8.6	13.5	21	84.46	373	331	M22	96	98	22.12	23130	1156	1307	16.55	42.69	1318	146.4	229	3.95	60.2	51.08	490
IPE 450	77.6	1.605	450	190	9.4	14.6	21	98.82	420.8	378.8	M24	100	102	20.69	33740	1500	1702	18.48	50.85	1676	176.4	276.4	4.12	63.2	66.87	791
IPE 500	90.7	1.744	500	200	10.2	16	21	115.5	468	426	M24	102	112	19.23	48200	1928	2194	20.43	59.87	2142	214.2	335.9	4.31	66.8	89.29	1249
IPE 550	106	1.877	550	210	11.1	17.2	24	134.4	515.6	467.6	M24	110	122	17.78	67120	2441	2787	22.35	72.34	2668	254.1	400.5	4.45	73.62	123.2	1884
IPE 600	122	2.015	600	220	12	19	24	156	562	514	M27	116	118	16.45	92080	3069	3512	24.3	83.78	3387	307.9	485.6	4.66	78.12	165.4	2846
IPE 750 x 137	137	2.506	753	263	11.5	17.0	17.0	175	719.0	685.0	M27	102	162	18.28	159900	4246	4865	30.3	92.9	5166	393	614	5.44	65.4	137	6980
IPE 750 x 147	147	2.51	753	265	13.2	17	17	187.5	719	685	M27	104	164	17.06	166100	4411	5110	29.76	105.4	5289	399.2	630.8	5.31	67.12	161.5	7141
IPE 750 x 173	173	2.534	762	267	14.4	21.6	17	221.3	718.8	684.8	M27	104	166	14.58	205800	5402	6218	30.49	116.4	6873	514.9	809.9	5.57	77.52	273.6	9391
IPE 750 x 196	196	2.552	770	268	15.6	25.4	17	250.8	719.2	685.2	M27	106	166	12.96	240300	6241	7174	30.95	127.3	8175	610.1	958.8	5.71	86.32	408.9	11290

IPE A profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: IPE A profil ölçüleri

IPE A Profil Ölçüleri ve Ağırlık Tablosu

IPE A profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet ve mukavemet momentleri. IPE A, standart IPE ile aynı yüksekliğe sahip hafifletilmiş seridir. Ölçüler EN 10365 esas alınmıştır. 18 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m2/t)	Iy (Cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
IPE A 80	5.0	0.325	78	46	3.3	4.2	5.0	6.38	69.6	59.6	-	-	-	64.90	64.4	16.5	19.0	3.18	3.07	6.85	2.98	4.7	1.04	17.6	0.42	0.09
IPE A 100	6.9	0.397	98	55	3.6	4.7	7	8.8	88.6	74.6	-	-	-	57.57	141	28.8	33	4.01	4.44	13.1	4.77	7.5	1.22	21.2	0.77	0.28
IPE A 120	8.7	0.472	117.6	64	3.8	5.1	7	11.0	107.4	93.4	-	-	-	54.47	257	43.8	49.9	4.83	5.41	22.4	7	11	1.42	22.2	1.04	0.71
IPE A 140	10.5	0.547	137.4	73	3.8	5.6	7	13.4	126.2	112.2	-	-	-	52.05	435	63.3	71.6	5.7	6.21	36.4	10	15.5	1.65	23.2	1.36	1.58
IPE A 160	12.7	0.619	157	82	4	5.9	9	16.2	145.2	127.2	-	-	-	48.7	689	87.8	99.1	6.53	7.8	54.4	13.3	20.7	1.83	26.3	1.96	3.09
IPE A 180	15.4	0.694	177	91	4.3	6.5	9	19.6	164	146	M10	48	48	45.15	1063	120	135	7.37	9.2	81.9	18	28	2.05	27.8	2.7	5.93
IPE A 200	18.4	0.764	197	100	4.5	7	12	23.5	183	159	M10	54	58	41.49	1591	162	182	8.23	11.5	117	23.4	36.5	2.23	32.6	4.11	10.5
IPE A 220	22.2	0.843	217	110	5	7.7	12	28.3	201.6	177.6	M12	60	62	38.02	2317	214	240	9.05	13.6	171	31.2	48.5	2.46	34.5	5.69	18.7
IPE A 240	26.2	0.918	237	120	5.2	8.3	15	33.3	220.4	190.4	M12	64	68	35.1	3290	278	312	9.94	16.3	240	40.0	62.4	2.68	39.4	8.35	31.3
IPE A 270	30.7	1.037	267	135	5.5	8.7	15	39.2	249.6	219.6	M16	70	72	33.75	4917	368	413	11.2	18.8	358	53.0	82.3	3.02	40.5	10.3	59.5
IPE A 300	36.5	1.156	297	150	6.1	9.2	15	46.5	278.6	248.6	M16	72	86	31.65	7173	483	542	12.4	22.3	519	69.2	107	3.34	42.1	13.4	107
IPE A 330	43	1.25	327	160	6.5	10	18	54.7	307	271	M16	78	96	29.09	10230	626	702	13.7	27	685	85.6	133	3.54	47.6	19.6	172
IPE A 360	50.2	1.351	357.6	170	6.6	11.5	18	64	334.6	298.6	M22	86	88	26.91	14520	812	907	15.1	29.8	944	111	172	3.84	50.7	26.5	282
IPE A 400	57.4	1.464	397	180	7	12	21	73.1	373	331	M22	94	98	25.51	20290	1022	1144	16.7	35.8	1171	130	202	4	55.6	34.8	432
IPE A 450	67.2	1.603	447	190	7.6	13.1	21	85.6	420.8	378.8	M24	100	102	23.87	29760	1331	1494	18.7	42.3	1502	158	246	4.19	58.4	45.7	705
IPE A 500	79.4	1.741	497	200	8.4	14.5	21	101	468	426	M24	100	112	21.94	42930	1728	1946	20.6	50.4	1939	194	302	4.38	62	62.8	1125
IPE A 550	92.1	1.875	547	210	9	15.7	24	116	515.6	467.6	M24	106	122	20.36	59980	2193	2475	22.6	60.3	2432	232	362	4.55	68.5	86.5	1710
IPE A 600	108	2.013	597	220	9.8	17.5	24	137	562	514	M27	114	118	18.72	82920	2778	3141	24.6	70.1	3116	283	442	4.77	72.9	119	2607

IPE AA profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: IPE AA profil ölçüleri

IPE AA Profil Ölçüleri ve Ağırlık Tablosu

IPE AA profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). IPE AA, IPE serisinin en hafif varyantıdır; aynı yükseklikte daha ince gövde ve başlıkla üretilir. Ölçüler EN 10365 esas alınmıştır. 9 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m2/t)	Iy (Cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
IPE AA 80	4.9	0.325	78	46	3.2	4.2	5.0	6.31	69.6	59.6	-	-	-	65.62	64.1	16.4	18.9	3.19	3.0	6.85	2.98	4.7	1.04	17.5	0.4	0.09
IPE AA 100	6.7	0.396	97.6	55	3.6	4.5	7	8.56	88.6	74.6	-	-	-	58.93	136	27.9	31.9	3.98	4.4	12.6	4.57	7.2	1.21	20.8	0.73	0.27
IPE AA 120	8.4	0.47	117	64	3.8	4.8	7	10.7	107.4	93.4	-	-	-	56.26	244	41.7	47.6	4.79	5.36	21.1	6.59	10.4	1.41	21.6	0.95	0.66
IPE AA 140	10.1	0.546	136.6	73	3.8	5.2	7	12.8	126.2	112.2	-	-	-	54.26	407	59.7	67.6	5.64	6.14	33.8	9.27	14.5	1.63	22.4	1.19	1.46
IPE AA 160	12.1	0.621	156.4	82	4	5.6	8	15.4	145.2	127.7	-	-	-	50.4	646	82.6	93.3	6.47	7.24	51.6	12.6	19.6	1.83	23.4	1.57	2.93
IPE AA 180	14.9	0.693	176.4	91	4.3	6.2	9	19	164	146	M10	48	48	46.37	1020	116	131	7.32	9.13	78.1	17.2	26.7	2.03	27.2	2.48	5.64
IPE AA 200	18.0	0.763	196.4	100	4.5	6.7	12	22.9	183	159	M10	54	58	42.51	1533	156	176	8.19	11.4	112	22.4	35	2.21	32	3.84	10.1
IPE AA 220	21.2	0.843	216.4	110	4.7	7.4	12	27	201.6	177.6	M12	60	62	39.78	2219	205	230	9.07	12.8	165	29.9	46.5	2.47	33.6	5.02	17.9
IPE AA 240	24.9	0.917	236.4	120	4.8	8	15	31.7	220.4	190.4	M12	64	68	36.86	3154	267	298	9.97	15.3	231	38.6	60	2.7	38.4	7.33	30.1

IPE O profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: IPE O profil ölçüleri

IPE O Profil Ölçüleri ve Ağırlık Tablosu

IPE O profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). IPE O, standart IPE ile aynı yükseklikte fakat güçlendirilmiş (kalın başlıklı) seridir. Ölçüler EN 10365 esas alınmıştır. 13 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m2/t)	Iy (Cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
IPE O 180	21.3	0.705	182	92	6	9	9	27.1	164	146	M10	50	50	33.12	1505	165.4	189.1	7.45	12.7	117.3	25.5	39.91	2.08	34.54	6.76	8.74
IPE O 200	25.1	0.779	202	102	6.2	9.5	12	31.96	183	159	M10	56	60	31.05	2211	218.9	249.4	8.32	15.45	168.9	33.11	51.89	2.3	39.26	9.45	15.57
IPE O 220	29.4	0.858	222	112	6.6	10.2	12	37.39	201.6	177.6	M10	58	66	29.24	3134	282.3	321.1	9.16	17.66	239.8	42.83	66.91	2.53	41.06	12.27	26.79
IPE O 240	34.3	0.932	242	122	7	10.8	15	43.71	220.4	190.4	M12	66	70	27.17	4369	361.1	410.3	10	21.36	328.5	53.86	84.4	2.74	46.17	17.18	43.68
IPE O 270	42.3	1.051	274	136	7.5	12.2	15	53.84	249.6	219.6	M16	72	72	24.88	6947	507.1	574.6	11.36	25.23	513.5	75.51	117.7	3.09	49.47	24.9	87.64
IPE O 300	49.3	1.174	304	152	8	12.7	15	62.83	278.6	248.6	M16	74	88	23.81	9994	657.5	743.8	12.61	29.05	745.7	98.12	152.6	3.45	50.97	31.06	157.7
IPE O 330	57	1.268	334	162	8.5	13.5	18	72.62	307	271	M16	80	98	22.24	13910	833	942.8	13.84	34.88	960.4	118.6	185	3.64	56.59	42.15	245.7
IPE O 360	66	1.367	364	172	9.2	14.7	18	84.13	334.6	298.6	M22	90	90	20.69	19050	1047	1186	15.05	40.21	1251	145.5	226.9	3.86	59.69	55.76	380.3
IPE O 400	75.7	1.481	404	182	9.7	15.5	21	96.39	373	331	M22	96	100	19.57	26750	1324	1502	16.66	47.98	1564	171.9	269.1	4.03	65.3	73.1	587.6
IPE O 450	92.4	1.622	456	192	11	17.6	21	117.7	420.8	378.8	M24	102	104	17.56	40920	1795	2046	18.65	59.4	2085	217.2	341	4.21	70.8	109	997.6
IPE O 500	107	1.76	506	202	12	19	21	136.7	468	426	M24	104	114	16.4	57780	2284	2613	20.56	70.21	2622	259.6	408.5	4.38	74.6	143.5	1548
IPE O 550	123	1.893	556	212	12.7	20.2	24	156.1	515.6	467.6	M24	110	122	15.45	79160	2847	3263	22.52	82.69	3224	304.2	480.5	4.55	81.22	187.5	2302
IPE O 600	154	2.045	610	224	15	24	24	196.8	562	514	M27	118	122	13.24	118300	3879	4471	24.52	104.4	4521	403.6	640.1	4.79	91.12	318.1	3860

IPN profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: IPN profil ölçüleri

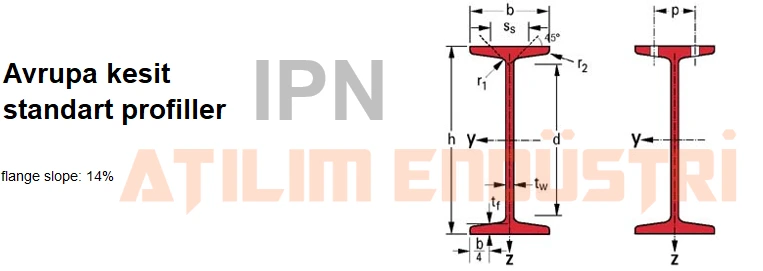

IPN Profil Ölçüleri ve Ağırlık Tablosu

IPN (NPI) profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). IPN, eğimli başlık yüzeyine sahip klasik I profildir; IPE'den farklı olarak başlık iç yüzeyi %14 eğimlidir. Ölçüler EN 10365 esas alınmıştır. 21 kesit.

PROFİL	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r1 (mm)	r2 (mm)	A (cm²)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm⁴)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm⁴)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	Ss (mm)	It (cm4)	Iwx10^-3 (cm⁶)
IPN 80	5.9	0.304	80	42	3.9	5.9	3.9	2.3	7.58	59		-	-	51.09	77.8	19.5	22.8	3.2	3.41	6.29	3	5	0.91	21.6	0.87	0.09
IPN 100	8.3	0.37	100	50	4.5	6.8	4.5	2.7	10.6	75.7	-	-	-	44.47	171	34.2	39.8	4.01	4.85	12.2	4.88	8.1	1.07	25	1.6	0.27
IPN 120	11.1	0.439	120	58	5.1	7.7	5.1	3.1	14.2	92.4	-	-	-	39.38	328	54.7	63.6	4.81	6.63	21.5	7.41	12.4	1.23	28.4	2.71	0.69
IPN 140	14.3	0.502	140	66	5.7	8.6	5.7	3.4	18.3	109.1	-	-	-	34.94	573	81.9	95.4	5.61	8.65	35.2	10.7	17.9	1.4	31.8	4.32	1.54
IPN 160	17.9	0.575	160	74	6.3	9.5	6.3	3.8	22.8	125.8	-	-	-	32.13	935	117	136	6.4	10.83	54.7	14.8	24.9	1.55	35.2	6.57	3.14
IPN 180	21.9	0.64	180	82	6.9	10.4	6.9	4.1	27.9	142.4	-	-	-	29.22	1450	161	187	7.2	13.35	81.3	19.8	33.2	1.71	38.6	9.58	5.92
IPN 200	26.2	0.709	200	90	7.5	11.3	7.5	4.5	33.4	159.1	-	-	-	27.04	2140	214	250	8	16.03	117	26	43.5	1.87	42	13.5	10.5
IPN 220	31.1	0.775	220	98	8.1	12.2	8.1	4.9	39.5	175.8	M10	50	56	24.99	3060	278	324	8.8	19.06	162	33.1	55.7	2.02	45.4	18.6	17.8
IPN 240	36.2	0.844	240	106	8.7	13.1	8.7	5.2	46.1	192.5	M10	54	60	23.32	4250	354	412	9.59	22.33	221	41.7	70	2.2	48.9	25	28.7
IPN 260	41.9	0.906	260	113	9.4	14.1	9.4	5.6	53.3	208.9	M12	62	62	21.65	5740	442	514	10.4	26.08	288	51	85.9	2.32	52.6	33.5	44.1
IPN 280	47.9	0.966	280	119	10.1	15.2	10.1	6.1	61	225.1	M12	68	68	20.17	7590	542	632	11.1	30.18	364	61.2	103	2.45	56.4	44.2	64.6
IPN 300	54.2	1.03	300	125	10.8	16.2	10.8	6.5	69	241.6	M12	70	74	19.02	9800	653	762	11.9	34.58	451	72.2	121	2.56	60.1	56.8	91.8
IPN 320	61	1.09	320	131	11.5	17.3	11.5	6.9	77.7	257.9	M12	70	80	17.87	12510	782	914	12.7	39.26	555	84.7	143	2.67	63.9	72.5	129
IPN 340	68	1.15	340	137	12.2	18.3	12.2	7.3	86.7	274.3	M12	78	86	16.9	15700	923	1080	13.5	44.27	674	98.4	166	2.8	67.6	90.4	176
IPN 360	76.1	1.21	360	143	13	19.5	13	7.8	97	290.2	M12	78	92	15.89	19610	1090	1276	14.2	49.95	818	114	194	2.9	71.8	115	240
IPN 380	84	1.27	380	149	13.7	20.5	13.7	8.2	107	306.7	M16	84	86	15.12	24010	1260	1482	15	55.55	975	131	221	3.02	75.4	141	319
IPN 400	92.4	1.33	400	155	14.4	21.6	14.4	8.6	118	322.9	M16	86	92	14.36	29210	1460	1714	15.7	61.69	1160	149	253	3.13	79.3	170	420
IPN 450	115	1.48	450	170	16.2	24.3	16.2	9.7	147	363.6	M16	92	106	12.83	45850	2040	2400	17.7	77.79	1730	203	345	3.43	88.9	267	791
IPN 500	141	1.63	500	185	18	27	18	10.8	179	404.3	M20	102	110	11.6	68740	2750	3240	19.6	95.6	2480	268	456	3.72	98.5	402	1400
IPN 550	166	1.8	550	200	19	30	19	11.9	212	445.6	M22	112	118	10.8	99180	3610	4240	21.6	111.3	3490	349	592	4.02	107.3	544	2390
IPN 600	199	1.97	600	215	21.6	32.4	21.6	13	254	485.8	M24	126	128	9.89	138800	4627	5452	23.39	138	4674	435	752	4.29	117.6	787	3814

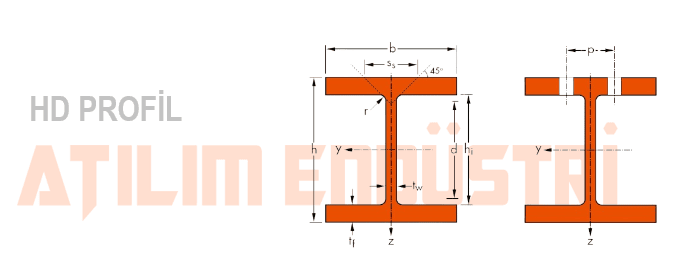

HD profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HD profil ölçüleri

HD Profil Ölçüleri ve Ağırlık Tablosu

HD profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HD, ağır kolon uygulamaları için üretilen geniş başlıklı seridir. Ölçüler EN 10365 esas alınmıştır. 38 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HD 260 x 54,1	54.1	1,474	244	260	6.5	9.5	24	69.0	225.0	177.0	M27	110	158	27.22	7981	654,1	714,5	10.76	24.75	2788	214.5	327,7	6.36	53.62	30.31	382.6
HD 260 x 68,2	68.2	1,484	250	260	7.5	12.5	24	86.8	225.0	177.0	M27	110	158	21.77	10450	836,4	919,8	10.97	28.76	3668	282.1	430,2	6.5	60.62	52.37	516.4
HD 260 x 93,0	93.0	1,499	260	260	10.0	17.5	24	118.4	225.0	177.0	M27	114	158	16.12	14920	1148	1283	11.22	37.59	5135	395	602,2	6.58	73.12	123.8	753.7
HD 260 x 114	114	1,518	268	262	12.5	21.5	24	145.7	225.0	177.0	M27	116	160	13.27	18910	1411	1600	11.39	46.8	6456	492.8	752,5	6.66	83.62	222.4	979
HD 260 x 142	142	1,544	278	265	15.5	26.5	24	180.3	225.0	177.0	M27	120	164	10.91	24330	1750	2015	11.62	56.65	8236	621.6	950,5	6.76	96.62	406.8	1300
HD 260 x 172	172	1,575	290	268	18.0	32.5	24	219.6	225.0	177.0	M27	122	166	9.133	31310	2159	2524	11.94	66.89	10450	779.7	1192	6.9	111.1	719	1728
HD 320 x 74,2	74.2	1,740	301	300	8.0	11.0	27	94.6	279.0	225.0	M27	118	198	23.43	16450	1093	1196	13.19	35.4	4959	330.6	505,7	7.24	61.63	55.87	1041
HD 320 x 97,6	97.6	1,756	310	300	9.0	15.5	27	124.4	279.0	225.0	M27	118	198	17.98	22930	1479	1628	13.58	41.13	6985	465.7	709,7	7.49	71.63	108	1512
HD 320 x 127	127	1,771	320	300	11.5	20.5	27	161.3	279.0	225.0	M27	122	198	13.98	30820	1926	2149	13.82	51.77	9239	615.9	939,1	7.57	84.13	225.1	2069
HD 320 x 158	158	1,797	330	303	14.5	25.5	27	201.2	279.0	225.0	M27	124	202	11.37	39640	2403	2718	14.04	64.18	11840	781.7	1194	7.67	97.13	420.5	2741
HD 320 x 198	198	1,828	343	306	18.0	32.0	27	252.3	279.0	225.0	M27	128	204	9.227	51900	3026	3479	14.34	79.52	15310	1001	1530	7.79	113.6	805.3	3695
HD 320 x 245	245	1,866	359	309	21.0	40.0	27	312.0	279.0	225.0	M27	132	204	7.616	68130	3796	4435	14.78	94.85	19710	1276	1951	7.95	132.6	1501	5004
HD 320 x 300	300	1,902	375	313	27.0	48.0	27	382.1	279.0	225.0	M27	138	208	6.34	86900	4635	5522	15.08	120.47	24600	1572	2414	8.02	154.6	2650.	6558
HD 360 x 134	134	2,140	356	369	11.2	18.0	15	170.6	320.0	290.0	M27	100	264	15.98	41510	2332	2562	15.6	45.19	15080	817.3	1237	9.4	64.77	168.8	4305
HD 360 x 147	147	2,150	360	370	12.3	19.8	15	187.9	320.4	290.4	M27	100	264	14.58	46290	2572	2838	15.7	49.72	16720	903.9	1369	9.43	69.47	223.7	4836
HD 360 x 162	162	2,160	364	371	13.3	21.8	15	206.3	320.4	290.4	M27	102	266	13.34	51540	2832	3139	15.81	53.98	18560	1001	1516	9.49	74.47	295.5	5432
HD 360 x 179	179	2,172	368	373	15.0	23.9	15	228.3	320.2	290.2	M27	104	268	12.12	57440	3122	3482	15.86	60.72	20680	1109	1683	9.52	80.37	393.8	6119
HD 360 x 196	196	2,181	372	374	16.4	26.2	15	250.3	319.6	289.6	M27	104	268	11.1	63630	3421	3837	15.94	66.5	22860	1222	1856	9.56	86.37	517.1	6829
HD 400 x 187	187	2,244	368	391	15.0	24.0	15	237.6	320	290	M27	104	286	12,03	60180	3271	3642	15.91	60.73	23920	1224	1855	10.03	80.57	414.6	7074
HD 400 x 216	216	2,266	375	394	17.3	27.7	15	275.5	319.6	289.6	M27	106	288	10,48	71140	3794	4262	16.07	70.32	28250	1434	2176	10.13	90.27	637.3	8515
HD 400 x 237	237	2,276	380	395	18.9	30.2	15	300.9	319.6	289.6	M27	108	290	9,637	78780	4146	4686	16.18	77.1	31040	1572	2387	10.16	96.87	825.5	9489
HD 400 x 262	262	2,298	387	398	21.1	33.3	15	334.6	320.4	290.4	M27	110	292	8,749	89410	4620	5260	16.35	86.55	35020	1760	2676	10.23	105.3	1116	10940
HD 400 x 287	287	2,311	393	399	22.6	36.6	15	366.3	319.8	289.8	M27	112	294	8,038	99710	5074	5813	16.5	93.46	38780	1944	2957	10.29	113.4	1464	12300
HD 400 x 314	314	2,326	399	401	24.9	39.6	15	399.2	319.8	289.8	M27	114	296	7,425	110200	5525	6374	16.62	103.3	42600	2125	3236	10.33	121.7	1870	13740
HD 400 x 347	347	2,350	407	404	27.2	43.7	15	442	319.6	289.6	M27	116	298	6,773	124900	6140	7139	16.81	113.9	48090	2380	3629	10.43	132.2	2510	15850
HD 400 x 382	382	2,371	416	406	29.8	48.0	15	487.1	320	290	M27	118	300	6,200	141300	6794	7965	17.03	126	53620	2641	4031	10.49	143.4	3326	18130
HD 400 x 421	421	2,395	425	409	32.8	52.6	15	537.1	319.8	289.8	M27	122	304	5,680	159600	7510	8880	17.24	139.9	60080	2938	4489	10.58	155.6	4398	20800
HD 400 x 463	463	2,421	435	412	35.8	57.4	15	589.5	320.2	290.2	M27	124	306	5,231	180200	8283	9878	17.48	154.3	67040	3254	4978	10.66	168.2	5735	23850
HD 400 x 509	509	2,452	446	416	39.1	62.7	15	649	320.6	290.6	M27	128	310	4,813	204500	9172	11030	17.75	170.6	75400	3625	5552	10.78	182.1	7513	27630
HD 400 x 551	551	2,472	455	418	42.0	67.6	15	701.4	319.8	289.8	M27	132	312	4,490	226100	9939	12050	17.95	184.9	82490	3947	6051	10.85	194.8	9410	30870
HD 400 x 592	592	2,498	465	421	45.0	72.3	15	754.9	320.4	290.4	M27	134	316	4,216	250200	10760	13140	18.2	200.3	90170	4284	6574	10.93	207.2	11560	34670
HD 400 x 634	634	2,523	474	424	47.6	77.1	15	808	319.8	289.8	M27	140	312	3,978	274200	11570	14220	18.42	214	98250	4634	7117	11.03	219.4	14020	38570
HD 400 x 677	677	2,550	483	428	51.2	81.5	15	863.4	320	290	M27	144	316	3,762	299500	12400	15350	18.62	231.9	106900	4994	7680	11.13	231.8	16790	42920
HD 400 x 744	744	2,587	498	432	55.6	88.9	15	948.1	320.2	290.2	M27	148	320	3,476	342100	13740	17170	19	256.1	119900	5552	8549	11.25	251	21840	49980
HD 400 x 818	818	2,629	514	437	60.5	97.0	15	1043	320	290	M27	154	326	3,210	392200	15260	19260	19.39	283.3	135500	6203	9561	11.4	272.1	28510	58650
HD 400 x 900	900	2,672	531	442	65.9	106.0	15	1149	319	289	M27	158	330	2,962	450200	16960	21620	19.79	313.8	153300	6938	10710	11.55	295.5	37350	68890
HD 400 x 990	990	2,722	550	448	71.9	115.0	15	1262	320	290	M27	164	336	2,747	518900	18870	24280	20.27	349.2	173400	7739	11960	11.72	319.5	48210	81530
HD 400 x 1086	1086	2,772	569	454	78.0	125.0	15	1386	319	289	M27	170	342	2,548	595700	20940	27210	20.73	385.8	196200	8645	13380	11.9	345.6	62290	96080

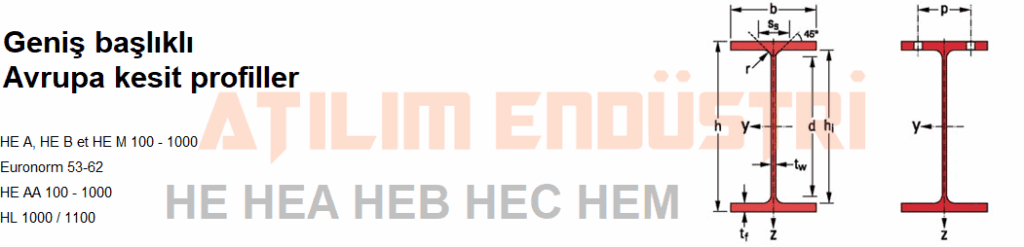

HE profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HE profil ölçüleri

HE Profil Ölçüleri ve Ağırlık Tablosu

HE profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). Ölçüler EN 10365 esas alınmıştır. 14 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 600 x 337	337	2.407	632	310	25.5	46	27	429.2	540	486	M27	138	202	7.144	283200	8961	10380	25.69	180.5	22940	1480	2310	7.31	149.1	2451	19610
HE 600 x 399	399	2.45	648	315	30	54	27	508.5	540	486	M27	142	208	6.137	344600	10640	12460	26.03	213.6	28280	1796	2814	7.46	169.6	3966	24810
HE 650 x 343	343	2.5	680	309	25	46	27	437.5	588	534	M27	138	202	7.278	333700	9815	11350	27.62	189.6	22720	1470	2300	7.21	148.6	2442	22730
HE 650 x 407	407	2.543	696	314	29.5	54	27	518.8	588	534	M27	142	206	6.243	405400	11650	13620	27.95	224.8	28020	1785	2803	7.35	169.1	3958	28710
HE 700 x 352	352	2.592	728	308	25	46	27	448.6	636	582	M27	138	200	7.359	389700	10710	12390	29.47	201.6	22510	1461	2293	7.08	148.6	2461	26050
HE 700 x 418	418	2.635	744	313	29.5	54	27	531.9	636	582	M27	142	206	6.31	472500	12700	14840	29.8	239	27760	1774	2797	7.22	169.1	3989	32850
HE 800 x 373	373	2.782	826	308	25	46	30	474.6	734	674	M27	144	200	7.469	523900	12690	14700	33.23	230.3	22530	1463	2311	6.89	152.1	2554	34070
HE 800 x 444	444	2.824	842	313	30	54	30	566	734	674	M27	148	206	6.357	634500	15070	17640	33.48	276.5	27800	1776	2827	7.01	173.1	4180	42840
HE 900 x 391	391	2.97	922	307	25	46	30	497.7	830	770	M27	144	200	7.604	674300	14630	16990	36.81	254.3	22320	1454	2312	6.7	152.1	2597	42560
HE 900 x 466	466	3.012	938	312	30	54	30	593.7	830	770	M27	148	204	6.464	814900	17380	20380	37.05	305.3	27560	1767	2832	6.81	173.1	4256	53400
HE 1000 x 393	393	3.144	1016	303	24.4	43.9	30	500.2	928	868	M27	144	196	8.006	807700	15900	18540	40.18	271.3	20500	1353	2168	6.4	147.3	2332	48080
HE 1000 x 409	409	3.162	1020	306	25	46	30	521.2	928	868	M27	144	198	7.729	850800	16680	19450	40.4	278.8	22120	1446	2313	6.51	152.1	2642	52100
HE 1000 x 488	488	3.204	1036	311	30	54	30	622	928	868	M27	148	204	6.563	1027000	19820	23300	40.62	334.7	27320	1757	2837	6.63	173.1	4334	65270
HE 1000 x 579	579	3.254	1056	316	35	64	30	737	928	868	M27	154	208	5.625	1246000	23590	27950	41.11	393.3	34040	2154	3498	6.8	198.1	7102	82800

HEA profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HEA profil ölçüleri

HEA Profil Ölçüleri ve Ağırlık Tablosu

HEA profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HEA, HE serisinin hafif kolu olup kolon ve kirişte en yaygın kullanılan geniş başlıklı profildir. Ölçüler EN 10365 esas alınmıştır. HEA 100 – HEA 1000 arası 38 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 100 A	16.7	0.561	96	100	5	8	12	21.24	80	56	M10	54	58	33.68	349.2	72.76	83.01	4.06	7.56	133.8	26.76	41.14	2.51	35.06	5.24	2.58
HE 120 A	19.9	0.677	114	120	5	8	12	25.34	98	74	M12	58	68	34.06	606.2	106.3	119.5	4.89	8.46	230.9	38.48	58.85	3.02	35.06	5.99	6.47
HE 140 A	24.7	0.794	133	140	5.5	8.5	12	31.42	116	92	M16	64	76	32.21	1033	155.4	173.5	5.73	10.12	389.3	55.62	84.85	3.52	36.56	8.13	15.06
HE 160 A	30.4	0.906	152	160	6	9	15	38.77	134	104	M20	78	84	29.78	1673	220.1	245.1	6.57	13.21	615.6	76.95	117.6	3.98	41.57	12.19	31.41
HE 180 A	35.5	1.024	171	180	6	9.5	15	45.25	152	122	M24	86	92	28.83	2510	293.6	324.9	7.45	14.47	924.6	102.7	156.5	4.52	42.57	14.8	60.21
HE 200 A	42.3	1.136	190	200	6.5	10	18	53.83	170	134	M27	98	100	26.89	3692	388.6	429.5	8.28	18.08	1336	133.6	203.8	4.98	47.59	20.98	108
HE 220 A	50.5	1.255	210	220	7	11	18	64.34	188	152	M27	98	118	24.85	5410	515.2	568.5	9.17	20.67	1955	177.7	270.6	5.51	50.09	28.46	193.3
HE 240 A	60.3	1.369	230	240	7.5	12	21	76.84	206	164	M27	104	138	22.7	7763	675.1	744.6	10.05	25.18	2769	230.7	351.7	6	56.1	41.55	328.5
HE 260 A	68.2	1.484	250	260	7.5	12.5	24	86.82	225	177	M27	110	158	21.77	10450	836.4	919.8	10.97	28.76	3668	282.1	430.2	6.5	60.62	52.37	516.4
HE 280 A	76.4	1.603	270	280	8	13	24	97.26	244	196	M27	112	178	20.99	13670	1013	1112	11.86	31.74	4763	340.2	518.1	7	62.12	62.1	785.4
HE 300 A	88.3	1.717	290	300	8.5	14	27	112.5	262	208	M27	118	198	19.43	18260	1260	1383	12.74	37.28	6310	420.6	641.2	7.49	68.13	85.17	1200
HE 320 A	97.6	1.756	310	300	9	15.5	27	124.4	279	225	M27	118	198	17.98	22930	1479	1628	13.58	41.13	6985	465.7	709.7	7.49	71.63	108	1512
HE 340 A	105	1.795	330	300	9.5	16.5	27	133.5	297	243	M27	118	198	17.13	27690	1678	1850	14.4	44.95	7436	495.7	755.9	7.46	74.13	127.2	1824
HE 360 A	112	1.834	350	300	10	17.5	27	142.8	315	261	M27	120	198	16.36	33090	1891	2088	15.22	48.96	7887	525.8	802.3	7.43	76.63	148.8	2177
HE 400 A	125	1.912	390	300	11	19	27	159	352	298	M27	120	198	15.32	45070	2311	2562	16.84	57.33	8564	570.9	872.9	7.34	80.63	189	2942
HE 450 A	140	2.011	440	300	11.5	21	27	178	398	344	M27	122	198	14.39	63720	2896	3216	18.92	65.78	9465	631	965.5	7.29	85.13	243.8	4148
HE 500 A	155	2.11	490	300	12	23	27	197.5	444	390	M27	122	198	13.6	86970	3550	3949	20.98	74.72	10370	691.1	1059	7.24	89.63	309.3	5643
HE 550 A	166	2.209	540	300	12.5	24	27	211.8	492	438	M27	122	198	13.29	111900	4146	4622	22.99	83.72	10820	721.3	1107	7.15	92.13	351.5	7189
HE 600 A	178	2.308	590	300	13	25	27	226.5	540	486	M27	122	198	12.98	141200	4787	5350	24.97	93.21	11270	751.4	1156	7.05	94.63	397.8	8978
HE 600 x 337	337	2.407	632	310	25.5	46	27	429.2	540	486	M27	138	202	7.144	283200	8961	10380	25.69	180.5	22940	1480	2310	7.31	149.1	2451	19610
HE 600 x 399	399	2.45	648	315	30	54	27	508.5	540	486	M27	142	208	6.137	344600	10640	12460	26.03	213.6	28280	1796	2814	7.46	169.6	3966	24810
HE 650 A	190	2.407	640	300	13.5	26	27	241.6	588	534	M27	124	198	12.69	175200	5474	6136	26.93	103.2	11720	781.6	1205	6.97	97.13	448.3	11030
HE 650 x 343	343	2.5	680	309	25	46	27	437.5	588	534	M27	138	202	7.278	333700	9815	11350	27.62	189.6	22720	1470	2300	7.21	148.6	2442	22730
HE 650 x 407	407	2.543	696	314	29.5	54	27	518.8	588	534	M27	142	206	6.243	405400	11650	13620	27.95	224.8	28020	1785	2803	7.35	169.1	3958	28710
HE 700 A	204	2.505	690	300	14.5	27	27	260.5	636	582	M27	124	198	12.25	215300	6241	7032	28.75	117	12180	811.9	1257	6.84	100.1	513.9	13350
HE 700 x 352	352	2.592	728	308	25	46	27	448.6	636	582	M27	138	200	7.359	389700	10710	12390	29.47	201.6	22510	1461	2293	7.08	148.6	2461	26050
HE 700 x 418	418	2.635	744	313	29.5	54	27	531.9	636	582	M27	142	206	6.31	472500	12700	14840	29.8	239	27760	1774	2797	7.22	169.1	3989	32850
HE 800 A	224	2.698	790	300	15	28	30	285.8	734	674	M27	130	198	12.03	303400	7682	8699	32.58	138.8	12640	842.6	1312	6.65	106.1	596.9	18290
HE 800 x 373	373	2.782	826	308	25	46	30	474.6	734	674	M27	144	200	7.469	523900	12690	14700	33.23	230.3	22530	1463	2311	6.89	152.1	2554	34070
HE 800 x 444	444	2.824	842	313	30	54	30	566	734	674	M27	148	206	6.357	634500	15070	17640	33.48	276.5	27800	1776	2827	7.01	173.1	4180	42840
HE 900 A	252	2.896	890	300	16	30	30	320.5	830	770	M27	132	198	11.51	422100	9485	10810	36.29	163.3	13550	903.2	1414	6.5	111.1	736.8	24960
HE 900 x 391	391	2.97	922	307	25	46	30	497.7	830	770	M27	144	200	7.604	674300	14630	16990	36.81	254.3	22320	1454	2312	6.7	152.1	2597	42560
HE 900 x 466	466	3.012	938	312	30	54	30	593.7	830	770	M27	148	204	6.464	814900	17380	20380	37.05	305.3	27560	1767	2832	6.81	173.1	4256	53400
HE 1000 A	272	3.095	990	300	16.5	31	30	346.8	928	868	M27	132	198	11.37	553800	11190	12820	39.96	184.6	14000	933.6	1470	6.35	113.6	822.4	32070
HE 1000 x 393	393	3.144	1016	303	24.4	43.9	30	500.2	928	868	M27	144	196	8.006	807700	15900	18540	40.18	271.3	20500	1353	2168	6.4	147.3	2332	48080
HE 1000 x 409	409	3.162	1020	306	25	46	30	521.2	928	868	M27	144	198	7.729	850800	16680	19450	40.4	278.8	22120	1446	2313	6.51	152.1	2642	52100
HE 1000 x 488	488	3.204	1036	311	30	54	30	622	928	868	M27	148	204	6.563	1027000	19820	23300	40.62	334.7	27320	1757	2837	6.63	173.1	4334	65270
HE 1000 x 579	579	3.254	1056	316	35	64	30	737	928	868	M27	154	208	5.625	1246000	23590	27950	41.11	393.3	34040	2154	3498	6.8	198.1	7102	82800

HEA A profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HEA A profil ölçüleri

HEA A Profil Ölçüleri ve Ağırlık Tablosu

HEA A profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HEA A, HEA serisinin hafifletilmiş varyantıdır. Ölçüler EN 10365 esas alınmıştır. 24 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 100 AA	12.2	0.553	91	100	4.2	5.5	12	15.6	80	56	M10	54	58	45.17	236.5	51.98	58.36	3.89	6.15	92.06	18.41	28.44	2.43	29.26	2.51	1.68
HE 120 AA	14.6	0.669	109	120	4.2	5.5	12	18.55	98	74	M12	58	68	45.94	413.4	75.85	84.12	4.72	6.9	158.8	26.47	40.62	2.93	29.26	2.78	4.24
HE 140 AA	18.1	0.787	128	140	4.3	6	12	23.02	116	92	M16	64	76	43.53	719.5	112.4	123.8	5.59	7.92	274.8	39.26	59.93	3.45	30.36	3.54	10.21
HE 160 AA	23.8	0.901	148	160	4.5	7	15	30.36	134	104	M20	76	84	37.81	1283	173.4	190.4	6.5	10.38	478.7	59.84	91.36	3.97	36.07	6.33	23.75
HE 180 AA	28.7	1.018	167	180	5	7.5	15	36.53	152	122	M24	84	92	35.51	1967	235.6	258.2	7.34	12.16	730	81.11	123.6	4.47	37.57	8.33	46.36
HE 200 AA	34.6	1.13	186	200	5.5	8	18	44.13	170	134	M27	96	100	32.62	2944	316.6	347.1	8.17	15.45	1068	106.8	163.2	4.92	42.59	12.69	84.49
HE 220 AA	40.4	1.247	205	220	6	8.5	18	51.46	188	152	M27	98	118	30.87	4170	406.9	445.5	9	17.63	1510	137.3	209.3	5.42	44.09	15.93	145.6
HE 240 AA	47.4	1.359	224	240	6.5	9	21	60.38	206	164	M27	104	138	28.67	5835	521	570.6	9.83	21.54	2077	173.1	264.4	5.87	49.1	22.98	239.6
HE 260 AA	54.1	1.474	244	260	6.5	9.5	24	68.97	225	177	M27	110	158	27.22	7981	654.1	714.5	10.76	24.75	2788	214.5	327.7	6.36	53.62	30.31	382.6
HE 280 AA	61.2	1.593	264	280	7	10	24	78.02	244	196	M27	110	178	26.01	10560	799.8	873.1	11.63	27.52	3664	261.7	399.4	6.85	55.12	36.22	590.1
HE 300 AA	69.8	1.705	283	300	7.5	10.5	27	88.91	262	208	M27	116	198	24.42	13800	975.6	1065	12.46	32.37	4734	315.6	482.3	7.3	60.13	49.35	877.2
HE 320 AA	74.2	1.74	301	300	8	11	27	94.58	279	225	M27	118	198	23.43	16450	1093	1196	13.19	35.4	4959	330.6	505.7	7.24	61.63	55.87	1041
HE 340 AA	78.9	1.777	320	300	8.5	11.5	27	100.5	297	243	M27	118	198	22.52	19550	1222	1341	13.95	38.69	5185	345.6	529.3	7.18	63.13	63.07	1231
HE 360 AA	83.7	1.814	339	300	9	12	27	106.6	315	261	M27	118	198	21.67	23040	1359	1495	14.7	42.17	5410	360.7	553	7.12	64.63	70.99	1444
HE 400 AA	92.4	1.891	378	300	9.5	13	27	117.7	352	298	M27	118	198	20.46	31250	1654	1824	16.3	47.95	5861	390.8	599.7	7.06	67.13	84.69	1948
HE 450 AA	99.7	1.984	425	300	10	13.5	27	127.1	398	344	M27	120	198	19.89	41890	1971	2183	18.16	54.7	6088	405.8	624.4	6.92	68.63	95.61	2572
HE 500 AA	107	2.077	472	300	10.5	14	27	136.9	444	390	M27	120	198	19.33	54640	2315	2576	19.98	61.91	6314	420.9	649.3	6.79	70.13	107.7	3304
HE 550 AA	120	2.175	522	300	11.5	15	27	152.8	492	438	M27	122	198	18.13	72870	2792	3128	21.84	72.66	6767	451.1	698.6	6.65	73.13	133.7	4338
HE 600 AA	129	2.272	571	300	12	15.5	27	164.1	540	486	M27	122	198	17.64	91900	3218	3623	23.66	81.29	6993	466.2	724.5	6.53	74.63	149.8	5381
HE 650 AA	138	2.369	620	300	12.5	16	27	175.8	588	534	M27	122	198	17.17	113900	3676	4160	25.46	90.4	7221	481.4	750.7	6.41	76.13	167.5	6567
HE 700 AA	150	2.468	670	300	13	17	27	190.9	636	582	M27	122	198	16.46	142700	4260	4840	27.34	100.3	7673	511.5	799.7	6.34	78.63	195.2	8155
HE 800 AA	172	2.66	770	300	14	18	30	218.5	734	674	M27	130	198	15.51	208900	5426	6225	30.92	123.8	8134	542.2	856.6	6.1	85.15	256.8	11450
HE 900 AA	198	2.858	870	300	15	20	30	252.2	830	770	M27	130	198	14.44	301100	6923	7999	34.55	147.2	9041	602.8	957.7	5.99	90.15	334.9	16260
HE 1000 AA	222	3.056	970	300	16	21	30	282.2	928	868	M27	132	198	13.8	406500	8380	9777	37.95	172.2	9501	633.4	1016	5.8	93.15	403.4	21280

HEB profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HEB profil ölçüleri

HEB Profil Ölçüleri ve Ağırlık Tablosu

HEB profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HEB, HEA'ya göre daha kalın gövde ve başlığa sahiptir; ağır kolon ve moment aktaran birleşimlerde tercih edilir. Ölçüler EN 10365 esas alınmıştır. HEB 100 – HEB 1000 arası 26 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 100 B	20.4	0.567	100	100	6	10	12	26.04	80	56	M10	56	58	27.76	449.5	89.91	104.2	4.16	9.04	167.3	33.45	51.42	2.53	40.06	9.25	3.38
HE 120 B	26.7	0.686	120	120	6.5	11	12	34.01	98	74	M12	60	68	25.71	864.4	144.1	165.2	5.04	10.96	317.5	52.92	80.97	3.06	42.56	13.84	9.41
HE 140 B	33.7	0.805	140	140	7	12	12	42.96	116	92	M16	66	76	23.88	1509	215.6	245.4	5.93	13.08	549.7	78.52	119.8	3.58	45.06	20.06	22.48
HE 160 B	42.6	0.918	160	160	8	13	15	54.25	134	104	M20	80	84	21.56	2492	311.5	354	6.78	17.59	889.2	111.2	170	4.05	51.57	31.24	47.94
HE 180 B	51.2	1.037	180	180	8.5	14	15	65.25	152	122	M24	88	92	20.25	3831	425.7	481.4	7.66	20.24	1363	151.4	231	4.57	54.07	42.16	93.75
HE 200 B	61.3	1.151	200	200	9	15	18	78.08	170	134	M27	100	100	18.78	5696	569.6	642.5	8.54	24.83	2003	200.3	305.8	5.07	60.09	59.28	171.1
HE 220 B	71.5	1.27	220	220	9.5	16	18	91.04	188	152	M27	100	118	17.77	8091	735.5	827	9.43	27.92	2843	258.5	393.9	5.59	62.59	76.57	295.4
HE 240 B	83.2	1.384	240	240	10	17	21	106	206	164	M27	108	138	16.63	11260	938.3	1053	10.31	33.23	3923	326.9	498.4	6.08	68.6	102.7	486.9
HE 260 B	93	1.499	260	260	10	17.5	24	118.4	225	177	M27	114	158	16.12	14920	1148	1283	11.22	37.59	5135	395	602.2	6.58	73.12	123.8	753.7
HE 280 B	103	1.618	280	280	10.5	18	24	131.4	244	196	M27	114	178	15.69	19270	1376	1534	12.11	41.09	6595	471	717.6	7.09	74.62	143.7	1130
HE 300 B	117	1.732	300	300	11	19	27	149.1	262	208	M27	120	198	14.8	25170	1678	1869	12.99	47.43	8563	570.9	870.1	7.58	80.63	185	1688
HE 320 B	127	1.771	320	300	11.5	20.5	27	161.3	279	225	M27	122	198	13.98	30820	1926	2149	13.82	51.77	9239	615.9	939.1	7.57	84.13	225.1	2069
HE 340 B	134	1.81	340	300	12	21.5	27	170.9	297	243	M27	122	198	13.49	36660	2156	2408	14.65	56.09	9690	646	985.7	7.53	86.63	257.2	2454
HE 360 B	142	1.849	360	300	12.5	22.5	27	180.6	315	261	M27	122	198	13.04	43190	2400	2683	15.46	60.6	10140	676.1	1032	7.49	89.13	292.5	2883
HE 400 B	155	1.927	400	300	13.5	24	27	197.8	352	298	M27	124	198	12.41	57680	2884	3232	17.08	69.98	10820	721.3	1104	7.4	93.13	355.7	3817
HE 450 B	171	2.026	450	300	14	26	27	218	398	344	M27	124	198	11.84	79890	3551	3982	19.14	79.66	11720	781.4	1198	7.33	97.63	440.5	5258
HE 500 B	187	2.125	500	300	14.5	28	27	238.6	444	390	M27	124	198	11.34	107200	4287	4815	21.19	89.82	12620	841.6	1292	7.27	102.1	538.4	7018
HE 550 B	199	2.224	550	300	15	29	27	254.1	492	438	M27	124	198	11.15	136700	4971	5591	23.2	100.1	13080	871.8	1341	7.17	104.6	600.3	8856
HE 600 B	212	2.323	600	300	15.5	30	27	270	540	486	M27	126	198	10.96	171000	5701	6425	25.17	110.8	13530	902	1391	7.08	107.1	667.2	10970
HE 650 B	225	2.422	650	300	16	31	27	286.3	588	534	M27	126	198	10.77	210600	6480	7320	27.12	122	13980	932.3	1441	6.99	109.6	739.2	13360
HE 700 B	241	2.52	700	300	17	32	27	306.4	636	582	M27	126	198	10.48	256900	7340	8327	28.96	137.1	14440	962.7	1495	6.87	112.6	830.9	16060
HE 800 B	262	2.713	800	300	17.5	33	30	334.2	734	674	M27	134	198	10.34	359100	8977	10230	32.78	161.8	14900	993.6	1553	6.68	118.6	946	21840
HE 900 B	291	2.911	900	300	18.5	35	30	371.3	830	770	M27	134	198	9.99	494100	10980	12580	36.48	188.8	15820	1054	1658	6.53	123.6	1137	29460
HE 1000 B	314	3.11	1000	300	19	36	30	400	928	868	M27	134	198	9.905	644700	12890	14860	40.15	212.5	16280	1085	1716	6.38	126.1	1254	37640
HL 1000 B	371	3.51	1000	400	19	36	30	472	928	868	M27	136	294	9.474	812100	16240	18330	41.48	212.5	38480	1924	2976	9.03	126.1	1565	89210
HL 1100 B	390	3.726	1100	400	20	36	20	497	1028	988	M27	118	294	9.549	1005000	18280	20780	44.98	230.6	38480	1924	2988	8.8	115.4	1564	108680

HEC profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HEC profil ölçüleri

HEC Profil Ölçüleri ve Ağırlık Tablosu

HEC profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). Ölçüler EN 10365 esas alınmıştır. 12 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 100 C	30.9	0.593	110	103	9	15	12	39.3	80	56	M10	59	61	19.23	758.7	137.9	165.8	4.39	13.39	274.4	53.28	82.08	2.64	53.06	29.30	6.16
HE 120 C	39.2	0.712	130	123	9.5	16	12	49.9	98	74	M12	63	72	18.19	1388	213.6	252.9	5.27	15.91	497.7	80.92	124.2	3.16	55.56	40.96	16.12
HE 140 C	48.2	0.831	150	143	10	17	12	61.5	116	92	M16	69	79	17.22	2330	310.6	363.8	6.16	18.62	830.3	116.1	177.7	3.68	58.06	55.68	36.64
HE 160 C	59.2	0.944	170	163	11	18	15	75.4	134	104	M20	84	88	15.95	3704	435.8	507.6	7.01	24.05	1302	159.8	244.9	4.16	64.57	79.21	75.04
HE 180 C	69.8	1.063	190	183	11.5	19	15	89.0	152	122	M27	92	96	15.22	5543	583.5	675.0	7.89	27.30	1944	212.5	324.9	4.68	67.07	102.1	141.9
HE 200 C	81.9	1.177	210	203	12	20	18	104.4	170	134	M27	104	104	14.36	8029	764.7	880.6	8.77	32.78	2794	275.3	421	5.17	73.09	135.1	251.7
HE 220 C	94.1	1.296	230	223	12.5	21	18	119.9	188	152	M27	104	122	13.77	11180	972.2	1114	9.65	36.47	3888	348.7	532.4	5.69	75.59	168.2	423.9
HE 240 C	119	1.422	255	244	14	24.5	21	152.2	206	164	M27	112	142	11.90	17330	1359	1564	10.67	46.35	5942	487.1	743.8	6.25	87.6	288.7	787.9
HE 260 C	132	1.537	275	264	14	25	24	168.4	225	177	M27	118	162	11.63	22590	1643	1880	11.58	51.94	7680	581.8	888.3	6.75	92.12	336.4	1198
HE 280 C	145	1.656	295	284	14.5	25.5	24	185.2	244	196	M27	118	182	11.39	28810	1953	2225	12.47	56.26	9750	686.6	1047	7.26	93.62	382.5	1768
HE 300 C	177	1.782	320	305	16	29	27	225.1	262	208	M27	126	204	10.08	40950	2559	2927	13.49	68.48	13736	900.7	1374	7.81	105.6	598.3	2903
HE 320 C	186	1.822	340	305	16	30.5	27	236.9	279	225	M27	126	204	9.796	48710	2865	3274	14.34	72.25	14446	947	1445	7.81	108.6	679.1	3454

HEM profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HEM profil ölçüleri

HEM Profil Ölçüleri ve Ağırlık Tablosu

HEM profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HEM, HE serisinin en ağır kolu olup yüksek eksenel yük taşıyan kolonlarda kullanılır. Ölçüler EN 10365 esas alınmıştır. 26 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HE 100 M	41.8	0.619	120	106	12	20	12	53.24	80	56	M10	62	64	14.82	1143	190.4	235.8	4.63	18.04	399.2	75.31	116.3	2.74	66.06	68.21	9.93
HE 120 M	52.1	0.738	140	126	12.5	21	12	66.41	98	74	M12	66	74	14.16	2018	288.2	350.6	5.51	21.15	702.8	111.6	171.6	3.25	68.56	91.66	24.79
HE 140 M	63.2	0.857	160	146	13	22	12	80.56	116	92	M16	72	82	13.56	3291	411.4	493.8	6.39	24.46	1144	156.8	240.5	3.77	71.06	120	54.33
HE 160 M	76.2	0.97	180	166	14	23	15	97.05	134	104	M20	86	90	12.74	5098	566.5	674.6	7.25	30.81	1759	211.9	325.5	4.26	77.57	162.4	108.1
HE 180 M	88.9	1.089	200	186	14.5	24	15	113.3	152	122	M24	94	98	12.25	7483	748.3	883.4	8.13	34.65	2580	277.4	425.2	4.77	80.07	203.3	199.3
HE 200 M	103	1.203	220	206	15	25	18	131.3	170	134	M27	106	106	11.67	10640	967.4	1135	9	41.03	3651	354.5	543.2	5.27	86.09	259.4	346.3
HE 220 M	117	1.322	240	226	15.5	26	18	149.4	188	152	M27	108	124	11.27	14600	1217	1419	9.89	45.31	5012	443.5	678.6	5.79	88.59	315.3	572.7
HE 240 M	157	1.46	270	248	18	32	21	199.6	206	164	M27	116	146	9.318	24290	1799	2117	11.03	60.07	8153	657.5	1006	6.39	106.6	627.9	1152
HE 260 M	172	1.575	290	268	18	32.5	24	219.6	225	177	M27	122	166	9.133	31310	2159	2524	11.94	66.89	10450	779.7	1192	6.9	111.1	719	1728
HE 280 M	189	1.694	310	288	18.5	33	24	240.2	244	196	M27	122	186	8.984	39550	2551	2966	12.83	72.03	13160	914.1	1397	7.4	112.6	807.3	2520
HE 300 M	238	1.832	340	310	21	39	27	303.1	262	208	M27	132	208	7.699	59200	3482	4078	13.98	90.53	19400	1252	1913	8	130.6	1408	4386
HE 320 M	245	1.866	359	309	21	40	27	312	279	225	M27	132	204	7.616	68130	3796	4435	14.78	94.85	19710	1276	1951	7.95	132.6	1501	5004
HE 340 M	248	1.902	377	309	21	40	27	315.8	297	243	M27	132	204	7.67	76370	4052	4718	15.55	98.63	19710	1276	1953	7.9	132.6	1506	5584
HE 360 M	250	1.934	395	308	21	40	27	318.8	315	261	M27	132	204	7.73	84870	4297	4989	16.32	102.4	19520	1268	1942	7.83	132.6	1507	6137
HE 400 M	256	2.004	432	307	21	40	27	325.8	352	298	M27	132	202	7.835	104100	4820	5571	17.88	110.2	19340	1260	1934	7.7	132.6	1515	7410
HE 450 M	263	2.096	478	307	21	40	27	335.4	398	344	M27	132	202	7.959	131500	5501	6331	19.8	119.8	19340	1260	1939	7.59	132.6	1529	9251
HE 500 M	270	2.184	524	306	21	40	27	344.3	444	390	M27	132	202	8.079	161900	6180	7094	21.69	129.5	19150	1252	1932	7.46	132.6	1539	11190
HE 550 M	278	2.28	572	306	21	40	27	354.4	492	438	M27	132	202	8.195	198000	6923	7933	23.64	139.6	19160	1252	1937	7.35	132.6	1554	13520
HE 600 M	285	2.372	620	305	21	40	27	363.7	540	486	M27	132	200	8.308	237400	7660	8772	25.55	149.7	18980	1244	1930	7.22	132.6	1564	15910
HE 650 M	293	2.468	668	305	21	40	27	373.7	588	534	M27	132	200	8.411	281700	8433	9657	27.45	159.7	18980	1245	1936	7.13	132.6	1579	18650
HE 700 M	301	2.56	716	304	21	40	27	383	636	582	M27	132	200	8.513	329300	9198	10540	29.32	169.8	18800	1237	1929	7.01	132.6	1589	21400
HE 800 M	317	2.746	814	303	21	40	30	404.3	734	674	M27	138	198	8.655	442600	10870	12490	33.09	194.3	18630	1230	1930	6.79	136.1	1646	27780
HE 900 M	333	2.934	910	302	21	40	30	423.6	830	770	M27	138	198	8.824	570400	12540	14440	36.7	214.4	18450	1222	1929	6.6	136.1	1671	34750
HE 1000 M	349	3.13	1008	302	21	40	30	444.2	928	868	M27	138	198	8.978	722300	14330	16570	40.32	235	18460	1222	1940	6.45	136.1	1701	43020
HL 1000 M	412	3.53	1008	402	21	40	30	524.2	928	868	M27	142	290	8.58	909800	18050	20440	41.66	235	43410	2160	3348	9.1	136.1	2128	101460
HL 1100 M	433	3.746	1108	402	22	40	20	551.2	1028	988	M27	122	290	8.657	1126000	20320	23160	45.19	254.4	43410	2160	3362	8.87	125.4	2130	123500

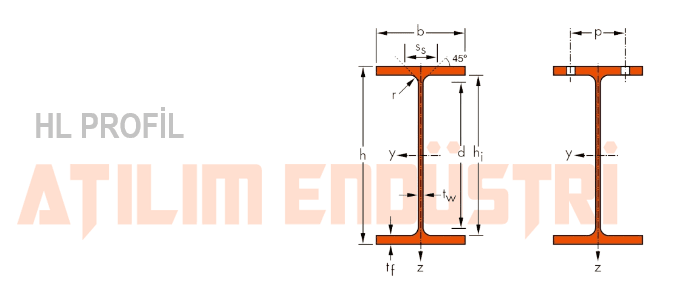

HL profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HL profil ölçüleri

HL Profil Ölçüleri ve Ağırlık Tablosu

HL profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HL, çok yüksek ve geniş başlıklı ağır kolon serisidir. Ölçüler EN 10365 esas alınmıştır. 39 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HL 920 X 342	342	3.416	912	418	19.3	32.0	24	436.1	848.0	800.0	M27	126	312	9.978	624900	13700	15450	37.85	190.1	39010	1867	2882	9.46	111.4	1193	75410
HL 920 X 365	365	3.426	916	419	20.3	34.3	24	464.4	847.4	799.4	M27	128	314	9.398	670500	14640	16520	38.0	200.4	42120	2011	3106	9.52	117	1446	81730
HL 920 X 387	387	3.438	921	420	21.3	36.6	24	493.0	847.8	799.8	M27	128	314	8.885	718300	15600	17630	38.17	210.9	45280	2156	3332	9.58	122.6	1734	88370
HL 920 X 417	417	3.458	928	422	22.5	39.9	24	532.5	848.2	800.2	M27	130	316	8.271	787600	16970	19210	38.46	223.9	50070	2373	3668	9.7	130.4	2200	98540
HL 920 X 446	446	3.469	933	423	24.0	42.7	24	569.6	847.6	799.6	M27	130	318	7.758	846800	18150	20600	38.56	239.1	53980	2552	3951	9.73	137.5	2685	106700
HL 920 X 488	488	3.479	942	422	25.9	47.0	24	621.3	848.0	800.0	M27	132	316	7.134	935400	19860	22610	38.8	259.3	59010	2797	4336	9.75	148	3514	117900
HL 920 X 534	534	3.502	950	425	28.4	51.1	24	680.1	847.8	799.8	M27	136	320	6.56	1031000	21710	24830	38.94	284.8	65560	3085	4796	9.82	158.7	4542	132100
HL 920 X 585	585	3.525	960	427	31.0	55.9	24	745.3	848.2	800.2	M27	138	322	6.25	1143000	23810	27360	39.16	312.0	72770	3408	5310	9.88	170.9	5932	148200
HL 920 X 653	653	3.558	972	431	34.5	62.0	24	831.9	848.0	800.0	M27	144	320	5.448	1292000	26590	30730	39.41	348.7	83050	3854	6022	9.99	186.6	8124	171300
HL 920 X 784	784	3.617	996	437	40.9	73.9	24	997.7	848.2	800.2	M27	152	326	4.618	1593000	31980	37340	39.95	417.6	103300	4728	7424	10.18	216.8	13730	218500
HL 920 X 967	967	3.699	1028	446	50.0	89.9	24	1231	848.2	800.2	M27	160	334	3.828	2033000	39540	46810	40.64	517.1	133900	6003	9486	10.43	257.9	24930	292400
HL 920 x 344	344	3.455	927	418	19.3	32.0	19	437.2	863.0	825.0	M27	126	312	10.7	645000	13920	15700	38.41	188.0	39010	1867	2880	9.45	105.6	1159	78120
HL 920 x 368	368	3.465	931	419	20.3	34.3	19	465.6	862.4	824.4	M27	128	314	9.48	692200	14870	16790	38.56	198.2	42120	2010	3104	9.51	111.2	1408	84670
HL 920 x 390	390	3.477	936	420	21.3	36.6	19	494.3	862.8	824.8	M27	128	314	8.96	741700	15850	17920	38.74	208.6	45270	2156	3331	9.57	116.8	1691	91550
HL 920 x 420	420	3.496	943	422	22.5	39.9	19	534.1	863.2	825.2	M27	130	316	8.34	813300	17250	19530	39.2	221.5	50070	2373	3667	9.68	124.6	2151	102100
HL 920 x 449	449	3.507	948	423	24.0	42.7	19	571.4	862.6	824.6	M27	130	318	7.82	874700	18450	20950	39.13	236.6	53970	2552	3949	9.72	131.7	2627	110600
HL 920 x 491	491	3.518	957	422	25.9	47.0	19	623.3	863.0	825.0	M27	132	316	7.189	966300	20200	23000	39.37	256.6	59000	2796	4335	9.73	142.2	3441	122200
HL 920 x 537	537	3.541	965	425	28.4	51.1	19	682.5	862.8	824.8	M27	136	320	6.609	1066000	22080	25270	39.51	282.1	65550	3085	4795	9.8	152.9	4447	136900
HL 920 x 588	588	3.563	975	427	31.0	55.9	19	748.1	863.2	825.2	M27	138	322	6.68	1181000	24230	27840	39.74	309.3	72760	3408	5310	9.86	165.1	5860	153200
HL 920 x 656	656	3.596	987	431	34.5	62.0	19	835.3	863.0	825.0	M27	144	320	5.485	1335000	27060	31270	39.98	345.8	83040	3853	6022	9.97	180.8	7950	177600
HL 920 x 725	725	3.625	999	434	38.1	68.1	19	922.9	862.8	824.8	M27	148	323	5.4	1492000	29880	34740	40.21	383.6	93200	4295	6734	10.05	196.6	10570	201900
HL 920 x 787	787	3.656	1011	437	40.9	73.9	19	1002	863.2	825.2	M27	152	326	4.647	1646000	32560	38010	40.53	414.5	103300	4728	7425	10.15	211	13430	226800
HL 920 x 970	970	3.737	1043	446	50.0	89.9	19	1237	863.2	825.2	M27	160	334	3.85	2100000	40270	47660	41.21	513.8	133900	6002	9490	10.4	252.1	24320	304000
HL 1000 AA	296	3.479	982	400	16.5	27.1	30	377.6	928.0	868.0	M27	134	294	11.74	620300	12630	14260	40.53	181.5	28960	1448	2243	8.76	105.8	762.6	65900
HL 1000 A	321	3.495	990	400	16.5	31.0	30	408.8	928.0	868.0	M27	134	294	10.89	696400	14070	15800	41.27	184.6	33120	1656	2555	9.0	113.6	1021	76030
HL 1000 B	371	3.510	1000	400	19.0	36.1	30	472.8	928.0	868.0	M27	136	294	9.458	813700	16270	18360	41.49	212.5	38580	1929	2984	9.03	126.3	1575	89440
HL 1000 M	412	3.530	1008	402	21.1	40.0	30	525.1	928.0	868.0	M27	140	296	8.564	910500	18070	20460	41.64	236.0	43400	2160	3349	9.09	136.2	2134	101500
HL 1000 x 443	443	3.533	1012	402	23.6	41.9	30	563.7	928.2	868.2	M27	142	296	7.985	966500	19100	21780	41.41	261.8	45500	2264	3529	8.98	142.5	2545	106700
HL 1000 x 483	483	3.554	1020	404	25.4	46.0	30	615.1	928.0	868.0	M27	144	298	7.36	1067000	20930	23920	41.66	282.7	50710	2510	3919	9.08	152.5	3311	119900
HL 1000 x 539	539	3.580	1030	407	28.4	51.1	30	687.2	927.8	867.8	M27	146	302	6.636	1203000	23350	26820	41.83	316.4	57630	2832	4436	9.16	165.7	4546	137600
HL 1000 x 554	554	3.585	1032	408	29.5	52.0	30	705,8	928.0	868.0	M27	150	296	6.471	1232000	23880	27500	41.79	328	59100	2897	4547	9.15	168.6	4860	141300
HL 1000 x 591	591	3.602	1040	409	31.0	55.9	30	752,7	928.2	868.2	M27	148	304	6.097	1331000	25600	29530	42.05	346.3	64010	3130	4916	9.22	177.9	5927	154300
HL 1000 x 642	642	3.624	1048	412	34.0	60.0	30	817,6	928.0	868.0	M27	154	300	5.647	1451000	27680	32100	42.12	379.6	70280	3412	5379	9.27	189.1	7440	170700
HL 1000 x 748	748	3.674	1068	417	39.0	70.0	30	953,4	928.0	868.0	M27	160	304	4.909	1732000	32430	37880	42.62	438.9	85110	4082	6459	9.45	214.1	11670	210600
HL 1000 x 883	883	3.737	1092	424	45.5	82.0	30	1125	928.0	868.0	M27	166	312	4.231	2096000	38390	45260	43.16	516.5	105000	4952	7874	9.66	244.6	18750	265700
HL 1100 A	343	3.710	1090	400	18.0	31.0	20	436,5	1028	988.0	M27	116	294	10.83	867400	15920	18060	44.58	206.5	33120	1656	2568	8.71	103.4	1037	92710
HL 1100 B	390	3.726	1100	400	20.0	36.0	20	497,0	1028	988.0	M27	118	294	9.549	1005000	18280	20780	44.98	230.6	38480	1924	2988	8.80	115.4	1564	108700
HL 1100 M	433	3.746	1108	402	22.0	40.0	20	551,2	1028	988.0	M27	120	296	8.657	1126000	20320	23160	45.19	254.4	43410	2160	3362	8.87	125.4	2130	123500
HL 1100 R	499	3.770	1118	405	26.0	45.0	20	635,2	1028	988.0	M27	124	300	7.560	1294000	23150	26600	45.14	300.4	49980	2468	3870	8.87	139.4	3135	143400

HP profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: HP profil ölçüleri

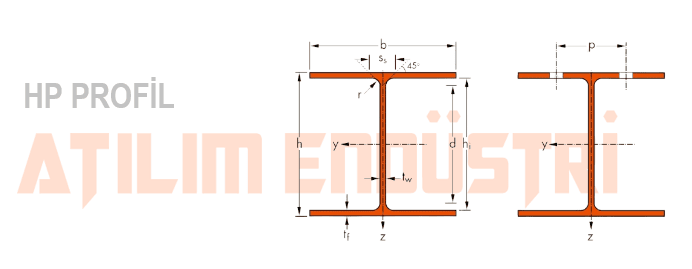

HP Profil (Kazık Profili) Ölçüleri ve Ağırlık Tablosu

HP profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı (tw, tf), kesit alanı (A), metre ağırlığı (G), atalet momentleri (Iy, Iz) ve mukavemet momentleri (Wel, Wpl). HP, gövde ve başlık kalınlığı birbirine yakın olan çakma kazık profilidir. Ölçüler EN 10365 esas alınmıştır. 31 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
HP 200 x 43	42.5	1.185	200.0	205.0	9	9	10	54.1	182	162	M27	100	106	27.88	3888	388.8	434.5	8.47	19.85	1294	126.2	193.4	4.89	38.72	17.68	117.9
HP 200 x 53	53.5	1.196	204.0	207.0	11.3	11.3	10	68.4	181.4	161.4	M27	104	108	22.36	4977	488	551.3	8.55	24.89	1673	161.7	248.6	4.96	45.62	34.2	155.1
HP 220 x 57	57.2	1.265	210.0	224.5	11	11	18	72.9	188	152	M27	102	122	22.12	5729	545.6	613.7	8.87	28.63	2079	185.2	285.5	5.34	54.09	44.18	205.4
HP 260 x 75	75.0	1.493	249.0	265.0	12	12	24	95.5	225	177	M27	116	164	19.9	10650	855.1	958.5	10.56	39.14	3733	281.7	435.1	6.25	64.12	79.29	522.6
HP 260 x 87	87.3	1.505	253.0	267.0	14	14	24	111	225	177	M27	118	166	17.24	12590	994.9	1124	10.64	45.12	4455	333.7	516.2	6.33	70.12	115.7	634.2
HP 305 x 79	78.9	1.776	299.3	306.4	11	11.1	15.2	101	277.1	246.7	M27	102	204	22.52	16440	1099	1218	12.79	37.06	5326	347.7	531.2	7.28	51.01	51.37	1105
HP 305 x 88	88.0	1.784	301.7	307.8	12.4	12.3	15.2	112	277.1	246.7	M27	104	206	20.28	18420	1221	1360	12.82	41.61	5984	388.9	595.2	7.31	54.81	70.05	1252
HP 305 x 95	94.9	1.79	303.7	308.7	13.3	13.3	15.2	121	277.1	246.7	M27	106	206	18.85	20040	1320	1474	12.87	44.65	6529	423	648	7.35	57.71	86.69	1375
HP 305 x 110	110	1.802	307.9	310.7	15.3	15.4	15.2	140	277.1	246.7	M27	108	208	16.39	23560	1531	1720	12.97	51.42	7709	496.2	761.7	7.42	63.91	131.4	1647
HP 305 x 126	126	1.815	312.3	312.9	17.5	17.6	15.2	161	277.1	246.7	M27	110	210	14.4	27410	1755	1986	13.06	58.91	9002	575.4	885.2	7.49	70.51	194.3	1951
HP 305 x 149	149	1.834	318.5	316.0	20.6	20.7	15.2	190	277.1	246.7	M27	114	214	12.3	33070	2076	2370	13.2	69.62	10910	690.5	1066	7.58	79.81	314.2	2414
HP 305 x 180	180	1.857	326.7	319.7	24.8	24.8	15.2	229	277.1	246.7	M27	118	218	10.31	40970	2508	2897	13.37	84.39	13550	847.4	1313	7.69	92.21	541.7	3077
HP 305 x 186	186	1.863	328.3	320.9	25.5	25.6	15.2	237	277.1	246.7	M27	118	218	10.02	42610	2596	3003	13.41	86.95	14140	881.5	1366	7.73	94.51	593.7	3230
HP 305 x 223	223	1.892	337.9	325.7	30.3	30.4	15.2	284	277.1	246.7	M27	124	220	8.487	52700	3119	3653	13.62	104.4	17580	1079	1680	7.87	108.9	998.4	4138
HP 320 x 88	88,5	1.752	303.0	304.0	12	12	27	113	279	225	M27	122	202	19.8	18740	1237	1379	12.9	47.66	5634	370.6	572.1	7.07	67.6	99.04	1190
HP 320 x 103	103	1.764	307.0	306.0	14	14	27	131	279	225	M27	124	204	17.15	22050	1437	1611	12.97	54.84	6704	438.2	677.3	7.15	73.6	142.3	1435
HP 320 x 117	117	1.776	311.0	308.0	16	16	27	150	279	225	M27	126	206	15.13	25480	1638	1849	13.06	62.1	7815	507.5	785.5	7.23	79.6	198.5	1695
HP 320 x 147	147	1.8	319.0	312.0	20	20	27	187	279	225	M27	130	210	12.27	32670	2048	2338	13.22	76.86	10160	651.3	1011	7.37	91.6	357.1	2263
HP 320 x 184	184	1.83	329.0	317.0	25	25	27	235	279	225	M27	136	216	9.939	42340	2574	2979	13.44	95.76	13330	841.2	1311	7.54	106.6	662	3067
HP 360 x 109	109	2.125	346.4	371.0	12.8	12.9	15.2	139	320.6	290.2	M27	102	266	19.51	30630	1769	1956	14.86	48.59	10990	592.3	902.9	8.9	56.41	90.73	3053
HP 360 x 133	133	2.142	352.0	373.8	15.6	15.7	15.2	169	320.6	290.2	M27	104	268	16.11	37980	2158	2406	14.98	59.22	13680	731.9	1119	8.99	64.81	160.7	3864
HP 360 x 152	152	2.155	356.4	376.0	17.8	17.9	15.2	194	320.6	290.2	M27	106	270	14.18	43970	2468	2767	15.07	67.68	15880	844.5	1293	9.05	71.41	236.4	4543
HP 360 x 174	174	2.17	361.4	378.5	20.3	20.4	15.2	222	320.6	290.2	M27	110	272	12.48	51010	2823	3186	15.18	77.41	18460	975.6	1497	9.13	78.91	348.5	5360
HP 360 x 180	180	2.173	362.9	378.8	21.1	21.1	15.2	230	320.7	290.3	M27	110	272	12.6	53040	2923	3306	15.2	80.52	19140	1011	1552	9.13	81.11	387.2	5583
HP 400 x 122	122	2.202	348	390	14	14	15	156	320	290	M27	102	284	17.99	34770	1998	2212	14.93	52.89	13850	710.3	1082	9.42	59.57	118.7	3860
HP 400 x 140	140	2.214	352	392	16	16	15	179	320	290	M27	104	286	15.80	40270	2288	2547	15.02	60.49	16080	820.2	1252	9.49	65.57	175.3	4534
HP 400 x 158	158	2.226	356	394	18	18	15	201	320	290	M27	106	288	14.08	45940	2581	2888	15.1	68.17	18370	932.4	1425	9.55	71.57	248	5241
HP 400 x 176	176	2.238	360	396	20	20	15	224	320	290	M27	108	290	12.71	51770	2876	3235	15.19	75.93	20720	1047	1603	9.61	77.57	338.9	5982
HP 400 x 194	194	2.250	364	398	22	22	15	248	320	290	M27	110	292	11.58	57760	3174	3588	15.28	83.77	23150	1163	1784	9.67	83.57	450.2	6759
HP 400 x 213	213	2.262	368	400	24	24	15	271	320	290	M27	112	294	10.64	63920	3474	3947	15.37	91.69	25640	1282	1969	9.73	89.57	584.2	7574
HP 400 x 231	231	2.274	372	402	26	26	15	294	320	290	M27	114	296	9.848	70260	3777	4312	15.45	99.69	28200	1403	2158	9.79	95.57	743.1	8425

UPE profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: UPE profil ölçüleri

UPE Profil Ölçüleri ve Ağırlık Tablosu

UPE (U) profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı, kesit alanı (A), metre ağırlığı (G), atalet ve mukavemet momentleri. UPE, başlık iç yüzeyi paralel olan U profildir. Ölçüler EN 10365 esas alınmıştır. 14 kesit.

PROFIL-LISTE	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r (mm)	A (cm²)	hi (mm)	d (mm)	Ø	pmin (mm)	pmax (mm)	AG (m²/t)	Iy (cm4)	Wel,y (cm³)	Wpl,y (cm³)	iy (cm)	Avz (cm²)	Iz (cm4)	Wel,z (cm³)	Wpl,z (cm³)	iz (cm)	ss (mm)	It (cm4)	Iwx10^-3 (cm6)
UPE 80	7.9	0.343	80	50	4	7	10	10.1	66	46	-	-	-	43.45	107.2	26.8	31.2	3.26	4.05	25.5	8.0	14.3	1.59	16.9	1.47	0.22
UPE 100	9.82	0.402	100	55	4.5	7.5	10	12.5	85	65	M12	35	36	41.00	206.9	41.37	48.0	4.07	5.34	38.3	10.6	19.3	1.75	17.9	2.01	0.53
UPE 120	12.1	0.460	120	60	5	8	12	15.4	104	80	M12	35	41	37.98	363.5	60.58	70.3	4.86	7.18	55.5	13.8	25.3	1.9	20.0	2.90	1.12
UPE 140	14.5	0.520	140	65	5	9	12	18.4	122	98	M16	35	38	35.95	599.5	85.64	98.8	5.71	8.25	78.8	18.2	33.2	2.07	21.0	4.05	2.20
UPE 160	17	0.579	160	70	5.5	9.5	12	21.7	141	117	M16	36	43	34.01	911.1	113.9	132	6.48	10.0	107	22.6	41.5	2.22	22.0	5.20	3.96
UPE 180	19.7	0.639	180	75	5.5	10.5	12	25.1	159	135	M16	36	48	32.40	1353	150.4	173	7.34	11.2	144	28.6	52.3	2.39	23.0	6.99	6.81
UPE 200	22.8	0.697	200	80	6	11	13	29	178	152	M20	46	47	30.60	1909	190.9	220	8.11	13.5	187	34.5	63.3	2.54	24.6	8.89	11.0
UPE 220	26.6	0.756	220	85	6.5	12	13	33.9	196	170	M22	47	49	28.43	2682	243.9	281	8.9	15.8	247	42.5	78.2	2.7	26.1	12.1	17.6
UPE 240	30.2	0.813	240	90	7	12.5	15	38.5	215	185	M24	47	51	26.89	3599	299.9	347	9.67	18.8	311	50.1	92.2	2.84	28.3	15.1	26.4
UPE 270	35.2	0.892	270	95	7.5	13.5	15	44.8	243	213	M27	48	50	25.34	5255	389.2	451	10.83	22.2	401	60.7	112	2.99	29.8	19.9	43.6
UPE 300	44.4	0.968	300	100	9.5	15	15	56.6	270	240	M27	50	55	21.78	7823	521.5	613	11.76	30.3	538	75.6	137	3.08	33.3	31.5	72.7
UPE 330	53.2	1.043	330	105	11	16	18	67.8	298	262	M27	54	60	19.60	11010	667.1	792	12.74	38.8	681	89.7	156	3.17	37.5	45.2	112
UPE 360	61.2	1.121	360	110	12	17	18	77.9	326	290	M27	55	65	18.32	14830	823.6	982	13.79	45.6	844	105	178	3.29	39.5	58.5	166
UPE 400	72.2	1.218	400	115	13.5	18	18	91.9	364	328	M27	57	70	16.87	20980	1049	1260	15.11	56.2	1045	123	191	3.37	42.0	79.1	259

UPN profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: UPN profil ölçüleri

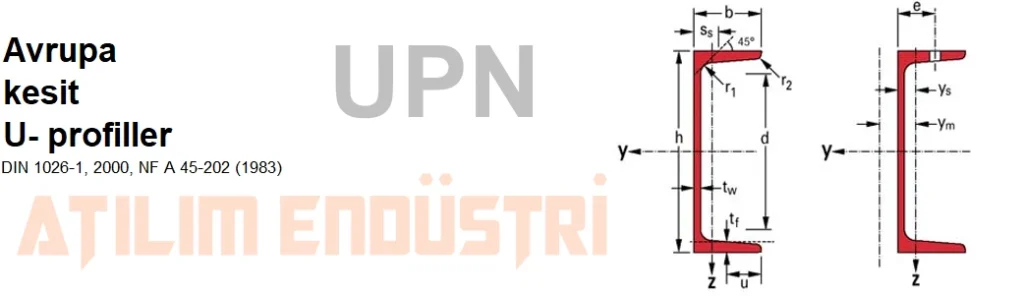

UPN Profil Ölçüleri ve Ağırlık Tablosu

UPN (NPU) profillerinin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), gövde ve başlık kalınlığı, kesit alanı (A), metre ağırlığı (G), atalet ve mukavemet momentleri. UPN, başlık iç yüzeyi eğimli klasik U profildir. Ölçüler EN 10365 esas alınmıştır. 18 kesit.

PROFİL	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	tw (mm)	tf (mm)	r1 (mm)	r2 (mm)	A (cm²)	d (mm)	Ø	Emin (mm)	Emax (mm)	AG (m²/t)	Iy (cm⁴)	Wel.y (cm³)	Wpl.y (cm³)	iy (cm)	Avz (cm²)	Iz (cm⁴)	Wel.z (cm³)	Wpl.z (cm³)	iz (cm)	ss (mm)	It (cm⁴)	Iwx10^-3 (cm⁶)	Ys (cm)	Ym (cm)
UPN 50	5.59	0.232	50	38	5.0	7.0	7.0	3.5	7.12	21	-	-	-	42.22	26.4	10.6	13.1	1.92	2.77	9.12	3.75	6.78	1.13	16.7	1.12	0.03	1.37	2.47
UPN 65	7.09	0.273	65	42	5.5	7.5	7.5	4	9.03	34	-	-	-	39.57	57.5	17.7	21.7	2.52	3.68	14.1	5.07	9.38	1.25	18	1.61	0.08	1.42	2.60
UPN 80	8.65	0.321	80	45	6	8	8	4	11.0	47	-	-	-	37.1	106	26.6	32.3	3.1	4.9	19.4	6.38	11.9	1.33	19.4	2.2	0.18	1.45	2.67
UPN 100	10.6	0.372	100	50	6	8.5	8.5	4.5	13.5	64	-	-	-	35.1	206	41.2	49	3.91	6.46	29.3	8.49	16.2	1.47	20.3	2.81	0.41	1.55	2.93
UPN 120	13.4	0.434	120	55	7	9	9	4.5	17	82	-	-	-	32.52	364	60.7	72.6	4.62	8.8	43.2	11.1	21.2	1.59	22.2	4.15	0.9	1.6	3.03
UPN 140	16	0.489	140	60	7	10	10	5	20.4	98	M12	33	37	30.54	605	86.4	103	5.45	10.41	62.7	14.8	28.3	1.75	23.9	5.68	1.8	1.75	3.37
UPN 160	18.8	0.546	160	65	7.5	10.5	10.5	5.5	24	115	M12	34	42	28.98	925	116	138	6.21	12.6	85.3	18.3	35.2	1.89	25.3	7.39	3.26	1.84	3.56
UPN 180	22	0.611	180	70	8	11	11	5.5	28	133	M16	38	41	27.8	1350	150	179	6.95	15.09	114	22.4	42.9	2.02	26.7	9.55	5.57	1.92	3.75
UPN 200	25.3	0.661	200	75	8.5	11.5	11.5	6	32.2	151	M16	39	46	26.15	1910	191	228	7.7	17.71	148	27	51.8	2.14	28.1	11.9	9.07	2.01	3.94
UPN 220	29.4	0.718	220	80	9	12.5	12.5	6.5	37.4	167	M16	40	51	24.46	2690	245	292	8.48	20.62	197	33.6	64.1	2.3	30.3	16	14.6	2.14	4.2
UPN 240	33.2	0.775	240	85	9.5	13	13	6.5	42.3	184	M20	46	50	23.34	3600	300	358	9.22	23.71	248	39.6	75.7	2.42	31.7	19.7	22.1	2.23	4.39
UPN 260	37.9	0.834	260	90	10	14	14	7	48.3	200	M22	50	52	22	4820	371	442	9.99	27.12	317	47.7	91.6	2.56	33.9	25.5	33.3	2.36	4.66
UPN 280	41.8	0.89	280	95	10	15	15	7.5	53.3	216	M22	52	57	21.27	6280	448	532	10.9	29.28	399	57.2	109	2.74	35.6	31	48.5	2.53	5.02
UPN 300	46.2	0.95	300	100	10	16	16	8	58.8	232	M24	55	59	20.58	8030	535	632	11.7	31.77	495	67.8	130	2.9	37.3	37.4	69.1	2.7	5.41
UPN 320	59.5	0.982	320	100	14	17.5	17.5	8.75	75.8	246	M22	58	62	16.5	10870	679	826	12.1	47.11	597	80.6	152	2.81	43	66.7	96.1	2.6	4.82
UPN 350	60.6	1.047	350	100	14	16	16	8	77.3	282	M22	56	62	17.25	12840	734	918	12.9	50.84	570	75	143	2.72	40.7	61.2	114	2.4	4.45
UPN 380	63.1	1.11	380	102	13.5	16	16	8	80.4	313	M24	59	60	17.59	15760	829	1014	14	53.23	615	78.7	148	2.77	40.3	59.1	146	2.38	4.58
UPN 400	71.8	1.182	400	110	14	18	18	9	91.5	324	M27	61	62	16.46	20350	1020	1240	14.9	58.55	846	102	190	3.04	44	81.6	221	2.65	5.11

Eşit Kenar Köşebent profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Eşit Kenar Köşebent profil ölçüleri

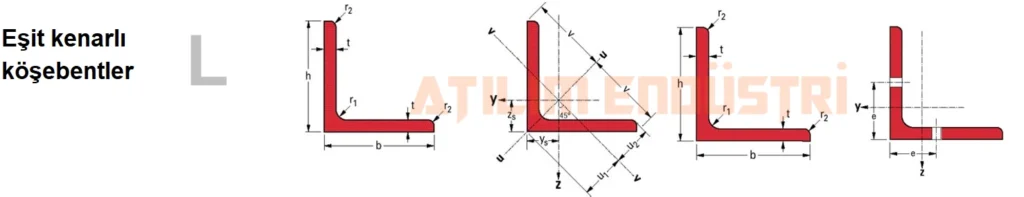

Eşit Kenarlı Köşebent Ölçüleri ve Ağırlık Tablosu

Eşit kenarlı köşebent (L profil) ölçü ve kesit değerleri: kenar uzunlukları (h, b), et kalınlığı (t), köşe yarıçapları, kesit alanı, metre ağırlığı, ağırlık merkezi ve atalet momentleri. Ölçüler EN 10056-1 esas alınmıştır. L 20x20x3 – L 250x250x35 arası 107 kesit.

PROFİL	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	t (mm)	r1 (mm)	r2 (mm)	A (cm2)	Zs (cm)	Ys (cm)	v (cm)	u1 (cm)	u2 (cm)	AG (m²/t)	Iy (cm⁴)	Iz (cm⁴)	Wel.y (cm³)	Wel.z (cm³)	Iy (cm)	Iz (cm)	Iu (cm⁴)	iu (cm)	Iv (cm⁴)	iv (cm)	Iyz (cm⁴)
L 20 x 20 x 3	0.879	0.077	20	20	3	3.5	2	1.12	0.596	0.596	1.41	0.843	0.7	87.4	0.388	0.388	0.276	0.276	0.589	0.589	0.614	0.74	0.162	0.38	-0.226
L 25 x 25 x 3	1.11	0.097	25	25	3	3.5	2	1.42	0.721	0.721	1.77	1.02	0.877	86.88	0.796	0.796	0.448	0.448	0.749	0.749	1.26	0.944	0.329	0.481	-0.467
L 25 x 25 x 4	1.45	0.097	25	25	4	3.5	2	1.85	0.761	0.761	1.77	1.08	0.892	66.67	1.01	1.01	0.582	0.582	0.74	0.74	1.6	0.93	0.425	0.479	-0.587
L 30 x 30 x 3	1.36	0.116	30	30	3	5	2.5	1.74	0.835	0.835	2.12	1.18	1.05	84.87	1.4	1.4	0.649	0.649	0.899	0.899	2.23	1.13	0.579	0.578	-0.825
L 30 x 30 x 4	1.78	0.116	30	30	4	5	2.5	2.27	0.878	0.878	2.12	1.24	1.06	65.02	1.8	1.8	0.85	0.85	0.892	0.892	2.86	1.12	0.749	0.575	-1.05
L 35 x 35 x 4	2.09	0.136	35	35	4	5	2.5	2.67	1	1	2.47	1.42	1.24	64.82	2.95	2.95	1.18	1.18	1.05	1.05	4.69	1.33	1.22	0.68	-1.73
L 40 x 40 x 4	2.42	0.155	40	40	4	6	3	3.08	1.12	1.12	2.83	1.58	1.4	64.07	4.47	4.47	1.55	1.55	1.21	1.21	7.1	1.52	1.84	0.77	-2.63
L 40 x 40 x 5	2.97	0.155	40	40	5	6	3	3.79	1.16	1.16	2.83	1.64	1.41	52.07	5.43	5.43	1.91	1.91	1.2	1.2	8.61	1.51	2.25	0.77	-3.18
L 45 x 45 x 4	2.74	0.174	45	45	4	7	3.5	3.49	1.23	1.23	3.18	1.75	1.57	63.46	6.43	6.43	1.97	1.97	1.36	1.36	10.21	1.71	2.65	0.87	-3.78
L 45 x 45 x 4,5	3.06	0.174	45	45	4.5	7	3.5	3.9	1.26	1.26	3.18	1.78	1.58	56.83	7.15	7.15	2.2	2.2	1.35	1.35	11.35	1.71	2.95	0.87	-4.2
L 45 x 45 x 5	3.38	0.174	45	45	5	7	3.5	4.3	1.28	1.28	3.18	1.81	1.58	51.51	7.84	7.84	2.43	2.43	1.35	1.35	12.45	1.7	3.24	0.87	-4.6
L 50 x 50 x 4	3.06	0.194	50	50	4	7	3.5	3.89	1.36	1.36	3.54	1.92	1.75	63.49	8.97	8.97	2.46	2.46	1.52	1.52	14.25	1.91	3.7	0.97	-5.28
L 50 x 50 x 5	3.77	0.194	50	50	5	7	3.5	4.8	1.4	1.4	3.54	1.99	1.76	51.46	10.96	10.96	3.05	3.05	1.51	1.51	17.41	1.9	4.52	0.97	-6.45
L 50 x 50 x 6	4.47	0.194	50	50	6	7	3.5	5.69	1.45	1.45	3.54	2.04	1.77	43.41	12.84	12.84	3.61	3.61	1.5	1.5	20.37	1.89	5.31	0.97	-7.53
L 50 x 50 x 7	5.15	0.194	50	50	7	7	3.5	6.56	1.49	1.49	3.54	2.1	1.78	37.66	14.61	14.61	4.16	4.16	1.49	1.49	23.14	1.88	6.09	0.96	-8.52
L 55 x 55 x 5	4.18	0.213	55	55	5	8	4	5.32	1.52	1.52	3.89	2.15	1.93	51.05	14.71	14.71	3.7	3.7	1.66	1.66	23.37	2.1	6.06	1.07	-8.66
L 55 x 55 x 6	4.95	0.213	55	55	6	8	4	6.31	1.56	1.56	3.89	2.21	1.94	43.04	17.29	17.29	4.39	4.39	1.66	1.66	27.44	2.09	7.13	1.06	-10.16
L 60 x 60 x 4	3.7	0.233	60	60	4	8	4	4.71	1.6	1.6	4.24	2.26	2.1	63.07	15.78	15.78	3.58	3.58	1.83	1.83	25.04	2.31	6.51	1.18	-9.26
L 60 x 60 x 5	4.57	0.233	60	60	5	8	4	5.82	1.64	1.64	4.24	2.32	2.11	51.04	19.37	19.37	4.45	4.45	1.82	1.82	30.77	2.3	7.97	1.17	-11.4
L 60 x 60 x 6	5.42	0.233	60	60	6	8	4	6.91	1.69	1.69	4.24	2.39	2.11	42.99	22.79	22.79	5.29	5.29	1.82	1.82	36.2	2.29	9.38	1.17	-13.41
L 60 x 60 x 8	7.09	0.233	60	60	8	8	4	9.03	1.77	1.77	4.24	2.5	2.14	32.89	29.15	29.15	6.89	6.89	1.8	1.8	46.19	2.26	12.11	1.16	-17.04
L 65 x 65 x 6	5.91	0.252	65	65	6	9	4.5	7.53	1.8	1.8	4.6	2.55	2.28	42.7	29.19	29.19	6.21	6.21	1.97	1.97	46.36	2.48	12.01	1.26	-17.17
L 65 x 65 x 7	6.83	0.252	65	65	7	9	4.5	8.7	1.85	1.85	4.6	2.61	2.29	36.95	33.43	33.43	7.18	7.18	1.96	1.96	53.08	2.47	13.78	1.26	-19.65
L 65 x 65 x 8	7.73	0.252	65	65	8	9	4.5	9.85	1.89	1.89	4.6	2.67	2.31	32.64	37.49	37.49	8.13	8.13	1.95	1.95	59.46	2.46	15.52	1.26	-21.97
L 70 x 70 x 6	6.38	0.272	70	70	6	9	4.5	8.13	1.93	1.93	4.95	2.73	2.46	42.68	36.88	36.88	7.27	7.27	2.13	2.13	58.6	2.69	15.16	1.37	-21.72
L 70 x 70 x 7	7.38	0.272	70	70	7	9	4.5	9.4	1.97	1.97	4.95	2.79	2.47	36.91	42.3	42.3	8.41	8.41	2.12	2.12	67.19	2.67	17.41	1.36	-24.89
L 70 x 70 x 8	8.37	0.271	70	70	8	10	5	10.7	2.01	2.01	4.95	2.84	2.47	32.41	47.27	47.27	9.46	9.46	2.1	2.1	75.01	2.65	19.52	1.35	-27.75
L 70 x 70 x 9	9.32	0.272	70	70	9	9	4.5	11.9	2.05	2.05	4.95	2.9	2.5	29.2	52.47	52.47	10.6	10.6	2.1	2.1	83.18	2.65	21.76	1.35	-30.71
L 75 x 75 x 4	4.65	0.292	75	75	4	9	4.5	5.93	1.96	1.96	5.3	2.76	2.63	62.82	31.43	31.43	5.67	5.67	2.3	2.3	49.85	2.9	13.01	1.48	-18.42
L 75 x 75 x 5	5.76	0.292	75	75	5	9	4.5	7.34	2.01	2.01	5.3	2.84	2.63	50.75	38.77	38.77	7.06	7.06	2.3	2.3	61.59	2.9	15.96	1.47	-22.82
L 75 x 75 x 6	6.85	0.292	75	75	6	9	4.5	8.73	2.05	2.05	5.3	2.9	2.64	42.66	45.83	45.83	8.41	8.41	2.29	2.29	72.84	2.89	18.82	1.47	-27.01
L 75 x 75 x 7	7.93	0.292	75	75	7	9	4.5	10.1	2.1	2.1	5.3	2.96	2.65	36.88	52.61	52.61	9.74	9.74	2.28	2.28	83.6	2.88	21.62	1.46	-30.99
L 75 x 75 x 8	8.99	0.292	75	75	8	9	4.5	11.4	2.14	2.14	5.3	3.02	2.66	32.53	59.13	59.13	11.03	11.03	2.27	2.27	93.91	2.86	24.35	1.46	-34.78
L 75 x 75 x 10	11.1	0.292	75	75	10	9	4.5	14.1	2.22	2.22	5.3	3.13	2.69	26.43	71.43	71.43	13.52	13.52	2.25	2.25	113.2	2.83	29.68	1.45	-41.75
L 80 x 80 x 5	6.17	0.311	80	80	5	10	5	7.86	2.12	2.12	5.66	3	2.81	50.49	47.14	47.14	8.02	8.02	2.45	2.45	74.83	3.09	19.45	1.57	-27.69
L 80 x 80 x 6	7.34	0.311	80	80	6	10	5	9.35	2.17	2.17	5.66	3.07	2.81	42.44	55.82	55.82	9.57	9.57	2.44	2.44	88.69	3.08	22.96	1.57	-32.87
L 80 x 80 x 7	8.49	0.311	80	80	7	10	5	10.8	2.21	2.21	5.66	3.13	2.82	36.67	64.19	64.19	11.09	11.09	2.44	2.44	102	3.07	26.38	1.56	-37.81
L 80 x 80 x 8	9.63	0.311	80	80	8	10	5	12.3	2.26	2.26	5.66	3.19	2.83	32.34	72.25	72.25	12.58	12.58	2.43	2.43	114.8	3.06	29.72	1.56	-42.52
L 80 x 80 x 10	11.9	0.311	80	80	10	10	5	15.1	2.34	2.34	5.66	3.3	2.85	26.26	87.5	87.5	15.45	15.45	2.41	2.41	138.8	3.03	36.24	1.55	-51.27
L 90 x 90 x 6	8.28	0.351	90	90	6	10	5	10.5	2.42	2.42	6.36	3.42	3.16	42.44	80.72	80.72	12.26	12.26	2.77	2.77	128.3	3.49	33.16	1.77	-47.57
L 90 x 90 x 7	9.61	0.351	90	90	7	11	5.5	12.2	2.45	2.45	6.36	3.47	3.16	36.48	92.55	92.55	14.13	14.13	2.75	2.75	147.1	3.47	38.03	1.76	-54.52
L 90 x 90 x 8	10.9	0.351	90	90	8	11	5.5	13.9	2.5	2.5	6.36	3.53	3.17	32.15	104.4	104.4	16.05	16.05	2.74	2.74	165.9	3.46	42.89	1.76	-61.5
L 90 x 90 x 9	12.2	0.351	90	90	9	11	5.5	15.5	2.54	2.54	6.36	3.59	3.18	28.77	115.8	115.8	17.93	17.93	2.73	2.73	184	3.44	47.65	1.75	-68.19
L 90 x 90 x 10	13.4	0.351	90	90	10	11	5.5	17.1	2.58	2.58	6.36	3.65	3.19	26.07	126.9	126.9	19.77	19.77	2.72	2.72	201.5	3.43	52.33	1.75	-74.59
L 90 x 90 x 11	14.7	0.351	90	90	11	11	5.5	18.7	2.62	2.62	6.36	3.7	3.21	23.86	137.6	137.6	21.57	21.57	2.71	2.71	218.3	3.42	56.94	1.74	-80.7
L 100 x 100 x 6	9.26	0.39	100	100	6	12	6	11.8	2.64	2.64	7.07	3.74	3.51	42.09	111.1	111.1	15.09	15.09	3.07	3.07	176.3	3.87	45.8	1.97	-65.25
L 100 x 100 x 7	10.7	0.39	100	100	7	12	6	13.7	2.69	2.69	7.07	3.81	3.51	36.33	128.2	128.2	17.54	17.54	3.06	3.06	203.7	3.86	52.72	1.96	-75.48
L 100 x 100 x 8	12.2	0.39	100	100	8	12	6	15.5	2.74	2.74	7.07	3.87	3.52	32	144.8	144.8	19.94	19.94	3.06	3.06	230.2	3.85	59.49	1.96	-85.35
L 100 x 100 x 10	15	0.39	100	100	10	12	6	19.2	2.82	2.82	7.07	3.99	3.54	25.92	176.7	176.7	24.62	24.62	3.04	3.04	280.7	3.83	72.66	1.95	-104
L 100 x 100 x 12	17.8	0.39	100	100	12	12	6	22.7	2.9	2.9	7.07	4.11	3.57	21.86	206.7	206.7	29.12	29.12	3.02	3.02	327.9	3.8	85.44	1.94	-121.3
L 110 x 110 x 8	13.4	0.43	110	110	8	12	6	17.1	2.99	2.99	7.78	4.22	3.87	31.98	195.3	195.3	24.37	24.37	3.38	3.38	310.5	4.26	80.11	2.16	-115.2
L 110 x 110 x 10	16.6	0.429	110	110	10	13	6.5	21.2	3.06	3.06	7.78	4.33	3.88	25.79	238	238	29.99	29.99	3.35	3.35	378.2	4.23	97.74	2.15	-140.2
L 110 x 110 x 12	19.7	0.429	110	110	12	13	6.5	25.1	3.15	3.15	7.78	4.45	3.91	21.73	279.1	279.1	35.54	35.54	3.33	3.33	443.2	4.2	115	2.14	-164.1
L 120 x 120 x 8	14.7	0.469	120	120	8	13	6.5	18.7	3.23	3.23	8.49	4.56	4.22	31.87	255.4	255.4	29.11	29.11	3.69	3.69	406	4.65	104.8	2.37	-150.6
L 120 x 120 x 10	18.2	0.469	120	120	10	13	6.5	23.2	3.31	3.31	8.49	4.69	4.24	25.76	312.9	312.9	36.03	36.03	3.67	3.67	497.6	4.63	128.3	2.35	-184.6
L 120 x 120 x 11	19.9	0.469	120	120	11	13	6.5	25.4	3.36	3.36	8.49	4.75	4.25	23.54	340.6	340.6	39.41	39.41	3.66	3.66	541.5	4.62	139.8	2.35	-200.9
L 120 x 120 x 12	21.6	0.469	120	120	12	13	6.5	27.5	3.4	3.4	8.49	4.8	4.26	21.69	367.7	367.7	42.73	42.73	3.65	3.65	584.3	4.61	151.1	2.34	-216.6
L 120 x 120 x 13	23.3	0.469	120	120	13	13	6.5	29.7	3.44	3.44	8.49	4.86	4.28	20.12	394	394	46.01	46.01	3.64	3.64	625.8	4.59	162.2	2.34	-231.8
L 120 x 120 x 15	26.6	0.469	120	120	15	13	6.5	33.9	3.51	3.51	8.49	4.97	4.31	17.6	444.9	444.9	52.43	52.43	3.62	3.62	705.6	4.56	184.2	2.33	-260.7
L 120 x 120 x 16	28.3	0.469	120	120	16	13	6.5	36	3.55	3.55	8.49	5.02	4.32	16.58	469.4	469.4	55.57	55.57	3.61	3.61	743.8	4.54	195	2.33	-274.4
L 130 x 130 x 10	19.8	0.508	130	130	10	14	7	25.2	3.55	3.55	9.19	5.03	4.58	25.67	401.1	401.1	42.47	42.47	3.99	3.99	637.8	5.03	164.5	2.55	-236.7
L 130 x 130 x 12	23.5	0.508	130	130	12	14	7	30	3.64	3.64	9.19	5.15	4.6	21.59	472.2	472.2	50.44	50.44	3.97	3.97	750.6	5	193.7	2.54	-278.4
L 130 x 130 x 13	25.4	0.508	130	130	13	14	7	32.3	3.68	3.68	9.19	5.2	4.62	20.02	506.5	506.5	54.35	54.35	3.96	3.96	804.9	4.99	208.1	2.54	-298.4
L 130 x 130 x 14	27.2	0.508	130	130	14	14	7	34.7	3.72	3.72	9.19	5.26	4.63	18.68	540.1	540.1	58.2	58.2	3.95	3.95	857.8	4.98	222.3	2.53	-317.8
L 130 x 130 x 16	30.8	0.508	130	130	16	14	7	39.3	3.8	3.8	9.19	5.37	4.66	16.49	605	605	65.75	65.75	3.93	3.93	959.7	4.94	250.3	2.53	-354.7
L 150 x 150 x 10	23	0.586	150	150	10	16	8	29.3	4.03	4.03	10.61	5.71	5.28	25.51	624	624	56.91	56.91	4.62	4.62	992	5.82	256.1	2.96	-368
L 150 x 150 x 12	27.3	0.586	150	150	12	16	8	34.8	4.12	4.12	10.61	5.83	5.29	21.44	736.9	736.9	67.75	67.75	4.6	4.6	1172	5.8	302.1	2.94	-434.9
L 150 x 150 x 13	29.5	0.586	150	150	13	16	8	37.6	4.17	4.17	10.61	5.89	5.3	19.87	791.7	791.7	73.07	73.07	4.59	4.59	1259	5.79	324.6	2.94	-467.1
L 150 x 150 x 14	31.6	0.586	150	150	14	16	8	40.3	4.21	4.21	10.61	5.95	5.32	18.53	845.4	845.4	78.33	78.33	4.58	4.58	1344	5.77	346.9	2.93	-498.5
L 150 x 150 x 15	33.8	0.586	150	150	15	16	8	43	4.25	4.25	10.61	6.01	5.33	17.36	898.1	898.1	83.52	83.52	4.57	4.57	1427	5.76	369	2.93	-529.1
L 150 x 150 x 16	35.9	0.586	150	150	16	16	8	45.7	4.29	4.29	10.61	6.06	5.34	16.34	949.7	949.7	88.65	88.65	4.56	4.56	1509	5.74	390.8	2.92	-558.9
L 150 x 150 x 18	40.1	0.586	150	150	18	16	8	51	4.37	4.37	10.61	6.17	5.37	14.63	1050	1050	98.74	98.74	4.54	4.54	1666	5.71	433.8	2.92	-616.1
L 150 x 150 x 20	44.2	0.586	150	150	20	16	8	56.3	4.44	4.44	10.61	6.28	5.41	13.27	1146	1146	108.6	108.6	4.51	4.51	1817	5.68	476.2	2.91	-670.2
L 160 x 160 x 14	33.9	0.625	160	160	14	17	8.5	43.2	4.45	4.45	11.31	6.29	5.66	18.46	1034	1034	89.5	89.5	4.89	4.89	1644	6.17	423.9	3.13	-609.9
L 160 x 160 x 15	36.2	0.625	160	160	15	17	8.5	46.1	4.49	4.49	11.31	6.35	5.67	17.3	1099	1099	95.47	95.47	4.88	4.88	1747	6.16	450.9	3.13	-647.9
L 160 x 160 x 16	38.4	0.625	160	160	16	17	8.5	49	4.53	4.53	11.31	6.41	5.69	16.28	1163	1163	101.4	101.4	4.87	4.87	1848	6.14	477.7	3.12	-685
L 160 x 160 x 17	40.7	0.625	160	160	17	17	8.5	51.8	4.57	4.57	11.31	6.46	5.7	15.37	1225	1225	107.2	107.2	4.86	4.86	1947	6.13	504.2	3.12	-721.2
L 180 x 180 x 13	35.7	0.705	180	180	13	18	9	45.5	4.9	4.9	12.73	6.93	6.35	19.74	1396	1396	106.5	106.5	5.54	5.54	2220	6.99	571.7	3.55	-824.4
L 180 x 180 x 14	38.3	0.705	180	180	14	18	9	48.8	4.94	4.94	12.73	6.99	6.36	18.4	1493	1493	114.3	114.3	5.53	5.53	2375	6.98	611.4	3.54	-881.8
L 180 x 180 x 15	40.9	0.705	180	180	15	18	9	52.1	4.98	4.98	12.73	7.05	6.37	17.23	1589	1589	122	122	5.52	5.52	2527	6.96	650.6	3.53	-938
L 180 x 180 x 16	43.5	0.705	180	180	16	18	9	55.4	5.02	5.02	12.73	7.1	6.38	16.2	1682	1682	129.7	129.7	5.51	5.51	2675	6.95	689.4	3.53	-993
L 180 x 180 x 17	46	0.705	180	180	17	18	9	58.7	5.06	5.06	12.73	7.16	6.4	15.3	1775	1775	137.2	137.2	5.5	5.5	2822	6.94	727.9	3.52	-1047
L 180 x 180 x 18	48.6	0.705	180	180	18	18	9	61.9	5.1	5.1	12.73	7.22	6.41	14.5	1866	1866	144.7	144.7	5.49	5.49	2965	6.92	766	3.52	-1100
L 180 x 180 x 19	51.1	0.705	180	180	19	18	9	65.1	5.14	5.14	12.73	7.27	6.42	13.78	1955	1955	152.1	152.1	5.48	5.48	3106	6.91	803.8	3.51	-1151
L 180 x 180 x 20	53.7	0.705	180	180	20	18	9	68.3	5.18	5.18	12.73	7.33	6.44	13.13	2043	2043	159.4	159.4	5.47	5.47	3244	6.89	841.3	3.51	-1202
L 200 x 200 x 15	45.6	0.785	200	200	15	18	9	58.1	5.48	5.48	14.14	7.75	7.08	17.2	2209	2209	152.2	152.2	6.17	6.17	3516	7.78	903	3.94	-1306
L 200 x 200 x 16	48.5	0.785	200	200	16	18	9	61.8	5.52	5.52	14.14	7.81	7.09	16.18	2341	2341	161.7	161.7	6.16	6.16	3725	7.76	957.2	3.94	-1384
L 200 x 200 x 17	51.4	0.785	200	200	17	18	9	65.5	5.56	5.56	14.14	7.87	7.1	15.27	2472	2472	171.2	171.2	6.14	6.14	3932	7.75	1011	3.93	-1461
L 200 x 200 x 18	54.2	0.785	200	200	18	18	9	69.1	5.6	5.6	14.14	7.93	7.12	14.46	2600	2600	180.6	180.6	6.13	6.13	4135	7.74	1064	3.92	-1535
L 200 x 200 x 19	57.1	0.785	200	200	19	18	9	72.7	5.64	5.64	14.14	7.98	7.13	13.74	2726	2726	189.9	189.9	6.12	6.12	4335	7.72	1117	3.92	-1609
L 200 x 200 x 20	59.9	0.785	200	200	20	18	9	76.3	5.68	5.68	14.14	8.04	7.15	13.09	2851	2851	199.1	199.1	6.11	6.11	4532	7.7	1169	3.91	-1681
L 200 x 200 x 21	62.8	0.785	200	200	21	18	9	79.9	5.72	5.72	14.14	8.09	7.16	12.5	2973	2973	208.2	208.2	6.1	6.1	4725	7.69	1221	3.91	-1752
L 200 x 200 x 22	65.6	0.785	200	200	22	18	9	83.5	5.76	5.76	14.14	8.15	7.18	11.97	3094	3094	217.3	217.3	6.09	6.09	4915	7.67	1273	3.9	-1821
L 200 x 200 x 23	68.3	0.785	200	200	23	18	9	87.1	5.8	5.8	14.14	8.2	7.19	11.48	3213	3213	226.3	226.3	6.08	6.08	5102	7.66	1324	3.9	-1889
L 200 x 200 x 24	71.1	0.785	200	200	24	18	9	90.6	5.84	5.84	14.14	8.26	7.21	11.03	3331	3331	235.2	235.2	6.06	6.06	5286	7.64	1375	3.9	-1955
L 200 x 200 x 25	73.9	0.785	200	200	25	18	9	94.1	5.88	5.88	14.14	8.31	7.23	10.62	3446	3446	244	244	6.05	6.05	5467	7.62	1426	3.89	-2020
L 200 x 200 x 26	76.6	0.785	200	200	26	18	9	97.6	5.91	5.91	14.14	8.36	7.25	10.24	3560	3560	252.7	252.7	6.04	6.04	5644	7.61	1476	3.89	-2084
L 250 x 250 x 20	75.6	0.985	250	250	20	18	9	96.3	6.93	6.93	17.68	9.81	8.91	13.02	5743	5743	317.9	317.9	7.72	7.72	9144	9.74	2341	4.93	-3401
L 250 x 250 x 21	79.2	0.985	250	250	21	18	9	101	6.97	6.97	17.68	9.86	8.93	12.43	5997	5997	332.7	332.7	7.71	7.71	9548	9.73	2447	4.92	-3550
L 250 x 250 x 22	82.8	0.985	250	250	22	18	9	106	7.01	7.01	17.68	9.92	8.94	11.89	6249	6249	347.4	347.4	7.7	7.7	9946	9.71	2552	4.92	-3697
L 250 x 250 x 23	86.4	0.985	250	250	23	18	9	110	7.05	7.05	17.68	9.97	8.96	11.4	6497	6497	362	362	7.68	7.68	10339	9.69	2655	4.91	-3842
L 250 x 250 x 24	90	0.985	250	250	24	18	9	115	7.09	7.09	17.68	10.03	8.98	10.95	6743	6743	376.5	376.5	7.67	7.67	10727	9.68	2759	4.91	-3984
L 250 x 250 x 25	93.5	0.985	250	250	25	18	9	119	7.13	7.13	17.68	10.08	8.99	10.53	6986	6986	390.9	390.9	7.66	7.66	11110	9.66	2861	4.9	-4124
L 250 x 250 x 26	97	0.985	250	250	26	18	9	124	7.17	7.17	17.68	10.13	9.01	10.15	7226	7226	405.2	405.2	7.65	7.65	11488	9.64	2963	4.9	-4262
L 250 x 250 x 27	101	0.985	250	250	27	18	9	128	7.2	7.2	17.68	10.19	9.03	9.79	7463	7463	419.3	419.3	7.63	7.63	11861	9.62	3065	4.89	-4398
L 250 x 250 x 28	104	0.985	250	250	28	18	9	133	7.24	7.24	17.68	10.24	9.04	9.47	7697	7697	433.4	433.4	7.62	7.62	12229	9.61	3166	4.89	-4532
L 250 x 250 x 35	128	0.985	250	250	35	18	9	163	7.5	7.5	17.68	10.61	9.17	7.69	9264	9264	529.4	529.4	7.54	7.54	14668	9.48	3859	4.86	-5405

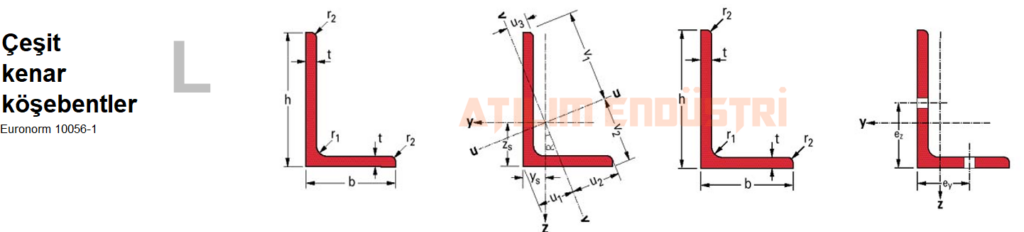

Çeşit Kenar Köşebent profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Çeşit Kenar Köşebent profil ölçüleri

Çeşit Kenarlı Köşebent Ölçüleri ve Ağırlık Tablosu

Çeşit (farklı) kenarlı köşebent ölçü ve kesit değerleri: kenar uzunlukları (h, b), et kalınlığı (t), köşe yarıçapları, kesit alanı, metre ağırlığı ve atalet momentleri. Ölçüler EN 10056-1 esas alınmıştır. 36 kesit.

PROFİL	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	t (mm)	r1 (mm)	r2 (mm)	A (cm²)	Zs (cm)	Ys (cm)	v1 (cm)	v2 (cm)	u1 (cm)	u2 (cm)	u3 (cm)	AG (m²/t)	Iy (cm⁴)	Wel.y (cm³)	Iy (cm)	Iz (cm⁴)	Wel.Z (cm³)	Iz (cm)	Iu (cm⁴)	iu (cm)	Iv (cm⁴)	iv (cm)	Iyz (cm⁴)	a (derece)
L 100 x 65 x 7	8.8	0.321	100	65	7	10	5	11.2	3.23	1.51	6.83	4.9	2.64	3.44	1.66	36.66	112.5	16.61	3.17	37.58	7.53	1.83	128.2	3.39	21.89	1.4	-37.7	22.59
L 100 x 65 x 8	9.9	0.321	100	65	8	10	5	12.7	3.27	1.55	6.81	4.92	2.69	3.43	1.69	32.32	126.8	18.85	3.16	42.23	8.54	1.83	144.4	3.38	24.66	1.4	-42.4	22.53
L 100 x 65 x 9	11.1	0.321	100	65	9	10	5	14.1	3.32	1.59	6.78	4.94	2.74	3.42	1.72	28.94	140.6	21.05	3.15	46.7	9.52	1.82	160	3.36	27.37	1.39	-46.8	22.44
L 100 x 65 x 10	12.3	0.321	100	65	10	10	5	15.6	3.36	1.63	6.76	4.96	2.79	3.41	1.75	26.23	154	23.2	3.14	50.98	10.48	1.81	175	3.35	30.03	1.39	-51	22.35
L 100 x 65 x 12	14.5	0.321	100	65	12	10	5	18.5	3.44	1.71	6.72	4.99	2.88	3.4	1.81	22.17	179.6	27.38	3.12	59.07	12.33	1.79	203.4	3.32	35.23	1.38	-58.7	22.11
L 110 x 70 x 10	13.4	0.351	110	70	10	10	5	17.1	3.69	1.72	7.43	5.38	2.96	3.73	1.84	26.17	206.6	28.27	3.48	65.07	12.31	1.95	233.2	3.69	38.54	1.5	-66.8	21.67
L 110 x 70 x 12	15.9	0.351	110	70	12	10	5	20.3	3.77	1.79	7.38	5.42	3.05	3.72	1.9	22.09	241.5	33.4	3.45	75.54	14.51	1.93	271.8	3.66	45.22	1.49	-77.1	21.46
L 120 x 80 x 8	12.2	0.391	120	80	8	11	5.5	15.5	3.83	1.87	8.23	5.97	3.25	4.19	2.09	32.12	225.7	27.63	3.82	80.76	13.17	2.28	260	4.1	46.39	1.73	-78.5	23.65
L 120 x 80 x 10	15	0.391	120	80	10	11	5.5	19.1	3.92	1.95	8.19	6.01	3.35	4.17	2.15	26.01	275.5	34.1	3.8	98.11	16.21	2.26	317	4.07	56.6	1.72	-95.3	23.53
L 120 x 80 x 12	17.8	0.391	120	80	12	11	5.5	22.7	4	2.03	8.14	6.04	3.45	4.16	2.2	21.93	322.8	40.37	3.77	114.3	19.14	2.24	370.7	4.04	66.45	1.71	-110.8	23.37
L 125 x 75 x 8	12.2	0.391	125	75	8	11	5.5	15.5	4.14	1.68	8.44	5.87	2.98	4.14	1.81	32.12	247.3	29.57	4	67.61	11.61	2.09	274.2	4.21	40.71	1.62	-74.5	19.84
L 125 x 75 x 9	13.6	0.391	125	75	9	11	5.5	17.3	4.18	1.72	8.41	5.89	3.03	4.12	1.84	28.73	275	33.06	3.98	74.96	12.97	2.08	304.8	4.19	45.23	1.62	-82.7	19.78
L 125 x 75 x 10	15	0.391	125	75	10	11	5.5	19.1	4.23	1.76	8.38	5.91	3.08	4.11	1.87	26.01	302	36.5	3.97	82.05	14.29	2.07	334.4	4.18	49.65	1.61	-90.4	19.71
L 125 x 75 x 12	17.8	0.391	125	75	12	11	5.5	22.7	4.31	1.84	8.33	5.96	3.17	4.09	1.93	21.93	354	43.22	3.95	95.52	16.87	2.05	391.2	4.15	58.28	1.6	-104.9	19.54
L 130 x 90 x 10	16.6	0.431	130	90	10	11	5	21.2	4.16	2.19	8.93	6.67	3.75	4.62	2.49	25.96	359.7	40.7	4.12	141.8	20.82	2.59	421.5	4.46	79.92	1.94	-131.6	25.19
L 130 x 90 x 12	19.7	0.43	130	90	12	12	6	25.1	4.24	2.26	8.9	6.69	3.84	4.59	2.51	21.8	420.4	47.97	4.09	164.5	24.42	2.56	491.6	4.42	93.31	1.93	-152.6	25.02
L 130 x 90 x 14	22.8	0.431	130	90	14	11	5	29	4.33	2.34	8.85	6.73	3.95	4.61	2.6	18.94	481.4	55.5	4.07	187.9	28.24	2.55	561.9	4.4	107.4	1.93	-173.5	24.89
L 140 x 90 x 8	14	0.451	140	90	8	11	5.5	17.9	4.49	2.03	9.56	6.81	3.58	4.83	2.27	32.08	360	37.86	4.49	118.2	16.96	2.57	409.3	4.78	68.9	1.96	-119.8	22.38
L 140 x 90 x 10	17.4	0.451	140	90	10	11	5.5	22.1	4.58	2.11	9.52	6.85	3.69	4.81	2.33	25.94	440.9	46.81	4.46	144.1	20.91	2.55	500.8	4.76	84.19	1.95	-146.2	22.28
L 140 x 90 x 12	20.6	0.451	140	90	12	11	5.5	26.3	4.66	2.19	9.47	6.89	3.79	4.79	2.39	21.83	518.1	55.5	4.44	168.4	24.72	2.53	587.6	4.73	98.93	1.94	-170.6	22.15
L 140 x 90 x 14	23.8	0.451	140	90	14	11	5.5	30.4	4.74	2.27	9.43	6.92	3.88	4.78	2.45	18.9	591.9	63.96	4.41	191.3	28.41	2.51	670	4.7	113.3	1.93	-193.3	21.99
L 150 x 75 x 9	15.4	0.44	150	75	9	12	6	19.6	5.26	1.57	9.82	6.59	2.85	4.41	1.61	28.59	455.2	46.74	4.82	77.91	13.14	1.99	483.2	4.97	49.95	1.6	-106.4	14.72
L 150 x 75 x 10	17	0.44	150	75	10	12	6	21.7	5.31	1.61	9.78	6.62	2.9	4.39	1.65	25.87	500.6	51.65	4.81	85.37	14.5	1.99	531.1	4.95	54.87	1.59	-116.6	14.66
L 150 x 75 x 11	18.6	0.44	150	75	11	12	6	23.7	5.35	1.65	9.75	6.65	2.95	4.37	1.68	23.64	545	56.49	4.8	92.57	15.83	1.98	577.9	4.94	59.7	1.59	-126.3	14.59
L 150 x 75 x 12	20.2	0.44	150	75	12	12	6	25.7	5.4	1.69	9.72	6.68	2.99	4.36	1.72	21.78	588.4	61.27	4.78	99.55	17.14	1.97	623.5	4.92	64.45	1.58	-135.6	14.51
L 150 x 90 x 10	18.2	0.47	150	90	10	12	6	23.2	5	2.04	10.1	7.07	3.61	4.97	2.2	25.84	533.1	53.29	4.8	146.1	20.98	2.51	591.3	5.05	87.93	1.95	-160.9	19.87
L 150 x 90 x 11	19.9	0.47	150	90	11	12	6	25.3	5.04	2.08	10.07	7.09	3.66	4.95	2.23	23.61	580.7	58.3	4.79	158.7	22.91	2.5	643.7	5.04	95.7	1.94	-174.7	19.81
L 150 x 90 x 12	21.6	0.47	150	90	12	12	6	27.5	5.08	2.12	10.05	7.11	3.71	4.94	2.26	21.75	627.3	63.25	4.77	170.9	24.82	2.49	694.8	5.03	103.4	1.94	-188.1	19.75
L 150 x 90 x 15	26.6	0.47	150	90	15	12	6	33.9	5.21	2.23	9.98	7.17	3.84	4.92	2.36	17.65	761.1	77.7	4.74	205.5	30.36	2.46	840.9	4.98	125.7	1.93	-225.2	19.51
L 150 x 100 x 10	19	0.49	150	100	10	12	6	24.2	4.81	2.34	10.27	7.48	4.08	5.25	2.64	25.83	552.6	54.23	4.78	198.5	25.92	2.87	637.3	5.14	113.8	2.17	-192.8	23.72
L 150 x 100 x 12	22.5	0.49	150	100	12	12	6	28.7	4.9	2.42	10.23	7.52	4.18	5.23	2.7	21.72	650.5	64.38	4.76	232.6	30.69	2.85	749.3	5.11	133.9	2.16	-225.9	23.61
L 150 x 100 x 14	26.1	0.49	150	100	14	12	6	33.2	4.98	2.5	10.19	7.55	4.28	5.22	2.75	18.79	744.4	74.27	4.74	264.9	35.32	2.82	855.9	5.08	153.4	2.15	-256.8	23.48
L 200 x 100 x 10	23	0.587	200	100	10	15	7.5	29.2	6.93	2.01	13.15	8.74	3.72	5.94	2.09	25.58	1219	93.24	6.46	210.3	26.33	2.68	1294	6.65	134.5	2.14	-286.8	14.82
L 200 x 100 x 12	27.3	0.587	200	100	12	15	7.5	34.8	7.03	2.1	13.08	8.81	3.82	5.89	2.17	21.49	1440	111	6.43	247.2	31.28	2.67	1529	6.63	158.5	2.13	-337.3	14.74
L 200 x 100 x 14	31.6	0.587	200	100	14	15	7.5	40.3	7.12	2.18	13.01	8.86	3.91	5.85	2.24	18.57	1654	128.4	6.41	282.2	36.08	2.65	1755	6.6	181.7	2.12	-384.8	14.65
L 200 x 100 x 15	33.7	0.587	200	100	15	15	7.5	43	7.16	2.22	12.98	8.89	3.95	5.84	2.27	17.4	1758	137	6.4	299.1	38.44	2.64	1865	6.59	193.1	2.12	-407.4	14.59

Kutu Profil profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Kutu Profil profil ölçüleri

Kutu Profil (RHS / SHS) Ölçüleri ve Ağırlık Tablosu

Kare ve dikdörtgen kutu profillerin ölçü ve kesit değerleri: dış ölçüler (h, b), et kalınlığı (t), kesit alanı (A), metre ağırlığı (G), atalet yarıçapı ve burulma değerleri. SHS kare, RHS dikdörtgen kutu profili ifade eder. 20x20 – 400x400 aralığında 273 kesit.

PROFİL	G (kg/m)	AL (m²/m)	A (cm2)	h (mm)	b (mm)	t (mm)	AG (m²/t)	ix (cm)	Wx (cm3)	iy (cm)	Wy (cm3)	Ix (cm4)	Iy (cm4)	Wpl.x (cm3)	Wpl.y (cm3)	It (cm4)
RHS20202	1.05	0.073	1.34	20	20	2	69.52	0.72	0.692	0.72	0.692	0.692	0.692	0.879	0.879	1.20
RHS30302	1.68	0.113	2.14	30	30	2	67.26	1.13	1.81	1.13	1.81	2.72	2.72	2.21	2.21	4.51
RHS30302,5	2.03	0.112	2.59	30	30	2.5	55.17	1.1	2.1	1.1	2.1	3.16	3.16	2.61	2.61	5.35
RHS30303	2.36	0.111	3.01	30	30	3	47.03	1.08	2.34	1.08	2.34	3.5	3.5	2.96	2.96	6.06
RHS40202	1.68	0.153	2.14	40	20	2	91.07	1.38	2.02	0.793	1.34	4.05	1.34	2.62	1.60	3.42
RHS40202,5	2.03	0.152	2.59	40	20	2.5	74.88	1.35	2.35	0.77	1.54	4.69	1.54	3.09	1.88	4.01
RHS40203	2.36	0.151	3.01	40	20	3	63.98	1.32	2.6	0.748	1.68	5.1	1.68	3.51	2.12	4.48
RHS40402	2.31	0.153	2.94	40	40	2	66.23	1.54	3.47	1.54	3.47	6.94	6.94	4.14	4.14	11.2
RHS40402,5	2.82	0.152	3.59	40	40	2.5	53.9	1.51	4.11	1.51	4.11	8.22	8.22	4.97	4.97	13.5
RHS40403	3.3	0.151	4.21	40	40	3	45.76	1.49	4.66	1.49	4.66	9.32	9.32	5.72	5.72	15.6
RHS40404	4.2	0.149	5.35	40	40	4	35.48	1.44	5.54	1.44	5.54	11.1	11.1	7.02	7.02	19.2
RHS50302	2.31	0.193	2.94	50	30	2	83.55	1.8	3.81	1.21	2.86	9.51	4.29	4.75	3.33	9.72
RHS50302,5	2.82	0.192	3.59	50	30	2.5	68.09	1.77	4.52	1.19	3.37	11.3	5.05	5.70	3.99	11.7
RHS50303	3.3	0.191	4.21	50	30	3	57.88	1.75	5.13	1.16	3.8	12.8	5.7	6.57	4.58	13.4
RHS50304	4.2	0.189	5.35	50	30	4	45.00	1.69	6.1	1.12	4.46	15.3	6.69	8.05	5.58	16.2
RHS50502	2.93	0.193	3.74	50	50	2	65.87	1.95	5.66	1.95	5.66	14.1	14.1	6.66	6.66	22.6
RHS50502,5	3.6	0.192	4.59	50	50	2.5	53.33	1.92	6.78	1.92	6.78	16.9	16.9	8.07	8.07	27.4
RHS50503	4.25	0.191	5.41	50	50	3	44.94	1.9	7.79	1.9	7.79	19.5	19.5	9.38	9.38	32.0
RHS50504	5.45	0.189	6.95	50	50	4	34.68	1.85	9.49	1.85	9.49	23.7	23.7	11.7	11.7	40.0
RHS50505	6.56	0.188	8.36	50	50	5	28.66	1.8	10.8	1.8	10.8	27	27	13.7	13.7	46.8
RHS60402	2.93	0.233	3.74	60	40	2	79.52	2.22	6.14	1.62	4.92	18.4	9.83	7.48	5.66	20.6
RHS60402,5	3.6	0.232	4.59	60	40	2.5	64.44	2.19	7.36	1.6	5.87	22.1	11.7	9.06	6.84	25.0
RHS60403	4.25	0.231	5.41	60	40	3	54.35	2.17	8.46	1.58	6.72	25.4	13.4	10.5	7.94	29.1
RHS60404	5.45	0.229	6.95	60	40	4	42.02	2.11	10.3	1.53	8.14	31	16.3	13.2	9.90	36.3
RHS60405	6.56	0.228	8.36	60	40	5	34.76	2.06	11.8	1.48	9.21	35.3	18.4	15.4	11.5	42.2
RHS60602	3.56	0.233	4.54	60	60	2	65.45	2.35	8.38	2.35	8.38	25.1	25.1	9.80	9.80	39.7
RHS60602,5	4.39	0.232	5.59	60	60	2.5	52.85	2.33	10.1	2.33	10.1	30.3	30.3	11.9	11.9	48.5
RHS60603	5.19	0.231	6.61	60	60	3	44.51	2.31	11.7	2.31	11.7	35.1	35.1	13.9	13.9	56.9
RHS60604	6.71	0.229	8.55	60	60	4	34.13	2.26	14.5	2.26	14.5	43.6	43.6	17.7	17.7	72.2
RHS60605	8.13	0.228	10.4	60	60	5	28.04	2.21	16.8	2.21	16.8	50.5	50.5	21.0	21.0	85.6
RHS60606	9.45	0.226	12	60	60	6	23.92	2.16	18.7	2.16	18.7	56.1	56.1	23.6	23.6	96.9
RHS60606,3	9.55	0.225	12.2	60	60	6.3	23.56	2.11	18.1	2.11	18.1	54.4	54.4	23.5	23.5	98.7
RHS70502	3.56	0.273	4.54	70	50	2	76.69	2.63	8.99	2.03	7.5	31.5	18.8	10.8	8.58	37.4
RHS70502,5	4.39	0.272	5.59	70	50	2.5	61.96	2.61	10.9	2.01	9.04	38	22.6	13.2	10.4	45.6
RHS70503	5.19	0.271	6.61	70	50	3	52.22	2.58	12.6	1.99	10.4	44.1	26.1	15.4	12.2	53.4
RHS70504	6.71	0.269	8.55	70	50	4	40.09	2.53	15.6	1.94	12.9	54.7	32.2	19.5	15.4	67.6
RHS70505	8.13	0.268	10.4	70	50	5	32.96	2.48	18.1	1.9	14.9	63.5	37.2	23.2	18.3	79.9
RHS70702,5	5.17	0.272	6.59	70	70	2.5	52.61	2.74	14.1	2.74	14.1	49.4	49.4	16.5	16.5	78.3
RHS70703	6.13	0.271	7.81	70	70	3	44.21	2.71	16.4	2.71	16.4	57.5	57.5	19.4	19.4	92.2
RHS70704	7.97	0.269	10.1	70	70	4	33.75	2.67	20.6	2.67	20.6	72.1	72.1	24.6	24.6	118
RHS70705	9.7	0.268	12.4	70	70	5	27.63	2.62	24.2	2.62	24.2	84.6	84.6	29.7	29.7	141
RHS70706	11.3	0.266	14.4	70	70	6	23.54	2.57	27.2	2.57	27.2	95.2	95.2	33.7	33.7	162
RHS70706,3	11.5	0.265	14.7	70	70	6.3	23.04	2.53	26.8	2.53	26.8	93.8	93.8	33.9	33.9	166
RHS80402	3.56	0.313	4.54	80	40	2	87.92	2.87	9.34	1.67	6.36	37.4	12.7	11.6	7.17	30.8
RHS80402,5	4.39	0.312	5.59	80	40	2.5	71.07	2.84	11.3	1.65	7.63	45.1	15.3	14.1	8.71	37.5
RHS80403	5.19	0.311	6.61	80	40	3	59.92	2.81	13.1	1.63	8.78	52.3	17.6	16.5	10.2	43.7
RHS80404	6.71	0.309	8.55	80	40	4	46.05	2.75	16.2	1.59	10.7	64.8	21.5	20.9	12.8	54.8
RHS80405	8.13	0.308	10.4	80	40	5	37.88	2.69	18.8	1.54	12.3	75.1	24.6	24.9	15.1	64.2
RHS80602	4.19	0.313	5.34	80	60	2	74.70	3.05	12.4	2.44	10.6	49.5	31.9	14.7	12.1	61.1
RHS80602,5	5.17	0.312	6.59	80	60	2.5	60.35	3.02	15	2.42	12.9	60.1	38.6	18.0	14.8	74.9
RHS80603	6.12	0.311	7.81	80	60	3	50.82	3	17.5	2.4	15	70	44.9	21.1	17.3	88.1
RHS80604	7.97	0.309	10.1	80	60	4	38.77	2.94	22	2.35	18.7	87.9	56.1	26.8	22.0	113
RHS80605	9.7	0.308	12.4	80	60	5	31.75	2.89	25.8	2.31	21.9	103	65.7	32.4	26.5	134
RHS80803	7.07	0.311	9.01	80	80	3	43.99	3.12	22	3.12	22	87.8	87.8	25.8	25.8	140
RHS80804	9.22	0.309	11.7	80	80	4	33.51	3.07	27.8	3.07	27.8	111	111	32.9	32.9	180
RHS80805	11.3	0.308	14.4	80	80	5	27.26	3.03	32.9	3.03	32.9	131	131	39.9	39.9	216
RHS80806	13.2	0.306	16.8	80	80	6	23.18	2.98	37.3	2.98	37.3	149	149	45.6	45.6	250
RHS80806,3	13.5	0.305	17.2	80	80	6.3	22.59	2.94	37.1	2.94	37.1	149	149	46.1	46.1	259
RHS80808	16.4	0.302	20.8	80	80	8	18.41	2.84	42.1	2.84	42.1	168	168	53.7	53.7	302
RHS90502	4.19	0.353	5.34	90	50	2	84.25	3.29	12.9	2.09	9.35	57.9	23.4	15.7	10.5	53.3
RHS90502,5	5.17	0.352	6.59	90	50	2.5	68.09	3.27	15.6	2.07	11.3	70.3	28.2	19.2	12.8	65.2
RHS90503	6.13	0.351	7.81	90	50	3	57.26	3.24	18.2	2.05	13.1	81.9	32.7	22.6	15.0	76.4
RHS90504	7.97	0.349	10.1	90	50	4	43.79	3.18	22.8	2	16.3	103	41	28.6	19.0	97.2
RHS90505	9.7	0.348	12.4	90	50	5	35.88	3.12	26.8	1.96	18.9	121	47	34.6	22.8	115
RHS90903	8.01	0.351	10.2	90	90	3	43.82	3.53	28.3	3.53	28.3	127	127	33.0	33.0	201
RHS90904	10.5	0.349	13.2	90	90	4	33.24	3.48	36	3.48	36	162	162	41.9	41.9	261
RHS90905	12.8	0.348	16.4	90	90	5	27.19	3.43	42.9	3.43	42.9	193	193	51.6	51.6	315
RHS90906	15.1	0.346	19.2	90	90	6	22.91	3.39	49	3.39	49	220	220	59.4	59.4	366
RHS90906,3	15.5	0.345	19.7	90	90	6.3	22.26	3.35	49.1	3.35	49.1	221	221	60.1	60.1	380
RHS90908	18.9	0.342	24	90	90	8	18.10	3.25	56.6	3.25	56.6	255	255	71.1	71.1	450
RHS10010010	25.6	0.379	32.6	100	100	10	14.80	3.55	82.2	3.55	82.2	411	411	105	105	740
RHS10010012	28.3	0.376	36.1	100	100	12	13.29	3.36	81.6	3.36	81.6	408	408	110	110	778
RHS10010012,5	29.1	0.375	37	100	100	12.5	12.89	3.33	82.1	3.33	82.1	410	410	111	111	783
RHS1001003	8.96	0.391	11.4	100	100	3	43.64	3.94	35.4	3.94	35.4	177	177	41.1	41.1	278
RHS1001004	11.7	0.389	14.9	100	100	4	33.25	3.89	45.3	3.89	45.3	226	226	53.0	53.0	362
RHS1001005	14.4	0.388	18.4	100	100	5	26.94	3.84	54.2	3.84	54.2	271	271	64.8	64.8	439
RHS1001006	17	0.386	21.6	100	100	6	22.71	3.79	62.3	3.79	62.3	311	311	74.9	74.9	512
RHS1001006,3	17.5	0.385	22.2	100	100	6.3	22.00	3.76	62.8	3.76	62.8	314	314	76.1	76.1	533
RHS1001008	21.4	0.382	27.2	100	100	8	17.85	3.67	73.2	3.67	73.2	366	366	90.8	90.8	638
RHS100402,5	5.17	0.392	6.59	100	40	2.5	75.82	3.47	15.9	1.69	9.39	79	19	20.2	10.6	50.4
RHS100403	6.13	0.391	7.81	100	40	3	63.78	3.44	18.5	1.67	10.8	92.3	21.7	23.7	12.4	58.8
RHS100404	7.97	0.389	10.1	100	40	4	48.81	3.38	23.1	1.62	13.3	116	26.7	30.0	15.6	74.0
RHS100405	9.7	0.388	12.4	100	40	5	40.00	3.31	27.1	1.58	15.4	136	30.8	36.3	18.6	86.9
RHS100502,5	5.56	0.392	7.09	100	50	2.5	70.50	3.59	18.2	2.09	12.4	91.2	31.1	22.6	14.0	75.2
RHS100503	6.6	0.391	8.41	100	50	3	59.24	3.56	21.3	2.07	14.4	106	36.1	26.6	16.4	88.3
RHS100504	8.59	0.389	10.9	100	50	4	45.29	3.5	26.8	2.03	18	134	44.9	33.8	20.8	113
RHS100505	10.5	0.388	13.4	100	50	5	36.95	3.44	31.6	1.98	21	158	52.5	41.0	25.0	134
RHS100506	12.3	0.386	15.6	100	50	6	31.38	3.38	35.8	1.94	23.5	179	58.7	46.7	28.4	152
RHS100506,3	12.5	0.385	15.9	100	50	6.3	30.80	3.32	35.1	1.91	23.3	176	58.2	46.6	28.5	156
RHS100602,5	5.96	0.392	7.6	100	60	2.5	65.77	3.69	20.6	2.49	15.6	103	46.9	25.1	17.7	103
RHS100603	7.07	0.391	9.01	100	60	3	55.30	3.66	24.1	2.46	18.2	121	54.6	29.5	20.8	121
RHS100604	9.22	0.389	11.7	100	60	4	42.19	3.6	30.5	2.42	22.9	153	68.7	37.6	26.5	156
RHS100605	11.3	0.388	14.4	100	60	5	34.34	3.55	36.2	2.37	26.9	181	80.8	45.8	32.0	187
RHS100606	13.2	0.386	16.8	100	60	6	29.24	3.49	41.1	2.33	30.4	205	91.2	52.4	36.5	214
RHS100606,3	13.5	0.385	17.2	100	60	6.3	28.52	3.44	40.7	2.3	30.3	203	90.9	52.7	36.9	221
RHS100802,5	6.74	0.392	8.59	100	80	2.5	58.16	3.84	25.4	3.24	22.5	127	90.2	29.9	25.7	166
RHS100803	8.01	0.391	10.2	100	80	3	48.81	3.82	29.8	3.22	26.4	149	106	35.3	30.3	196
RHS100804	10.5	0.389	13.3	100	80	4	37.05	3.77	37.9	3.17	33.5	189	134	45.3	38.9	253
RHS100805	12.8	0.388	16.4	100	80	5	30.31	3.72	45.2	3.12	39.9	226	160	55.3	47.4	306
RHS100806	15.1	0.386	19.2	100	80	6	25.56	3.67	51.7	3.08	45.5	258	182	63.6	54.5	355
RHS100806,3	15.5	0.385	19.7	100	80	6.3	24.84	3.62	51.8	3.04	45.7	259	183	64.4	55.2	369
RHS12012010	31.8	0.459	40.6	120	120	10	14.43	4.38	129	4.38	129	777	777	162	162	1363
RHS12012012	35.8	0.456	45.7	120	120	12	12.74	4.2	134	4.2	134	806	806	174	174	1498
RHS12012012,5	36.9	0.455	47	120	120	12.5	12.33	4.17	136	4.17	136	817	817	178	178	1524
RHS1201203	10.8	0.471	13.8	120	120	3	43.61	4.76	52.1	4.76	52.1	312	312	60.0	60.0	488
RHS1201204	14.2	0.469	18.1	120	120	4	33.03	4.71	67	4.71	67	402	402	78.0	78.0	637
RHS1201205	17.5	0.468	22.4	120	120	5	26.74	4.66	80.9	4.66	80.9	485	485	95.7	95.7	776
RHS1201206	20.7	0.466	26.4	120	120	6	22.51	4.61	93.7	4.61	93.7	562	562	111	111	911
RHS1201206,3	21.4	0.465	27.3	120	120	6.3	21.73	4.58	95.3	4.58	95.3	572	572	114	114	952
RHS1201208	26.4	0.462	33.6	120	120	8	17.50	4.49	113	4.49	113	677	677	138	138	1156
RHS120602,5	6.74	0.472	8.59	120	60	2.5	70.03	4.33	26.9	2.53	18.4	161	55.2	33.1	20.6	132
RHS120603	8.01	0.471	10.2	120	60	3	58.80	4.3	31.5	2.51	21.5	189	64.4	39.0	24.2	156
RHS120604	10.5	0.469	13.3	120	60	4	44.67	4.25	40.1	2.47	27.1	241	81.2	50.1	30.9	201
RHS120605	12.8	0.468	16.4	120	60	5	36.56	4.19	47.8	2.42	32	287	96	61.2	37.5	241
RHS120606	15.1	0.466	19.2	120	60	6	30.86	4.13	54.7	2.38	36.3	328	109	70.3	43.0	277
RHS120606,3	15.5	0.465	19.7	120	60	6.3	30.00	4.07	54.5	2.35	36.4	327	109	71.0	43.6	287
RHS120608	18.9	0.462	24	120	60	8	24.44	3.95	62.6	2.27	41.3	375	124	83.8	51.1	334
RHS120803	9	0.471	11.4	120	80	3	52.33	4.49	38.4	3.29	30.9	230	123	46.0	34.9	255
RHS120804	11.7	0.469	14.9	120	80	4	40.09	4.44	49.1	3.24	39.3	295	157	59.4	45.0	331
RHS120805	14.4	0.468	18.4	120	80	5	32.50	4.39	58.9	3.2	46.9	353	188	72.7	54.9	400
RHS120806	17	0.466	21.6	120	80	6	27.41	4.33	67.7	3.15	53.8	406	215	84.0	63.4	466
RHS120806,3	17.5	0.465	22.2	120	80	6.3	26.57	4.28	68.1	3.12	54.3	408	217	85.2	64.4	485
RHS120808	21.4	0.462	27.2	120	80	8	21.59	4.18	79.3	3.04	62.9	476	252	102	76.7	578
RHS14014010	38.1	0.539	48.6	140	140	10	14.15	5.2	187	5.2	187	1312	1312	231	231	2258
RHS14014012	43.4	0.536	55.3	140	140	12	12.35	5.03	200	5.03	200	1398	1398	253	253	2542
RHS14014012,5	44.8	0.535	57	140	140	12.5	11.94	5	204	5	204	1425	1425	259	259	2603
RHS1401404	16.8	0.549	21.3	140	140	4	32.68	5.52	93.1	5.52	93.1	652	652	108	108	1024
RHS1401405	20.7	0.548	26.4	140	140	5	26.47	5.48	113	5.48	113	791	791	133	133	1252
RHS1401406	24.5	0.546	31.2	140	140	6	22.29	5.43	131	5.43	131	920	920	155	155	1476
RHS1401406,3	25.4	0.545	32.3	140	140	6.3	21.46	5.39	134	5.39	134	941	941	159	159	1546
RHS1401408	31.4	0.542	40	140	140	8	17.26	5.3	161	5.3	161	1127	1127	194	194	1892
RHS140804	13	0.549	16.5	140	80	4	42.23	5.1	61.4	3.3	45.1	430	180	75.1	51.1	411
RHS140805	16	0.548	20.4	140	80	5	34.25	5.04	73.9	3.26	54	517	216	92.1	62.4	498
RHS140806	18.9	0.546	24	140	80	6	28.89	4.98	85.3	3.21	62	597	248	107	72.3	581
RHS140806,3	19.4	0.545	24.8	140	80	6.3	28.09	4.93	86.1	3.19	62.9	603	251	109	74.1	605
RHS140808	23.9	0.542	30.4	140	80	8	22.68	4.82	101	3.1	73.3	708	293	131	88.2	725
RHS15010010	33.4	0.579	42.6	150	100	10	17.34	5.22	155	3.8	123	1162	614	199	150	1412
RHS15010012	37.7	0.576	48.1	150	100	12	15.28	5.01	161	3.65	128	1207	642	215	163	1551
RHS15010012,5	38.9	0.575	49.5	150	100	12.5	14.78	4.97	163	3.63	130	1225	651	219	166	1579
RHS1501004	14.9	0.589	18.9	150	100	4	39.53	5.6	79.3	4.1	63.7	595	319	95.3	72.2	662
RHS1501005	18.3	0.588	23.4	150	100	5	32.13	5.55	95.9	4.05	76.8	719	384	117	88.5	806
RHS1501006	21.7	0.586	27.6	150	100	6	27.00	5.5	111	4.01	88.8	835	444	136	103	945
RHS1501006,3	22.4	0.585	28.5	150	100	6.3	26.12	5.45	113	3.98	90.5	848	453	139	106	988
RHS1501008	27.7	0.582	35.2	150	100	8	21.01	5.35	134	3.9	107	1008	536	169	128	1198
RHS15015010	41.3	0.579	52.6	150	150	10	14.02	5.61	220	5.61	220	1653	1653	269	269	2822
RHS15015012	47.1	0.576	60.1	150	150	12	12.23	5.44	237	5.44	237	1780	1780	298	298	3203
RHS15015012,5	48.7	0.575	62	150	150	12.5	11.81	5.41	242	5.41	242	1817	1817	305	305	3287
RHS15015016	58.7	0.569	74.8	150	150	16	9.69	5.18	268	5.18	268	2009	2009	352	352	3768
RHS1501504	18	0.589	22.9	150	150	4	32.72	5.93	108	5.93	108	808	808	124	124	1265
RHS1501505	22.3	0.588	28.4	150	150	5	26.37	5.89	131	5.89	131	982	982	153	153	1550
RHS1501506	26.4	0.586	33.6	150	150	6	22.20	5.84	153	5.84	153	1146	1146	179	179	1830
RHS1501506,3	27.4	0.585	34.8	150	150	6.3	21.35	5.8	156	5.8	156	1174	1174	185	185	1918
RHS1501508	33.9	0.582	43.2	150	150	8	17.17	5.71	188	5.71	188	1412	1412	226	226	2355
RHS16016010	44.4	0.619	56.6	160	160	10	13.94	6.02	256	6.02	256	2048	2048	311	311	3471
RHS16016012	50.9	0.616	64.9	160	160	12	12.10	5.86	278	5.86	278	2224	2224	346	346	3967
RHS16016012,5	52.6	0.615	67	160	160	12.5	11.69	5.83	284	5.83	284	2275	2275	355	355	4077
RHS16016016	63.7	0.609	81.2	160	160	16	9.56	5.6	318	5.6	318	2546	2546	413	413	4731
RHS1601604	19.3	0.629	24.5	160	160	4	32.59	6.34	123	6.34	123	987	987	142	142	1542
RHS1601605	23.8	0.628	30.4	160	160	5	26.39	6.29	150	6.29	150	1202	1202	175	175	1892
RHS1601606	28.3	0.626	36	160	160	6	22.12	6.25	176	6.25	176	1405	1405	206	206	2236
RHS1601606,3	29.3	0.625	37.4	160	160	6.3	21.33	6.21	180	6.21	180	1442	1442	212	212	2343
RHS1601608	36.5	0.622	46.4	160	160	8	17.04	6.12	218	6.12	218	1741	1741	260	260	2887
RHS1608010	31.8	0.619	40.6	160	80	10	19.47	5.32	143	3.06	95	1146	380	191	117	1018
RHS1608012	35.8	0.616	45.7	160	80	12	17.21	5.06	146	2.93	97.8	1171	391	204	125	1090
RHS1608012,5	36.9	0.615	47	160	80	12.5	16.67	5.02	148	2.9	98.9	1185	396	208	127	1103
RHS160804	14.2	0.629	18.1	160	80	4	44.30	5.74	74.7	3.35	50.9	598	204	92.3	57.1	494
RHS160805	17.5	0.628	22.4	160	80	5	35.89	5.68	90.2	3.3	61	722	244	113	69.9	599
RHS160806	20.7	0.626	26.4	160	80	6	30.24	5.62	105	3.26	70.2	836	281	132	81.1	699
RHS160806,3	21.4	0.625	27.3	160	80	6.3	29.21	5.57	106	3.24	71.4	846	286	135	83.3	729
RHS160808	26.4	0.622	33.6	160	80	8	23.56	5.46	125	3.16	83.7	1001	335	162	99.8	875
RHS18010010	38.1	0.699	48.6	180	100	10	18.35	6.19	207	3.89	147	1859	736	268	177	1843
RHS18010012	43.4	0.696	55.3	180	100	12	16.04	5.96	218	3.76	156	1965	782	293	194	2048
RHS18010012,5	44.8	0.695	57	180	100	12.5	15.51	5.92	222	3.74	159	2001	796	299	199	2090
RHS1801004	16.8	0.709	21.3	180	100	4	42.20	6.59	103	4.18	74.8	926	374	125	83.6	854
RHS1801005	20.7	0.708	26.4	180	100	5	34.20	6.53	125	4.14	90.4	1124	452	154	103	1042
RHS1801006	24.5	0.706	31.2	180	100	6	28.82	6.48	146	4.1	105	1310	524	180	120	1223
RHS1801006,3	25.4	0.705	32.3	180	100	6.3	27.76	6.43	148	4.07	107	1335	536	185	123	1279
RHS1801008	31.4	0.702	40	180	100	8	22.36	6.32	178	3.99	127	1598	637	225	150	1557
RHS18018010	50.7	0.699	64.6	180	180	10	13.79	6.84	335	6.84	335	3017	3017	404	404	5052
RHS18018012	58.5	0.696	74.5	180	180	12	11.90	6.68	369	6.68	369	3321	3321	454	454	5831
RHS18018012,5	60.5	0.695	77	180	180	12.5	11.49	6.65	378	6.65	378	3406	3406	467	467	6008
RHS18018016	73.8	0.689	94	180	180	16	9.34	6.43	432	6.43	432	3887	3887	550	550	7100
RHS1801804	21.8	0.709	27.7	180	180	4	32.52	7.16	158	7.16	158	1422	1422	181	181	2211
RHS1801805	27	0.708	34.4	180	180	5	26.22	7.11	193	7.11	193	1737	1737	224	224	2719
RHS1801806	32.1	0.706	40.8	180	180	6	21.99	7.06	226	7.06	226	2037	2037	264	264	3219
RHS1801806,3	33.3	0.705	42.4	180	180	6.3	21.17	7.03	233	7.03	233	2096	2096	272	272	3377
RHS1801808	41.5	0.702	52.8	180	180	8	16.92	6.94	283	6.94	283	2546	2546	335	335	4178
RHS20010010	41.3	0.779	52.6	200	100	10	18.86	6.82	244	3.94	164	2444	818	318	195	2137
RHS20010012	47.1	0.776	60.1	200	100	12	16.48	6.59	261	3.82	175	2607	876	350	215	2387
RHS20010012,5	48.7	0.775	62	200	100	12.5	15.91	6.55	266	3.79	178	2659	892	359	220	2440
RHS2001004	18	0.789	22.9	200	100	4	43.83	7.23	120	4.23	82.2	1200	411	147	91.2	985
RHS2001005	22.3	0.788	28.4	200	100	5	35.34	7.17	146	4.19	99.4	1459	497	181	112	1203
RHS2001006	26.4	0.786	33.6	200	100	6	29.77	7.12	170	4.14	115	1703	577	213	131	1414
RHS2001006,3	27.4	0.785	34.8	200	100	6.3	28.65	7.06	174	4.12	118	1739	591	218	135	1479
RHS2001008	33.9	0.782	43.2	200	100	8	23.07	6.95	209	4.04	141	2091	705	267	164	1801
RHS20012010	44.4	0.779	56.6	200	120	10	17.55	7.04	281	4.72	210	2806	1262	356	250	2988
RHS20012012	50.9	0.776	64.9	200	120	12	15.25	6.84	303	4.59	228	3031	1368	395	278	3389
RHS20012012,5	52.6	0.775	67	200	120	12.5	14.73	6.8	310	4.57	233	3099	1397	405	285	3477
RHS2001204	19.3	0.789	24.5	200	120	4	40.88	7.43	135	5.02	103	1353	618	163	115	1346
RHS2001205	23.8	0.788	30.4	200	120	5	33.11	7.37	165	4.97	125	1649	750	201	142	1648
RHS2001206	28.3	0.786	36	200	120	6	27.77	7.32	193	4.93	146	1929	874	236	166	1943
RHS2001206,3	29.3	0.785	37.4	200	120	6.3	26.79	7.27	198	4.9	150	1976	898	243	171	2035
RHS2001208	36.5	0.782	46.4	200	120	8	21.42	7.17	239	4.82	180	2386	1079	297	209	2497
RHS20020010	57	0.779	72.6	200	200	10	13.67	7.65	425	7.65	425	4251	4251	508	508	7047
RHS20020012	66	0.776	84.1	200	200	12	11.76	7.5	473	7.5	473	4730	4730	576	576	8191
RHS20020012,5	68.3	0.775	87	200	200	12.5	11.35	7.47	486	7.47	486	4859	4859	593	593	8455
RHS20020016	83.8	0.769	107	200	200	16	9.18	7.26	562	7.26	562	5625	5625	708	708	10133
RHS2002004	24.3	0.789	30.9	200	200	4	32.47	7.97	197	7.97	197	1968	1968	225	225	3051
RHS2002005	30.1	0.788	38.4	200	200	5	26.18	7.93	241	7.93	241	2410	2410	278	278	3757
RHS2002006	35.8	0.786	45.6	200	200	6	21.96	7.88	283	7.88	283	2833	2833	328	328	4455
RHS2002006,3	37.2	0.785	47.4	200	200	6.3	21.1	7.85	292	7.85	292	2922	2922	340	340	4678
RHS2002008	46.5	0.782	59.2	200	200	8	16.82	7.76	357	7.76	357	3566	3566	420	420	5804
RHS22022010	63.2	0.859	80.6	220	220	10	13.59	8.47	526	8.47	526	5782	5782	625	625	9505
RHS22022012	73.5	0.856	93.7	220	220	12	11.65	8.32	590	8.32	590	6487	6487	713	713	11104
RHS22022012,5	76.2	0.855	97	220	220	12.5	11.22	8.29	607	8.29	607	6674	6674	734	734	11478
RHS2202205	33.2	0.868	42.4	220	220	5	26.14	8.74	294	8.74	294	3238	3238	339	339	5030
RHS2202206	39.6	0.866	50.4	220	220	6	21.87	8.7	347	8.7	347	3813	3813	402	402	5973
RHS2202206,3	41.2	0.865	52.5	220	220	6.3	21.00	8.66	358	8.66	358	3940	3940	417	417	6270
RHS2202208	51.5	0.862	65.6	220	220	8	16.74	8.58	439	8.58	439	4828	4828	514	514	7803
RHS25252	1.36	0.093	1.74	25	25	2	68.38	0.924	1.19	0.924	1.19	1.48	1.48	1.47	1.47	2.50
RHS25252,5	1.64	0.092	2.09	25	25	2.5	56.1	0.899	1.35	0.899	1.35	1.69	1.69	1.71	1.71	2.92
RHS25253	1.89	0.091	2.41	25	25	3	48.15	0.874	1.47	0.874	1.47	1.84	1.84	1.92	1.92	3.26
RHS25015010	57	0.979	72.6	250	150	10	17.18	8.96	466	6.02	351	5825	2634	582	410	6096
RHS25015012	66	0.976	84.1	250	150	12	14.79	8.77	517	5.9	390	6458	2925	658	463	7049
RHS25015012,5	68.3	0.975	87	250	150	12.5	14.28	8.73	531	5.87	400	6633	3002	677	477	7268
RHS25015016	83.8	0.969	106.8	250	150	16	11.56	8.47	613	5.69	460	7660	3453	805	566	8623
RHS2501505	30.1	0.988	38.4	250	150	5	32.82	9.28	264	6.27	201	3304	1508	319	225	3279
RHS2501506	35.8	0.986	45.6	250	150	6	27.54	9.23	311	6.23	236	3886	1768	377	266	3882
RHS2501506,3	37.2	0.985	47.4	250	150	6.3	26.48	9.18	320	6.2	243	4001	1825	390	275	4073
RHS2501508	46.5	0.982	59.2	250	150	8	21.12	9.08	391	6.12	296	4886	2219	481	339	5039
RHS26018010	63.2	1.019	80.6	260	180	10	16.12	9.56	566	7.2	464	7363	4174	694	540	8823
RHS26018012	73.5	1.016	93.7	260	180	12	13.82	9.38	634	7.07	520	8245	4679	791	615	10284
RHS26018012,5	76.2	1.015	97	260	180	12.5	13.32	9.35	652	7.04	535	8482	4812	815	634	10625
RHS26018016	93.9	1.009	120	260	180	16	10.75	9.11	763	6.85	624	9923	5614	982	764	12812
RHS2601805	33.2	1.028	42.4	260	180	5	30.96	9.86	317	7.45	261	4121	2350	377	294	4688
RHS2601806,3	41.2	1.025	52.5	260	180	6.3	24.88	9.77	386	7.38	317	5013	2856	462	360	5837
RHS2601808	51.5	1.022	65.6	260	180	8	19.84	9.68	473	7.29	388	6145	3493	572	445	7254
RHS30010010	57	1.179	72.6	300	100	10	20.68	9.9	474	4.11	245	7106	1224	631	285	3657
RHS30010012	66	1.176	84.1	300	100	12	17.82	9.64	521	4	269	7808	1343	711	321	4139
RHS30010012,5	68.3	1.175	87	300	100	12.5	17.20	9.59	534	3.97	275	8010	1374	731	330	4244
RHS30010016	83.8	1.169	107	300	100	16	13.95	9.26	610	3.8	309	9157	1543	869	387	4862
RHS3001006	35.8	1.186	45.6	300	100	6	33.13	10.2	318	4.3	168	4770	842	410	188	2399
RHS3001006,3	37.2	1.185	47.4	300	100	6.3	31.85	10.2	327	4.28	174	4907	868	424	194	2510
RHS3001008	46.5	1.182	59.2	300	100	8	25.42	10	399	4.2	209	5978	1045	523	238	3068
RHS30015010	64.8	1.179	82.6	300	150	10	18.19	10.6	614	6.15	417	9209	3125	776	480	7851
RHS30015012	75.4	1.176	96.1	300	150	12	15.60	10.4	687	6.03	466	10300	3498	883	546	9108
RHS30015012,5	78.1	1.175	99.5	300	150	12.5	15.04	10.3	706	6.01	479	10590	3595	911	563	9399
RHS30015016	96.4	1.169	123	300	150	16	12.13	10	826	5.83	557	12390	4174	1096	675	11237
RHS3001506	40.5	1.186	51.6	300	150	6	29.28	10.8	405	6.35	277	6074	2080	498	309	4984
RHS3001506,3	42.2	1.185	53.7	300	150	6.3	28.08	10.8	418	6.32	287	6266	2150	516	320	5230
RHS3001508	52.8	1.182	67.2	300	150	8	22.39	10.7	512	6.25	350	7684	2623	640	396	6478
RHS30020010	72.7	1.179	92.6	300	200	10	16.22	11.1	754	8.09	606	11310	6058	921	698	12955
RHS30020012	84.8	1.176	108	300	200	12	13.87	10.9	853	7.96	685	12790	6854	1054	800	15184
RHS30020012,5	88	1.175	112	300	200	12.5	13.35	10.8	879	7.94	706	13180	7060	1091	827	15709
RHS30020016	109	1.169	139	300	200	16	10.72	10.6	1041	7.75	834	15620	8340	1323	1002	19115
RHS3002006	45.2	1.186	57.6	300	200	6	26.24	11.3	491	8.29	396	7370	3962	585	444	8112
RHS3002006,3	47.1	1.185	60	300	200	6.3	25.16	11.3	508	8.27	410	7624	4104	608	462	8520
RHS3002008	59.1	1.182	75.2	300	200	8	20.00	11.2	626	8.19	504	9389	5042	757	573	10613
RHS35025010	88.4	1.379	113	350	250	10	15.60	13.1	1109	10.1	927	19410	11590	1341	1065	23419
RHS35025012	104	1.376	132	350	250	12	13.23	13	1268	10	1061	22200	13260	1542	1226	27688
RHS35025012,5	108	1.375	137	350	250	12.5	12.73	12.9	1310	9.99	1095	22920	13690	1597	1271	28693
RHS35025016	134	1.369	171	350	250	16	10.22	12.7	1576	9.81	1315	27580	16430	1957	1556	35356
RHS3502506	54.7	1.386	69.6	350	250	6	25.34	13.4	712	10.3	597	12460	7458	841	668	14551
RHS3502506,3	57	1.385	72.6	350	250	6.3	24.30	13.3	738	10.3	620	12920	7744	874	697	15288
RHS3502508	71.6	1.382	91.2	350	250	8	19.30	13.2	914	10.2	766	16000	9573	1090	868	19122
RHS4002008	71.6	1.582	91.2	400	200	8	22.09	14.4	949	8.42	652	18970	6517	1171	727	15804
RHS40020012,5	108	1.575	137	400	200	12.5	14.58	14.1	1355	8.22	926	27100	9260	1712	1061	23523
RHS40020016	134	1.569	171	400	200	16	11.71	13.8	1627	8.05	1106	32550	11060	2097	1296	28791
RHS4003008	84.2	1.582	107	400	300	8	18.79	15.3	1256	12.3	1081	25120	16210	1480	1221	31199
RHS40030010	104	1.579	133	400	300	10	15.18	15.2	1530	12.2	1315	30610	19730	1827	1505	38293
RHS40030012	123	1.576	156	400	300	12	12.81	15	1764	12.1	1516	35280	22750	2116	1743	45457
RHS40030012,5	127	1.575	162	400	300	12.5	12.40	15	1824	12	1568	36490	23520	2195	1810	47156
RHS40030016	159	1.569	203	400	300	16	9.87	14.8	2218	11.9	1902	44350	28540	2710	2231	58553

Boru profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Boru profil ölçüleri

Boru Profil (CHS) Ölçüleri ve Ağırlık Tablosu

Dairesel içi boş profillerin (CHS) ölçü ve kesit değerleri: dış çap (d), et kalınlığı (t), d/t oranı, kesit alanı (A), metre ağırlığı (G), atalet momenti ve burulma değerleri. 144 kesit.

PROFİL	G (kg/m)	AS (m2/m)	d (mm)	t (mm)	A (cm2)	d/t	I (cm4)	i (cm)	Wel (cm3)	Wpl (cm3)	It (cm4)	Wt (cm3)
CHS 21,3 X 2	0.95	0.07	21.3	2	1.21	10.65	0.57	0.69	0.54	0.75	1.14	1.07
CHS 21,3 X 2.5	1.16	0.07	21.3	2.5	1.48	8.52	0.66	0.67	0.62	0.89	1.33	1.25
CHS 21,3 X 3	1.35	0.07	21.3	3	1.72	7.1	0.74	0.66	0.7	1.01	1.48	1.39
CHS 26,9 X 2	1.23	0.08	26.9	2	1.56	13.45	1.22	0.88	0.91	1.24	2.44	1.81
CHS 26,9 X 2.5	1.5	0.08	26.9	2.5	1.92	10.76	1.44	0.87	1.07	1.49	2.88	2.14
CHS 26,9 X 3	1.77	0.08	26.9	3	2.25	8.97	1.63	0.85	1.21	1.72	3.27	2.43
CHS 33,7 X 2	1.56	0.11	33.7	2	1.99	16.85	2.51	1.12	1.49	2.01	5.02	2.98
CHS 33,7 X 2.5	1.92	0.106	33.7	2.5	2.45	13.48	3	1.11	1.78	2.44	6	3.56
CHS 33,7 X 3	2.27	0.106	33.7	3	2.89	11.23	3.44	1.09	2.04	2.84	6.88	4.08
CHS 42,4 X 2	1.99	0.133	42.4	2	2.54	21.2	5.19	1.43	2.45	3.27	10.4	4.9
CHS 42,4 X 2.5	2.46	0.133	42.4	2.5	3.13	16.96	6.26	1.41	2.95	3.99	12.5	5.91
CHS 42,4 X 3	2.91	0.133	42.4	3	3.71	14.13	7.25	1.4	3.42	4.67	14.5	6.84
CHS 42,4 X 3,2	3.09	0.133	42.4	3.2	3.94	13.3	7.62	1.39	3.59	4.93	15.2	7.19
CHS 42,4 X 3,6	3.44	0.133	42.4	3.6	4.39	11.8	8.33	1.38	3.93	5.44	16.7	7.86
CHS 42,4 X 4	3.79	0.133	42.4	4	4.83	10.6	8.99	1.36	4.24	5.92	18	8.48
CHS 42,4 X 5	4.61	0.133	42.4	5	5.87	8.48	10.5	1.33	4.93	7.04	20.9	9.86
CHS 48,3 X 2	2.28	0.152	48.3	2	2.91	24.15	7.81	1.64	3.23	4.29	15.6	6.47
CHS 48,3 X 2.5	2.82	0.152	48.3	2.5	3.6	19.32	9.46	1.62	3.92	5.25	18.9	7.83
CHS 48,3 X 3	3.35	0.152	48.3	3	4.27	16.1	11	1.61	4.55	6.17	22	9.11
CHS 48,3 X 3,2	3.56	0.152	48.3	3.2	4.53	15.1	11.6	1.6	4.8	6.52	23.2	9.59
CHS 48,3 X 3,6	3.97	0.152	48.3	3.6	5.06	13.4	12.7	1.59	5.26	7.21	25.4	10.5
CHS 48,3 X 4	4.37	0.152	48.3	4	5.57	12.1	13.8	1.57	5.7	7.87	27.5	11.4
CHS 48,3 X 5	5.34	0.152	48.3	5	6.8	9.66	16.2	1.54	6.69	9.42	32.3	13.4
CHS 48,3 X 6,3	6.53	0.152	48.3	6.3	8.31	7.67	18.7	1.5	7.76	11.2	37.5	15.5
CHS 60,3 X 2	2.88	0.189	60.3	2	3.66	30.15	15.6	2.06	5.17	6.8	31.2	10.3
CHS 60,3 X 2.5	3.56	0.189	60.3	2.5	4.54	24.12	19	2.05	6.3	8.36	38	12.6
CHS 60,3 X 3	4.24	0.189	60.3	3	5.4	20.1	22.2	2.03	7.37	9.86	44.4	14.7
CHS 60,3 X 3,2	4.51	0.189	60.3	3.2	5.74	18.8	23.5	2.02	7.78	10.4	46.9	15.6
CHS 60,3 X 3,6	5.03	0.189	60.3	3.6	6.41	16.8	25.9	2.01	8.58	11.6	51.7	17.2
CHS 60,3 X 4	5.55	0.189	60.3	4	7.07	15.1	28.2	2	9.34	12.7	56.3	18.7
CHS 60,3 X 5	6.82	0.189	60.3	5	8.69	12.1	33.5	1.96	11.1	15.3	67	22.2
CHS 60,3 X 6,3	8.39	0.189	60.3	6.3	10.7	9.57	39.5	1.92	13.1	18.5	79	26.2
CHS 60,3 X 8	10.3	0.189	60.3	8	13.1	7.54	46	1.87	15.3	22.1	92	30.5
CHS 76,1 X 2	3.65	0.239	76.1	2	4.66	38.05	32	2.62	8.4	11	64	16.8
CHS 76,1 X 2.5	4.54	0.239	76.1	2.5	5.78	30.44	39.2	2.6	10.3	13.5	78.4	20.6
CHS 76,1 X 3	5.41	0.239	76.1	3	6.89	25.37	46.1	2.59	12.1	16	92.2	24.2
CHS 76,1 X 3,2	5.75	0.239	76.1	3.2	7.33	23.8	48.8	2.58	12.8	17	97.6	25.6
CHS 76,1 X 3,6	6.44	0.239	76.1	3.6	8.2	21.1	54	2.57	14.2	18.9	108	28.4
CHS 76,1 X 4	7.11	0.239	76.1	4	9.06	19	59.1	2.55	15.5	20.8	118	31
CHS 76,1 X 5	8.77	0.239	76.1	5	11.2	15.2	70.9	2.52	18.6	25.3	142	37.3
CHS 76,1 X 6,3	10.8	0.239	76.1	6.3	13.8	12.1	84.8	2.48	22.3	30.8	170	44.6
CHS 76,1 X 8	13.4	0.239	76.1	8	17.1	9.51	101	2.42	26.4	37.3	201	52.9
CHS 88,9 X 2	4.29	0.279	88.9	2	5.46	44.45	51.6	3.07	11.6	15.1	103	23.2
CHS 88,9 X 2.5	5.33	0.279	88.9	2.5	6.79	35.56	63.4	3.06	14.3	18.7	127	28.5
CHS 88,9 X 3	6.36	0.279	88.9	3	8.1	29.63	74.8	3.04	16.8	22.1	150	33.6
CHS 88,9 X 3,2	6.76	0.279	88.9	3.2	8.62	27.8	79.2	3.03	17.8	23.5	158	35.6
CHS 88,9 X 3,6	7.57	0.279	88.9	3.6	9.65	24.7	87.9	3.02	19.8	26.2	176	39.5
CHS 88,9 X 4	8.38	0.279	88.9	4	10.7	22.2	96.3	3	21.7	28.9	193	43.3
CHS 88,9 X 5	10.3	0.279	88.9	5	13.2	17.8	116	2.97	26.2	35.2	233	52.4
CHS 88,9 X 6,3	12.8	0.279	88.9	6.3	16.3	14.1	140	2.93	31.5	43.1	280	63.1
CHS 88,9 X 8	16	0.279	88.9	8	20.3	11.1	168	2.87	37.8	52.5	336	75.6
CHS 88,9 X 10	19.5	0.279	88.9	10	24.8	8.89	196	2.81	44.1	62.6	392	88.2
CHS 101,6 X 2	4.91	0.319	101.6	2	6.26	50.8	77.6	3.52	15.3	19.8	155	30.6
CHS 101,6 X 2.5	6.11	0.319	101.6	2.5	7.78	40.64	95.6	3.5	18.8	24.6	191	37.6
CHS 101,6 X 3	7.29	0.319	101.6	3	9.29	33.87	113	3.49	22.3	29.2	226	44.5
CHS 101,6 X 4	9.63	0.319	101.6	4	12.3	25.4	146	3.45	28.8	38.1	293	57.6
CHS 101,6 X 5	11.9	0.319	101.6	5	15.2	20.32	177	3.42	34.9	46.7	355	69.9
CHS 101,6 X 6	14.1	0.319	101.6	6	18	16.93	207	3.39	40.7	54.9	413	81.4
CHS 101,6 X 6.3	14.8	0.319	101.6	6.3	18.9	16.13	215	3.38	42.3	57.3	430	84.7
CHS 114,3 X 2.5	6.89	0.359	114.3	2.5	8.78	45.72	137	3.95	24	31.3	275	48
CHS 114,3 X 3	8.23	0.359	114.3	3	10.5	38.1	163	3.94	28.4	37.2	325	56.9
CHS 114,3 X 3,6	9.83	0.359	114.3	3.6	12.5	31.8	192	3.92	33.6	44.1	384	67.2
CHS 114,3 X 4	10.9	0.359	114.3	4	13.9	28.6	211	3.9	36.9	48.7	422	73.9
CHS 114,3 X 5	13.5	0.359	114.3	5	17.2	22.9	257	3.87	45	59.8	514	89.9
CHS 114,3 X 6,3	16.8	0.359	114.3	6.3	21.4	18.1	313	3.82	54.7	73.6	625	109
CHS 114,3 X 8	21	0.359	114.3	8	26.7	14.3	379	3.77	66.4	90.6	759	133
CHS 114,3 X 10	25.7	0.359	114.3	10	32.8	11.4	450	3.7	78.7	109	899	157
CHS 139,7 X 3	10.1	0.439	139.7	3	12.9	46.57	301	4.83	43.1	56.1	602	86.2
CHS 139,7 X 3,6	12.1	0.439	139.7	3.6	15.4	38.8	357	4.81	51.1	66.7	713	102
CHS 139,7 X 4	13.4	0.439	139.7	4	17.1	34.9	393	4.8	56.2	73.7	786	112
CHS 139,7 X 5	16.6	0.439	139.7	5	21.2	27.9	481	4.77	68.8	90.8	961	138
CHS 139,7 X 6,3	20.7	0.439	139.7	6.3	26.4	22.2	589	4.72	84.3	112	1180	169
CHS 139,7 X 8	26	0.439	139.7	8	33.1	17.5	720	4.66	103	139	1440	206
CHS 168,3 X 3	12.2	0.529	168.3	3	15.6	56.1	532	5.85	63.3	82	1065	127
CHS 168,3 X 4	16.2	0.529	168.3	4	20.6	42.08	697	5.81	82.8	108	1394	166
CHS 168,3 X 5	20.1	0.529	168.3	5	25.7	33.7	856	5.78	102	133	1710	203
CHS 168,3 X 6,3	25.2	0.529	168.3	6.3	32.1	26.7	1050	5.73	125	165	2110	250
CHS 168,3 X 8	31.6	0.529	168.3	8	40.3	21	1300	5.67	154	206	2600	308
CHS 168,3 X 10	39	0.529	168.3	10	49.7	16.8	1560	5.61	186	251	3130	372
CHS 168,3 X 12,5	48	0.529	168.3	12.5	61.2	13.5	1870	5.53	222	304	3740	444
CHS 193,7 X 5	23.3	0.609	193.7	5	29.6	38.7	1320	6.67	136	178	2640	273
CHS 193,7 X 6,3	29.1	0.609	193.7	6.3	37.1	30.7	1630	6.63	168	221	3260	337
CHS 193,7 X 8	36.6	0.609	193.7	8	46.7	24.2	2020	6.57	208	276	4030	416
CHS 193,7 X 10	45.3	0.609	193.7	10	57.7	19.4	2440	6.5	252	338	4880	504
CHS 193,7 X 12,5	55.9	0.609	193.7	12.5	71.2	15.5	2930	6.42	303	411	5870	606
CHS 193,7 X 14,2	62.9	0.609	193.7	14.2	80.1	13.6	3240	6.37	335	458	6490	670
CHS 193,7 X 16	70.1	0.609	193.7	16	89.3	12.1	3550	6.31	367	507	7110	734
CHS 219,1 X 4	21.2	0.688	219.1	4	27	54.78	1564	7.61	143	185	3128	286
CHS 219,1 X 5	26.4	0.688	219.1	5	33.6	43.8	1930	7.57	176	229	3860	352
CHS 219,1 X 6	31.5	0.688	219.1	6	40.2	36.52	2282	7.54	208	273	4564	417
CHS 219,1 X 6,3	33.1	0.688	219.1	6.3	42.1	34.8	2390	7.53	218	285	4770	436
CHS 219,1 X 8	41.6	0.688	219.1	8	53.1	27.4	2960	7.47	270	357	5920	540
CHS 219,1 X 10	51.6	0.688	219.1	10	65.7	21.9	3600	7.4	328	438	7200	657
CHS 219,1 X 12,5	63.7	0.688	219.1	12.5	81.1	17.5	4340	7.32	397	534	8690	793
CHS 219,1 X 14,2	71.8	0.688	219.1	14.2	91.4	15.4	4820	7.26	440	597	9640	880
CHS 219,1 X 16	80.1	0.688	219.1	16	102	13.7	5300	7.2	483	661	10600	967
CHS 244,5 X 5	29.5	0.768	244.5	5	37.6	48.9	2700	8.47	221	287	5400	441
CHS 244,5 X 6	35.3	0.768	244.5	6	45	40.75	3199	8.43	262	341	6397	523
CHS 244,5 X 6,3	37	0.768	244.5	6.3	47.1	38.8	3350	8.42	274	358	6690	547
CHS 244,5 X 8	46.7	0.768	244.5	8	59.4	30.6	4160	8.37	340	448	8320	681
CHS 244,5 X 10	57.8	0.768	244.5	10	73.7	24.5	5070	8.3	415	550	10100	830
CHS 244,5 X 12,5	71.5	0.768	244.5	12.5	91.1	19.6	6150	8.21	503	673	12300	1010
CHS 244,5 X 14,2	80.6	0.768	244.5	14.2	103	17.2	6840	8.16	559	754	13700	1120
CHS 244,5 X 16	90.2	0.768	244.5	16	115	15.3	7530	8.1	616	837	15100	1230
CHS 273 X 5	33	0.858	273	5	42.1	54.6	3780	9.48	277	359	7560	554
CHS 273 X 6	39.5	0.858	273	6	50.3	45.5	4487	9.44	329	428	8974	657
CHS 273 X 6,3	41.4	0.858	273	6.3	52.8	43.3	4700	9.43	344	448	9390	688
CHS 273 X 8	52.3	0.858	273	8	66.6	34.1	5850	9.37	429	562	11700	857
CHS 273 X 10	64.9	0.858	273	10	82.6	27.3	7150	9.31	524	692	14300	1050
CHS 273 X 12,5	80.3	0.858	273	12.5	102	21.8	8700	9.22	637	849	17400	1270
CHS 273 X 14,2	90.6	0.858	273	14.2	115	19.2	9700	9.16	710	952	19400	1420
CHS 273 X 16	101	0.858	273	16	129	17.1	10700	9.1	784	1060	21400	1570
CHS 273 X 17,5	110	0.858	273	17.5	140	15.6	11500	9.05	844	1140	23000	1690
CHS 323,9 X 5	39.3	1.02	323.9	5	50.1	64.8	6370	11.3	393	509	12700	787
CHS 323,9 X 6	47	1.02	323.9	6	59.9	53.98	7572	11.2	468	606	15145	935
CHS 323,9 X 6,3	49.3	1.02	323.9	6.3	62.9	51.4	7930	11.2	490	636	15900	979
CHS 323,9 X 8	62.3	1.02	323.9	8	79.4	40.5	9910	11.2	612	799	19800	1220
CHS 323,9 X 10	77.4	1.02	323.9	10	98.6	32.4	12200	11.1	751	986	24300	1500
CHS 323,9 X 12,5	96	1.02	323.9	12.5	122	25.9	14800	11	917	1210	29700	1830
CHS 323,9 X 14,2	108.4	1.02	323.9	14.2	138	22.8	16600	11	1020	1360	33200	2050
CHS 323,9 X 16	121.4	1.02	323.9	16	155	20.2	18400	10.9	1140	1520	36800	2270
CHS 323,9 X 17,5	132.2	1.02	323.9	17.5	168	18.5	19800	10.9	1220	1640	39700	2450
CHS 355,6 X 6,3	54.2	1.117	355.6	6.3	69.1	56.4	10500	12.4	593	769	21100	1190
CHS 355,6 X 8	68.5	1.117	355.6	8	87.4	44.5	13200	12.3	742	967	26400	1480
CHS 355,6 X 10	85.2	1.117	355.6	10	109	35.6	16200	12.2	912	1200	32400	1820
CHS 355,6 X 12,5	105.7	1.117	355.6	12.5	135	28.4	19900	12.1	1120	1470	39700	2230
CHS 355,6 X 14,2	119.5	1.117	355.6	14.2	152	25	22200	12.1	1250	1660	44500	2500
CHS 355,6 X 16	134.2	1.117	355.6	16	171	22.2	24700	12	1390	1850	49300	2770
CHS 355,6 X 17,5	145.8	1.117	355.6	17.5	186	20.3	26600	12	1500	2000	53300	3000
CHS 406,4 X 10	97.7	1.277	406.4	10	125	40.6	24500	14	1200	1570	49000	2410
CHS 406,4 X 12,5	121.4	1.277	406.4	12.5	155	32.5	30000	13.9	1480	1940	60100	2960
CHS 406,4 X 14,2	137.3	1.277	406.4	14.2	175	28.6	33700	13.9	1660	2180	67400	3320
CHS 406,4 X 16	154	1.277	406.4	16	196	25.4	37400	13.8	1840	2440	74900	3690
CHS 406,4 X 17,5	167.8	1.277	406.4	17.5	214	23.2	40500	13.8	1990	2650	81000	3990
CHS 457 X 10	110.2	1.436	457	10	140	45.7	35100	15.8	1540	2000	70200	3070
CHS 457 X 12,5	137	1.436	457	12.5	175	36.6	43100	15.7	1890	2470	86300	3780
CHS 457 X 14,2	155	1.436	457	14.2	198	32.2	48500	15.7	2120	2780	96900	4240
CHS 457 X 16	174.3	1.436	457	16	222	28.6	54000	15.6	2360	3110	108000	4720
CHS 457 X 17,5	189.6	1.436	457	17.5	242	26.1	58400	15.6	2560	3380	117000	5120
CHS 508 X 10	122.5	1.596	508	10	156	50.8	48500	17.6	1910	2480	97000	3820
CHS 508 X 12,5	152.7	1.596	508	12.5	195	40.6	59800	17.5	2350	3070	120000	4700
CHS 508 X 14,2	172.8	1.596	508	14.2	220	35.8	67200	17.5	2650	3460	134000	5290
CHS 508 X 16	194	1.596	508	16	247	31.8	74900	17.4	2950	3870	150000	5900
CHS 508 X 17,5	211.6	1.596	508	17.5	270	29	81200	17.4	3200	4210	162000	6390

T Profil profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: T Profil profil ölçüleri

T Profil Ölçüleri ve Ağırlık Tablosu

Sıcak haddelenmiş T profillerin ölçü ve kesit değerleri: yükseklik (h), genişlik (b), et kalınlığı (s=t), köşe yarıçapları, kesit alanı, metre ağırlığı ve atalet momentleri. Ölçüler EN 10055 esas alınmıştır. 7 kesit.

PROFİL	G (kg/m)	AL (m²/m)	h (mm)	b (mm)	s=t (mm)	r (mm)	r1 (mm)	r2 (mm)	A (cm²)	d (cm)	Ix (cm⁴)	Ix/vx (cm³)	ix (cm)	Iy (cm⁴)	Iy/vy (cm³)	iy (cm)
T 30	1.77	0.114	30	30	4	4	2	1	2.26	0.85	1.72	0.80	0.87	0.87	0.58	0.62
T 35	2.33	0.133	35	35	4.5	4.5	2.5	1	2.97	0.99	3.10	1.23	1.04	1.57	0.90	0.73
T 40	2.96	0.153	40	40	5	5	2.5	1	3.77	1.12	5.28	1.84	1.18	2.58	1.29	0.83
T 50	4.44	0.191	50	50	6	6	3	2	5.66	1.39	12.1	3.36	1.46	6.06	2.42	1.03
T 60	6.23	0.229	60	60	7	7	3.5	2	7.94	1.66	23.8	5.48	1.73	12.2	4.07	1.24
T 70	8.32	0.268	70	70	8	8	4	2	10.6	1.94	44.5	8.79	2.05	22.1	6.32	1.44
T 80	10.7	0.307	80	80	9	9	4.5	2	13.6	2.22	73.7	12.8	2.33	37.0	9.25	1.65

C Profil profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: C Profil profil ölçüleri

C Profil (Aşık) Ölçüleri ve Ağırlık Tablosu

Soğuk şekillendirilmiş C profillerin (aşık) ölçü ve kesit değerleri: yükseklik (H), genişlik (B), et kalınlığı (t), dudak boyu (L), sac açılım genişliği, kesit alanı ve metre ağırlığı. Çatı ve cephe aşığı olarak kullanılır; ölçüler üreticiye göre değişebilir. 24 kesit.

Profil	Ağırlık (kg/m)	AL (m²/m)	H (mm)	B (mm)	t (mm)	L (mm)	Açılım (mm)	Alan F (cm²)	Ixeff (cm⁴)	Wxeff (cm³)	rx (cm)	Iy (cm⁴)	Wy (cm³)	ry (cm)	ex (cm)	ey (cm)
CC 100-1.50-15-42	2.36	0.4	100	42	1.5	15	200	3	45.48	9.1	3.89	7.19	2.56	1.55	1.39	5
CC 100-2.00-16-43	3.14	0.4	100	43	2	16	200	4	60.69	12.14	3.9	10.09	3.56	1.59	1.46	5
CC 100-2.50-17-44	3.93	0.41	100	44	2.5	17	200	5	75.91	15.18	3.9	13.27	4.63	1.63	1.53	5
CC 100-3.00-17-45	4.69	0.41	100	45	3	17	199	5.97	90.32	18.06	3.89	16.28	5.57	1.65	1.58	5
CC 150-1.50-17-65	3.54	0.6	150	65	1.5	17	300	4.5	151.9	19.61	5.81	23.07	5.02	2.26	1.9	7.5
CC 150-2.00-19-65	4.72	0.6	150	65	2	19	300	6	212.17	28.29	5.95	34.26	7.75	2.39	2.08	7.5
CC 150-2.50-20-65	5.9	0.61	150	65	2.5	20	300	7.5	262.71	35.03	5.92	42.68	9.72	2.39	2.11	7.5
CC 150-3.00-22-65	7.07	0.61	150	65	3	22	300	9	314.24	41.9	5.91	52.1	12.03	2.41	2.17	7.5
CC 200-1.50-22-85	4.72	0.8	200	85	1.5	22	400	6	333.78	31.7	7.46	53.53	9.02	2.99	2.57	10
CC 200-2.00-24-85	6.29	0.8	200	85	2	24	400	8	489.36	47.76	7.83	74.15	12.48	3.04	2.56	10
CC 200-2.50-25-85	7.86	0.81	200	85	2.5	25	400	10	630.28	63.03	7.94	98.86	17.06	3.14	2.71	10
CC 200-3.00-27-85	9.43	0.81	200	85	3	27	400	12	754.6	75.46	7.93	120.15	20.95	3.16	2.76	10
CC 250-2.00-19-65	6.29	0.8	250	65	2	19	400	8	666.2	53.3	9.13	39.41	8.12	2.22	1.65	12.5
CC 250-2.50-20-65	7.86	0.81	250	65	2.5	20	400	10	875.85	70.07	9.36	50.01	10.24	2.24	1.62	12.5
CC 250-3.00-22-65	9.43	0.81	250	65	3	22	400	12	1055.8	84.46	9.38	61.27	12.67	2.26	1.67	12.5
CC 250-4.00-24-65	12.58	0.81	250	65	4	25	400	16	1400.51	112.04	9.36	82.92	17.44	2.28	1.74	12.5
CC 300-2.00-19-90	7.86	1	300	90	2	19	500	10	1099.01	69.94	10.48	81.1	11.83	2.85	2,I5	15
CC 300-2.50-20-90	9.83	1,01	300	90	2.5	20	500	12.5	1518.6	99.41	11.02	106.06	15.53	2.91	2.17	15
CC 300-3.00-22-90	11.79	1,01	300	90	3	22	500	15	1932.72	I27,58	11.35	137.13	20.22	3.02	2.22	15
CC 300-4.00-25-90	15.72	1,01	300	90	4	25	500	20	2621.31	174.75	11.45	195.27	29.44	3.12	2.37	15
CC 400-2.00-19-90	9.43	1.2	400	90	2	19	600	12	1986.36	95.27	12.87	85.37	12.04	2.67	1.91	20
CC 400-2.50-20-90	11.79	1.21	400	90	2.5	20	600	15	2750.52	135.28	13.54	111.77	15.82	2.73	1.93	20
CC 400-3.00-22-90	14.15	1.21	400	90	3	22	600	18	3528.66	174.87	14	144.73	20.59	2.84	1.97	20
CC 400-4.00-25-90	18.86	1.21	400	90	4	25	600	24	5191.57	259.58	14.71	210.55	30.15	2.96	2.02	20

Z Profil profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Z Profil profil ölçüleri

Z Profil (Aşık) Ölçüleri ve Ağırlık Tablosu

Soğuk şekillendirilmiş Z profillerin (aşık) ölçü ve kesit değerleri: yükseklik (H), başlık genişlikleri (A, B), et kalınlığı (t), dudak boyu (L), sac açılım genişliği, kesit alanı ve metre ağırlığı. Z profil, açıklıklarda üst üste bindirmeli (sürekli kiriş) çalışmaya izin verir. Ölçüler üreticiye göre değişebilir. 28 kesit.

Profil	Ağırlık (kg/m)	AL (m²/m)	H (mm)	A (mm)	B (mm)	t (mm)	L (mm)	Açılım (mm)	Alan F (cm²)	Ixeff (cm⁴)	Wxeff (cm³)	rx (cm)	Iy (cm⁴)	Wy (cm³)	ry (cm)	ex (cm)	ey (cm)
ZZ 100-1.50-19-55	2.83	0.48	100	55	60	1.5	19	240	3.6	58.3	11.42	4.02	33.08	5.73	3.03	5.78	5.1
ZZ 100-2.00-20-55	3.77	0.48	100	55	61	2	20	240	4.8	77.04	15.04	4.01	45.34	7.78	3.07	5.83	5.12
ZZ 100-2.50-21-55	4.72	0.49	100	55	62	2.5	21	240	6	95.44	18.56	3.99	58.23	9.9	3.12	5.88	5.14
ZZ 100-3.00-21-56	5.66	0.49	100	56	64	3	21	240	7.2	114.25	22.13	3.98	73	12.1	3.18	6.03	5.16
ZZ 150-1.50-18-61	3.54	0.6	150	61	65	1.5	18	300	4.5	154.73	20.13	5.86	38.63	6.18	2.93	6.25	7.6
ZZ 150-2.00-19-61	4.72	0.6	150	61	67	2	19	300	6	209.85	27.43	5.91	57.14	8.85	3.09	6.46	7.65
ZZ 150-2.50-19-62	5.9	0.61	150	62	69	2.5	19	300	7.5	262.09	34.16	5.91	74.33	11.24	3.15	6.61	7.67
ZZ 150-3.00-20-62	7.07	0.61	150	62	70	3	20	300	9	313.09	40.68	5.9	91.55	13.73	3.19	6.67	7.7
ZZ 200-1.50-23-80	4.72	0.8	200	80	86	1.5	23	400	6	339.11	32.27	7.52	89.31	10.91	3.86	8.19	10.15
ZZ 200-2.00-24-80	6.29	0.8	200	80	87	2	24	400	8	495.58	48.32	7.87	125.24	14.98	3.96	8.36	10.17
ZZ 200-2.50-25-80	7.86	0.81	200	80	88	2.5	25	400	10	625.01	61.28	7.91	165.58	19.5	4.07	8.49	10.2
ZZ 200-3.00-26-81	9.43	0.81	200	81	89	3	26	400	12	750.53	73.6	7.91	205.33	23.95	4.14	8.57	10.2
ZZ 250-2.00-20-60	6.29	0.8	250	60	66	2	20	400	8	658.36	51.86	9.07	56.35	8.82	2.65	6.39	12.69
ZZ 250-2.50-21-60	7.86	0.81	250	60	68	2.5	21	400	10	873.44	68.51	9.35	74.02	11.33	2.72	6.53	12.75
ZZ 250-3.00-22-60	9.43	0.81	250	60	69	3	22	400	12	1050.3	82.2	9.36	91.11	13.82	2.76	6.59	12.78
ZZ 250-4.00-22-62	12.58	0.81	250	62	73	4	22	400	16	1401.98	109.21	9.36	131.56	19.04	2.87	6.91	12.84
ZZ 300-2.00-20-85	7.86	1	300	85	91	2	20	500	10	1114.09	70.9	10.56	119.69	13.86	3.46	8.63	15.18
ZZ 300-2.50-21-85	9.83	1,01	300	85	93	2.5	21	500	12.5	1525.82	98.69	11.05	164.36	18.48	3.63	8.89	15.24
ZZ 300-3.00-22-85	11.79	1,01	300	85	94	3	22	500	15	1952.96	127.79	11.41	216.39	23.84	3.8	9.08	15.27
ZZ 300-4.00-24-85	15.72	1,01	300	85	96	4	24	500	20	2614.43	170.6	11.43	301.8	32.79	3.88	9.2	15.32
ZZ 330-2.00-20-70	7.86	1	330	70	75	2	20	500	10	1262.9	75.33	11.24	79.05	10.86	2.81	7.28	16.67
ZZ 330-2.50-21-70	9.83	1,01	330	70	77	2.5	21	500	12.5	1696.99	101.35	11.65	106.36	14.26	2.91	7.46	16.73
ZZ 330-3.00-22-70	11.79	1,01	330	70	79	3	22	500	15	2152.11	128.1	11.98	133.35	17.53	2.98	7.61	16.79
ZZ 330-4.00-24-70	15.73	1,01	330	70	84	4	24	500	20.01	2993.88	176.6	12.23	197.81	24.81	3.14	7.97	16.95
ZZ 400-2.00-21-83	9.43	1.2	400	83	90	2	21	600	12	2031.52	97.88	13.01	119.71	13.93	3.16	8.6	20.23
ZZ 400-2.50-22-83	11.79	1.21	400	83	91	2.5	22	600	15	2766.38	135.22	13.58	162.67	18.55	3.29	8.77	20.27
ZZ 400-3.00-23-83	14.15	1.21	400	83	93	3	23	600	18	3556.39	174.75	14.06	212.88	23.69	3.44	8.99	20.33
ZZ 400-4.00-25-83	18.86	1.21	400	83	95	4	25	600	24	5156.42	252.37	14.66	295.37	32.39	3.51	9.12	20.4

Σ Profil profiline ait ayrıntılı açıklama, kullanım alanları ve tam ölçü tablosu için: Σ Profil profil ölçüleri

Sigma (Σ) Profil Ölçüleri ve Ağırlık Tablosu

Soğuk şekillendirilmiş sigma (Σ) profillerin ölçü ve kesit değerleri: yükseklik (H), genişlik (B), gövde katlama ölçüsü (D), dudak boyu (L), et kalınlığı (t), sac açılım genişliği, kesit alanı ve metre ağırlığı. Sigma profil, gövdesindeki katlama sayesinde aynı ağırlıkta C profilden yüksek burkulma dayanımı sağlar. Ölçüler üreticiye göre değişebilir. 26 kesit.

Profil	Ağırlık (kg/m)	AL (m²/m)	H (mm)	B (mm)	D (mm)	L (mm)	t (mm)	Açılım (mm)	Alan F (cm²)	E (mm)	Ixeff (cm⁴)	Wxeff (cm³)	rx (cm)	Iy (cm⁴)	Wy (cm³)	ry (cm)	ex (cm)	ey (cm)
Σ 140-2.00-35-19-62	4.72	0.6	140	62	35	19	2.00	300	6.00	30	171.92	24.66	5.35	24.93	6.62	2.04	2.43	7.00
Σ 140-2.50-35-18-68	5.90	0.61	140	68	35	18	2.50	300	7.50	30	224.02	32.13	5.47	37.43	8.94	2.23	2.61	7.00
Σ 140-3.00-35-20-68	7.07	0.61	140	68	35	20	3.00	300	9.00	30	268.13	38.46	5.46	45.73	11.06	2.25	2.66	7.00
Σ 170-2.00-35-19-60	5.19	0,66	170	60	35	19	2.00	330	6.60	60	263.67	31.21	6.32	23.04	6.38	1.87	2.39	8.55
Σ 170-2.50-35-17-64	6.48	0.67	170	64	35	17	2.50	330	8.25	60	333.63	39.50	6.36	31.42	7.99	1.95	2.47	8.55
Σ 170-3.00-35-19-64	7.78	0.67	170	64	35	19	3.00	330	9.90	60	400.36	47.39	6.36	38.42	9.89	1.97	2.52	8.55
Σ 200-2.00-32-20-70	5.90	0.75	200	70	32	20	2.00	375	7.51	90	450.19	45.02	7.74	33.65	7.92	2.12	2.75	10.00
Σ 200-2.50-32-22-70	7.38	0.76	200	70	32	22	2.50	375	9.39	90	562.71	56.27	7.74	42.71	10.16	2.13	2.80	10.00
Σ 200-3.00-32-24-70	8.85	0.76	200	70	32	24	3.00	375	11.26	90	675.00	67.50	7.74	51.97	12.51	2.15	2.84	10.00
Σ 200-4.00-32-18-80	11.79	0.76	200	80	32	18	4.00	375	15.00	90	922.09	92.21	7.84	83.50	16.79	2.36	3.03	10.00
Σ 230-2.00-47-20-70	6.29	0.8	230	70	47	18	2.00	400	8.00	90	613.41	53.34	8.76	36.03	8.04	2.12	2.52	11.50
Σ 230-2.50-47-22-70	7.86	0.81	230	70	47	19	2.50	400	10.00	90	762.81	66.33	8.73	44.91	10.08	2.12	2.54	11.50
Σ 230-3.00-47-24-70	9.43	0.81	230	70	47	20	3.00	400	12.00	90	910.65	79.19	8.71	53.73	12.13	2.12	2.57	11.50
Σ 230-4.00-47-18-80	12.58	0.81	230	80	47	19	4.00	400	16.00	90	1229.27	106.89	8.77	79.81	16.64	2.23	2.70	11.50
Σ 300-2.00-52-21-80	7.86	1	300	80	52	21	2.00	500	10.00	150	1276.27	85.08	11.30	55.11	10.58	2.35	2.79	15.00
Σ 300-2.50-52-21-82	9.83	1.01	300	82	52	21	2.50	500	12.50	150	1602.68	106.85	11.32	71.82	13.43	2.40	2.85	15.00
Σ 300-3.00-52-22-83	11.79	1.01	300	83	52	22	3.00	500	15.00	150	1929.26	128.62	11.34	88.71	16.45	2.43	2.91	15.00
Σ 300-4.00-52-25-85	15.71	1.01	300	85	52	25	4.00	500	19.98	150	2601.73	173.45	11.41	127.53	23.34	2.53	3.03	15.00
Σ 370-2.00-52-25-92	9.43	1.2	370	92	52	25	2.00	600	12.00	220	2269.95	120.37	13.75	83.32	13.75	2.64	3.14	18.14
Σ 370-2.50-52-25-93	11.79	1.21	370	93	52	25	2.50	600	15.00	220	2910.79	157.34	13.93	107.51	17.56	2.68	3.18	18.50
Σ 370-3.00-52-25-95	14.15	1.21	370	95	52	25	3.00	600	18.00	220	3507.18	189.58	13.96	133.94	21.39	2.73	3.24	18.50
Σ 370-4.00-52-27-97	18.86	1.21	370	97	52	27	4.00	600	24.00	220	4703.03	254.22	14.00	188.06	29.59	2.80	3.35	18.50
Σ 400-2.00-52-23-80	9.43	1.2	400	80	52	23	2.00	600	12.00	250	2545.00	124.74	14.56	57.26	11.01	2.18	2.80	19.60
Σ 400-2.50-52-24-80	11.79	1.21	400	80	52	24	2.50	600	15.00	250	3224.37	160.39	14.66	71.33	13.77	2.18	2.82	19.90
Σ 400-3.00-52-24-81	14.15	1.21	400	81	52	24	3.00	600	18.00	250	3886.63	194.33	14.69	86.54	16.49	2.19	2.85	20.00
Σ 400-4.00-52-25-85	18.86	1.21	400	85	52	25	4.00	600	24.00	250	5255.69	262.78	14.80	127.91	23.17	2.31	2.98	20.00

Bu tablolar genel bilgilendirme amaçlıdır; kesin değerler için ilgili standartları (TSE/DIN/EN) dikkate alınız.

Tüm tablolar bilgi amaçlıdır ve imo.org.tr‘den alınmıştır.

Ülkemizde kullanılmakta olan tüm profillere ait mekanik değerlere tablolarımızdan ulaşabilirsiniz.

Malzeme listenizin ağırlık ve yüzey alanlarını ürün seçimi yaparak malzeme ağırlık hesaplama sayfamızdan hesaplayabilirsiniz.

Çelik konstrüksiyon projelerinde doğru malzeme seçimi, yapının statik güvenliği ve maliyet optimizasyonu için kritik bir adımdır. Aşağıda yer alan IPE çelik profil tabloları, tasarım ve uygulama süreçlerinizde ihtiyaç duyduğunuz kesit özelliklerini, atalet momentlerini ve geometrik verileri hızlıca incelemeniz için derlenmiştir. Bu değerler, güncel yapı standartları esas alınarak hazırlanmış olup, mühendislik hesaplamalarınızda referans olarak kullanılabilir.

Profiller; endüstriyel tesislerde, inşaat ve mühendislik alanlarında yaygın olarak kullanılan yapı elemanlarıdır. Bu profiller, çeşitli kesit şekilleri ve boyutları ile farklı uygulamalarda kullanılmak üzere tasarlanmıştır. Yüksek taşıma kapasitesi ve dayanıklılığı ile bu profiller, genellikle kiriş ve kolon yapımında tercih edilir. Hızlı montaj süreçleri, projelerin zamanında tamamlanmasını sağlarken, maliyetleri de düşürmektedir.

Bazı profiller, hafif yapı elemanları için özel olarak tasarlanmıştır. Bu tür profiller, özellikle maliyet avantajı sağlamak amacıyla kullanılır. Farklı yük koşullarında daha iyi performans gösteren profiller de bulunmaktadır. Bu sayede, belirli mühendislik gereksinimlerini karşılamak için uygun çözümler sunulmaktadır.

Kare veya dikdörtgen kesitlere sahip olan profiller, mimari uygulamalarda ve çerçeve yapılarında sıklıkla tercih edilmektedir. Bu profillerin sağlam yapısı, onları çeşitli yük koşullarına karşı dayanıklı hale getirir. Ayrıca, estetik açıdan da hoş bir görünüm sunarak projelere değer katmaktadır.

Profillerin avantajları arasında yüksek dayanıklılık, hafiflik ve montaj kolaylığı bulunmaktadır. Bu özellikler, çelik profilleri inşaat sektöründe vazgeçilmez bir malzeme haline getirmiştir. Ayrıca, geri dönüştürülebilir olmaları, çevresel sürdürülebilirlik açısından da önemli bir avantaj sağlamaktadır.

Sonuç olarak, çelik profiller, inşaat ve mühendislik alanlarında geniş bir uygulama yelpazesine sahip olup, farklı projelerdeki ihtiyaçlara göre seçilerek kullanılmaktadır. Sağladıkları avantajlar, modern inşaat projelerinin vazgeçilmez bir parçası haline gelmelerine katkıda bulunmaktadır.

Mühendislik verilerinin doğru kullanımı, projenin başarısı için en az kaliteli imalat kadar önemlidir. İhtiyacınız olan profil kesitini belirledikten sonra, projenizdeki toplam malzeme ihtiyacını ve ağırlık analizlerini en hızlı şekilde gerçekleştirmek için malzeme ağırlık hesaplama aracımızı kullanabilirsiniz. Karmaşık statik analizleriniz veya özel çelik konstrüksiyon ihtiyaçlarınız için teknik ekibimizle her zaman iletişime geçebilirsiniz.

Bu Tabloları Kullandığınız Projede Yanınızdayız

Bu sayfaya çoğunlukla bir kesit seçerken ya da bir hesabı kontrol ederken geliniyor. Tablodan sonraki adım genelde şu üçünden biri oluyor:

Profili tedarik etmek

IPE, HEA, HEB, NPU, kutu profil, boru ve sac ürünlerini ölçü ve adet bazında satıyoruz. Bandırma Organize Sanayi Bölgesi’ndeki tesisimizden sevkiyat yapılıyor. Ayrıntı ve fiyat için profil sac satış sayfamıza bakabilirsiniz.

Kesitleri hesaplatmak

Elinizde mimari proje varsa statik hesap, kesit seçimi ve imalat resimlerini biz hazırlıyoruz. Kar, rüzgâr ve deprem yükleri güncel yönetmeliğe göre işleniyor. Süreci çelik yapı projelendirme sayfasında anlattık.

İmalat ve montajı yaptırmak

Kesim, delme, kaynak, yüzey koruma ve pozlama atölyemizde; montaj kendi ekiplerimizle sahada yapılıyor. Çelik konstrüksiyon hizmetimizin kapsamını, imalat ve montaj aşamalarını ayrı sayfalarda ayrıntılandırdık.

Hangi kalemlerin fiyatı belirlediğini merak ediyorsanız çelik konstrüksiyon fiyatları sayfası tonaj, açıklık, kaplama ve montaj koşullarını tek tek açıklıyor. Tamamladığımız işleri görmek için projelerimiz sayfasına, doğrudan teklif için iletişim sayfasına geçebilirsiniz.

Ağırlık hesabında kullanılan referans değerler için malzeme yoğunlukları ve birim hacim ağırlıkları tablolarımıza göz atın.

Tabloları indirin, serbestçe kullanın

Çelik profil ve malzeme tablolarının tamamını Excel olarak indirin — 26 tablo, 1.197 satır, tek dosyada: IPE, IPN, HEA, HEB, HEM, UPN, UPE, köşebent, kutu profil (RHS), boru (CHS), C, Z ve sigma profilleri ile malzeme yoğunlukları ve birim hacim ağırlıkları.

Bu tabloları kendi sitenizde, ders notunuzda, teklifinizde veya raporunuzda kullanabilirsiniz. Tek ricamız kaynak göstermeniz. Aşağıdaki satırı kopyalayıp yapıştırmanız yeterli:

Kaynak: Atılım Endüstri Mühendislik — Çelik Profil Ölçü ve Ağırlık Tabloları (https://atilimendustri.com/celik-profiller/)

Tabloda hatalı ya da eksik bulduğunuz bir değer olursa bize bildirin, güncelleyelim.

Tablodan imalata: bu profilleri sizin için keselim

Yukarıdaki tablolar ölçü ve ağırlık bulmanız için. Sıra kesip birleştirmeye geldiğinde işi biz üstleniyoruz. 2009’dan bu yana Bandırma OSB’deki 2.000 m² kapalı atölyemizde ayda 300 tona kadar çelik imalat yapıyoruz.

1 · MALZEME

Profil ve sac satışı

IPE, HEA, HEB, NPU, kutu ve L profil, sac. Stoktan ya da tedarikten; boy kesimli olarak da veriyoruz. Detay

2 · İMALAT

Kesim, delme, kaynaklı imalat

Projeye göre kesim, delik, kaynak ve birleşim. Parçalar sahaya çıkmadan atölyede kontrol edilir.

3 · KORUMA

Galvaniz veya boya

Dış ortamda sıcak daldırma galvaniz; renk isteniyorsa epoksi astar + poliüretan akrilik son kat.

Teklif için bize ne göndermeniz yeterli?

Elinizde çizim varsa PDF veya DWG, yoksa Excel ya da elle yazılmış bir liste bile iş görür. Şu dördü varsa fiyat verebiliriz:

1. Profil tipi ve ölçüsü (örn. IPE 200) · 2. Boy ve adet · 3. Yüzey koruma (galvaniz / boya / ham) · 4. Teslim yeri

Ölçüsünden emin değilseniz de arayın — çoğu zaman yapının açıklığını ve yükünü konuşarak doğru profili birlikte buluyoruz.

Listenizi gönderin, fiyat verelim

Bandırma OSB — Balıkesir, Bursa, Çanakkale, Yalova ve İstanbul’a sevkiyat yapıyoruz.

☎ (0266) 713 00 22 WhatsApp’tan yazın Teklif formu

Çelik profil tabloları hakkında sık sorulan sorular

“İMO profil tablosu” ile buradaki tablolar aynı mı?

Profil adları ve ölçüleri EN 10365 gibi boyut standartlarıyla belirlenir; hangi el kitabına bakarsanız bakın IPE 300’ün yüksekliği 300 mm, metre ağırlığı 42,2 kg/m’dir. Yani İnşaat Mühendisleri Odası yayınlarındaki profil tablolarında aradığınız kesitlerin aynısını burada bulursunuz. Buradaki fark, 24 profil ailesinin sekmeler halinde tek sayfada toplanmış olması.

CHS, RHS ve SHS ne demek?

İçi boş kesitlerin standart kısaltmalarıdır: CHS dairesel (boru), RHS dikdörtgen, SHS kare kesit. Türkçede boru ve kutu profil olarak geçer. Bu sayfada “Boru” ve “Kutu Profil” sekmeleri altında ölçü ve ağırlıklarıyla listelenmiştir.

Tablodaki G, A, Iy, Wel.y sütunları ne anlama geliyor?

G metre ağırlığı (kg/m), A kesit alanı (cm²), Iy güçlü eksendeki atalet momenti (cm⁴), Wel.y elastik mukavemet momenti (cm³), Wpl.y plastik mukavemet momenti, iy atalet yarıçapı (cm). AL ise metre başına dış yüzey alanıdır (m²/m) — boya ve galvaniz metrajı çıkarırken doğrudan bu sütunu kullanabilirsiniz.

Bir profilin metre ağırlığını nasıl doğrularım?

Kesit alanını cm² cinsinden alıp 0,785 ile çarpın; çeliğin 7,85 g/cm³ yoğunluğundan gelen katsayıdır. Örnek: IPE 300’ün kesit alanı 53,81 cm²; 53,81 × 0,785 ≈ 42,2 kg/m. Tablodaki değerle birebir uyuşur.

Kirişte IPE mi, HEA mı kullanmalıyım?

Aynı profil yüksekliğinde HEA daha geniş başlıklıdır, daha ağırdır ve zayıf eksende belirgin şekilde daha rijittir. Kirişlerde yük çoğunlukla tek eksende geldiği için IPE genelde daha ekonomik çıkar; kolonlarda ise iki eksende de rijitlik arandığından HEA veya HEB tercih edilir. Kesin seçim açıklığa, yüke ve deplasman sınırına göre statik hesapla yapılır.

Tabloda hata bulursam veya profili temin etmek istersem?

Hatalı ya da eksik bulduğunuz değeri bize bildirirseniz güncelliyoruz. Profili temin etmek ya da kesip birleştirilmiş halde teslim almak isterseniz, Bandırma OSB’deki atölyemizde ayda 300 tona kadar çelik imalat yapıyoruz — aşağıdaki bağlantılardan devam edebilirsiniz.

Tablodan projeye geçerken

Ölçüyü buldunuz, ağırlığı hesaplayın

Tablodan kesiti seçtikten sonra metraj çıkarmanız gerekiyorsa, aşağıdaki araçlar ölçüleri girip doğrudan kilogram verir. Her birinde formül, referans tabloları ve sık sorulan sorular da var.

Malzeme ağırlık hesaplama — sac, profil ve boru için birleşik hesap
Sac ağırlık hesaplama — plaka, taban levhası, gövde sacı; kalınlığa göre kg/m² tablosu
Boru ağırlık hesaplama — yuvarlak boru ve CHS; anma ölçüsüne göre kg/m tablosu
Kutu profil ağırlık hesaplama — kare (SHS) ve dikdörtgen (RHS) profil
Malzeme yoğunlukları — 119 malzemenin kg/m³ değeri

Çelik Profiller
