Endüstriyel tesiste taşıyıcı sistem, mimariden değil üretim akışından çıkar. Makine yerleşimi, forklift geçişi ve vinç ihtiyacı kolonun nereye konulamayacağını belirler; açıklık ve kat yüksekliği bundan sonra gelir.
Kısaca: Atılım Endüstri, endüstriyel tesislerin çelik taşıyıcı sistemini projelendirir, imal eder ve monte eder; çatı-cephe kaplaması, platform, korkuluk ve endüstriyel kapılar dahil işi tek elden yürütür. Taşıyıcı sistemi makine yerleşimi, forklift ve vinç ihtiyacına göre kurarız; 40 metreyi aşan kolonsuz açıklıklar yapıyoruz. Yerleşim planıyla ücretsiz ön değerlendirme yapıyoruz.
Bu sayfada endüstriyel çelik yapılarda belirleyici yükler, açıklık ve taşıyıcı sistem seçimi, kullanılabilirlik ve yangın başlıklarını bir arada bulacaksınız. Taşıyıcı imalattan çatı-cephe kaplamasına, korkuluk ve platformdan endüstriyel kapılara kadar bütünü tek elden yürütüyoruz.
Büyütmek için fotoğrafa tıklayın.
Vinç ihtiyacını sonradan söylemek en pahalı karardır
Tavan vinci yalnızca kendi ağırlığını değil, hareket ederken oluşan yatay kuvvetleri ve tekrarlı yükleri de yapıya aktarır; bunlar doğrudan kolonu ve temeli etkiler. Vinç ihtiyacı ileride doğabilecekse kapasitesini baştan söyleyip taşıyıcıyı buna hazır tasarlamak, sonradan güçlendirmenin çok altında maliyetle çözülür.
Endüstriyel tesis nedir?
Endüstriyel tesis; hammaddenin işlendiği, ürünün üretildiği, depolandığı ya da enerjinin üretildiği yapıların ve bu yapıların içindeki üretim düzeninin bütünüdür. Fabrika binası, depo ve antrepo, proses binası, kazan dairesi, arıtma tesisi, silo ve bunker, makine ve bakım platformları, vinç yolları ve boru köprüleri bu kapsama girer.
Bir endüstriyel tesisi konut ya da ofis binasından ayıran şey, yapının kendisi için değil içindeki iş için tasarlanmasıdır. Kolonun yerini makine yerleşimi ve forklift güzergâhı, kat yüksekliğini vinç kancası ve raf yüksekliği, döşeme kapasitesini ekipman ağırlığı belirler. Bu yüzden endüstriyel yapılarda taşıyıcı sistem çoğunlukla çelik konstrüksiyon olarak kurulur: geniş açıklıklar kolonsuz geçilir, parçalar atölyede hazırlanıp sahada hızla monte edilir ve üretim değiştiğinde yapı büyütülüp yeniden düzenlenebilir.
Hangi endüstriyel tesis yapılarını yapıyoruz
Tamamladığımız işlerden örneklerle:
- Fabrika ve üretim binaları: Altınova’da dört adet 20 tonluk tavan vinci taşıyan 3.604 m²’lik vinçli fabrika binası, Gönen’de 43 m açıklığı kafes kirişlerle kolonsuz geçen 188,9 tonluk fabrika çatısı ve cephesi. Diğer örnekler çelik fabrika sayfamızda.
- Gıda ve tarım sanayi tesisleri: Gönen’de 32 m açıklıklı çeltik fabrikası (179,2 ton), yine Gönen’de 10.000 m²’lik süt tesisi (450 ton), Mustafakemalpaşa’da 500 kg/m² kompozit döşemeli 1.470 m²’lik fabrika binası.

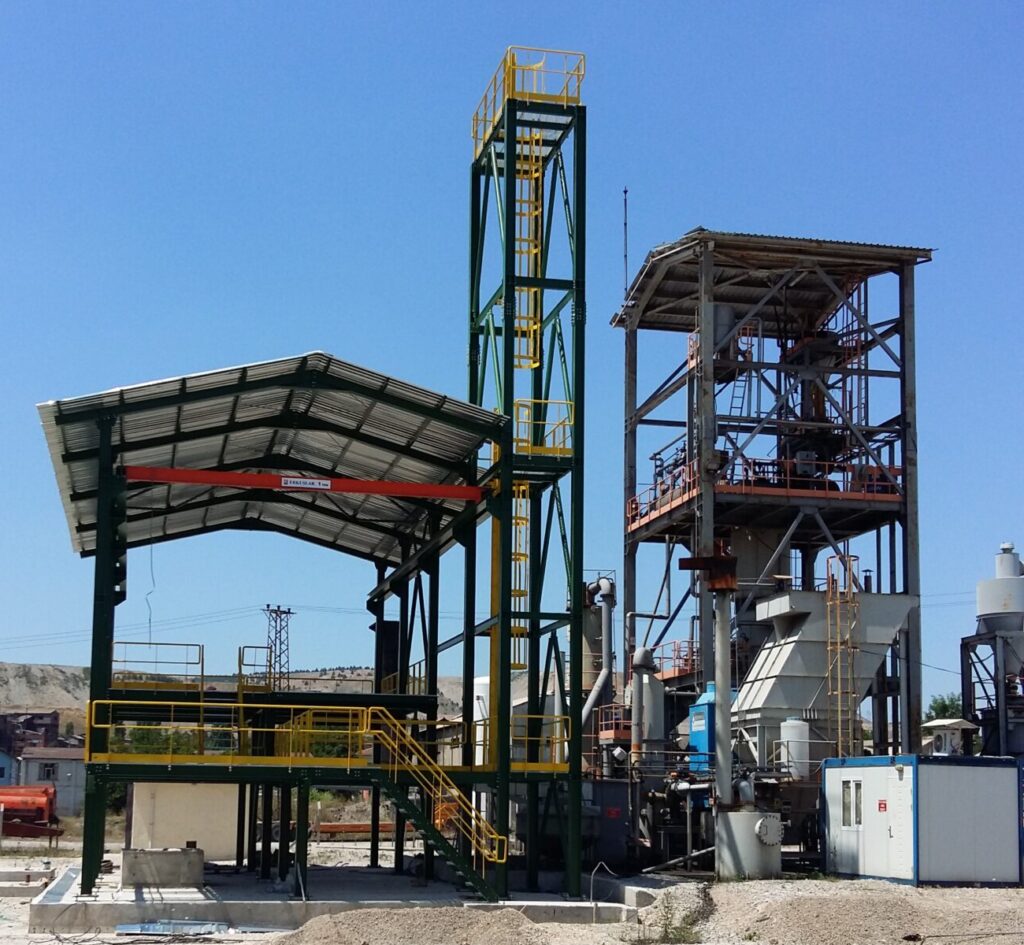

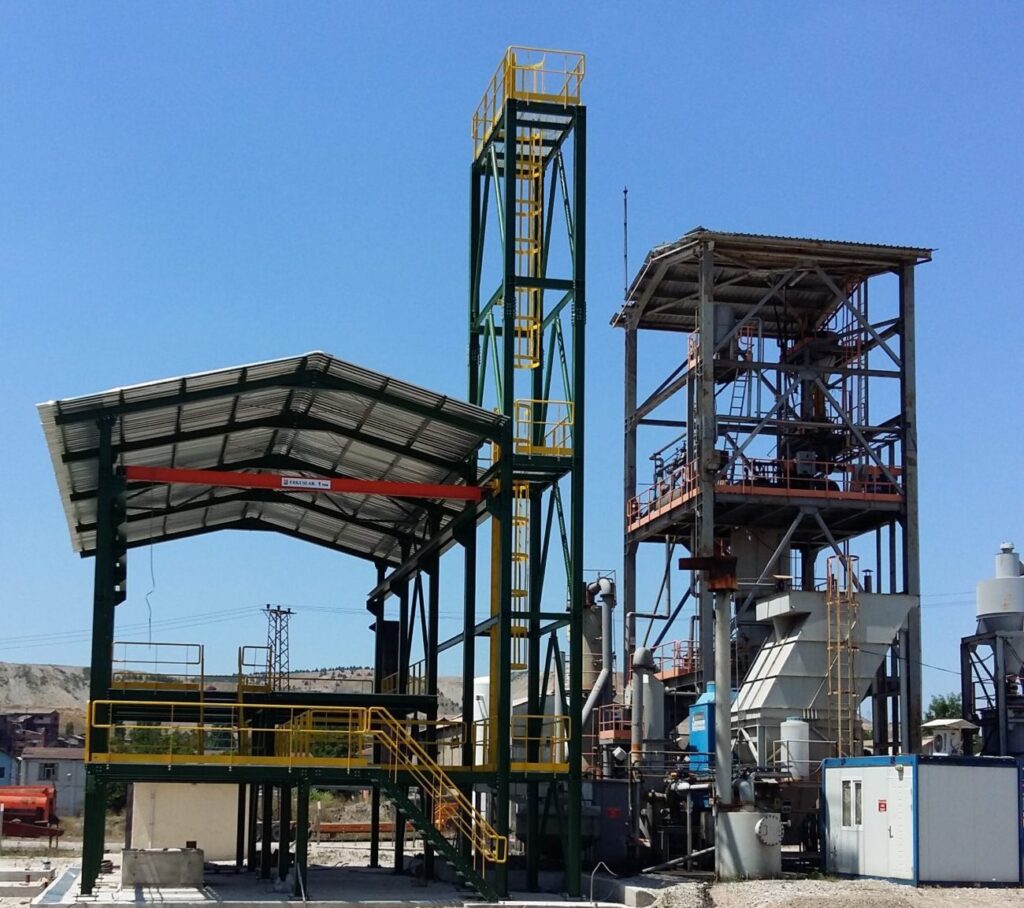

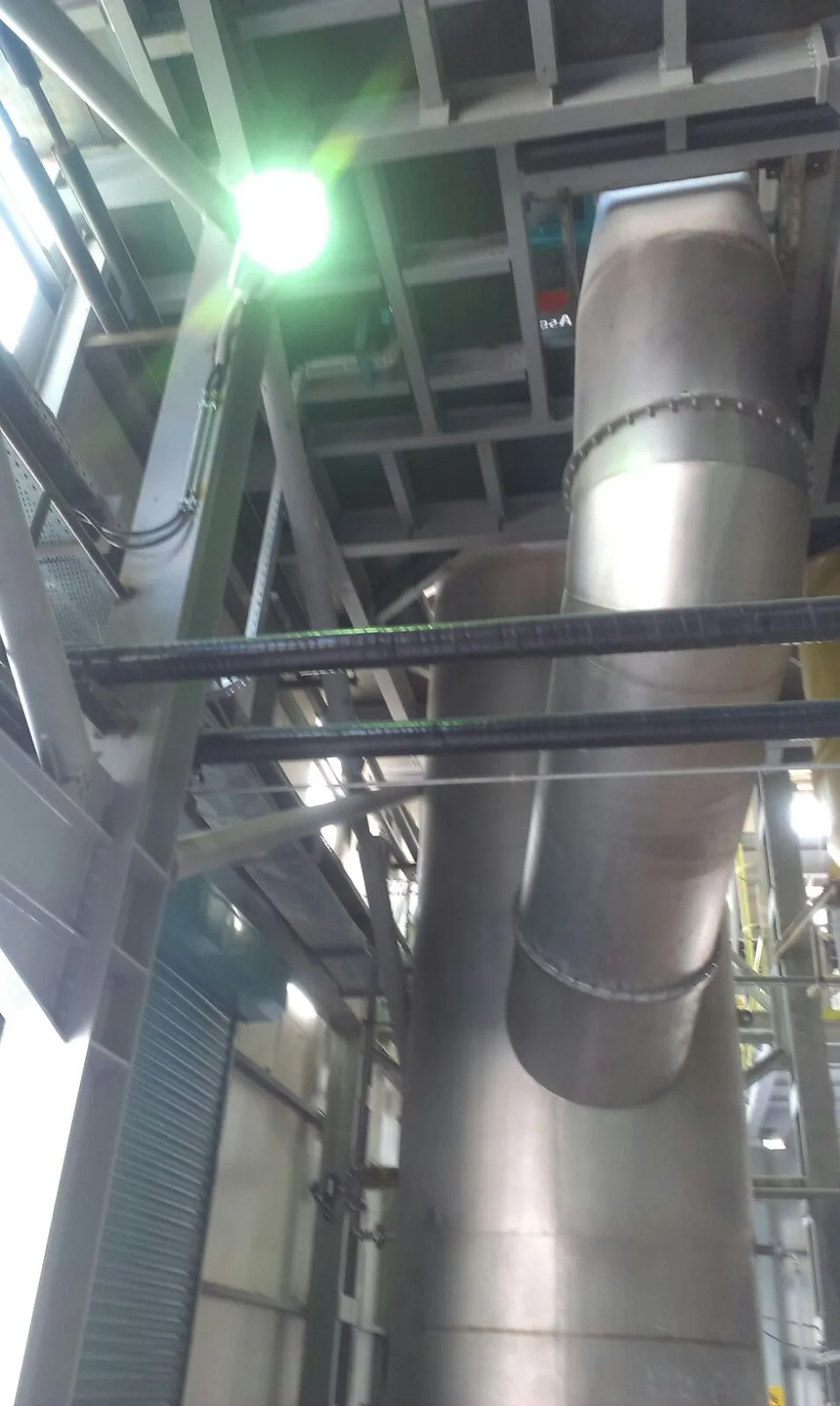

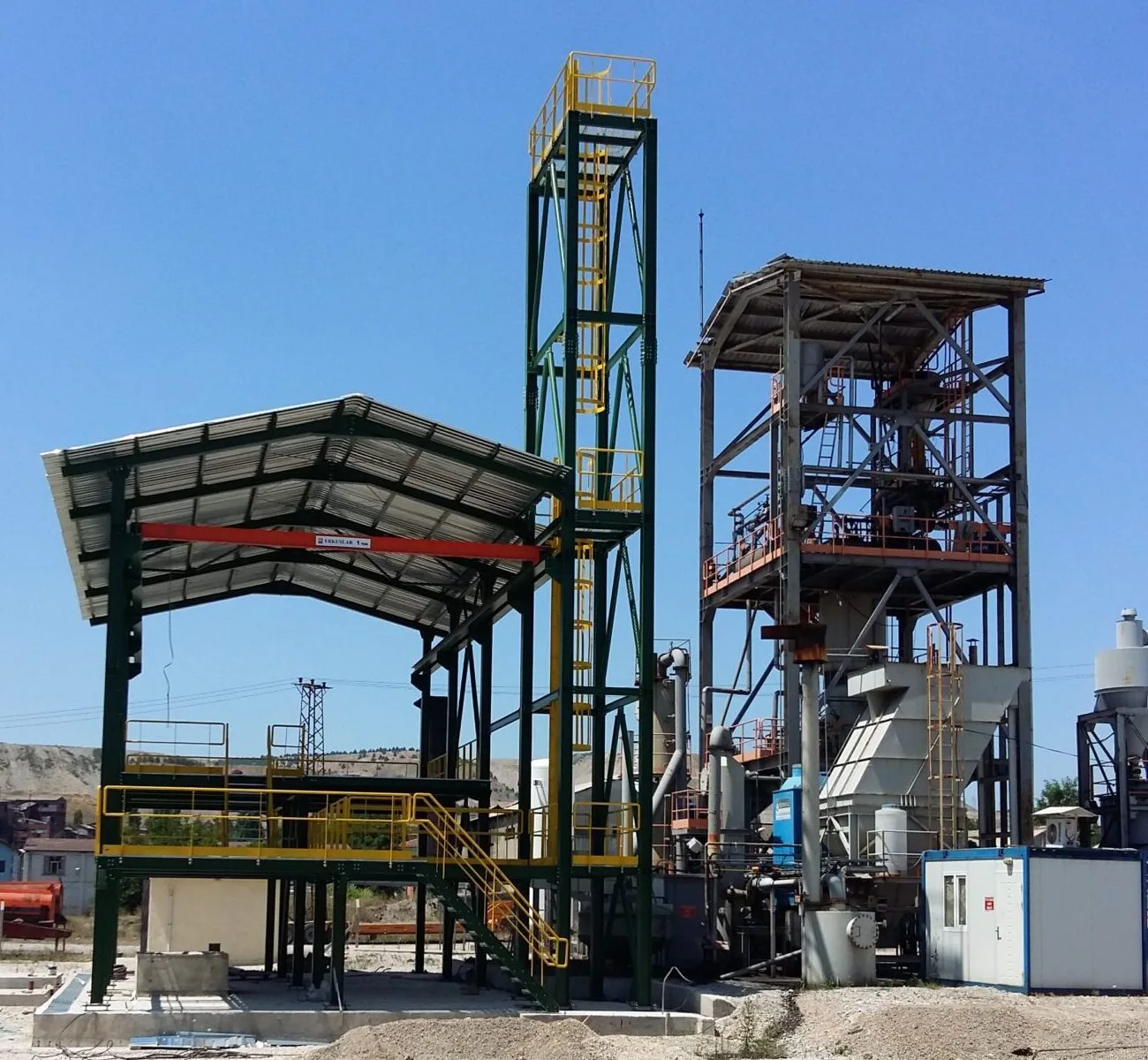

- Proses, kimya ve enerji tesisleri: Bandırma’da üç katlı boraks dekanter platformu (104,1 ton), Tunçbilek’te tamamı cıvatalı kömür gazlaştırma pilot tesisi (35,6 ton), Kırka’da iki katlı deterjan tesisi makine hattı platformu (54,6 ton), Susurluk’ta dört katlı arıtma tesisi (130,4 ton).

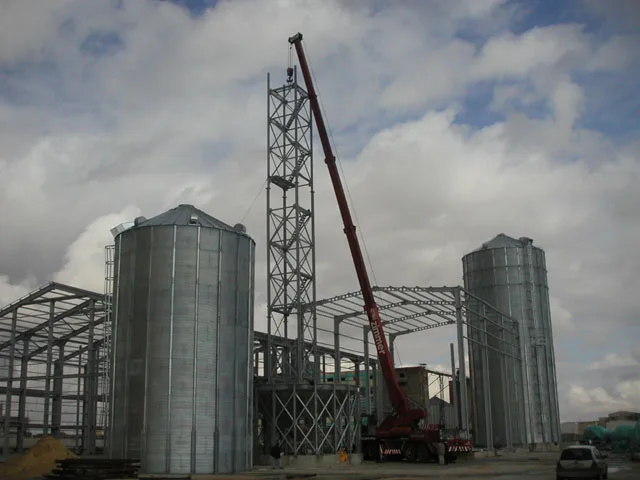

- Vinç yolları ve silolar: Gönen’de 20 ton kapasiteli, 20 m açıklıklı vinç köprüsü ve 76 m vinç yolu, 38 tonluk toz silosu konstrüksiyonu.
Depo ve antrepo yapıları için çelik depo, idari bina ve sosyal tesisler için çelik bina, geniş açıklık gerektiren yapılar için çelik hangar sayfalarımıza bakabilirsiniz. Bütün yapı türlerinin özeti çelik yapı sayfasında.
Endüstriyel Çelik Yapılarda Yük ve Tasarım Kriterleri
Bir üretim tesisi, konut yapısından farklı yüklerle karşılaşır. Endüstriyel yapı tasarımını belirleyen kriterler, çoğu zaman yapının kendi ağırlığı değil, içinde yürüyecek üretim faaliyetidir.
Belirleyici yükler
- Kar yükü. Zemin kar yükü, yapının bulunduğu bölgeye ve rakıma bağlıdır; çatı eğimi, ısı kaybı ve komşu yapıların oluşturduğu birikme bölgeleri hesaba katılır. Düşük eğimli geniş açıklıklı çatılarda kar birikmesi, ortalama değerin çok üzerinde yerel yükler oluşturabilir.
- Rüzgâr yükü. Yapı yüksekliği, arazi pürüzlülüğü ve çatı geometrisine göre değişir. Hafif çatılarda rüzgârın oluşturduğu emme etkisi, düşey yüklerden daha kritik hale gelir; bu durumda tasarımı belirleyen, çatının çökmesi değil kalkmasıdır. Kaplama–aşık ve aşık–makas bağlantıları buna göre boyutlandırılır.
- Vinç yükleri. Tavan vinci bulunan tesislerde vincin düşey tekerlek yükü, frenleme kuvveti ve yanal itme kuvveti ayrı ayrı değerlendirilir. Vinç, dinamik bir yüktür: hareket ve duruş sırasında oluşan darbe etkisi katsayılarla hesaba girer.
- Ekipman ve asma yükler. Havalandırma kanalları, boru hatları, kablo tavaları, aydınlatma ve proses ekipmanı çatıya asılıyorsa bu yükler baştan tanımlanmalıdır. Sonradan asılan ekipman, en sık karşılaşılan tasarım dışı yüklemedir.
Açıklık ve taşıyıcı sistem seçimi
Endüstriyel yapıda kolonsuz açıklık, üretim akışını doğrudan belirler. Açıklık büyüdükçe sistem seçimi değişir:
- Dolu gövdeli (I profilli) çerçeve: orta açıklıklarda imalatı hızlı, detayı sadedir. Kesit yüksekliği açıklıkla birlikte hızla artar.
- Kafes (makas) sistem: büyük açıklıklarda malzemeyi daha verimli kullanır. Aynı taşıma gücünü daha az çelikle sağlar, buna karşılık birleşim sayısı ve işçiliği artar.
- Değişken kesitli (kama) çerçeve: moment diyagramına göre kesit yüksekliğinin değiştiği sistemdir. Ön üretimli endüstriyel yapılarda malzeme ekonomisi sağlar.
Seçim yalnızca tonaj karşılaştırmasıyla yapılmaz. Kafes sistem daha az çelik kullanıyor olabilir, ancak ek imalat işçiliği, boya yüzeyinin artması ve montaj süresi toplam maliyeti tersine çevirebilir. Doğru karar, tonaj değil toplam sahibi olma maliyeti üzerinden verilir.
Kullanılabilirlik: yapının taşıması yetmez
Endüstriyel yapılarda taşıma gücü kadar önemli ikinci grup kriter, kullanılabilirlik sınırlarıdır:
- Sehim sınırları. Aşırı sehim, çatı drenajını bozar, kaplama ve derz detaylarını zorlar, asma tavan ve vitrin gibi hassas elemanlarda çatlamaya yol açar.
- Yanal ötelenme. Vinçli yapılarda kolonların yanal hareketi, vinç rayının hizasını bozarak vincin çalışmasını engelleyebilir. Bu yüzden vinçli tesislerde ötelenme sınırları daha katıdır.
- Titreşim. Dönen makine bulunan asma katlarda ve platformlarda, sistemin doğal frekansı makinenin çalışma frekansına yaklaşırsa rezonans oluşur. Yapı taşır ama üzerinde çalışılamaz.
Yangın ve dayanıklılık
Çelik yanmaz, ancak sıcaklık arttıkça dayanımını ve rijitliğini kaybeder. Bu yüzden endüstriyel yapılarda gerekli yangın dayanım süresi (örneğin R30, R60, R90) belirlenir ve buna göre yangın boyası, püskürtme yalıtım veya kutulama gibi bir koruma yöntemi seçilir. Yapının kullanım amacı, yangın yükü ve tahliye mesafeleri bu kararı belirler.
Uzun ömür açısından ikinci konu korozyondur. Nemli üretim ortamları, kimyasal buhar veya yıkama yapılan hatlar, standart boya sistemini hızla tüketir. Tesisin iç ortam koşulu, dış ortam kadar dikkatle değerlendirilmelidir.
Tesis tamamlayıcı imalatlar: endüstriyel kapılar, korkuluklar, merdivenler ve cıvata, ankraj, gergi ürünlerimiz.
Endüstriyel tesis maliyetini ne belirler?
Endüstriyel yapıda bedel, binadan çok binanın içine konulacak işe bağlıdır. Teklifler arasındaki farkı açıklayan sekiz kalem:
| Kalem | Fiyatı neden değiştirir |
|---|---|
| Proses gereksinimleri | Tesisin içinde ne üretileceği, taşıyıcıdan önce gelen karardır. Makine yerleşimi, hat genişliği ve servis koridorları aks planını belirler; bunlar netleşmeden çizilen yapı sonradan değişir. |
| Açıklık ve serbest yükseklik | Kolonsuz geçilecek genişlik ve net yükseklik, tonajı belirleyen iki ana kalem. Makinenin gerçekten gerektirdiği ölçüyü aşmamak en etkili tasarruftur. |
| Vinç ve taşıma sistemleri | Tavan vinci varsa kolonlar, konsollar ve temeller vinç yüküne göre boyutlanır. Sonradan vinç eklemek, baştan planlamaktan çok daha pahalıdır. |
| Hijyen ve sektör gereksinimleri | Gıda, ilaç ve kimya tesislerinde yüzey, temizlenebilirlik ve malzeme seçimi standartlara bağlıdır. Paslanmaz uygulamalar ve özel kaplamalar bu kaleme girer. |
| Yangın ve kaçış | Kullanım sınıfı, yangın bölmelerini, duman tahliyesini, kaçış merdivenlerini ve gerekiyorsa yangına dayanım kaplamasını belirler. |
| Kar, rüzgâr ve deprem | TS EN 1991-1-3/1-4’e göre bölge ve rakım kar yükünü, arazi sınıfı rüzgâr yükünü belirler. Deprem bölgesi ile zemin sınıfı yatay yük taşıyıcı sistemini değiştirir. |
| Çatı ve cephe kaplaması | Trapez sac, sandviç panel veya taşyünü dolgulu panel; yalıtım kalınlığı ve yangın sınıfı bu kalemde. |
| Devam eden üretim | Çalışan bir tesiste yapılan ilave veya yenileme, boş arazideki montajdan farklı planlanır. Vardiya dışı çalışma ve geçici tedbirler bedele yansır. |
Firma seçerken neye bakmalı?
- EN 1090 uygunluğu ve sertifikalı kaynakçı. Taşıyıcı çelik imalatında sorulması gereken ilk şeydir.
- Proses ekibiyle konuşabiliyor mu? Endüstriyel yapıda taşıyıcı sistem, makinenin gereksinimine hizmet eder. Bunu anlamayan firma standart bir depo çizer.
- Statik hesap ve imalat resimlerini kendi üretiyor mu? Tasarım ile imalat arasındaki geri besleme ancak böyle kurulur.
- Çalışan tesiste montaj deneyimi. Üretimi durdurmadan çalışmak ayrı bir planlama disiplinidir.
- Aylık imalat kapasitesi. Termin taahhüdünün gerçekçiliği buradan anlaşılır.
Sık sorulan sorular
Fabrika binası kaç metre açıklık geçebilir?
Çelik makas ve kafes sistemlerle 40-50 metre açıklık kolonsuz geçilebilir; daha büyük açıklıklar da mümkündür ancak taşıyıcı yüksekliği ve tonaj hızla artar. Asıl soru “en fazla kaç metre” değil, “bu üretim için kaç metre gerekli” sorusudur. Gereğinden büyük açıklık, kullanılmayan hacim için ödenen ton demektir; üretim akışını çizdikten sonra açıklığa karar vermek daha ekonomik sonuç verir.
Kolon aralığını ne belirler?
Kolon aralığını üretim yerleşimi, vinç ihtiyacı ve kaplama sistemi birlikte belirler. Makine yerleşimi ve forklift geçişi kolon istemediğiniz yerleri, tavan vinci varsa kreyn kirişinin açıklığı taşıyıcı düzenini belirler. Uzun yönde 6 metre aralık yaygındır çünkü aşık ve kaplama sistemleri bu ölçüye uyumludur; aralığı büyütmek aşık kesitini de büyütür.
Tavan vinci (kreyn) sonradan eklenebilir mi?
Sonradan eklenmesi mümkün olsa da pahalı ve zahmetlidir; çünkü vinç yalnızca ağırlığını değil, hareket ederken oluşan yatay kuvvetleri ve tekrarlı yükleri de yapıya aktarır. Bu yükler kolonu ve temeli doğrudan etkiler. Vinç ihtiyacınız ileride doğabilecekse, kapasitesini şimdiden söyleyip taşıyıcı sistemi buna hazır tasarlamak, sonradan güçlendirmekten çok daha ucuza gelir.
Kar ve rüzgâr yükü tasarımı nasıl etkiliyor?
Kar yükü bölgeye ve yüksekliğe göre değişir ve düz-geniş çatılarda belirleyici yük haline gelir; ayrıca çatı kademelerinde ve duvar diplerinde kar birikmesi (kar torbalanması) yerel olarak çok daha yüksek yük yaratır. Rüzgârda ise çoğu insanın beklediğinin aksine, hafif çatılarda kritik olan bastırma değil emme kuvvetidir: rüzgâr çatıyı yukarı çeker. Bu yüzden kaplama bağlantıları ve çatı-kolon birleşimleri emmeye göre kontrol edilir.
Zemin ve temel işini de siz mi yapıyorsunuz?
Çelik taşıyıcı sistemin imalatı ve montajı bizim işimiz; temel ve saha betonu genellikle ayrı yüklenici tarafından yapılır. Ancak ankraj düzenini ve temele aktarılacak yükleri biz veriyoruz ve ankraj kafesinin yerleşimini kontrol ediyoruz. Sahada en sık karşılaşılan sorun, ankrajların projedeki eksenlerden kaymış olmasıdır; bu yüzden temel dökümü öncesi kontrolü önemsiyoruz.
Tesis üretimdeyken ek yapı veya tadilat mümkün mü?
Mümkün ve çelikle yapılmasının asıl nedeni budur. Taşıyıcı elemanlar atölyede imal edildiği için sahadaki iş kaldırma ve birleştirmeye indirgenir; toz, kalıp ve priz süresi gerektiren betonarme işlere göre üretimi çok daha az aksatır. Kritik olan montaj planının üretim vardiyalarına göre kurgulanmasıdır.
Yangın dayanımı için ne yapılıyor?
Çelik yanmaz ama ısındıkça dayanım kaybeder; bu yüzden yangın dayanımı gerektiren yapılarda taşıyıcının belirli bir süre boyunca korunması gerekir. Uygulamada yangın boyası (şişen boya), püskürtme kaplama veya kaplama levhaları kullanılır. Hangisinin ve ne kalınlıkta gerektiği, yapının kullanımına ve istenen dayanım süresine göre belirlenir; yangın yükü yüksek tesislerde bu kalem baştan bütçelenmelidir.
Anahtar teslim mi yapıyorsunuz, yoksa sadece çelik imalat mı?
İkisi de olur. Sadece taşıyıcı sistemi imal edip montajını yapabiliriz; ya da çatı-cephe kaplaması, korkuluk, merdiven, platform ve endüstriyel kapılar dahil bütünü üstlenebiliriz. Tek elden yürütmenin pratik faydası birleşim noktalarında ortaya çıkar: taşıyıcıyı yapan ile kaplamayı yapan farklı olduğunda sorunlar hep bu noktalarda çıkar ve sorumluluk kimsede kalmaz.
Nasıl bir tesis planlıyorsunuz?
Kapatılacak alanı, kolonsuz geçilmesi gereken açıklığı, kat yüksekliğini ve vinç ihtiyacınızı yazın; taşıyıcı sistem alternatiflerini ve yaklaşık tonajı birlikte çıkaralım.
