Bir binanın güçlendirmeye ihtiyacı olup olmadığı gözle bakarak anlaşılmaz. Karar, mevcut yapının deprem performansının Türkiye Bina Deprem Yönetmeliği çerçevesinde değerlendirilmesiyle verilir: röleve, malzeme tespiti, modelleme ve performans kontrolü.
Çelikle güçlendirmenin üç pratik üstünlüğü var: mevcut temele çok daha az ek yük bindirir, parçalar atölyede hazırlandığı için kalıp ve priz beklenmez, ve uygulama çoğu durumda bina kısmen kullanılırken yürütülebilir.
Büyütmek için fotoğrafa tıklayın.
“Güçlendirildi” tek başına bir şey söylemez
Yönetmelik, yapının kullanım amacına göre farklı performans hedefleri tanımlar; bir konut ile bir okul veya hastane için beklenen performans aynı değildir. Bu yüzden bir binanın güçlendirilmiş olması yeterli bilgi değildir — hangi performans hedefine göre güçlendirildiği belirtilmelidir. Raporunuzda bu hedefin yazılı olmasını isteyin.
Yapı Güçlendirme ve Bina Performans Analizi Hizmetleri
Mevcut yapıların deprem güvenliğini sağlamak, kullanım ömrünü uzatmak ve fonksiyonel ihtiyaçlara göre revize etmek modern inşaat mühendisliğinin en kritik alanıdır. Atılım Endüstri olarak, çelik konstrüksiyon tecrübemizle binalarınızın statik güvenliğini en üst seviyeye taşıyoruz.
Yapı Güçlendirme Neden Gereklidir?
Yapılar zamanla yıpranabilir veya kullanım amaçları değişebilir. Yapı güçlendirme uygulamaları, binanın sadece depreme karşı değil, aynı zamanda güncel yönetmeliklere uygun hale getirilmesi için de zorunludur.
Deprem Riskine Karşı Güçlendirme: TBDY 2018 (Türkiye Bina Deprem Yönetmeliği) standartlarına göre binanızın sismik dayanıklılığını artırıyoruz.
Kullanım Amacı Değişikliği (Yük Artışı): Binanın işlevinin değişmesi (örn: depodan ofise dönüşüm) taşıyıcı sistemin yeniden tasarlanmasını gerektirir.
Yapısal Yaşlanma: Betonun karbonatlaşması veya çelik donatı korozyonu gibi fiziksel ömür tükenişlerinde iyileştirme.
Hasar Onarımı: Yangın, su baskını veya afet sonrası oluşan yapısal zayıflıkların giderilmesi.
Süreç Nasıl İşler? (Performans Analizi)
Güçlendirme süreci, rastgele yapılan bir işlem değil; matematiksel hesaplara ve laboratuvar sonuçlarına dayanan bilimsel bir yöntemdir.
1. Veri Toplama ve Yerinde İnceleme
Binanın statik projeleri incelenir, mevcut yapıdaki donatı detayları ve beton kalitesi (karot numuneleri ile) yerinde tespit edilir.
2. Yapısal Analiz ve Modelleme
Toplanan veriler, gelişmiş mühendislik yazılımları ile 3 boyutlu olarak modellenir. Sonlu Elemanlar Analizi (FEA) kullanılarak, binanın olası bir deprem anında hangi noktalardan hasar alabileceği (zayıf kat, kısa kolon vb.) simüle edilir.
3. Dizayn ve Uygulama Planı
Analiz sonuçlarına göre:
Çelik Mantolama: Betonarme elemanların çelik profillerle sarılması.
Karbon Fiber (FRP) Uygulamaları: Yüksek mukavemetli liflerle taşıyıcıların güçlendirilmesi.
Çelik Çaprazlar: Yapıya ilave çelik rijitlik elemanları eklenmesi.
Önemli Not: Güçlendirme projelerimizde hedefimiz, binayı sadece ayakta tutmak değil, aynı zamanda kullanım konforunu bozmadan en ekonomik ve güvenli çözümü sunmaktır.
Neden Atılım Endüstri İle Çalışmalısınız?
Biz, sadece güçlendirme projesi çizmiyoruz; aynı zamanda çelik imalat ve montaj uzmanıyız. Çelik konstrüksiyon tesisimizdeki üretim gücümüzle, güçlendirme için gereken tüm özel çelik imalatlarını kendi bünyemizde hızlıca üretiyoruz.
Uzman Mühendislik: Yönetmeliklere tam uyum.
Hızlı Uygulama: Kendi üretim tesisimiz sayesinde malzeme bekleme süresini minimize ediyoruz.
Anahtar Teslim Çözüm: Analizden, güçlendirme imalatı ve montajına kadar tek muhatap.
📞 Projeniz İçin Teklif Alın
Binanızın deprem performansını merak ediyor veya yapısal revizyon planlıyorsanız, uzman ekibimizden destek almak için İletişim sayfamızı ziyaret edin.
Mevcut Yapıların Değerlendirilmesi ve Çelikle Güçlendirme
Güçlendirme, yeni yapı tasarımından farklı bir mühendislik problemidir. Yeni yapıda malzeme ve geometri bilinir; mevcut yapıda ise önce ne olduğunun tespit edilmesi gerekir.
Değerlendirmenin yönetmelik çerçevesi
Mevcut binaların deprem etkisi altında değerlendirilmesi ve güçlendirilmesi, Türkiye Bina Deprem Yönetmeliği (TBDY 2018) kapsamında düzenlenmiştir. Yönetmelik, güçlendirme kararının gözle muayeneye değil, ölçülmüş verilere ve hesaba dayanmasını zorunlu kılar.
Değerlendirme, binadan elde edilen bilginin güvenilirliğine göre kademelendirilir. Proje ve imalat kayıtları mevcutsa, malzeme deneyleri ve donatı tespitleri yapılmışsa daha yüksek bir bilgi düzeyine ulaşılır; bu durumda hesapta daha az ihtiyat payı kullanılır. Bilgi eksikse mühendis, güvenli tarafta kalmak için malzeme dayanımını düşük varsayar — ve bu, gereğinden fazla güçlendirme yapılmasına, yani gereksiz maliyete yol açar. Tespit çalışmasına harcanan bütçe, çoğu zaman güçlendirme bütçesinden tasarruf ettirir.
Performans hedefi kararı
Her yapı aynı performans seviyesine güçlendirilmez. Yönetmelik farklı performans düzeyleri tanımlar: yapının deprem sonrası kesintisiz kullanılabilmesinden, yalnızca göçmesinin önlenmesine kadar. Hedef, binanın kullanım amacına göre belirlenir. Bir üretim tesisinde hedef genellikle üretimin en kısa sürede sürdürülebilmesidir; bu, can güvenliğinin ötesinde bir gereklilik anlamına gelir ve maliyeti artırır. Karar, mühendisin tek başına değil, işletmenin iş sürekliliği beklentisiyle birlikte verilmelidir.
Çelikle güçlendirmenin yöntemleri
- Çelik çaprazlı çerçeve eklenmesi. Mevcut betonarme çerçevenin içine veya dışına çelik çapraz sistemi yerleştirilir. Yapının yatay rijitliği hızla artar, göreli kat ötelemeleri düşer. En çok kullanılan yöntemdir; hafif olması nedeniyle temele getirdiği ek yük sınırlıdır.

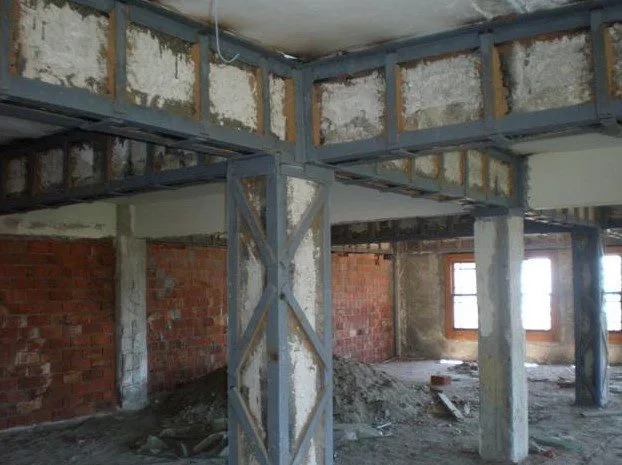

- Çelik kuşatma (mantolama). Yetersiz kolonun köşelerine çelik lamalar ve aralara bilezikler yerleştirilerek kesit kuşatılır. Kolonun eksenel taşıma gücü ve sünekliği artar. Kesit boyutunu az büyütmesi mimari açıdan avantajdır.
- Çelik kiriş ve kolon takviyesi. Yük artışı öngörülen kat döşemelerinde, mevcut kirişlerin altına veya yanına çelik profil eklenerek taşıma gücü artırılır. Sanayi yapılarında yeni makine yerleşimi nedeniyle sık başvurulan çözümdür.
- Yeni çelik kat veya asma kat. Mevcut yapıya hacim eklenirken çelik tercih edilmesinin sebebi ağırlıktır: eklenen kütle ne kadar küçükse, deprem kuvvetindeki artış da o kadar sınırlı olur.
Uygulamanın kritik noktası: ankraj
Güçlendirmede tasarımın başarısı, çelik elemanın kendisinden çok mevcut betonarmeye nasıl bağlandığına bağlıdır. Kimyasal ankrajın delik çapı, derinliği, delik temizliği ve kürlenme süresi üreticinin teknik föyüne birebir uyularak uygulanmalıdır. Tozu alınmamış bir deliğe yapılan ankraj, hesaplanan çekme kapasitesinin çok altında kalır — ve bu, yerinde çekme deneyi yapılmadıkça görülmez.
İkinci kritik nokta yük aktarımının sürekliliğidir. Eklenen çelik sistem, yükü kesintisiz biçimde temele indirebilmelidir. Kat seviyesinde biten, temele bağlanmayan bir çapraz sistemi, üst katlardaki kuvveti alt kata yığar ve sorunu çözmek yerine yerini değiştirir.
Güçlendirme ne zaman doğru karar değildir
Her yapı güçlendirilmeye değmez. Taşıyıcı sistemi ağır hasarlı, düzensizliği yüksek veya kalan ekonomik ömrü kısa yapılarda güçlendirme maliyeti, yeniden yapım maliyetine yaklaşabilir. Karşılaştırma yapılmadan başlanan güçlendirme işleri, çoğu zaman yarıda kalan işlerdir. Doğru sıralama şudur: önce tespit, sonra hesap, sonra maliyet karşılaştırması, en sonda uygulama kararı.
Yapı güçlendirme maliyetini ne belirler?
Güçlendirme, yeni imalattan farklı olarak bilinmeyenle başlar. Bedeli belirleyen yedi kalem:
| Kalem | Fiyatı neden değiştirir |
|---|---|
| Mevcut yapının durumu | Güçlendirmede ilk kalem, elinizde ne olduğudur. Projesi bulunan ve durumu bilinen bir yapı ile projesiz, geçmiş tadilatları belgesiz bir yapı aynı işi çıkarmaz. |
| Rölöve ve tespit çalışması | Mevcut kesitlerin ölçülmesi, kaynak ve birleşim kontrolü, gerekiyorsa malzeme testi. Bu adım atlanırsa güçlendirme tahmin üzerine kurulur. |
| Yeni yükün büyüklüğü | Vinç ilavesi mi, asma kat mı, yeni ekipman mı, yoksa güncel yönetmeliğe uyum mu? Yükün cinsi ve büyüklüğü yöntemi belirler. |
| Güçlendirme yöntemi | Kesit takviyesi, çapraz ilavesi, birleşim güçlendirmesi veya temel takviyesi. Her biri farklı işçilik ve farklı erişim gerektirir. |
| Erişim ve çalışma alanı | Güçlendirme çoğunlukla dolu ve çalışan bir yapıda yapılır. Makine üzerinde, dar alanda veya yüksekte çalışmak süreyi ve tedbiri artırır. |
| Üretimi durdurma | Duruş süresi çoğu zaman güçlendirme bedelinden büyük bir maliyettir. Vardiya dışı ve etaplı çalışma planı bu yüzden kurulur. |
| Temel ve zemin | Yeni yük temele iniyorsa takviye gerekebilir. Zemin çalışması, üst yapı işinden bağımsız bir kalem olarak değerlendirilmelidir. |
Firma seçerken neye bakmalı?
- Tespit yapmadan teklif veriyor mu? Ölçüm ve inceleme yapmadan verilen güçlendirme fiyatı, gerçek bir fiyat değildir.
- Statik hesabı kendi yapıyor mu? Güçlendirmede mevcut sistemin modellenmesi, yeni imalattan daha çok mühendislik ister.
- EN 1090 uygunluğu ve sertifikalı kaynakçı. Saha kaynağı ağırlıklı bir iş olduğu için kritiktir.
- Çalışan tesiste iş deneyimi. Üretimi durdurmadan çalışma, güçlendirmede kuraldır.
- İş güvenliği planı. Mevcut yapıda çalışmak, boş sahada çalışmaktan riskli bir iştir.
Sık sorulan sorular
Binamın güçlendirmeye ihtiyacı olup olmadığını nasıl anlarım?
Gözle bakarak anlaşılmaz. Karar, mevcut yapının deprem performansının değerlendirilmesiyle verilir: taşıyıcı sistemin projesi incelenir, sahada röleve alınır, beton dayanımı ve donatı düzeni tespit edilir, sonra yapı modellenip yönetmeliğin öngördüğü performans hedefine göre kontrol edilir. Çatlak, sarkma veya oturma gibi görünür belirtiler ise beklemeden inceleme yaptırmanız gereken işaretlerdir.
Güçlendirme mi yıkıp yeniden yapmak mı daha mantıklı?
Karşılaştırma sadece inşaat maliyetiyle yapılmamalı. Yıkıp yeniden yapmakta ruhsat süreci, yıkım masrafı ve en önemlisi binanın kullanılamadığı süre vardır; işletme için bu süre çoğu zaman inşaat maliyetinden daha pahalıya gelir. Güçlendirme, mevcut taşıyıcı sistem makul durumdaysa ve ihtiyaç duyulan kapasite artışı aşırı değilse genellikle daha avantajlıdır. Hasarı ilerlemiş veya taşıyıcı sistemi kökten yanlış kurgulanmış yapılarda ise yenileme doğru karardır.
Çelikle güçlendirmenin betonarme mantolamaya göre avantajı nedir?
Üç pratik fark var. Birincisi ağırlık: çelik eleman mevcut temele çok daha az ek yük bindirir. İkincisi süre: parçalar atölyede hazırlanıp sahada birleştirildiği için kalıp ve priz beklenmez. Üçüncüsü kullanım: çelik güçlendirme çoğu durumda bina kısmen kullanılırken uygulanabilir. Buna karşılık betonarme mantolama, özellikle kolon kesitinin bütünüyle büyütülmesi gereken durumlarda hâlâ doğru çözüm olabilir.
Bina kullanılırken güçlendirme yapılabilir mi?
Çoğu durumda evet, ancak bu bir planlama konusudur, verilmiş bir söz değil. Uygulama bölge bölge yürütülür; çalışılan bölge boşaltılır, diğer bölümler kullanımda kalır. Belirleyici olan, güçlendirilen elemanların yük aktarımının geçici olarak nasıl sağlanacağıdır. Bu yüzden montaj sıralaması, statik proje aşamasında kullanım takviminizle birlikte kurgulanır.
Güçlendirme için hangi yönetmelik geçerli?
Mevcut yapıların değerlendirilmesi ve güçlendirilmesi Türkiye Bina Deprem Yönetmeliği kapsamında yapılır. Yönetmelik, yapının kullanım amacına göre farklı performans hedefleri tanımlar; bir konut ile bir okul veya hastane için beklenen performans aynı değildir. Bu yüzden “güçlendirildi” ifadesi tek başına bir şey söylemez, hangi performans hedefine göre güçlendirildiği belirtilmelidir.
İnceleme sırasında binaya zarar verilir mi?
Beton dayanımını ve donatı düzenini tespit etmek için sınırlı sayıda karot alınır ve sıva açılır; bunlar kontrollü, küçük ve sonradan onarılan müdahalelerdir. Donatı tespiti çoğunlukla tahribatsız cihazla yapılır. İnceleme kapsamı yapının büyüklüğüne ve mevcut projenin olup olmamasına göre değişir; proje varsa saha çalışması belirgin şekilde azalır.
Elimde binanın projesi yok, yine de yapılabilir mi?
Yapılabilir, ancak süreç uzar. Proje yoksa taşıyıcı sistem sahada rölevesi alınarak yeniden çıkarılır: kolon ve kiriş ölçüleri, kat planları ve donatı düzeni tespit edilir. Bu, projesi olan bir binaya göre daha fazla saha çalışması ve daha fazla tahribatsız ölçüm demektir. Elinizde eski bir mimari proje bile olsa süreci kısaltır.
Asma kat veya ek kat ilavesi de güçlendirme kapsamında mı?
Mevcut yapıya kat veya asma kat eklemek, yapının yük durumunu değiştirdiği için tek başına bir imalat işi değil, yapısal bir karardır. Mevcut taşıyıcının ve temelin bu ek yükü taşıyıp taşımadığı kontrol edilmeden ilave yapılmamalıdır. Çeliğin hafifliği burada belirgin avantaj sağlar; birçok durumda çelik bir ilave, betonarme ilaveye göre mevcut yapıyı çok daha az zorlar.
Binanızın durumunu birlikte değerlendirelim
Yapının kullanım amacını, kaç katlı olduğunu, yapım yılını ve elinizde proje bulunup bulunmadığını yazın; hangi kapsamda inceleme gerektiğini ve nasıl ilerleyeceğimizi anlatalım.
(0266) 713 00 22Teklif formuYenilemek Yerine Güçlendirmek
Mevcut bir kumlama kabini için verilen çözüm projesi 65 ton çelik öngörüyordu. Yapıyı ölçüp taşıma kapasitesini değerlendirdikten sonra, yenileme yerine güçlendirme önerdik ve kabin 16 ton çelikle kullanılabilir hâle geldi. Bu ve diğer optimizasyon vakalarını çelik proje optimizasyonu sayfasında topladık.
