Çelik yapı, taşıyıcı sistemi sıcak haddelenmiş çelik profillerden kurulan yapı türünün genel adıdır. Fabrika, depo, idari bina, ahır, platform ve sundurma — hepsi çelik yapı başlığı altındadır. Atılım Endüstri, Bandırma Organize Sanayi Bölgesi’ndeki tesisinde 2009’dan bu yana çelik yapı projelendirme, imalat ve montaj işleri yürütüyor; bugüne kadar 138 proje tamamladık.
Çelik Yapının Betonarmeden Farkı
İki sistem arasındaki fark yalnızca malzeme değil, inşaat mantığıdır. Betonarmede yapı sahada, kalıp içinde ve beton priz süresine bağlı olarak yükselir. Çelik yapıda ise taşıyıcı sistem kontrollü atölye koşullarında üretilir, sahaya numaralandırılmış parçalar hâlinde gelir ve cıvatalı veya kaynaklı birleşimlerle monte edilir.
Bunun pratik sonuçları şunlardır: imalat ile temel işleri paralel yürüyebilir, hava koşulları üretimi durdurmaz, kalite ölçülebilir ve belgelenebilir, yapının kendi ağırlığı düşük olduğu için deprem kuvveti ve temel maliyeti azalır.
Çelik Yapı Türleri ve Uygulama Alanlarımız
Endüstriyel Yapılar
Portföyümüzün en büyük bölümünü üretim tesisleri oluşturuyor. Çelik fabrika sayfamızda gıda, metal, plastik, enerji ve maden sektörlerinden 26 proje örneği bulabilirsiniz — Tat Gıda – Endüstriyel Çelik Fabrika ve Altınova Metal – Çelik Fabrika bunların başlıcaları.

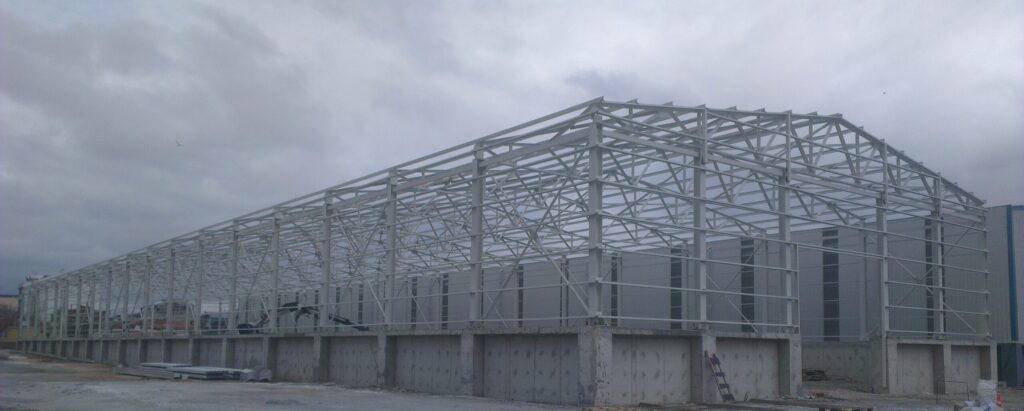

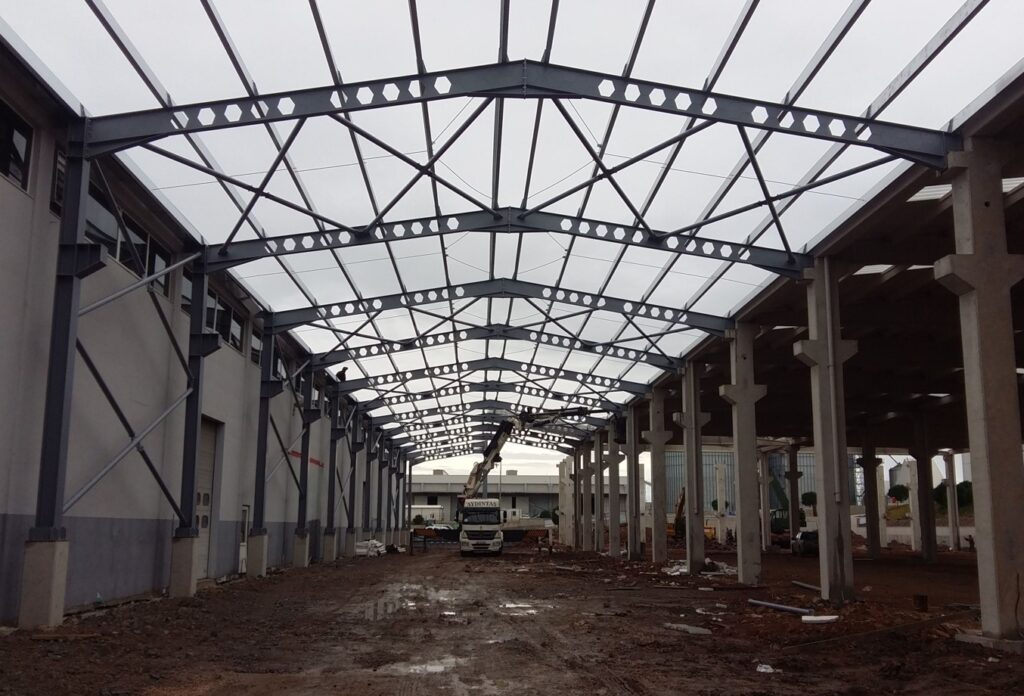

Depolama Yapıları
Kolonsuz geniş açıklık, depolama verimliliğinin belirleyicisidir. Çelik depo sayfamızda Sönmez Global – Çelik Depo ve Cenal Enerji – Atık Deposu gibi örnekleri inceleyebilirsiniz.
Bina ve Sosyal Yapılar
İdari bina, okul, otel ve restoran gibi insanların kullandığı yapılarda öncelikler değişir: kat döşemesi, yangın dayanımı ve konfor öne çıkar. Çelik bina sayfamızda Timsan – 3 Katlı Çelik İdari Bina ve Steel Çelik – Baştaş Amerikan Kültür Koleji projelerini görebilirsiniz.
Platform, Sundurma ve Erişim Yapıları
Portföyümüzde 14 platform ve 13 çatı/sundurma projesi var. Çelik Platform – Kondenser Platformu 1 – Banvit ve Unilever – Bakım Platformu gibi bakım platformları, işletmelerin ekipmanlarına güvenli erişimini sağlar.
Tarımsal Yapılar
Harun Demir – Ahır, Mesa Süt – Büyükbaş Ahırı ve Demir Kardeşler – Süt Çiftliği projelerinde hayvan barınaklarının havalandırma ve hijyen gereksinimlerine uygun taşıyıcı sistemler ürettik.
138 projenin tamamını projelerimiz sayfasından inceleyebilirsiniz.
Çelik Yapıda Kullanılan Profiller
Taşıyıcı sistemde en yaygın kullanılan kesitler IPE, HEA, HEB, NPU ve kutu profillerdir. Kolonlarda genellikle her iki yönde de mukavemet gerektiği için HEA/HEB, kirişlerde ise tek yönlü eğilme hâkim olduğundan IPE tercih edilir. Geniş açıklıklarda dolu gövdeli kirişler yerine kafes makas kullanmak, aynı taşıma kapasitesini daha az çelikle sağlar.
Ölçü ve ağırlık değerleri için çelik profil tablomuza bakabilir, ön hesaplarınızı ağırlık hesaplama araçlarımızla yapabilirsiniz. Profil ve sac tedariki için profil ve sac satışı sayfamıza göz atın.
Çelik Yapı Yapım Süreci
Projelendirme ve Statik Hesap
Kullanım amacı, açıklıklar, kat yüksekliği, ekipman yükleri ve bölgesel kar-rüzgâr-deprem yükleri belirlenir; taşıyıcı sistem modellenir ve boyutlandırılır. Bkz. projelendirme.
Atölye İmalatı
Kesim, delme, birleştirme ve kaynak Bandırma OSB’deki tesisimizde yapılır. Kaynaklar sertifikalı kaynakçılarca uygulanır; ardından kumlama ve boya. Bkz. imalat süreci.

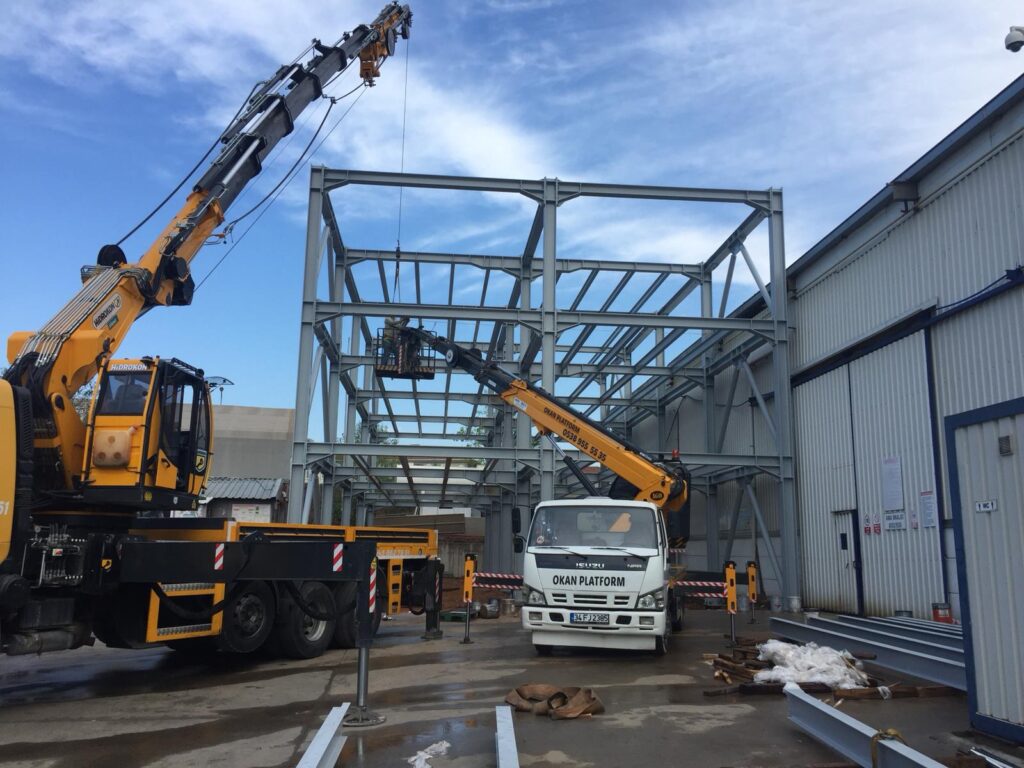

Sevkiyat ve Montaj
Parçalar numaralandırılarak sevk edilir, sahada vinçle monte edilir. Montaj sırası ve geçici destekler baştan planlanır. Bkz. montaj süreci.
Çatı ve Cephe
Sandviç panel, trapez sac veya kompozit cephe uygulanır. Bkz. çatı ve cephe kaplama.
Çelik Yapının Avantajları
- Hızlı inşa: Atölye imalatı ve saha temel işleri paralel yürür.
- Geniş açıklık: 30 metreyi aşan kolonsuz mesafeler geçilebilir.
- Deprem performansı: Süneklik sayesinde enerji yutar; hafif olduğu için deprem kuvveti azalır.
- Değiştirilebilirlik: İlave aks eklemek, kat çıkmak veya sökülüp başka yerde kurmak mümkündür.
- Ölçülebilir kalite: Kaynak ve boya kalınlığı kontrol edilebilir, belgelenebilir.
- Geri dönüşüm: Ömrünü tamamlayan çelik yeniden değerlendirilebilir.
Dikkat Edilmesi Gereken Konular
Çelik yapının iki gerçek zayıf noktası korozyon ve yangındır; ikisi de çözülebilir konulardır. Korozyona karşı kumlama sonrası uygun astar ve son kat boya, kimyasal ortamlarda ise galvaniz uygulanır. Yangına karşı yangın boyası, alçı kaplama veya püskürtme yalıtımla yönetmeliğin öngördüğü dayanım süresi sağlanır. Bu kararlar projelendirme aşamasında alınır, sonradan eklenen çözümler hem pahalı hem de daha az etkilidir.
Çelik Yapıda Tasarım, İmalat ve Kalite Kontrol Zinciri
Çelik yapı, malzemesi fabrikada standart altında üretilen ve davranışı yüksek doğrulukla öngörülebilen bir sistemdir. Bu öngörülebilirlik büyük bir avantajdır; ancak yalnızca tasarım, imalat ve montaj zincirinin tamamı aynı disiplinle yürütüldüğünde gerçekleşir. Zincirin herhangi bir halkasındaki gevşeklik, hesabın verdiği güvenliği doğrudan tüketir.
Tasarım yöntemi: YDKT ve GKT
ÇYTHYE iki tasarım yaklaşımına izin verir. YDKT (Yük ve Dayanım Katsayıları ile Tasarım) yaklaşımında yükler artırılır, kesit dayanımı ise bir azaltma katsayısıyla düşürülür; güvenlik, belirsizliğin gerçekten bulunduğu yere ayrı ayrı yerleştirilir. GKT (Güvenlik Katsayıları ile Tasarım) yaklaşımında ise dayanım tek bir güvenlik katsayısına bölünür ve servis yükleriyle karşılaştırılır. İki yöntem birbirine yakın sonuç verir, ancak bir projede karıştırılmaz: sistemin tamamı aynı yöntemle çözülür. YDKT, farklı yük türlerinin belirsizliğini ayrıştırdığı için özellikle deprem ve hareketli yük etkisinin baskın olduğu yapılarda daha rasyonel sonuç üretir.
Stabilite: çelikte asıl belirleyici
Çeliğin dayanımı yüksek, kesitleri buna karşılık incedir. Bu nedenle çelik elemanlarda göçme çoğu zaman malzemenin ezilmesiyle değil, stabilite kaybıyla gerçekleşir. Üç mekanizma ayrı ayrı kontrol edilir:
- Global burkulma — basınç elemanının bütün olarak yanal deplasman yapması. Belirleyici büyüklük narinliktir; burkulma boyunun mesnet koşullarına göre doğru alınması, kesit seçiminden daha kritiktir.
- Yanal burulmalı burkulma (LTB) — eğilme altındaki kirişin basınç başlığının yana kaçarak burulması. Yanal tutuklama aralığı bu davranışı doğrudan yönetir; aşık ve çapraz düzeninin kiriş hesabıyla birlikte kararlaştırılmasının nedeni budur.
- Yerel burkulma — başlık veya gövde levhasının kendi içinde kırışması. Kesitin genişlik/kalınlık oranlarına bağlıdır ve kesitin plastik kapasitesine ulaşıp ulaşamayacağını, dolayısıyla sünek davranıp davranamayacağını belirler. Deprem etkisindeki sistemlerde bu koşullar belirgin şekilde sıkılaşır.
Birleşimler: sistemin gerçek kapasitesi
Bir çelik yapının kapasitesi, en zayıf birleşiminin kapasitesidir. Birleşimler kaynaklı veya bulonlu olarak çözülür. Kaynaklı birleşimler sürekli ve rijit davranış sağlar, atölye koşullarında yüksek kalitede yapılabilir; sahada kaynak ise hava koşullarına ve pozisyona bağlı olduğu için kalite riski taşır. Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür. Yüksek dayanımlı bulonlarda (8.8 ve 10.9 sınıfları) kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; sürtünme etkili birleşimlerde bu kuvvet sağlanmazsa birleşim tasarlanandan farklı davranır. Bu nedenle tork değerleri ve sıkma sırası kayıt altına alınmalıdır.
Genel kural olarak birleşimler, birleştirdikleri elemandan daha güçlü tasarlanır; böylece olası bir aşırı yüklemede hasar, gevrek davranan birleşimde değil, sünek davranan elemanda oluşur.
İmalat sınıfı ve muayene
Çelik yapı elemanlarının imalatı TS EN 1090-2 kapsamında yürütülür ve yapı, sonuçlarının ciddiyetine göre uygulama sınıflarına (EXC1–EXC4) ayrılır. Sınıf yükseldikçe kaynak prosedürü, kaynakçı yeterliliği, tolerans ve muayene gereklilikleri sıkılaşır. Kaynakçı yeterlilikleri TS EN ISO 9606-1, kaynak prosedürü onayı TS EN ISO 15614-1 kapsamında belgelenir. Tahribatsız muayenede gözle muayenenin ardından, birleşimin türüne göre penetrant, manyetik parçacık veya ultrasonik yöntem uygulanır — ultrasonik muayene, küt kaynaklarda iç kusurları tespit edebilen tek pratik yöntemdir. Muayene kapsamı sözleşmede belirlenmediğinde uygulamada en aza indiği için, muayene oranı proje aşamasında yazılı hale getirilmelidir.
Montaj toleransları
Atölyede doğru üretilmiş bir eleman, sahada yanlış konumlandırıldığında hesabın öngördüğü davranışı vermez. Kolon düşeyliğindeki sapma ikinci mertebe etkileri büyütür; aks kaçıklığı çaprazların gerçek eksende çalışmasını engeller. Bu nedenle montaj sırasında düşeylik ve aks kontrolü, kaynak veya sıkma işlemi tamamlanmadan yapılmalı, gerekiyorsa geçici destek ve gergilerle konum sabitlenmelidir. Montaj toleransları da TS EN 1090-2 kapsamında tanımlıdır.
Malzeme izlenebilirliği
Yapı çeliğinin sınıfı TS EN 10025-2, kutu ve boru profiller ise TS EN 10219 veya TS EN 10210 kapsamında tanımlanır. Projede S275 öngörülmüşken sahaya S235 gelmesi, ilk bakışta fark edilmeyen ancak kapasiteyi doğrudan düşüren bir sapmadır. Bu nedenle her parti malzemenin kalite belgesi (EN 10204 3.1) ile teslim alınması ve imalat kayıtlarıyla eşleştirilmesi, sonradan yapılacak hiçbir kontrolün yerini tutmayan temel bir uygulamadır.
Kolonsuz geniş açıklık ve yüksek iç hacim gerektiren araç, ekipman ve makine barındırma yapıları için çelik hangar sayfamızı inceleyebilirsiniz.
Sıkça Sorulan Sorular
Çelik yapı ne kadar dayanır?
Doğru korunmuş bir çelik yapının ömrü onlarca yıldır. Belirleyici olan malzeme değil, yüzey korumasının doğru seçilmesi ve periyodik bakımın yapılmasıdır.
Çelik yapı betonarmeden pahalı mı?
Yalnızca iskelet karşılaştırıldığında genellikle evet. Ancak inşaat süresinin kısalması, temel maliyetinin düşmesi ve tesisin erken devreye girmesi hesaba katıldığında toplam maliyet çoğu endüstriyel projede çeliğin lehine döner.
Çelik yapı sökülüp taşınabilir mi?
Cıvatalı birleşimlerle kurulmuş yapılar sökülüp yeniden kurulabilir. Kiralık arsada çalışan işletmeler için önemli bir avantajdır.
Anahtar teslim mi çalışıyorsunuz?
Her iki şekilde de çalışıyoruz. Projelendirmeden montaja tüm süreci üstlenebildiğimiz gibi, mimarınız veya ana yükleniciniz varsa yalnızca statik hesap, imalat veya montaj kalemlerinden birini de yapabiliyoruz.
Hangi bölgelerde hizmet veriyorsunuz?
Bandırma merkezli olarak Marmara bölgesi ağırlıklı çalışıyoruz; portföyümüzde İstanbul, Bursa, Yalova, Çanakkale ve İzmir projeleri var. Gana’daki yem fabrikası projesiyle yurt dışı uygulaması da gerçekleştirdik.
