Maden İşletme Tesisi Yapıları — 20 × 50 m üretim binası | Kalkım

Proje künyesi

Sahadan

Büyütmek için fotoğrafa tıklayın.

İşin kapsamı ve süreç

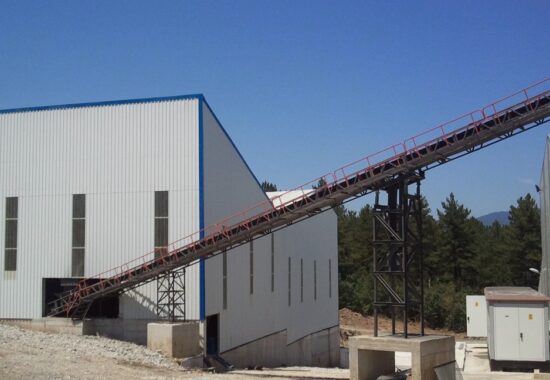

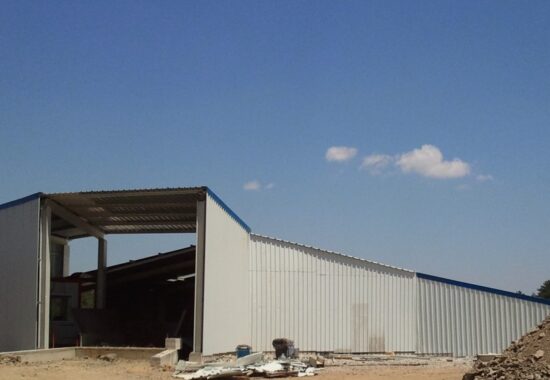

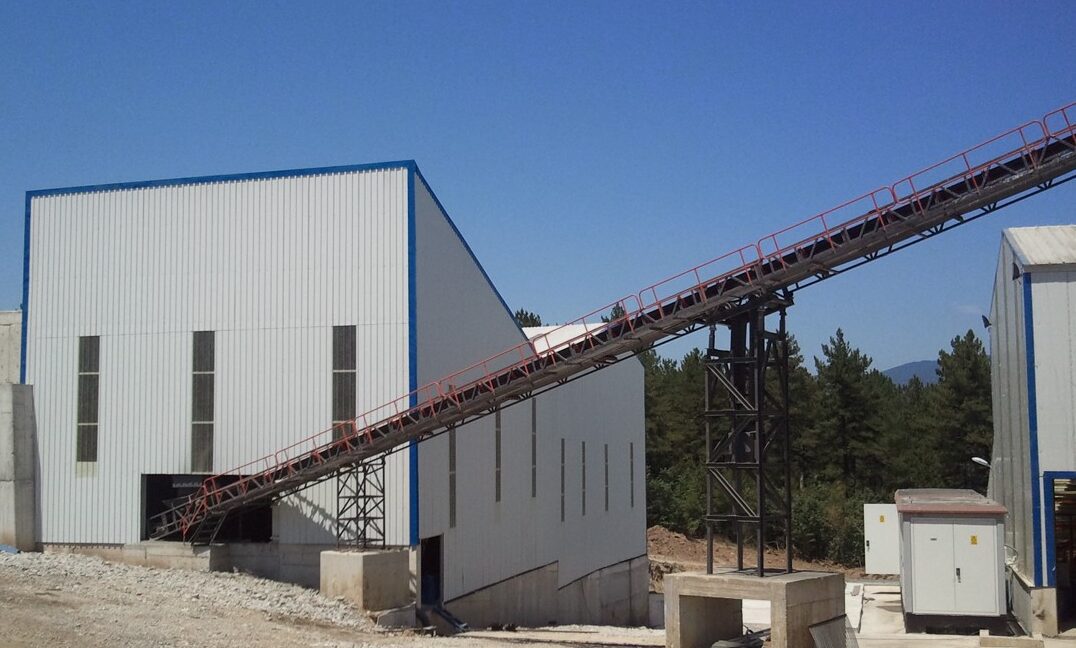

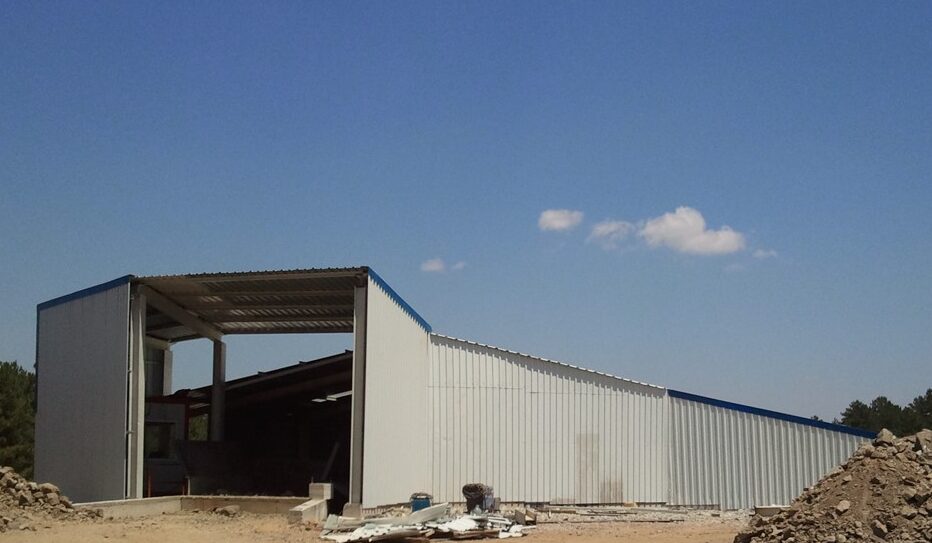

Çanakkale Kalkım’da CVK Madencilik’in maden işletme tesisinde birkaç farklı yapı yapıldı. Bunlardan biri 20 × 50 metre ölçüsünde, 8 metre serbest yükseklikte üretim binasıydı; bir diğeri konveyör döküş bunkerinin üzerine yapılan çatıydı.

Maden Sahasında Yapı: Toz ve Aşınma

Maden işletme tesisleri, çeliğin en zorlandığı ortamlardandır. Havada sürekli toz vardır, malzeme aşındırıcıdır ve yapının çoğu bölümü açıkta kalır. Bu koşulda yüzey korumasının ömrü, taşıyıcı sistemin ömrünü belirler.

Ayrıca maden sahalarında yapılar üretim akışına göre konumlanır, mimari bir düzene göre değil. Kırma, eleme ve taşıma ekipmanının yerleşimi binanın planını ve yüksekliğini tanımlar.

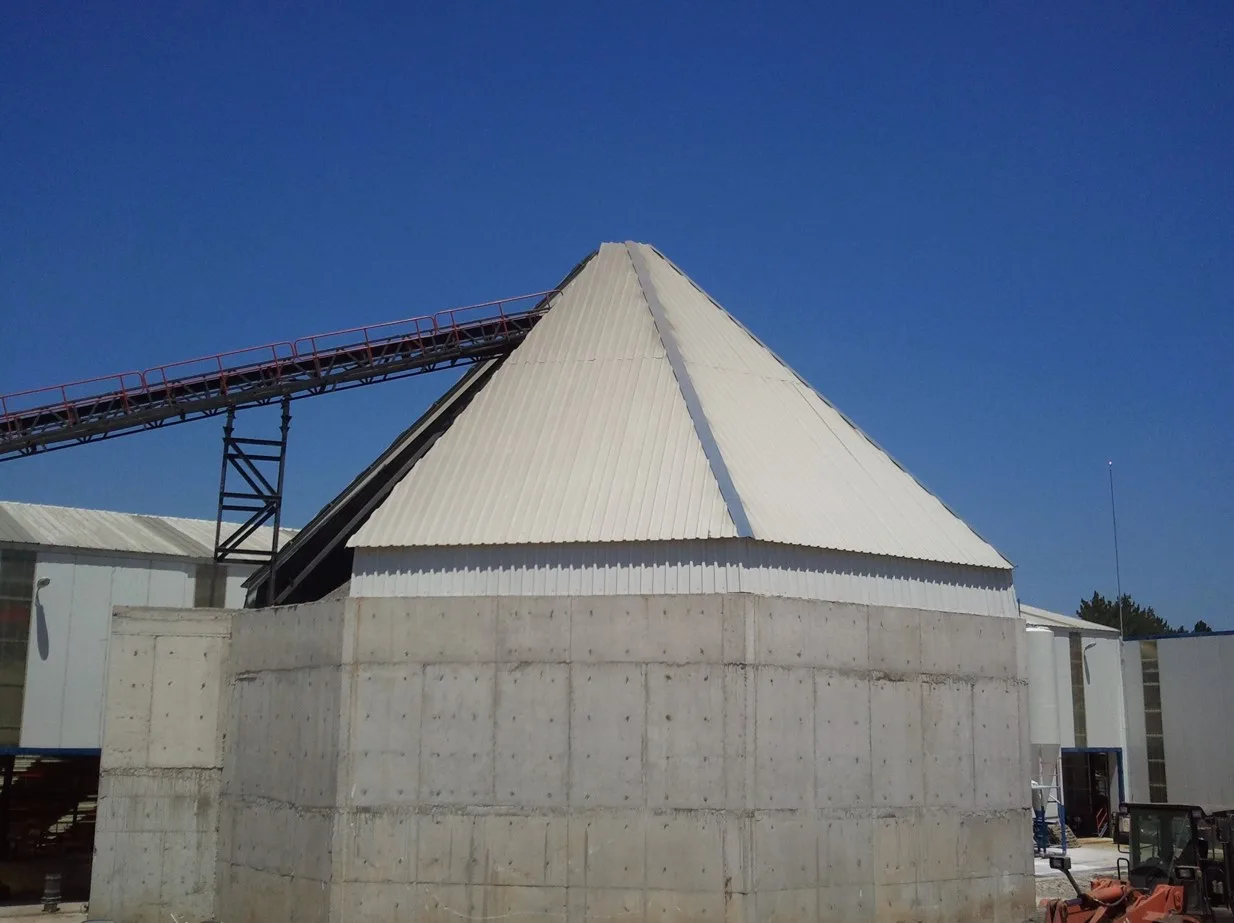

Konveyör Döküş Bunkeri Üzerine Çatı

Konveyörün malzemeyi boşalttığı döküş noktası, bir tesisin en tozlu ve en çok aşınan bölgesidir. Buraya çatı yapılmasının nedeni hem malzemeyi yağıştan korumak hem de tozun yayılmasını sınırlamaktır.

Bu tip çatılarda belirleyici konu, taşıyıcının döküş noktasına ve konveyör güzergâhına çakışmadan yerleşmesidir; ayrıca bakım sırasında bunkerin üstüne erişim gerekeceği için açıklık düzeni buna göre kurulur.

Yapı kabuğu

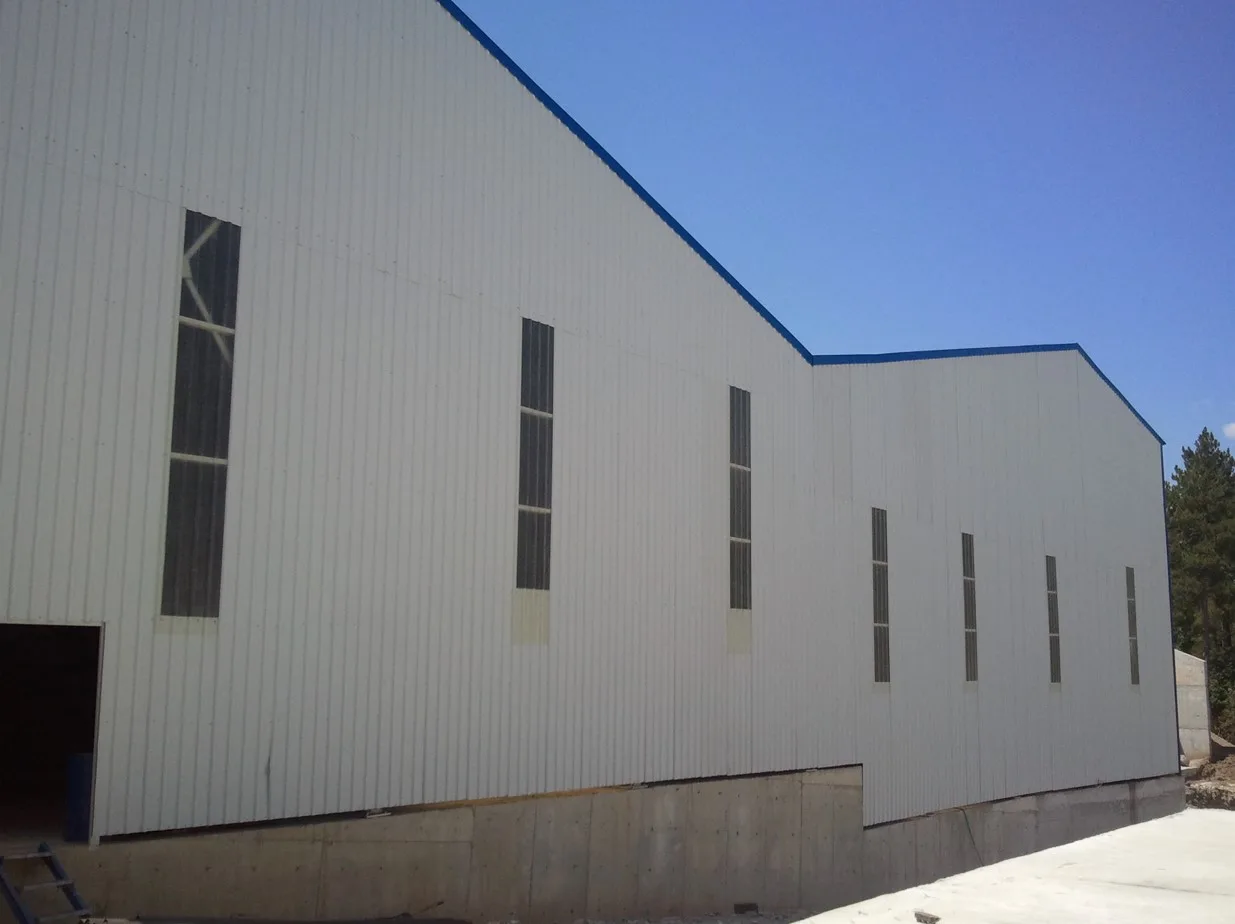

Yapı kabuğunda çatı ve cephe için aynı malzeme kullanıldı: 0,50 trapez sac. Trapez sacda sac kalınlığı ve profil derinliği birlikte değerlendirilir; bu ikisi aşıkların ne sıklıkta konulacağını, dolayısıyla çatının toplam ağırlığını belirler.

Korozyon koruması ve yüzey

Yüzeyler epoksi boya sistemiyle korundu. Epoksinin en güçlü yanı çeliğe tutunması ve kimyasal dayanımıdır; açık havada uzun süre UV alan yüzeylerde ise üzerine poliüretan son kat çekmek renk ve parlaklık ömrünü uzatır.

Birleşimler ve tonaj

Sistem cıvatalı birleşimlerle kuruldu. Cıvatalı birleşimin saha tarafındaki asıl kazancı hızdır: delik ve pabuç toleransları atölyede doğru tutulduğunda montaj, kaynak beklemeden ilerler. Sıkma kontrolü TS EN 1090-2 kapsamında yapılır.

Bu projede belirleyici olan teknik konular

Yüzey koruma tercihi

Koruyucu boyanın ömrünü boyanın kendisinden çok altındaki yüzey hazırlığı belirler. Haddeleme tufalı temizlenmezse boya sağlam bir yüzeye değil kopmaya hazır bir kabuğa tutunur. Nem ve yıkama etkisi bulunan ortamlarda tek kat endüstriyel boya yerine epoksi tercih edilir; kontrol edilmesi gereken büyüklük kat sayısı değil toplam kuru film kalınlığıdır.

Cıvatalı birleşim ne kazandırır?

Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.

Sık sorulan sorular

Bu proje kime örnek olur?

Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: proje, imalat ve montajın tek elden yürütülmesi. Aynı mantıkla kurulan çelik fabrika işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.

Kalkım (Çanakkale) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e farklı bir bölgede gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
