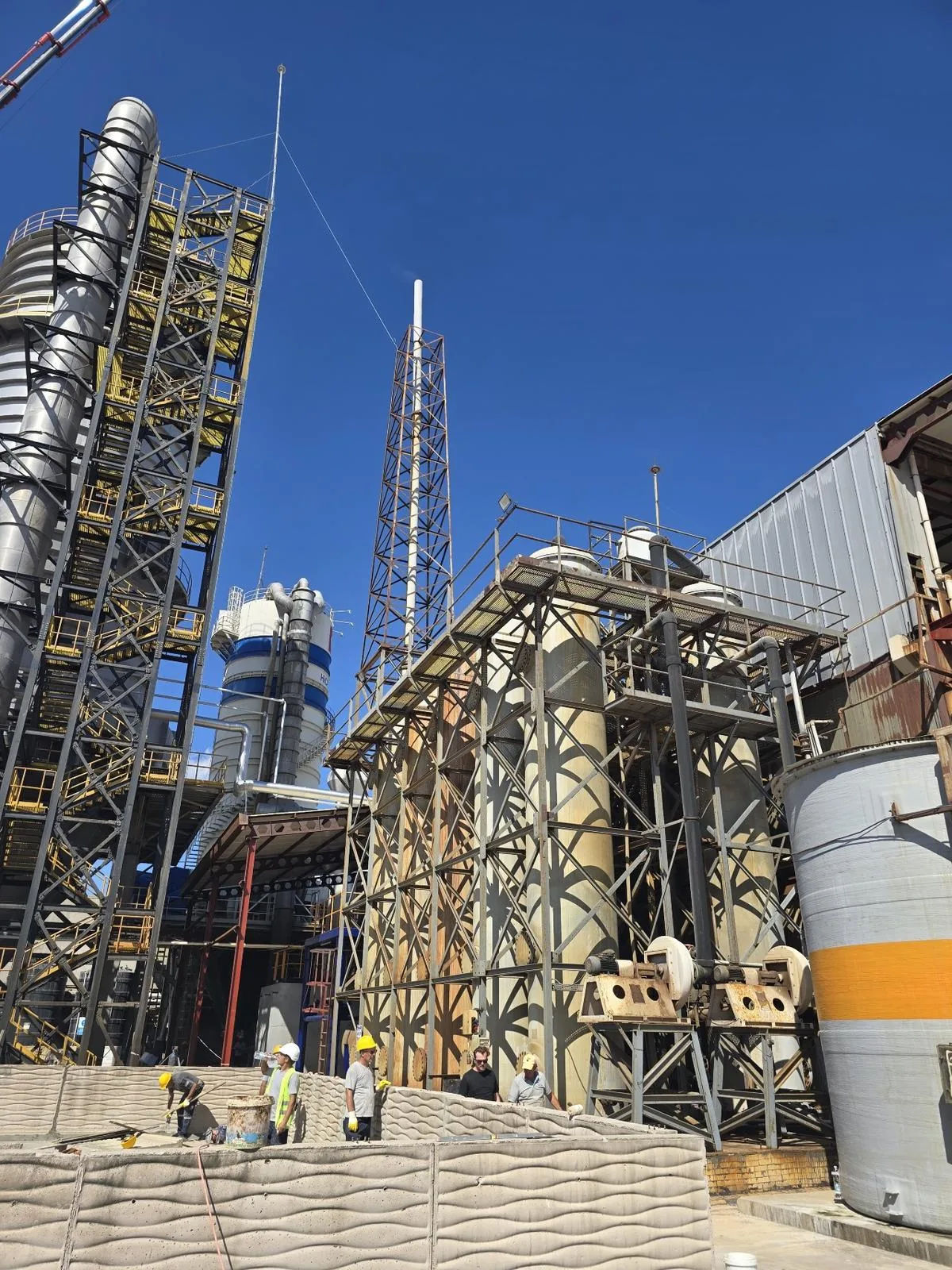

Hicri Ercili’nin Bandırma sülfat tesisinde ilave asit üretimi kapsamında makine, ekipman ve tankları taşıyacak 7 katlı çelik yapının imalatını üstlendik. Müşterinin verdiği statik projeler üzerinden Tekla modelini kurduk; malzeme listesini, imalat ve montaj resimlerini hazırlayıp 27,44 tonluk yapıyı fabrikamızda 40 günde ürettik. Montaj, saha hazır olduğunda başlayacak; bu sayfayı sahadan güncel bilgilerle güncelleyeceğiz.
Proje künyesi
| Proje | Hicri Ercili Bandırma Sülfat HCL Tesis Çelik Platform |
|---|---|
| Yapı tipi | Çelik bina (ekipman platformu) |
| Yıl | 2026 |
| Konum | Balıkesir / Bandırma |
| Müşteri | Hicri Ercili |
| Ebat | 7,73 × 13,93 m |
| Yükseklik | 12 m |
| Kat adedi | 7 |
| Çelik tonajı | 27,44 ton (çelik yapı) |
| İlave imalat | 2 adet ekipman sehpası, toplam 1,2 ton; baca şasesi 4,6 ton |
| İmalat süresi | 40 gün |
| Montaj | Saha hazırlığı bekleniyor |
| Birleşim tipi | Cıvatalı ve kaynaklı |
| Yüzey koruma | Poliüretan boya |
| Kapsamımız | Tekla modeli, malzeme listesi, imalat ve montaj resimleri, fabrikada imalat (statik proje müşteriden) |
Bu projede çözdüğümüz asıl mesele

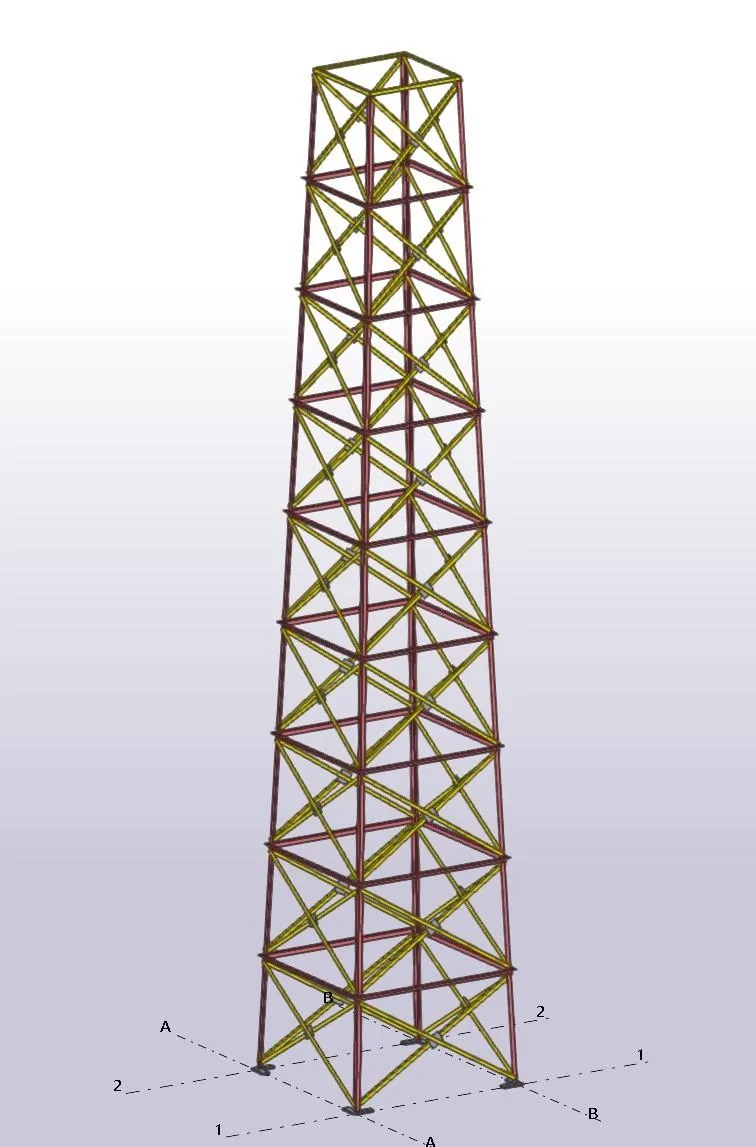

İş sürerken çelik yapıya bağlanacak baca şasesi 13,6 m’den 35 m’ye revize edildi. Platformun geri kalanına dokunmadan projede yalnızca baca şasesi yükseltildi; böylece hazırlanan imalat resimleri ve fabrikadaki üretim akışı bozulmadan revizyon işlendi. Baca şasesinin ağırlığı 4,6 ton.
Fabrikadan
Büyütmek için fotoğrafa tıklayın.
İşin kapsamı ve süreç

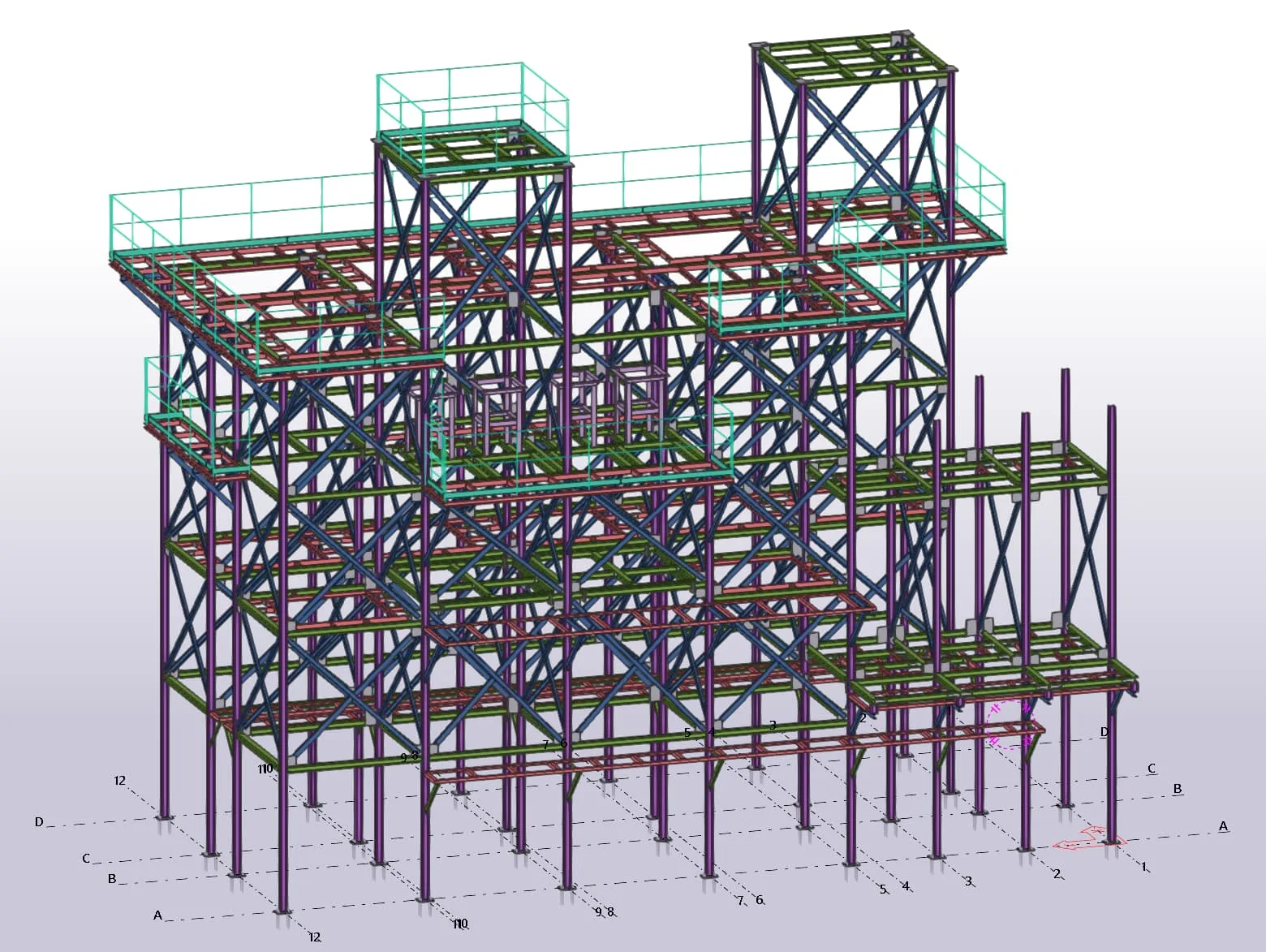

Statik projeler müşteri tarafından verildi. Bu projeler üzerinden yapının Tekla modelini oluşturduk; profil ve levhaları kapsayan malzeme listesini, parça imalat resimlerini ve montaj resimlerini hazırladık.

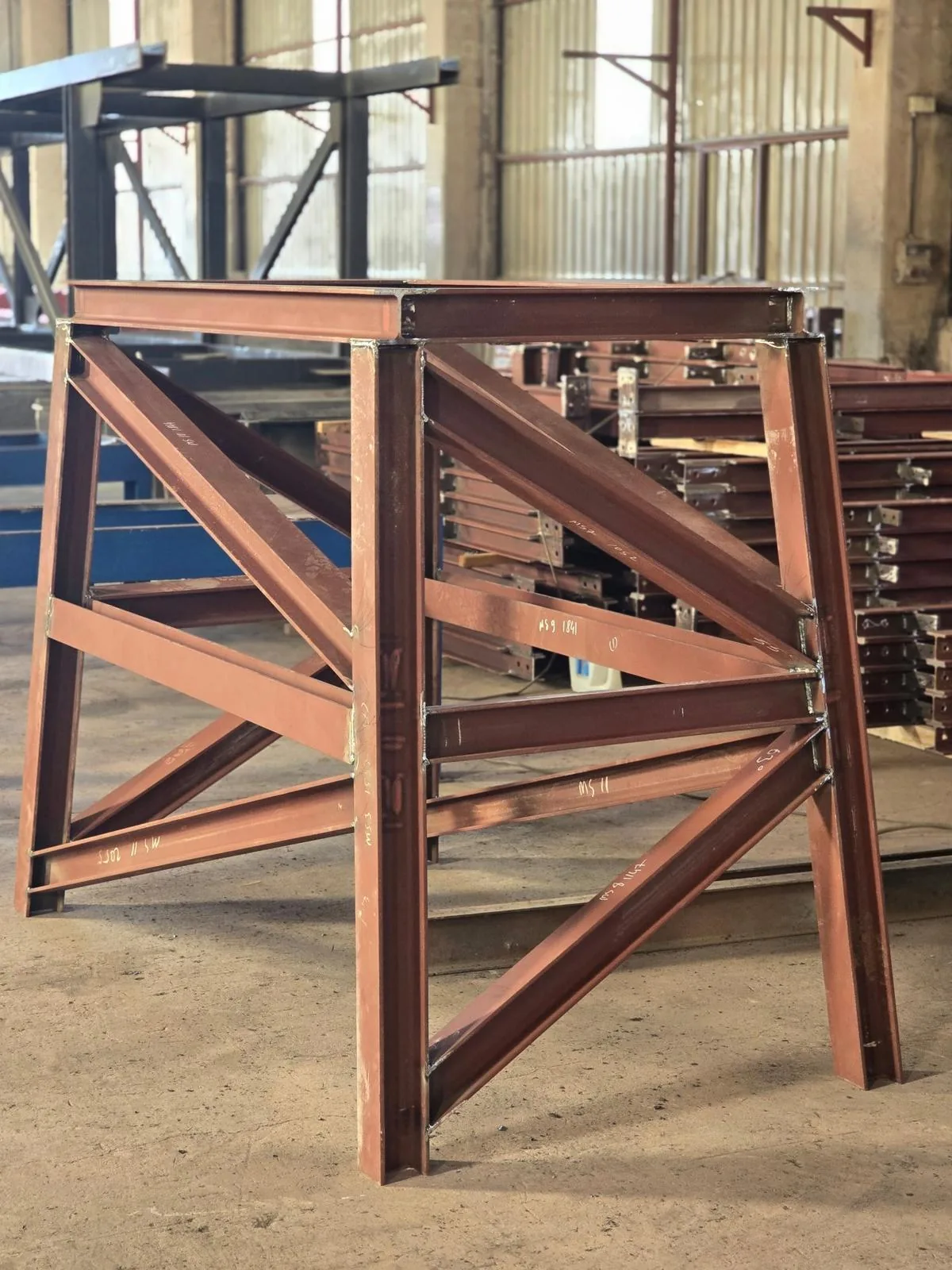

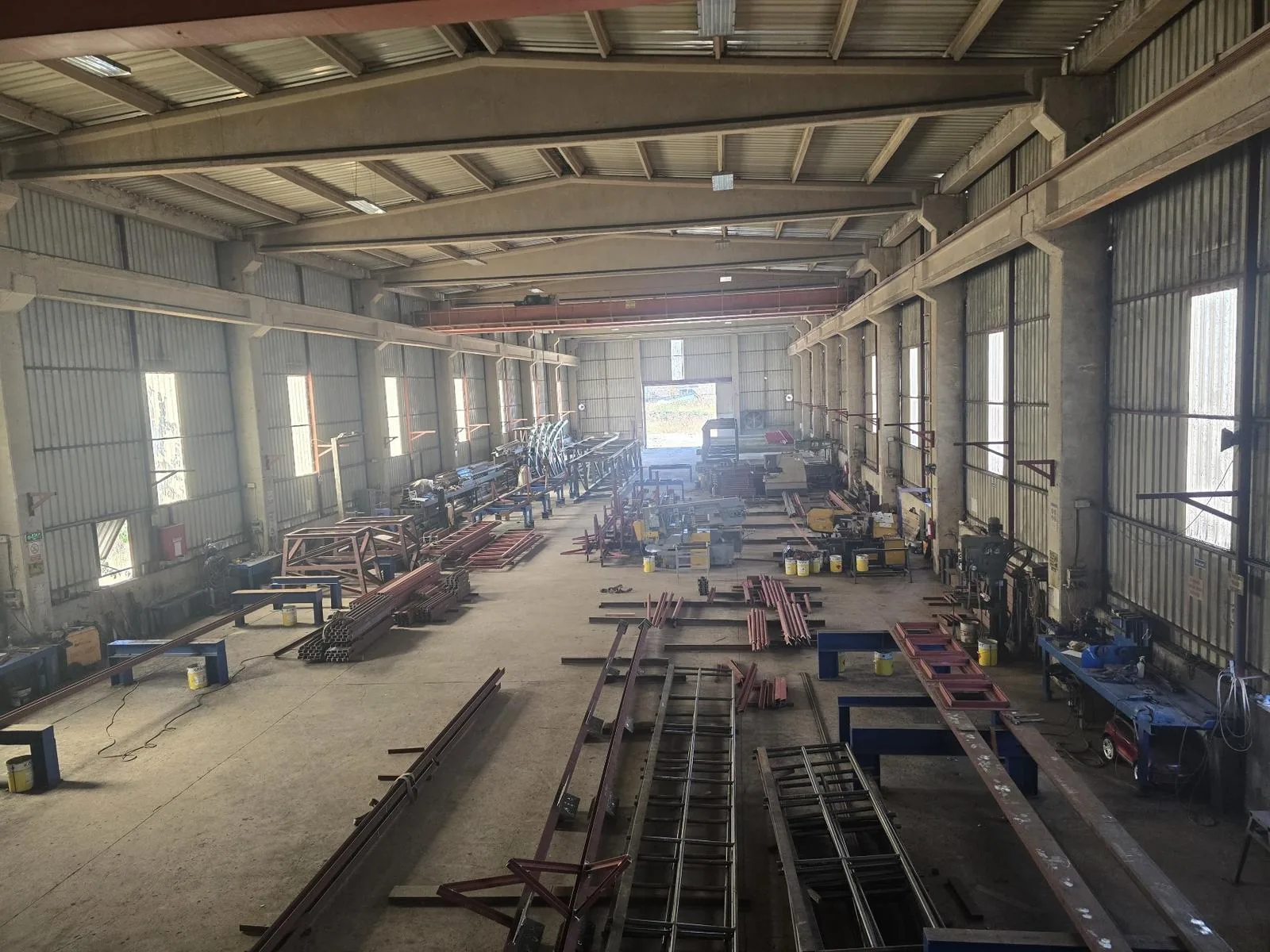

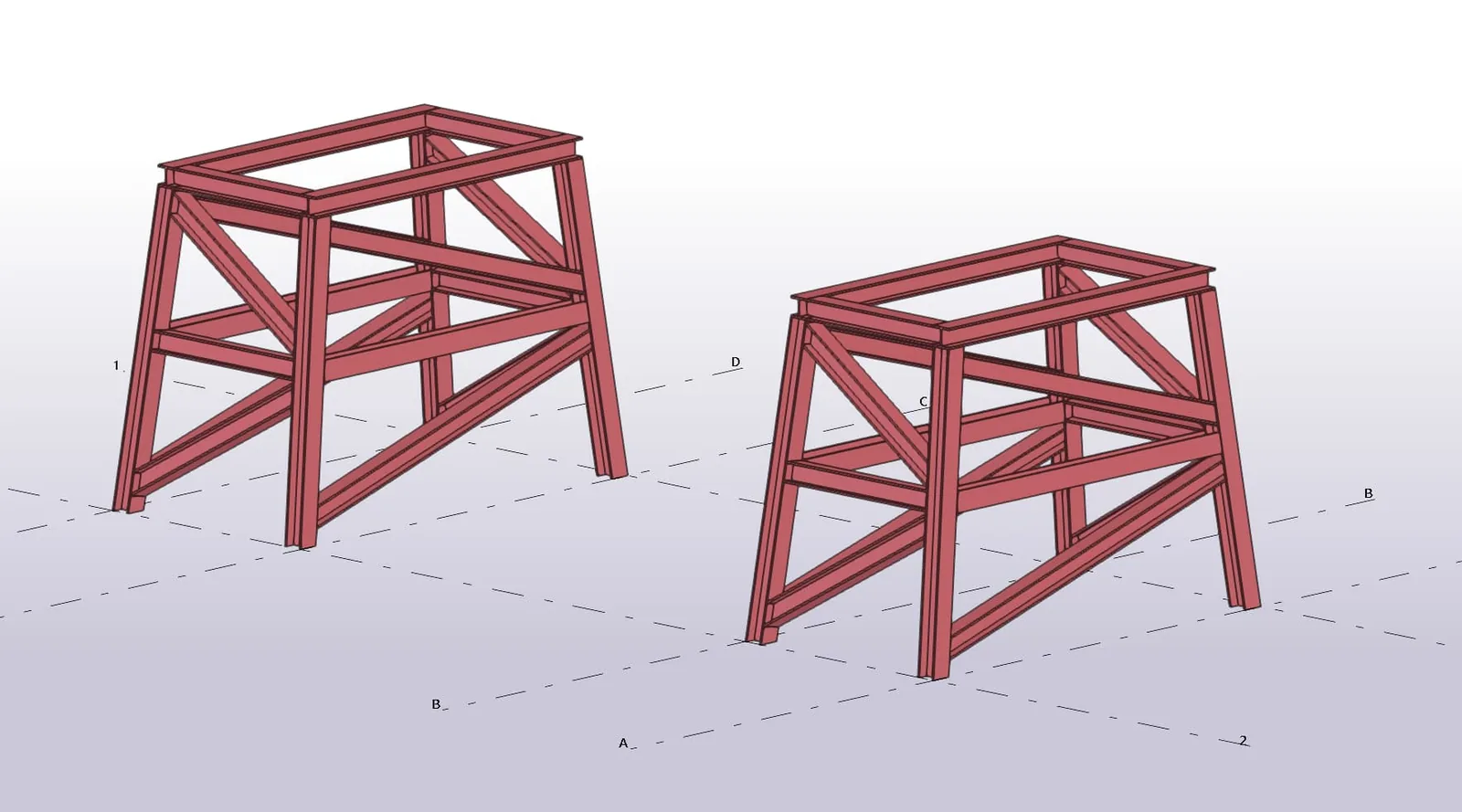

İmalatı fabrikamızda 40 günde tamamladık. 27,44 tonluk çelik yapıya ek olarak toplam 1,2 ton ağırlığında 2 adet ekipman sehpası ve 4,6 tonluk baca şasesi üretildi. Elemanlar montaj numaralarıyla işaretlendi; saha hazır olmadığı için montaja henüz başlanmadı.
Korozyon koruması ve yüzey
Asit üretim tesisinde çalışacak yapının tüm elemanları fabrikada poliüretan boya ile korundu.
Birleşimler ve tonaj

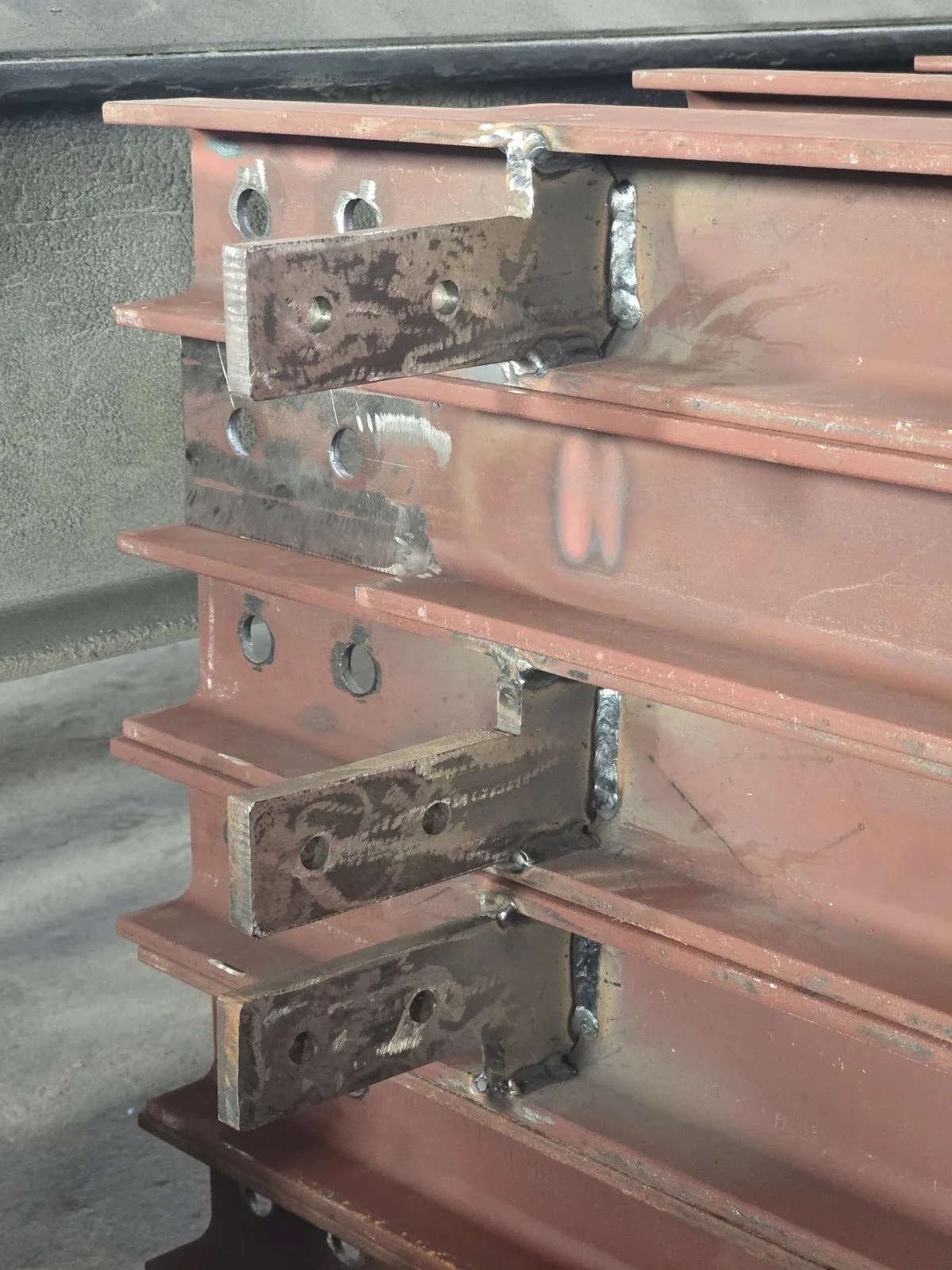

Ana birleşimler cıvatalı; bağlantı plakaları fabrikada kaynakla elemanlara bağlandı. Çelik yapı 27,44 ton, sehpalar 1,2 ton, baca şasesi 4,6 ton.
Bu projede belirleyici olan teknik konular
Statik projeden imalat resmine
Statik proje doğru olsa bile imalata dönüşmesi için her bağlantının, her deliğin ve her parçanın çizilmesi gerekir. Tekla modeli, malzeme listesini ve imalat resimlerini aynı modelden ürettiği için parça uyumsuzluğu riski azalır.
Montaja hazır parçalar

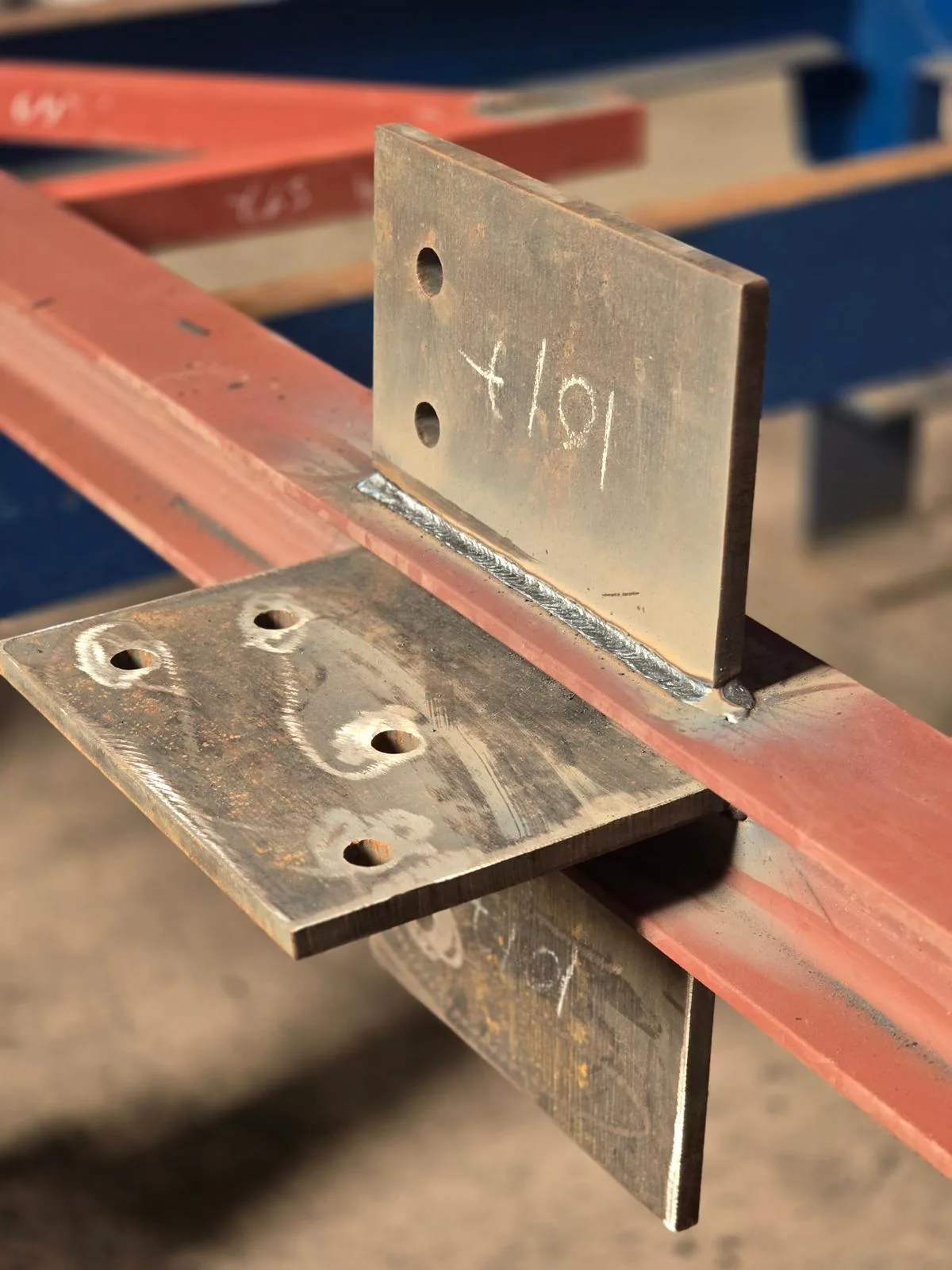

Bağlantı plakalarına montaj numaraları işlendi. Saha hazır olduğunda montaj ekibi parçaları resimdeki numaralarla eşleştirerek doğrudan kurulum yapabilecek.
Sık sorulan sorular
Statik proje bizde var; yalnızca imalat yapar mısınız?
Evet. Bu projede statik proje müşteriden geldi; biz Tekla modelini, imalat ve montaj resimlerini hazırlayıp imalatı fabrikamızda yaptık.
İmalat ne kadar sürdü?
27,44 tonluk çelik yapının, sehpaların ve baca şasesinin imalatı 40 günde tamamlandı.
Montaj ne zaman yapılacak?
Saha hazır olduğunda montaja başlanacak. Montaj tamamlandığında bu sayfayı sahadan fotoğraflarla güncelleyeceğiz.
Proje sırasında revizyon gelirse ne oluyor?
Bu işte baca şasesi 13,6 m’den 35 m’ye revize edildi; yalnızca ilgili kısım yeniden çizilip üretildi, platformun geri kalanı etkilenmedi.
Bu işi Balıkesir dışında da yapıyor musunuz?
Evet. İmalat Bandırma OSB’deki fabrikamızda yapılıyor; Türkiye genelinde ve yurt dışında proje teslim ediyoruz.
Bu proje kime örnek olur?
Kimya, maden ve gıda tesislerinde ekipman ve tank taşıyan çok katlı platform ihtiyacı olan; statik projesi hazır olup imalat resmi ve imalat için çözüm ortağı arayan işletmeler için somut bir örnek. Çelik platform imalatı, endüstriyel tesisler ve projelendirme sayfalarımızı inceleyebilirsiniz.
Bandırma’daki tesis, fabrikamızın bulunduğu Bandırma OSB’ye yakın. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde ve yurt dışında da proje teslim ediyoruz.
