Çelik Çatı — 100 m², 10 m açıklık | Gönen

Proje künyesi

Sahadan

Büyütmek için fotoğrafa tıklayın.

İşin kapsamı ve süreç

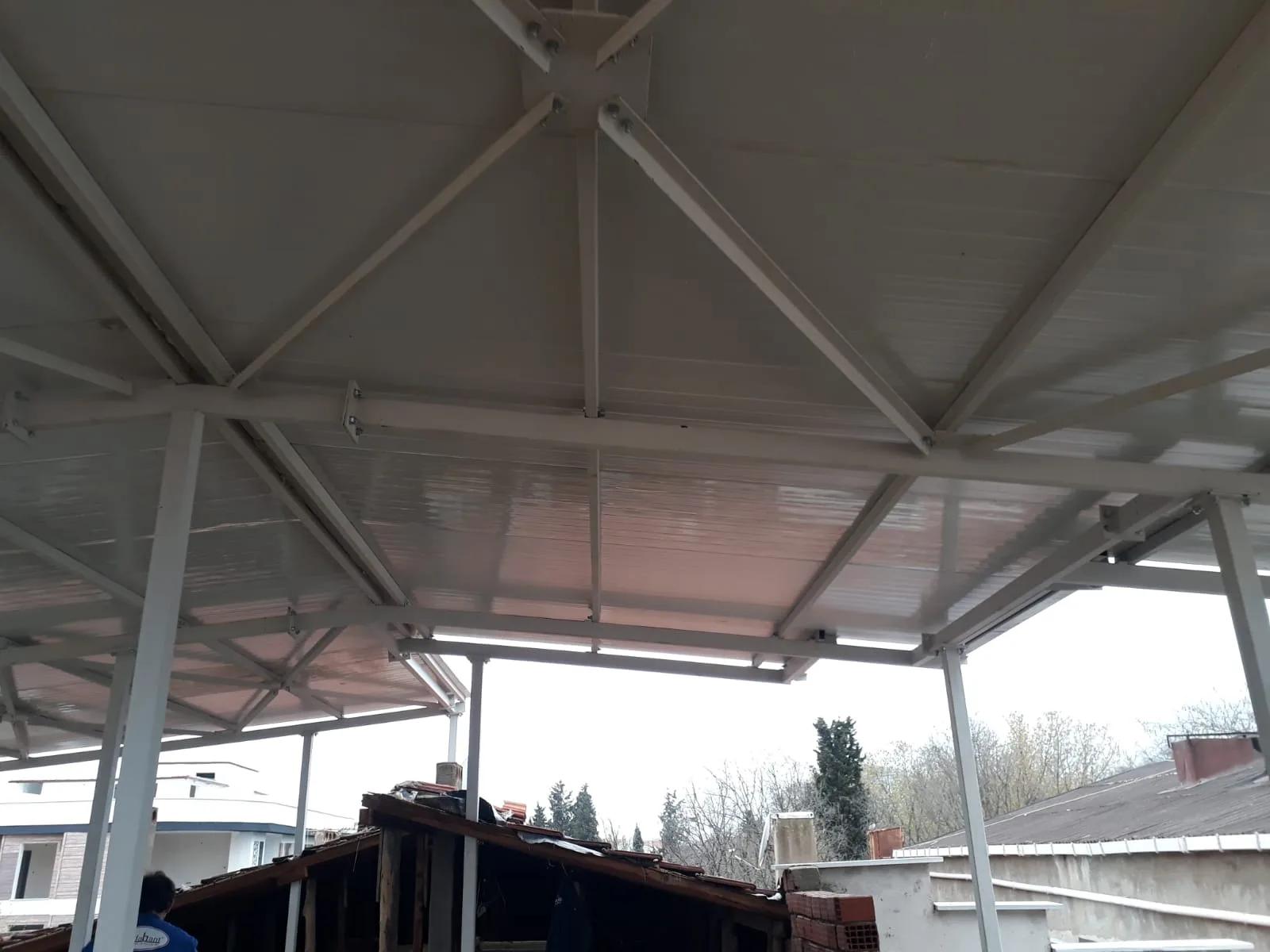

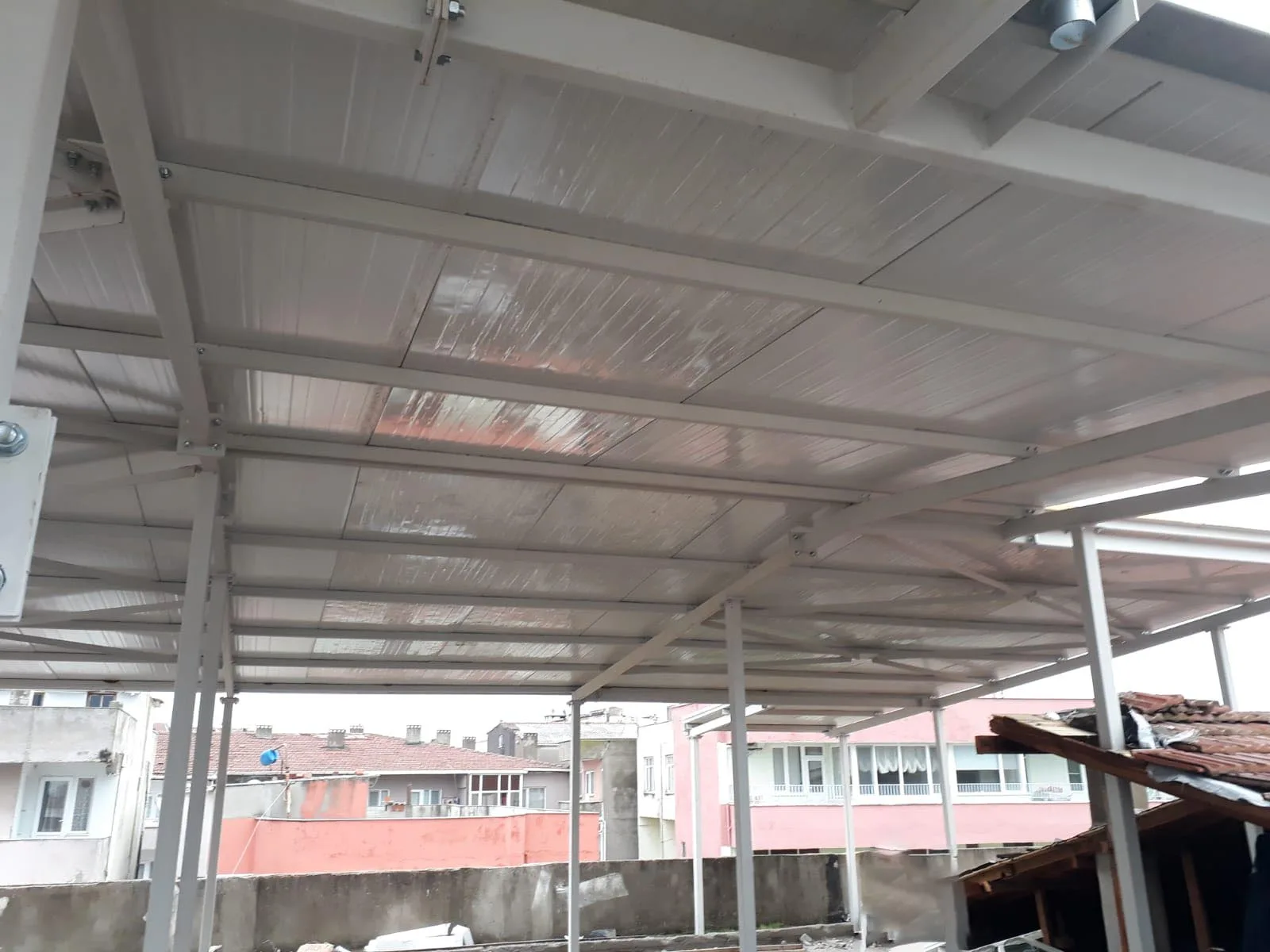

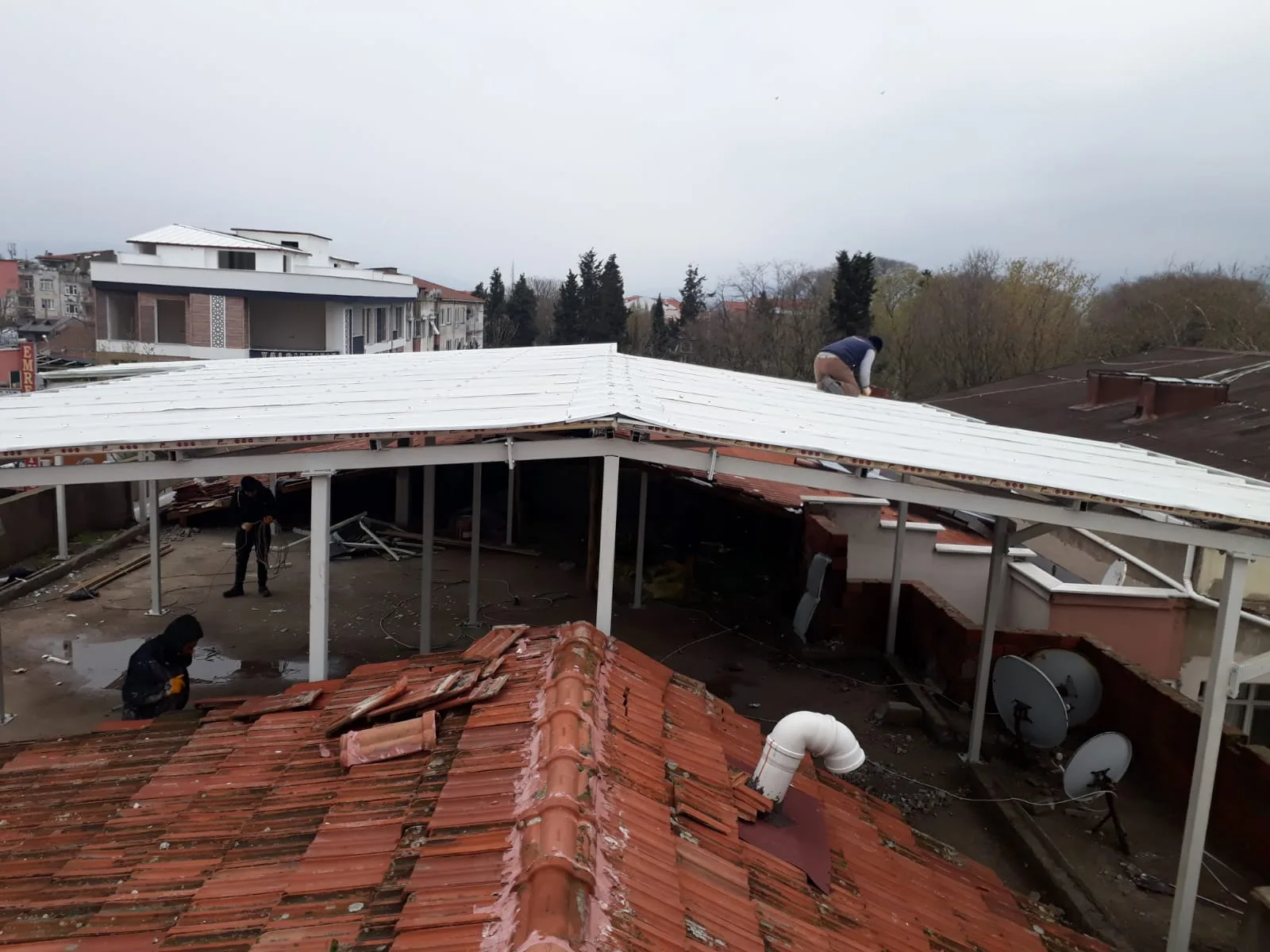

Gönen’de iki katlı bir yapı üzerine çelik çatı yapıldı: 100 m² kapalı alan, 10 metre açıklık, 3 metre serbest yükseklik, toplam 1,6 ton. Çatı 40 mm sandviç panel ile kaplandı. Atölye imalatı 10 gün, saha montajı 3 gün sürdü. Projelendirme, imalat ve montaj bize aitti.

Küçük Ölçekli Çatıda Belirleyici Konu

100 m²’lik bir çatı küçük bir iştir; ancak mevcut bir yapının üzerine oturduğunda ölçü serbestliği yoktur. Mesnet noktaları, mevcut duvar ve kolonların gerçek kotlarıdır; makas boyu bu kotlara göre belirlenir. Ölçü sahadan alınır, imalat atölyede tamamlanır ve montaj tek seferde biter.

100 m² için 1,6 ton, metrekareye 16 kg demektir. 10 metrelik açıklık ve içeride asılı yük olmaması bu değeri düşük tutar; sandviç panel kaplama da ölü yükü sınırlar.

Yapı kabuğu

Çatı kaplaması 40 mm sandviç panel olarak uygulandı. Panel seçimi yalnızca yalıtım meselesi değil; aşık aralığını, dolayısıyla taşıyıcı sistemin çelik miktarını da belirler. Panelin kendi taşıma kapasitesi aşık aralığını uzatmaya izin verdiğinde toplam çelik ağırlığı düşer.

Korozyon koruması ve yüzey

Yüzeyler epoksi boya sistemiyle korundu. Epoksinin en güçlü yanı çeliğe tutunması ve kimyasal dayanımıdır; açık havada uzun süre UV alan yüzeylerde ise üzerine poliüretan son kat çekmek renk ve parlaklık ömrünü uzatır.

Birleşimler ve çelik yoğunluğu

Sistem cıvatalı birleşimlerle kuruldu. Cıvatalı birleşimin saha tarafındaki asıl kazancı hızdır: delik ve pabuç toleransları atölyede doğru tutulduğunda montaj, kaynak beklemeden ilerler. Sıkma kontrolü TS EN 1090-2 kapsamında yapılır. Rakama çevirirsek: 1,6 ton çelik 100 m² alana yayıldığında yaklaşık 16 kg/m² çelik yoğunluğu çıkıyor. Bu oran açıklık ve yük arttıkça yükselir; aynı işi daha az çelikle çözmek taşıyıcı sistemin doğru kurgulanmasıyla mümkün olur.

Bu projede belirleyici olan teknik konular

Rüzgâr emme kuvveti

Üç tarafı açık yapılarda rüzgâr yalnızca itmez, çatıyı yukarı doğru emer. Bu emme kuvveti çoğu zaman kar yükünden daha belirleyicidir. Ankraj ve temel bağlantıları bu etki dikkate alınarak boyutlandırılır; kaplamada belirleyici olan panelin kendisi değil, aşığa bağlandığı vidaların çekme kapasitesi ve aralığıdır.

Çok katlı çelik yapıda döşeme

Kat döşemesi trapez sac üzerine dökülen betonla, çelik kirişle birlikte çalışacak şekilde çözülür. Kayma çivileri sayesinde beton basınç, çelik çekme alarak kompozit kesit oluşur. Dikkat gerektiren yan titreşimdir: çelik hafif olduğu için insan hareketinden doğan titreşim daha fazla hissedilir; dayanım açısından yeterli bir döşeme kullanıcıya rahatsız edici gelebilir.

Eğim ve dere kesiti

Geniş çatı yüzeyi yağışta yüksek debi demektir. Çatı eğimi ve dere kesiti çatı alanına göre hesaplanmazsa su, yapının en çok kullanılan noktasından dökülür. Dere ve iniş borusu kesiti, taşıyıcı sistemle aynı anda çözülmesi gereken bir detaydır.

Sık sorulan sorular

Bu proje kime örnek olur?

Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 100 m² kapalı alan, 10 m açıklık, 1,6 ton çelik. Aynı mantıkla kurulan çelik çatı ve sundurma işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.

Gönen (Balıkesir) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e yakın bir noktada gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
