Sen Tarım – Çelik Fabrika işinde, çelik fabrika binasının statik kurgusu makine yükleri esas alınarak oluşturuldu. Üretim tesislerinde yapıya binen yük yalnızca çatı ve kar yükünden ibaret değildir; dönen ekipman, asılı boru hatları ve kaldırma sistemleri de hesaba girer.
Bu yüklerin baştan tanımlanması, tesis devreye alınırken beklenmedik güçlendirme ihtiyacını ortadan kaldırır. Statik hesap ve detay çizimleri çelik yapı projelendirme hizmetimiz kapsamında hazırlandı.
Proje künyesi
| Yapı tipi | Çelik Fabrika |
|---|---|
| Yıl | 2018 |
| Konum | Balıkesir / Gönen |
| İşveren / ana yüklenici | Evrensan |
| Kapalı alan | 800 m² |
| Çelik tonajı | 30 ton |
| En büyük açıklık | 20 m |
| Serbest yükseklik | 6 m |
| Kat adedi | 1 |
| Yüzey koruma | Endüstriyel boya |
| Birleşim tipi | Cıvatalı |

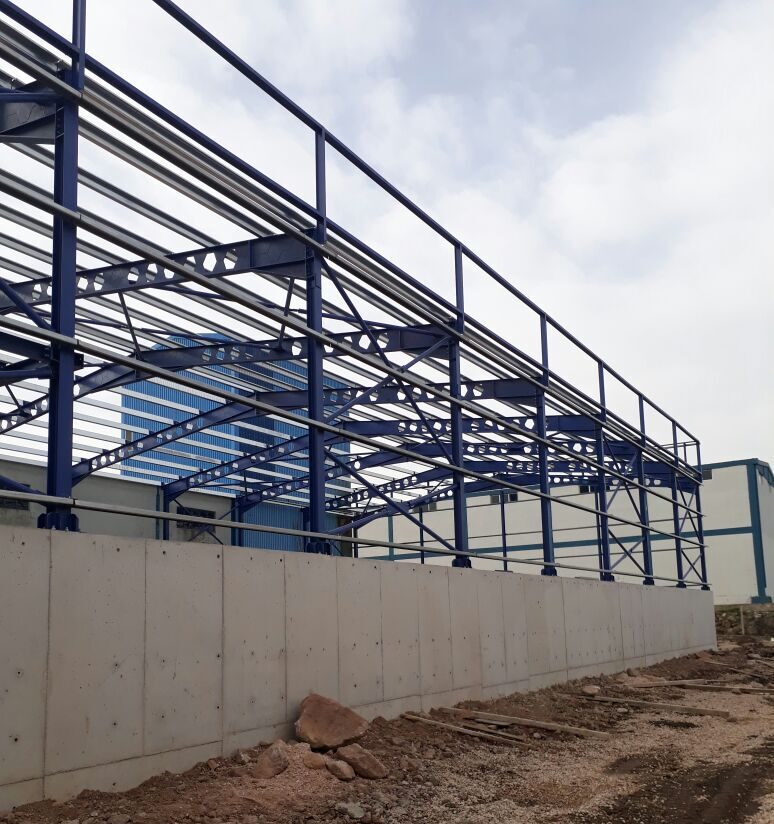

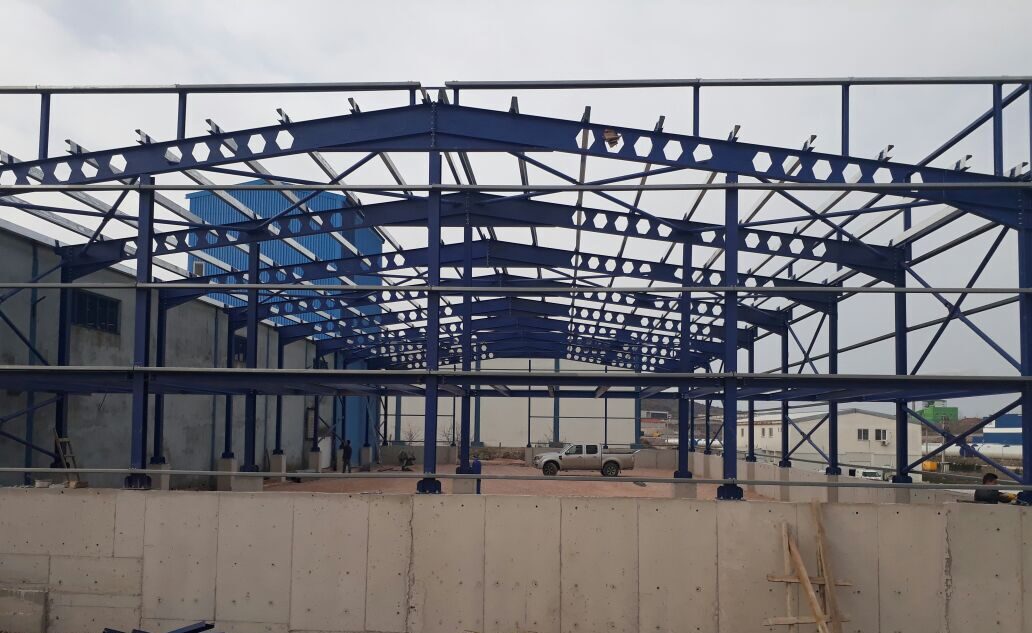

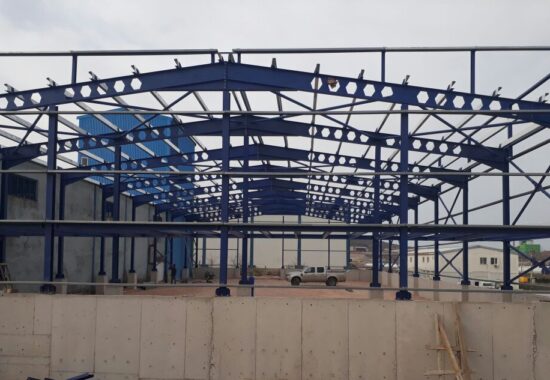

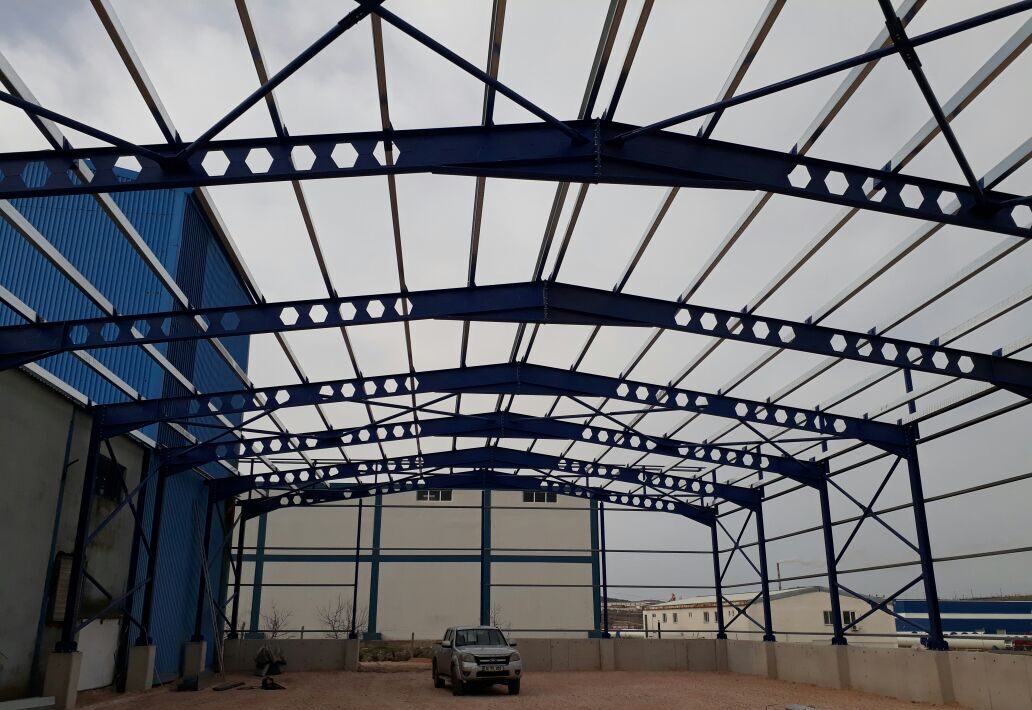

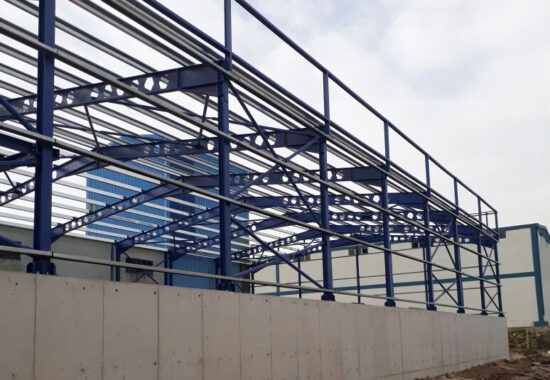

Sahadan
Büyütmek için fotoğrafa tıklayın.
İşin kapsamı ve süreç
Projelendirme aşamasında yapının oturacağı alan, mevcut aks düzeni ve kullanım akışı birlikte değerlendirildi. İç mekânda ara kolon istenmediği için 20 metrelik açıklık kolonsuz geçilecek şekilde çözüldü. Serbest yükseklik 6 metre olarak belirlendi; bu değer içeri girecek araç, ekipman ve istif düzenine göre seçilir.
Taşıyıcı sistem atölyemizde imal edildi. Kesim, delme ve kaynak işlemleri kontrollü ortamda yürütüldü; birleşim noktaları sahaya çıkmadan önce kontrol edildi. Yüzey koruma olarak endüstriyel boya uygulandı.
Montaj sahada kendi ekibimizle yürütüldü. Birleşimler cıvatalı çözüldüğü için sahada kaynak ihtiyacı en aza indi; bu hem montaj süresini kısalttı hem de birleşim kalitesinin torkla denetlenebilmesini sağladı.
Korozyon koruması ve yüzey
Korozyon koruması endüstriyel boya ile sağlandı. Boyanın performansını belirleyen esas unsur boyanın markası değil, altındaki yüzey hazırlığıdır: pas ve yağ kalıntısı temizlenmemiş bir yüzeyde en iyi boya bile beklenen ömrü vermez.
Birleşimler ve çelik yoğunluğu
Birleşimler cıvatalı olarak çözüldü. Parçaların atölyede imal edilip sahada cıvatayla birleştirilmesi, kaynak kalitesinin kontrollü ortamda sağlanmasına imkân verir; saha işi ise hava koşullarına daha az bağımlı hale gelir ve montaj süresi kısalır. Rakama çevirirsek: 30 ton çelik 800 m² alana yayıldığında yaklaşık 38 kg/m² çelik yoğunluğu çıkıyor. Bu oran açıklık ve yük arttıkça yükselir; aynı işi daha az çelikle çözmek taşıyıcı sistemin doğru kurgulanmasıyla mümkün olur.
Bu projede belirleyici olan teknik konular
Neden kafes kiriş?
Kafes sistemde malzeme yalnızca iç kuvvetin gerçekten büyük olduğu başlık elemanlarında toplanır, gövde boşaltılır. Açıklık büyüdükçe bu verim belirginleşir; buna karşılık imalat işçiliği ve boyanacak yüzey alanı artar. Küçük ve orta açıklıklarda dolu gövdeli çerçeve toplam maliyette öndedir; 20 metre üzerindeki açıklıklarda ise kafes öne geçer.
Sehim, dayanımdan önce gelir
Geniş açıklıklı örtü yapılarında tasarımı yöneten kriter çoğu zaman dayanım değil sehimdir. Aşırı sarkma, kaplama derzlerinde açılmaya, yağmur suyunun yanlış noktada toplanmasına ve asma tavan ya da sprinkler hattında bozulmaya yol açar. Sehim sınırı açıklığın belirli bir oranı olarak baştan belirlenir.
Cıvatalı birleşim ne kazandırır?
Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.
Sık sorulan sorular
20 metre açıklık kolonsuz geçilebilir mi?
Geçilebilir. 20 m ve üzeri açıklıklarda dolu gövdeli kirişin ağırlığı hızla arttığı için genellikle kafes kiriş tercih edilir; kafes sistem aynı açıklığı daha az çelikle ve daha az sehimle geçer. Sınırı belirleyen açıklığın kendisi değil, çatı yükü ile kabul edilen sehim değeridir.
Bu işte kaç ton çelik kullanıldı?
Toplam 30 ton. Teklifleri karşılaştırırken tonaj tek başına yanıltıcı olabilir: aynı yapı, sistem kurgusu değiştiğinde belirgin şekilde farklı tonajlarla çözülebilir. Bakılması gereken, tonajın hangi kesitlerle ve hangi taşıyıcı mantıkla oluştuğudur.
Bu işi Balıkesir dışında da yapıyor musunuz?
Evet. Atölyemiz Balıkesir Gönen’de; imalatı burada yapıp montaj ekibimizle sahaya gidiyoruz. Bugüne kadar Marmara, Ege, İç Anadolu, Karadeniz ve Doğu Anadolu’da; ayrıca Mısır ve Gana’da iş teslim ettik. Mesafe, nakliye planlaması ve montaj süresi dışında işin kurgusunu değiştirmiyor.
Gıda üretimi için özel bir yüzey gerekir mi?
Gıda ile temas eden alanlarda temizlenebilir, çatlak barındırmayan yüzeyler tercih edilir. Boya sistemi ve birleşim detayları çelik konstrüksiyon imalatı aşamasında buna göre seçilir.
Çelik fabrika mı betonarme fabrika mı daha uygun?
Geniş açıklık, hızlı kurulum ve ileride genişleme ihtiyacı varsa çelik öne çıkar. Çok katlı ve açıklığı küçük yapılarda betonarme rekabetçi kalabilir. Karar, yapının kullanım senaryosuna göre verilir.
Üretim devam ederken ek bina yapılabilir mi?
Çelik yapının en güçlü olduğu senaryolardan biri budur. Parçalar atölyede hazırlanıp sahaya monte edildiği için üretimi durdurmadan ilerlemek çoğu projede mümkündür.
Ruhsat ve statik proje süreci nasıl işler?
Statik hesaplar mimari projeyle uyumlu hazırlanır ve güncel yönetmeliğe göre onaya sunulur. Bu süreci çelik yapı projelendirme hizmetimiz kapsamında yürütüyoruz.
Güncel hizmet ve projelerimiz ile ilgili sosyal medya Instagram hesabımızı takip edin.
Bu proje kime örnek olur?
Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 800 m² kapalı alan, 20 m açıklık, 30 ton çelik. Aynı mantıkla kurulan çelik fabrika işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.
Gönen (Balıkesir) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e yakın bir noktada gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
