Manda Ahırı Çelik Konstrüksiyonu — 1.700 m², 20 m açıklık | Silivri

Proje künyesi

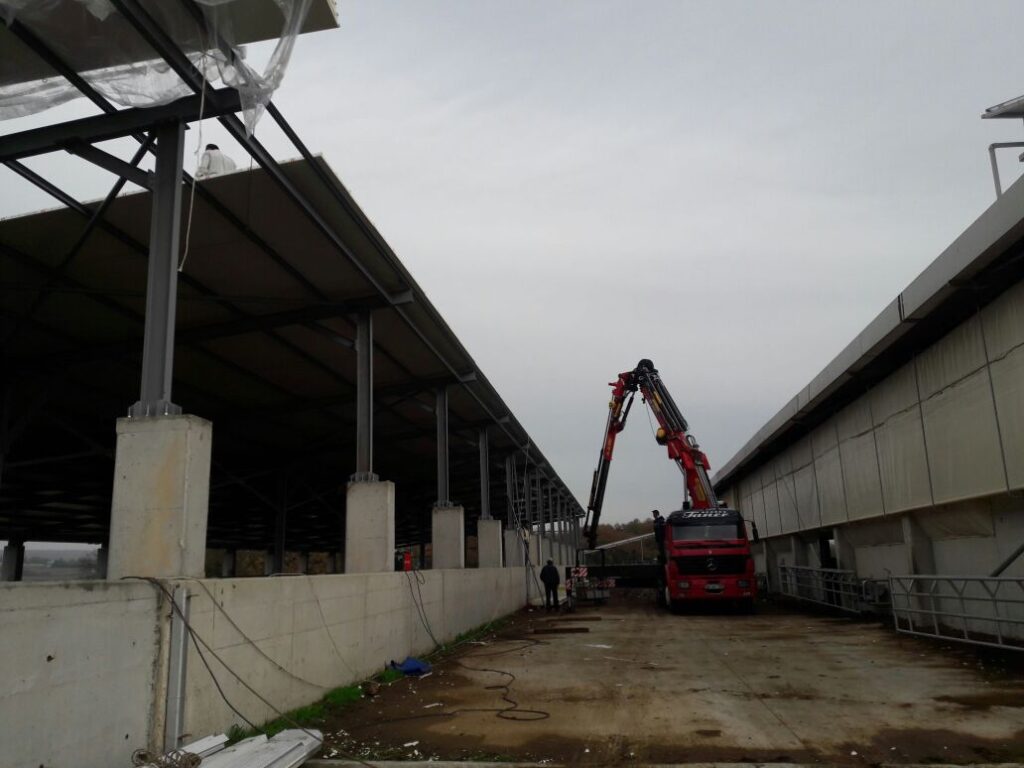

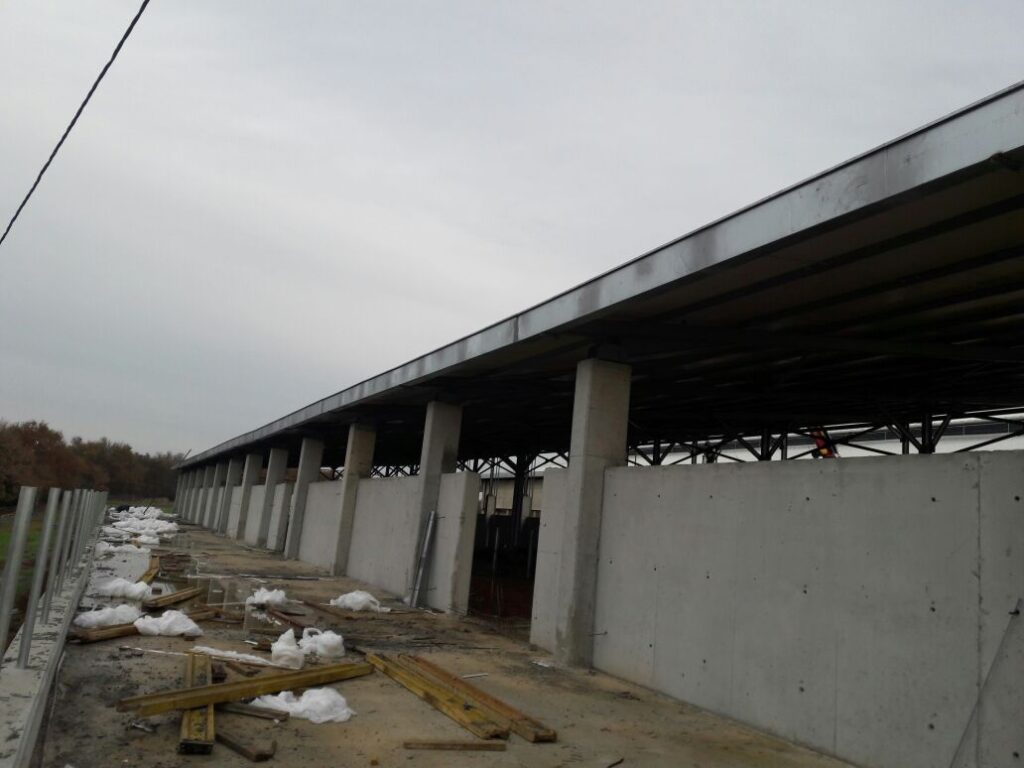

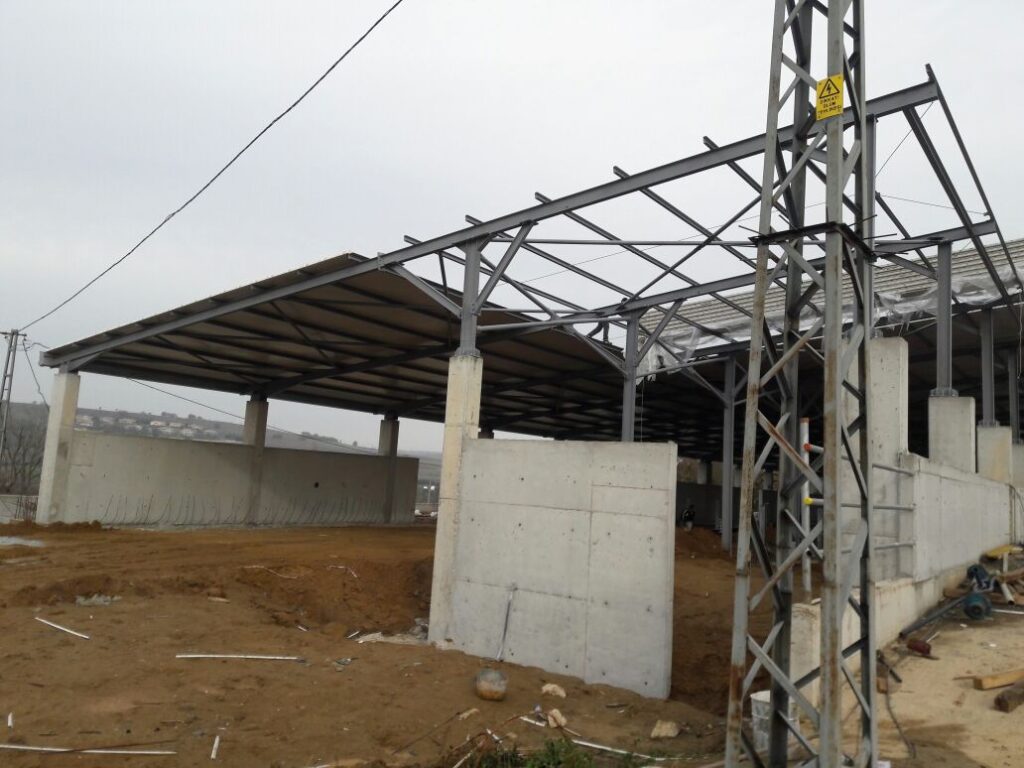

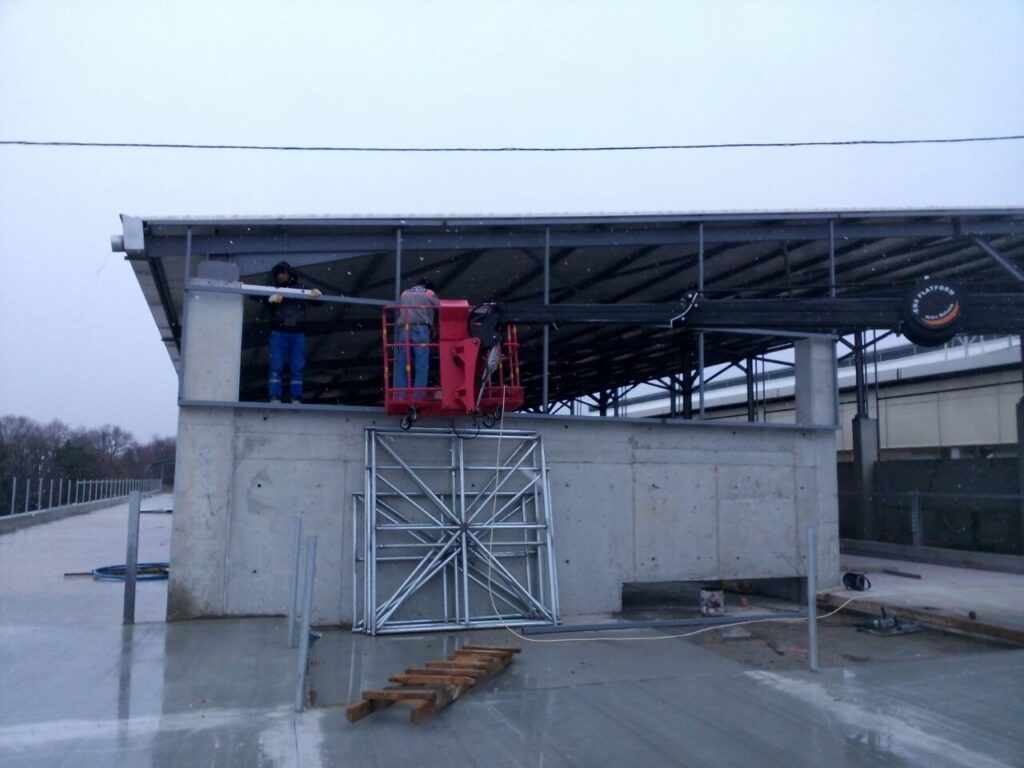

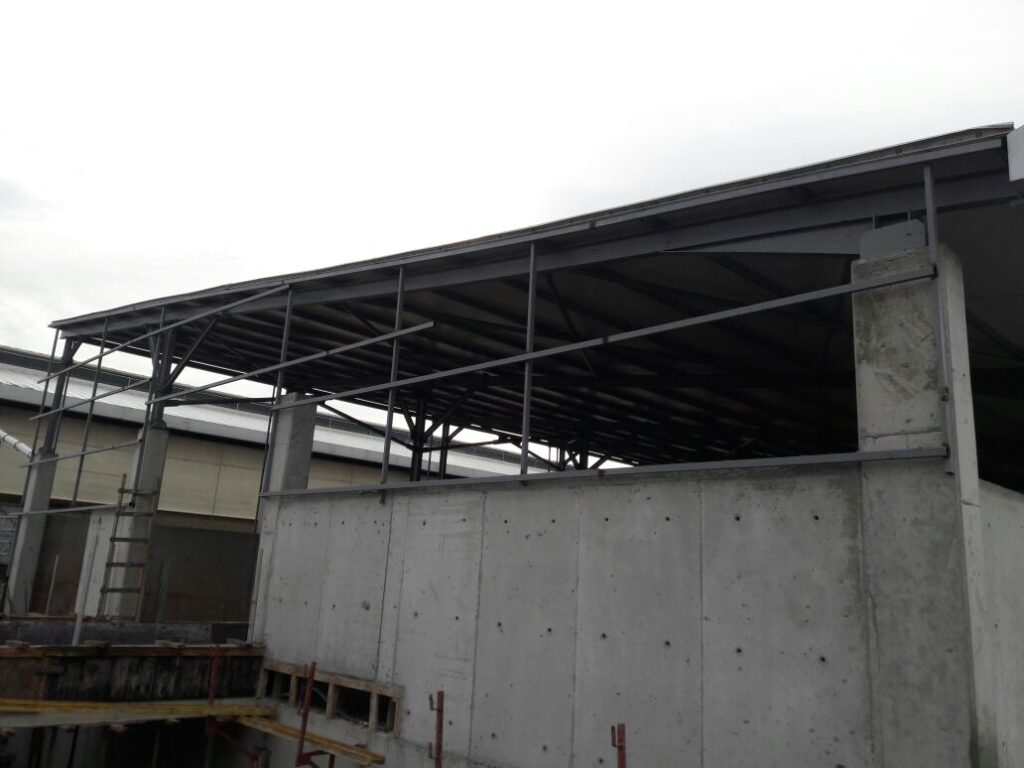

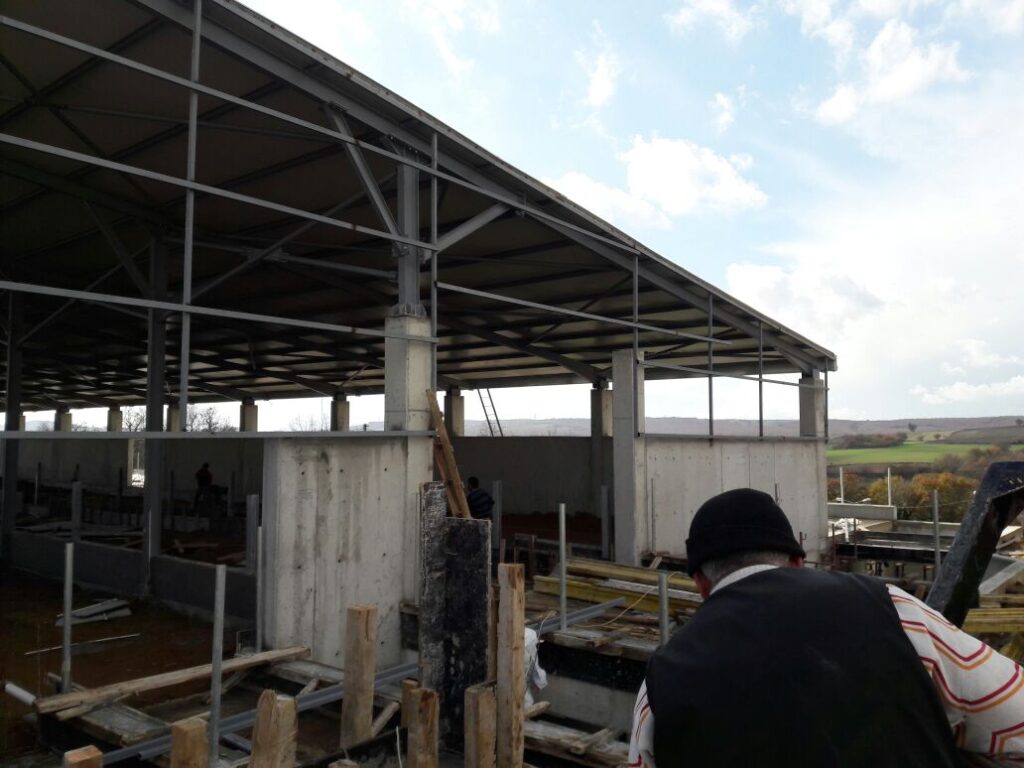

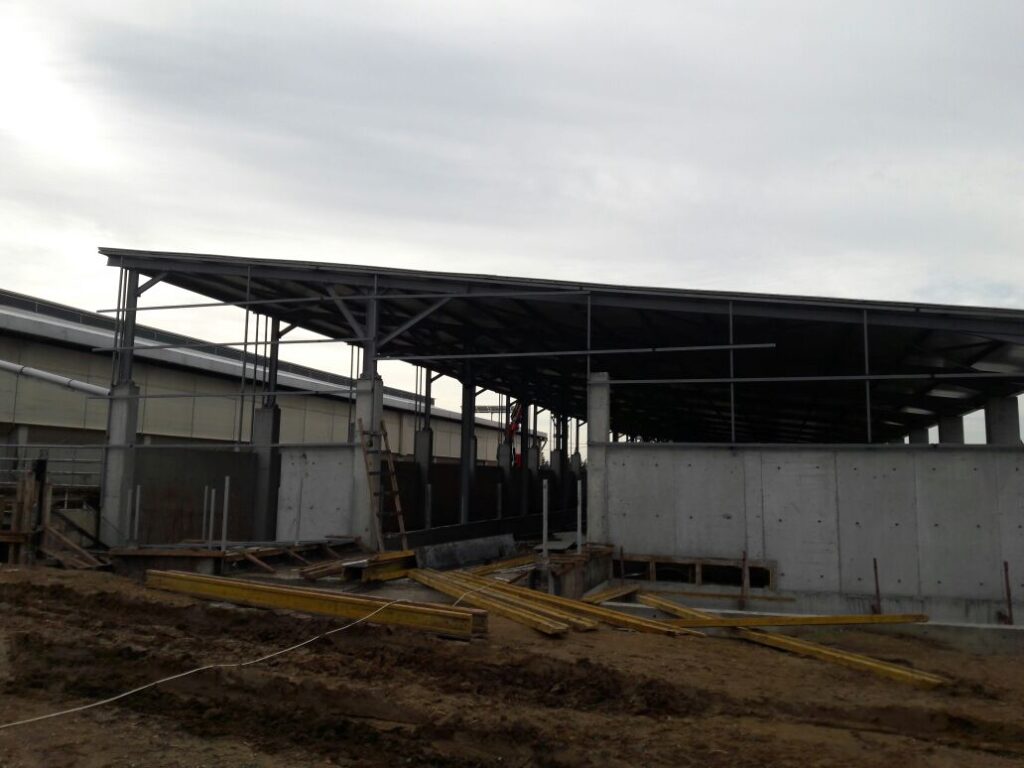

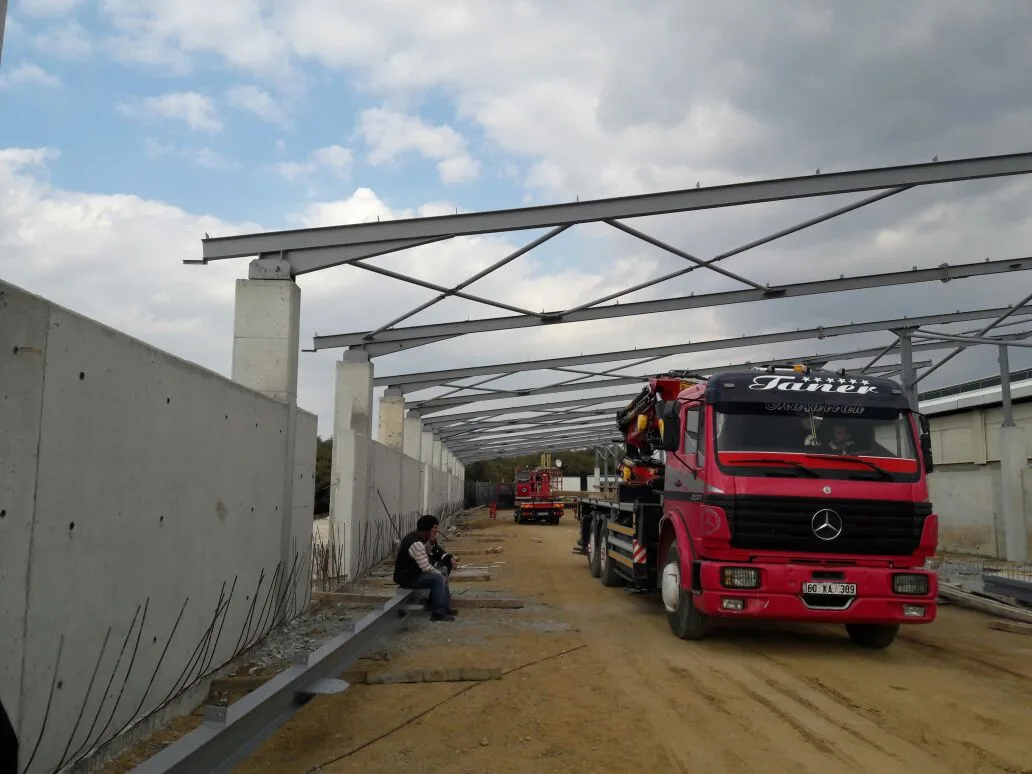

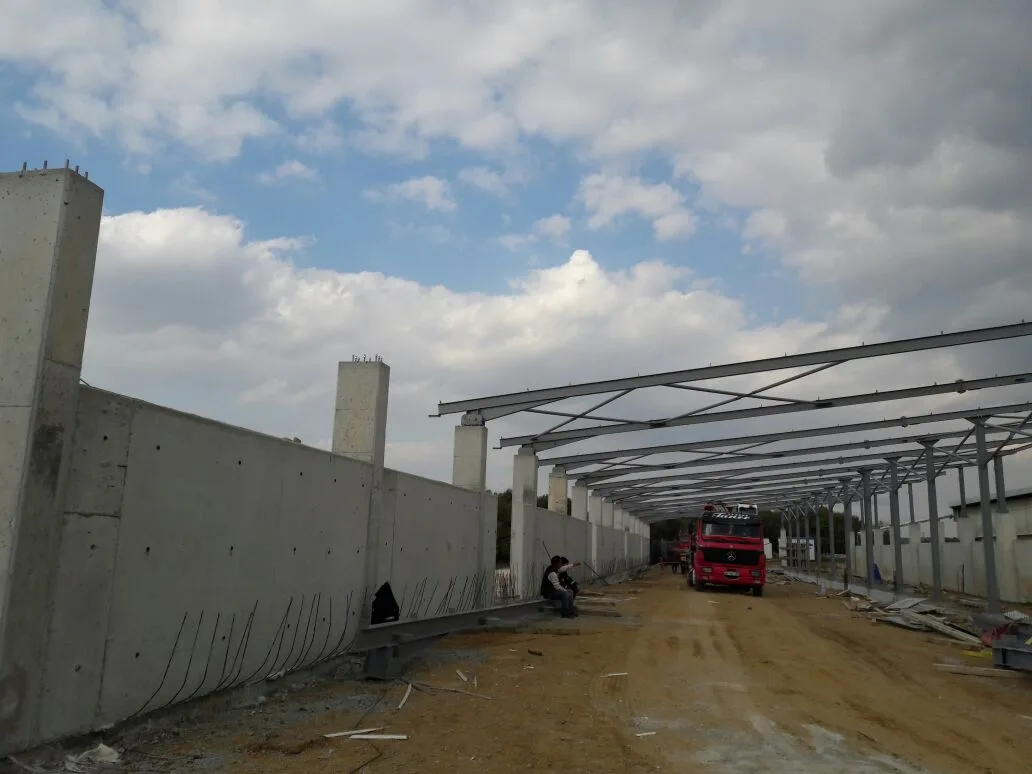

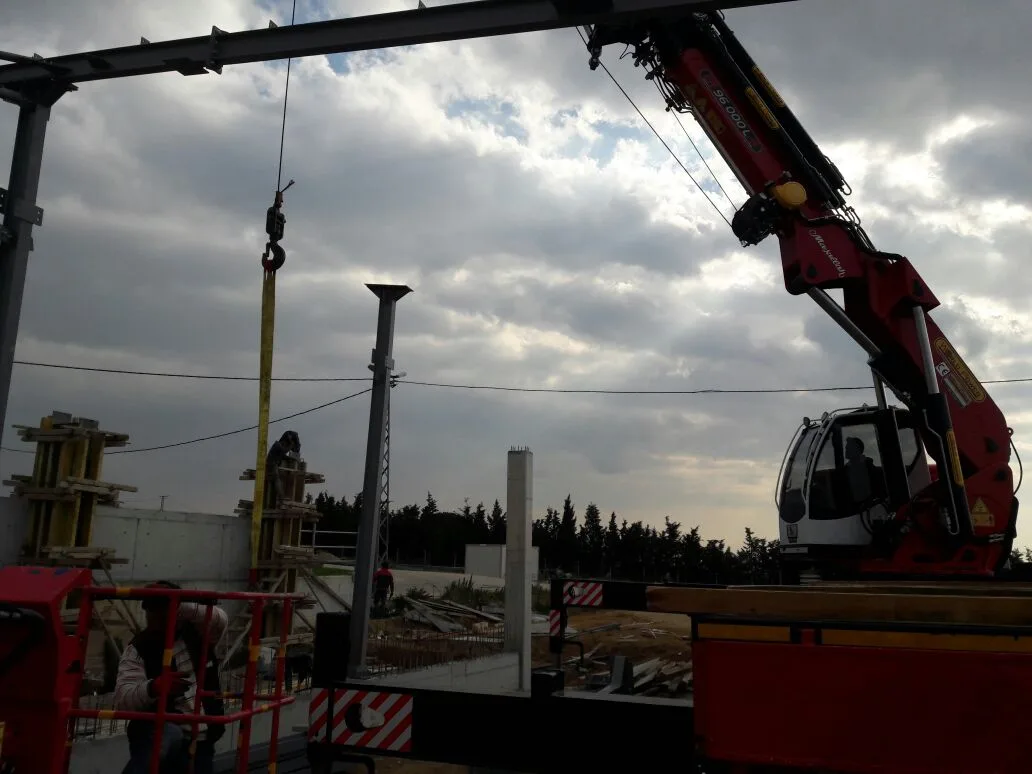

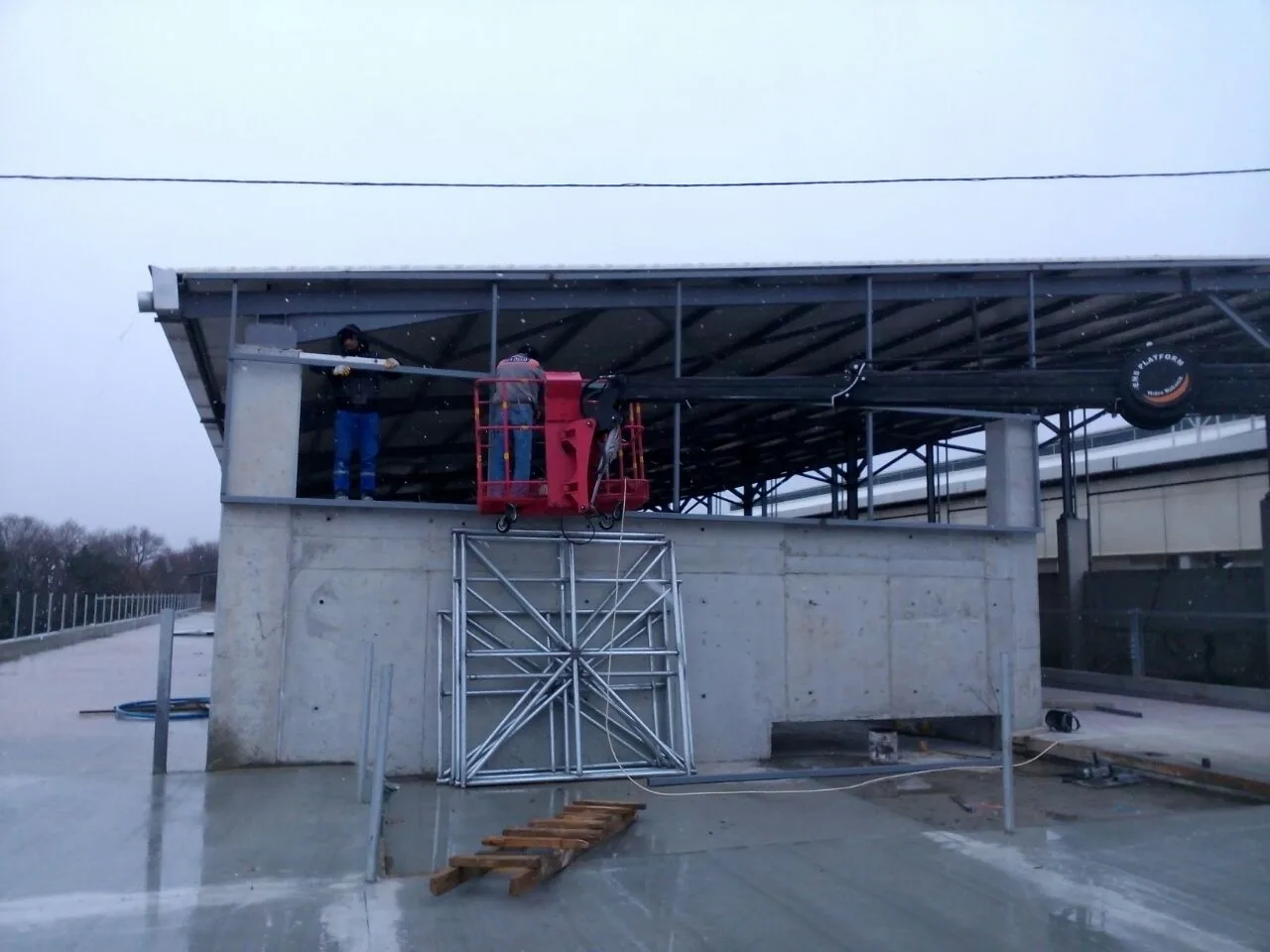

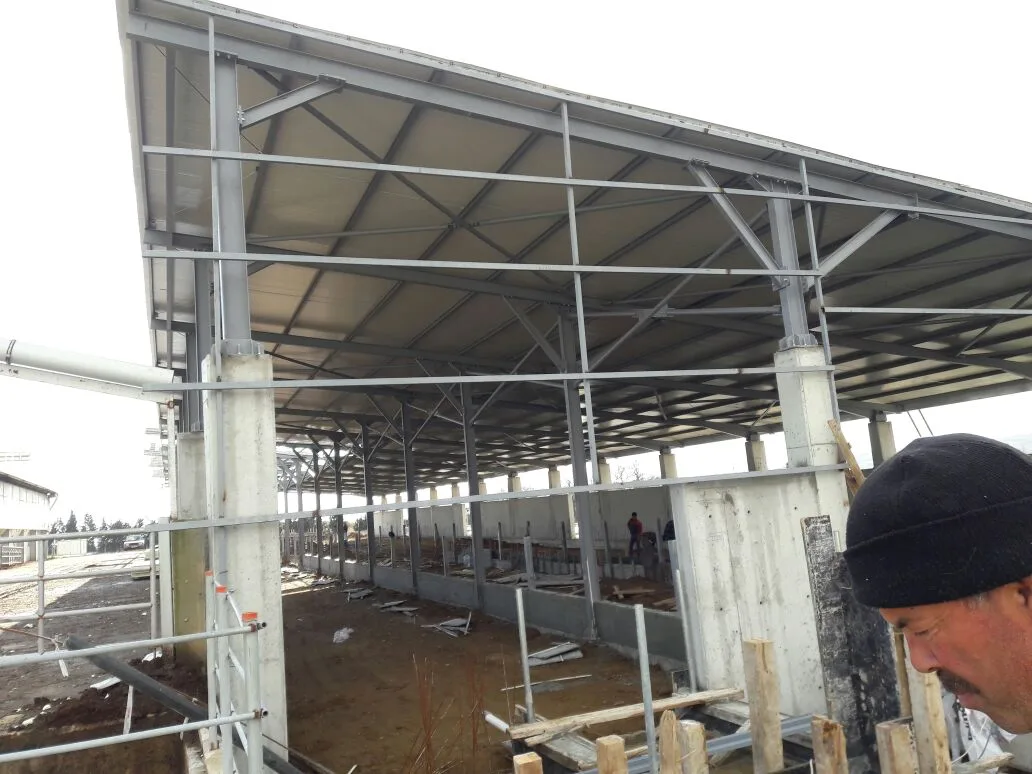

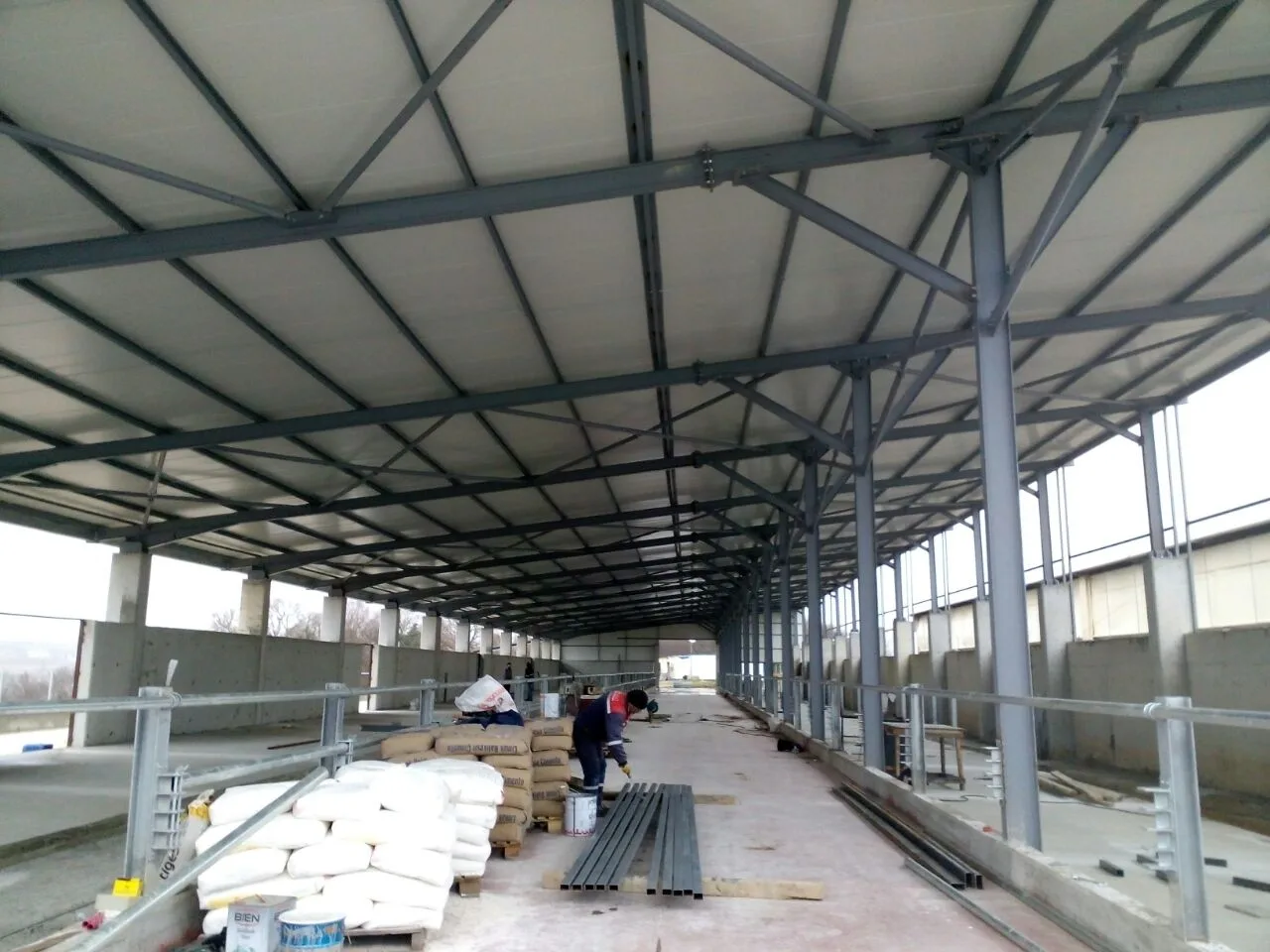

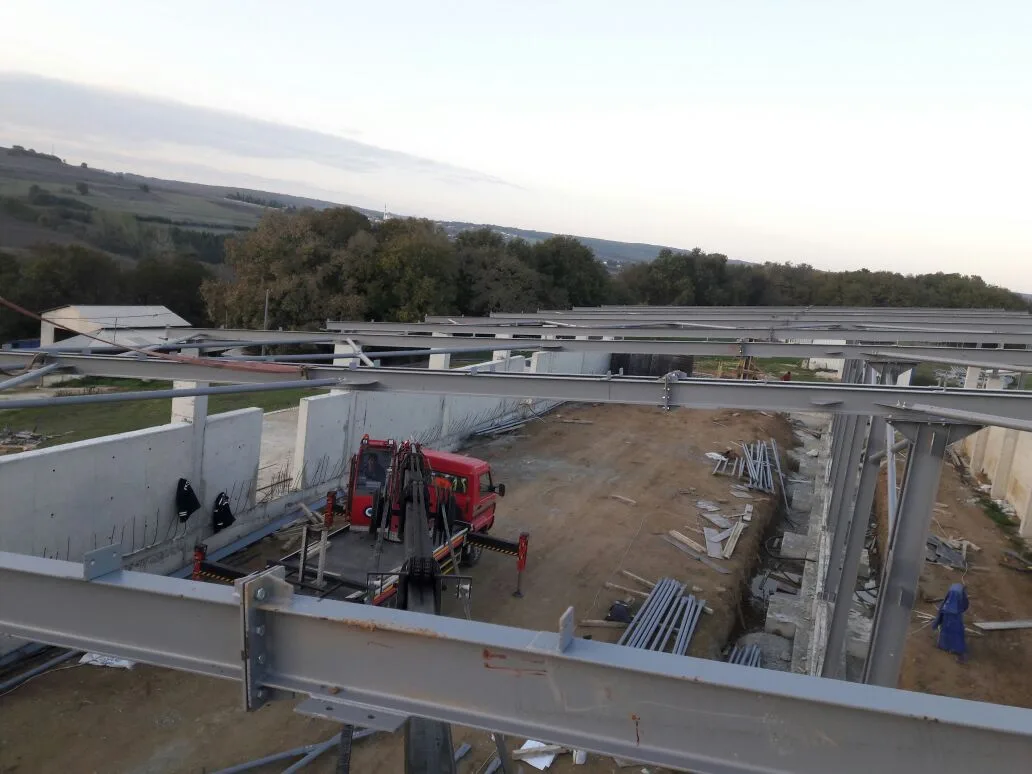

Sahadan

Büyütmek için fotoğrafa tıklayın.

İşin kapsamı ve süreç

Silivri’de Topbaş manda çiftliği için bir adet ahır yapısının çelik konstrüksiyonu imal edildi ve monte edildi. Yapı 20 × 85 metre, yani 1.700 m²; serbest yükseklik 6 metre, toplam 41,2 ton çelik. Ana yüklenici Hepkar İnşaat’tı.

Proje bize DWG olarak verildi. Bu çizimler üzerinden Tekla modelini biz kurduk ve imalat ile montajı bu model üzerinden yürüttük.

DWG’den Modele: İki Boyuttan Üç Boyuta

DWG bir çizimdir, model ise yapının kendisidir. İki boyutlu çizimde birbirini görmeyen elemanlar — bir aşık ile bir çapraz, bir guse ile bir cıvata başı — modelde aynı hacmi paylaştığı anda çakışma olarak ortaya çıkar. Bu çakışmalar sahada değil ekranda bulunur.

Modelden ayrıca imalat resimleri, cıvata listeleri ve sevkiyat listeleri doğrudan üretilir. Çizimden okuyup elle liste çıkarmaya göre farkı, listedeki hatanın sıfıra yaklaşmasıdır. Bu yüzden bize iki boyutlu proje gelen işlerde de modeli kurmayı tercih ediyoruz.

20 Metre Açıklık, 1.700 m² için 41,2 Ton

Metrekareye yaklaşık 24 kg çelik düşüyor. Hayvan barınaklarında bu değer sanayi yapılarına göre düşüktür, çünkü çatıda makine, vinç veya asma yük taşınmaz; belirleyici yükler kar, rüzgâr ve çatı kaplamasının kendi ağırlığıdır.

20 metrelik açıklık, ahır planlamasında yaygın bir ölçüdür: ortada yem yolu, iki yanda yataklık ve gezinme alanı bu genişliğe rahat sığar ve içeride kolon olmaması hem temizlik makinesinin hem de yem karma aracının kesintisiz çalışmasını sağlar.

Korozyon koruması ve yüzey

Yüzeyler endüstriyel boya sistemiyle korundu. Atölyede astarı çekilen parçalar sahaya geldiğinde yalnızca montaj sırasında zedelenen noktalar rötuşlanır; bu, saha koşullarında boyanacak sistemlere göre daha kontrollü bir sonuç verir.

Birleşimler ve tonaj

Birleşim tipi cıvatalı seçildi. Bu tercih, ileride yapıda değişiklik gerektiğinde sökülüp yeniden kurulabilme imkânı da bırakır; kaynaklı bir sistemde aynı müdahale çok daha maliyetlidir. Projede toplam 41,2 ton çelik kullanıldı. Tonaj tek başına bir kalite göstergesi değildir; belirleyici olan, aynı yükü hangi kesitlerle ve hangi sistem kurgusuyla taşıdığınızdır.

Bu projede belirleyici olan teknik konular

Cıvatalı birleşim ne kazandırır?

Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.

Sık sorulan sorular

Bu proje kime örnek olur?

Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 41,2 ton çelik. Aynı mantıkla kurulan özel çelik imalat işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.

Silivri (İstanbul) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e farklı bir bölgede gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
