Sandviç Panel Seçimi: Kalınlık, Dolgu ve Çatı–Cephe Farkı
Sandviç panel seçimi üç karardan oluşur: dolgu malzemesi (yangın sınıfını belirler), kalınlık (ısı geçirgenliğini belirler) ve profil tipi (çatı mı cephe mi). Poliüretan ince kalınlıkta daha iyi yalıtır; taşyünü yanmaz sınıftadır. Kalınlık kararı ise TS 825’in derece-gün bölgenize koyduğu U sınırından çıkar.
Sandviç panel nedir, nasıl çalışır?

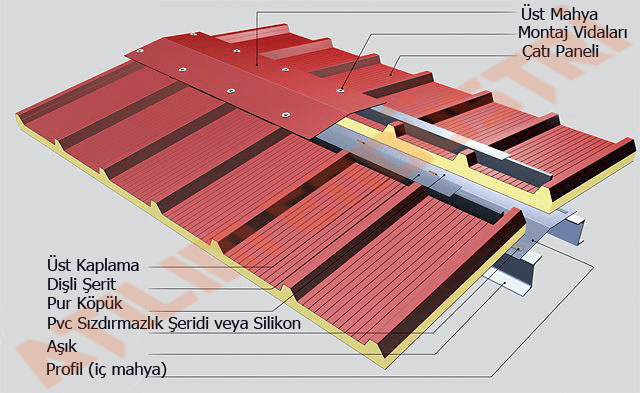

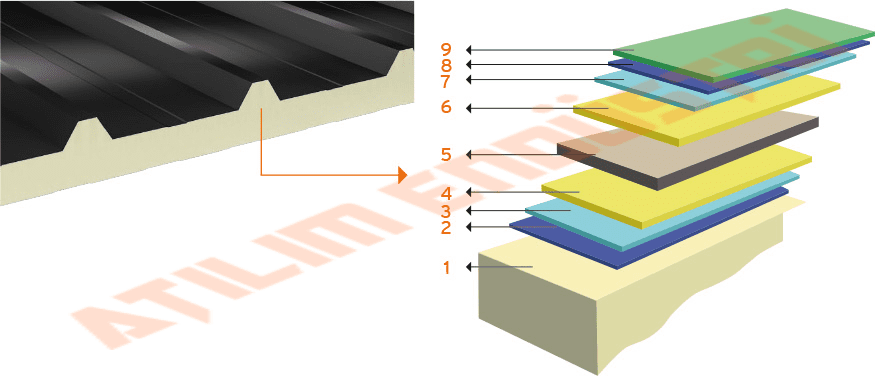

Sandviç panel, iki metal sac arasına yalıtım dolgusunun fabrikada yapıştırıldığı kompozit bir kaplama elemanıdır. Üç işi aynı anda yapar: hava sızdırmazlığı, ısı yalıtımı ve taşıyıcı örtü. Üçüncüsü çoğu zaman gözden kaçar — panel, aşıklar arasındaki açıklığı kendi kesitiyle geçer.
Panelin taşıma kapasitesi üç şeye bağlıdır: sac kalınlığı, dolgu kalınlığı ve sacın profil derinliği. Bu yüzden “kalın panel = daha iyi yalıtım” denklemi eksiktir; kalın panel aynı zamanda daha büyük açıklık geçebilir, yani aşık aralığını açar.
Dolgu malzemesi: yalıtım mı yangın mı?
Karar aslında tek bir soruya iner: bu yapıda yangın sınıfı bir zorunluluk mu?
| Dolgu | λ (W/mK) | Yangına tepki | Güçlü yanı | Nerede tercih ederiz |
|---|---|---|---|---|
| Poliüretan (PUR) | ≈ 0,022 | Yanıcı sınıf | En ince kalınlıkta en iyi yalıtım; hafif | Standart sanayi yapısı, depo, sundurma |
| Poliizosiyanürat (PIR) | ≈ 0,022 | PUR’a göre iyileştirilmiş | PUR yalıtımı + daha iyi yangın davranışı | Yangın gereği olan ama ağırlık kritik yapılar |
| Taşyünü (mineral yün) | ≈ 0,041 | Yanmaz sınıf (A2) | Yangın dayanımı ve ses yalıtımı | Yangın bölmesi, kazan dairesi, yüksek riskli depo |
| EPS | ≈ 0,038 | Yanıcı sınıf | En ekonomik | Düşük gerekli yapı, geçici kullanım |
λ değerleri tipik üretici verileridir; kesin değer için panel üreticisinin teknik föyüne bakılmalıdır. Yangına tepki sınıfları TS EN 13501-1’e göre beyan edilir ve panelin tamamı (dolgu + sac + yapıştırıcı) üzerinden geçerlidir.
Pratik sonuç: Aynı ısı performansı için taşyünü panel, poliüretana göre yaklaşık iki kat kalın olmalıdır. Bu hem panel maliyetini hem ağırlığını hem de detay boyutlarını değiştirir. Bu yüzden “taşyünü mü PUR mu?” sorusu bir konfor tercihi değil, yangın şartnamesi sorusudur.
Kalınlık: TS 825 ne diyor?
Panel kalınlığı bir tercih değil, bir hesap sonucudur. TS 825, binanın bulunduğu derece-gün bölgesine göre yapı elemanlarının ısı geçirme katsayısına (U) üst sınır koyar.
| Derece-gün bölgesi | Duvar U | Çatı / tavan U | Döşeme U |
|---|---|---|---|
| 1. bölge | 0,45 | 0,35 | 0,40 |
| 2. bölge | 0,40 | 0,30 | 0,35 |
| 3. bölge | 0,40 | 0,30 | 0,35 |
| 4. bölge | 0,35 | 0,25 | 0,30 |
| 5. – 6. bölge | 0,25 | 0,20 | 0,25 |
Azami ısı geçirme katsayıları, W/m²K — TS 825 güncel revizyonu. Önceki sürüm daha gevşek değerler veriyordu (örneğin 1. bölge duvar 0,70); mevcut projeler için yürürlükteki sürüm esastır. Bölge tespiti arsanın konumuna göre yapılır.
Bu sınırları panel kalınlığına çevirmek için kaba bir yaklaşım şudur: U ≈ λ / d. Aşağıdaki tablo bu hesabın sonucudur.
| Panel kalınlığı | Poliüretan (PUR/PIR) U | Taşyünü U | Yorum |
|---|---|---|---|
| 40 mm | ≈ 0,53 | ≈ 0,95 | Yalnız yağmur örtüsü; yalıtım beklemeyin |
| 50 mm | ≈ 0,43 | ≈ 0,78 | Sanayide en yaygın kullanılan kalınlık |
| 60 mm | ≈ 0,36 | ≈ 0,65 | PUR ile birçok bölgede duvar sınırını sağlar |
| 80 mm | ≈ 0,27 | ≈ 0,50 | PUR ile çatı sınırını rahat sağlar |
| 100 mm | ≈ 0,22 | ≈ 0,40 | Soğuk bölgeler ve klimatize hacimler |
| 120 mm | ≈ 0,18 | ≈ 0,33 | Soğuk hava deposu, yüksek bölge |
U ≈ λ/d yaklaşımıyla hesaplanmış yaklaşık değerlerdir; yüzey ısıl dirençleri ve sac etkisi dahil değildir. Şartnameye yazılacak değer üreticinin beyan ettiği U’dur.
Sık yapılan hata: Çatı ve cephe için aynı kalınlığın seçilmesi. TS 825 çatıya duvardan daha sıkı bir sınır koyar. Cephede 60 mm yeterliyken çatıda 80 mm gerekebilir; tek kalınlık seçmek ya çatıda yetersizlik ya cephede gereksiz maliyet demektir.
Çatı paneli ile cephe paneli aynı şey değil
| Çatı paneli | Cephe paneli | |
|---|---|---|
| Profil | Derin nervürlü — su tahliyesi ve taşıma için | Düz veya hafif nervürlü — görünüm önceliği |
| Bindirme | Yüksek kenetli, contalı; su geçirmez olmalı | Geçmeli birleşim; su yükü yok |
| Sabitleme | Görünür vida, contalı | Genellikle gizli sabitleme |
| Belirleyici yük | Kar ve rüzgâr emişi | Rüzgâr basıncı ve emişi |
| Kritik detay | Mahya, dere, baca çevresi | Köşe, denizlik, kapı–pencere kenarı |
Çatı panelini cephede kullanmak mümkündür ama tersi doğru değildir. Cephe paneli çatıda kullanıldığında su, bindirme yerlerinden içeri alır — bunun sahada telafisi yoktur, sökülüp değiştirilmesi gerekir.
Çatı eğimi ve su tahliyesi
Sandviç panelli çatıda su, panelin üzerinden akarak tahliye edilir; membran gibi bir su yalıtımı yoktur. Bu yüzden eğim bir estetik tercih değil, işlevsel bir gerekliliktir.
- Eğim, panel boyu uzadıkça artmalıdır. Uzun panelde su daha çok yol kat eder; düşük eğimde bindirme yerlerinde birikme riski doğar.
- Enine bindirme sayısını azaltın. Mümkünse tek parça panel kullanın; her enine ek bir sızıntı adayıdır.
- Dere kesiti, yağış yoğunluğuna göre hesaplanır. Standart dere her projede yeterli değildir; özellikle geniş çatılarda kontrol edilmelidir.
- Kar yükü hesabında eğim rol oynar. TS EN 1991-1-3’e göre çatı şekil katsayısı μ₁, eğimi 30°’ye kadar olan çatılarda 0,80 sabittir; 30°–60° arasında doğrusal azalır, 60°’de sıfırlanır. Yani eğimi artırmak su tahliyesini iyileştirir ama çatı yükünü ancak 30°’den sonra düşürür.
Yoğuşma: en sık gelen şikâyet
“Çatıdan damlıyor” diye gelen çağrıların önemli bölümü sızıntı değil yoğuşmadır. İç ortamdaki nemli hava, soğuk yüzeye değdiğinde su hâline gelir.
Sandviç panelli bir yapıda yoğuşma genellikle şu üç sebepten olur:
- Yalıtım kalınlığı yetersiz. İç yüzey sıcaklığı çiy noktasının altına düşer.
- Isı köprüsü var. Panel kesintiye uğradığı yerde (aşık hizası, kenar detayı, sabitleme vidası) yalıtım zayıflar ve o noktada yoğuşma başlar.
- İç nem üretimi yüksek ama havalandırma yok. Gıda, tekstil ve yıkama hacimlerinde sık görülür.
Çözüm çoğu zaman panel değiştirmek değildir; önce nem kaynağı ve havalandırma incelenir. Ancak klimatize edilen veya nem üreten hacimlerde panel kalınlığı baştan yüksek seçilmelidir — sonradan telafisi pahalıdır.
Aşık aralığı ve rüzgâr emişi
Aşık aralığı iki şeyin kesişiminde belirlenir: panelin taşıyabileceği açıklık ve aşık profilinin dayanımı. Ancak burada teknik olarak en çok atlanan konu rüzgâr emişidir.
Emişte panel aşığı tutmaz. Aşağı yükte (kar, öz ağırlık) panel, aşığın üst başlığını yanal olarak tutar ve burkulmayı engeller. Rüzgâr emişinde ise yön tersine döner: aşığın alt (serbest) başlığı basınca girer ve panel onu tutamaz. Bu yüzden katalogdaki taşıma tabloları emiş durumu için doğrudan kullanılamaz; ya üreticinin emiş tablosu ya da ayrı bir hesap gerekir.
ÇYTHYE yük birleşimlerinde emiş durumunu genellikle 0,9G + 1,6W↑ birleşimi belirler — yani ölü yükün azaltıldığı, rüzgârın büyütüldüğü durum. Hafif çatılarda bu birleşim, kar yükünden daha kritik çıkabilir. Panel gibi küçük alanlı elemanlarda TS EN 1991-1-4’ün yerel basınç katsayısı cpe,1 kullanılır; bu değer, ana taşıyıcı sistem için kullanılan cpe,10’dan belirgin biçimde yüksektir. Çatı köşesi, saçak ve mahya bölgelerinde emme daha da büyür.
Pratik sonucu şudur: hafif bir çatıda paneli sabitleyen vida sayısı, kar yüküne göre değil rüzgâr emişine göre belirlenir. Fırtınada uçan çatıların çoğu bu hesabın atlanmasından kaynaklanır.
Montajda sık yapılan hatalar
- Vidanın fazla sıkılması. Conta ezilir, su yolu açılır. Vida contası hafifçe yastıklanmalı, deforme olmamalıdır.
- Koruyucu filmin geç sökülmesi. Güneşte bekleyen film yapışır ve sökülürken boyayı kaldırır.
- Panelin taşlama ile kesilmesi. Sıcak talaş boyaya yapışır ve paslanma noktaları oluşturur. Soğuk kesim yapılmalıdır.
- Kesim kenarlarının açık bırakılması. Kesilen kenarda çekirdek açıkta kalır; kapatma profili veya sızdırmazlık uygulanmalıdır.
- Farklı partilerin karıştırılması. Renk tonu farkı cephede belirgin şerit olarak görünür.
Sık sorulan sorular
Kaç mm sandviç panel kullanmalıyım?
Kalınlık bir tercih değil hesap sonucudur. TS 825, binanın derece-gün bölgesine göre çatı ve duvar için azami U değeri koyar (örneğin 2. bölgede duvar 0,40 ve çatı 0,30 W/m²K). Poliüretan panelde 60 mm birçok bölgede duvar sınırını, 80 mm çatı sınırını sağlar. Taşyünü panelde aynı performans için yaklaşık iki katı kalınlık gerekir.
Poliüretan mı taşyünü mü?
Bu bir konfor tercihi değil, yangın şartnamesi sorusudur. Poliüretan aynı kalınlıkta çok daha iyi yalıtır (λ ≈ 0,022’ye karşı 0,041) ve daha hafiftir. Taşyünü ise yanmaz sınıftadır ve ses yalıtımı daha iyidir. Yangın bölmesi, kazan dairesi veya yüksek riskli depo gibi yerlerde taşyünü zorunlu olabilir.
Çatı ve cephede aynı paneli kullanabilir miyim?
Çatı panelini cephede kullanabilirsiniz ama tersi doğru değildir. Çatı paneli derin nervürlü, yüksek kenetli ve contalıdır; su tahliyesi için tasarlanmıştır. Cephe paneli çatıya konduğunda bindirme yerlerinden su alır ve bunun sahada telafisi yoktur. Ayrıca TS 825 çatıya duvardan daha sıkı U sınırı koyar; aynı kalınlık genelde uygun değildir.
Çatıdan damlıyor, sızıntı mı yoğuşma mı?
Sandviç panelli yapılarda gelen şikâyetlerin önemli bölümü sızıntı değil yoğuşmadır. İç ortamdaki nemli hava soğuk yüzeye değince su hâline gelir. Sebep genellikle yetersiz yalıtım kalınlığı, aşık hizasındaki ısı köprüsü veya yüksek nem üretimine rağmen havalandırma olmamasıdır. Önce nem kaynağı ve havalandırma incelenmelidir.
Fırtınada çatı neden uçar?
Çoğu zaman kar yükü hesaplanmış ama rüzgâr emişi atlanmıştır. Emiş durumunda aşığın alt (serbest) başlığı basınca girer ve panel onu tutamaz; katalog taşıma tabloları bu durum için doğrudan geçerli değildir. Ayrıca ÇYTHYE’de 0,9G + 1,6W↑ birleşimi hafif çatılarda kar yükünden daha kritik çıkabilir. Sabitleme vidası sayısı bu hesaba göre belirlenmelidir.
Sandviç panel çatıda eğim ne kadar olmalı?
Sandviç panelli çatıda membran gibi bir su yalıtımı yoktur; su panel üzerinden akarak tahliye edilir. Bu yüzden eğim işlevsel bir gerekliliktir ve panel boyu uzadıkça artırılmalıdır. Enine bindirme sayısı mümkün olduğunca azaltılmalı, dere kesiti yağış yoğunluğuna göre kontrol edilmelidir.
Panel montajında en sık hangi hatalar yapılır?
Beş hata öne çıkar: vidanın fazla sıkılıp contayı ezmesi, koruyucu filmin güneşte bekletilip geç sökülmesi, panelin taşlamayla kesilip sıcak talaşın boyaya yapışması, kesim kenarlarında açık kalan çekirdeğin kapatılmaması ve farklı üretim partilerinin aynı cephede karıştırılması.
