Bağlantı elemanı, çelik yapıda maliyetin küçük ama riskin büyük olduğu kalemdir. Bir birleşimde yanlış sınıf cıvata kullanmak, kesiti küçük seçmekten daha tehlikelidir; çünkü hata gözle görünmez ve yük geldiğinde tek noktada ortaya çıkar.
Bu sayfada cıvata dayanım sınıfları, metrik diş gerilme alanları ve taşıma kapasitesi hesabı için gereken tabloları topladık. Cıvata, kimyasal ve mekanik ankraj, gergi çubuğu satışının yanında ankraj plakası ve birleşim parçalarını kendi atölyemizde imal ediyoruz.
Büyütmek için fotoğrafa tıklayın.
Kopan çoğu zaman cıvata değil, etrafındaki betondur
Ankraj hesabında en sık yapılan hata, sadece cıvatanın taşıma kapasitesine bakmaktır. Çekme yükü altında genellikle önce ankrajın etrafındaki koni şeklindeki beton bloğu kopar. Bu yüzden gömme derinliği, kenar mesafesi ve ankrajlar arası mesafe birlikte hesaplanır; kenara veya birbirine çok yakın yerleştirilen ankrajlar, tek başına hesaplanan değerin çok altında yük taşır.

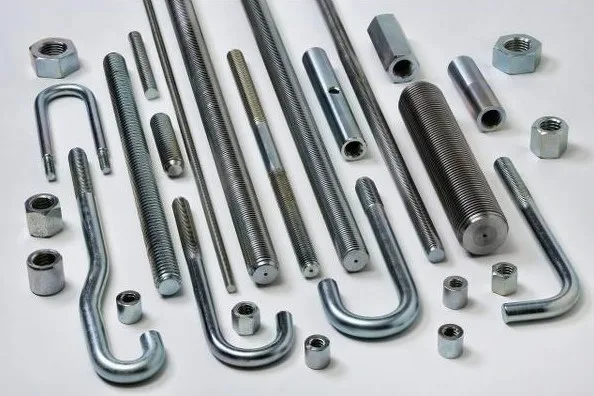

Cıvata, Ankraj, Gergi Çubuğu Satış
Cıvata, Ankraj ve Gergi Çubuğu: Yapıların Temel Elemanları – Bağlantı Elemanları
Yapı ve inşaat sektöründe kullanılan bağlantı elemanları, projelerin güvenliği ve dayanıklılığı açısından kritik bir öneme sahiptir. Bu bağlamda, bağlantı elemanları, yapısal bütünlüğü sağlamak ve yük taşıma kapasitesini artırmak için yaygın olarak kullanılmaktadır. Bu ürünler sayesinde tüm düğüm noktalarında bağlantı yapılacak elemanların birbirleri ile bağlantıları sağlanmaktadır. Bu metinde, bu elemanların tanımları, işlevleri ve kullanım alanları hakkında detaylı bilgi verilecektir.
Cıvata, Somun ve Pul
Genellikle metalden üretilen, dişli bir çubuğun bir ucu kullanılarak parçalar arasında bağlantı sağlamak için kullanılan bir bağlantı elemanıdır. Çeşitli boyut ve tiplerde üretilebilir ve farklı malzemelerden (çelik, paslanmaz çelik, alüminyum) yapılabilir. En önemli özelliği, yüksek çekme ve sıkıştırma dayanımına sahip olmasıdır. Bu özellik, cıvatanın, yapısal elemanları güvenli bir şekilde bir arada tutmasını sağlar.
Bulon, genellikle cıvata ile aynı işlevi gören, ancak daha büyük ve daha güçlü bir bağlantı elemanı olup somunların dişli kısmına vidalanmasıyla bağlantı sağlanmış olur. Pul ise, bunların arasına yerleştirilerek, yüzeyde oluşan yükü dağıtır ve bağlantının sağlamlığını artırır. Bu elemanların her biri, yapının dayanıklılığını artırmak ve uzun ömürlü olmasını sağlamak için kritik bir rol oynar.
Ankraj Nedir?
Yapıların zeminle olan bağlantısını sağlamak için kullanılan bir elemandır. Genellikle beton veya taş gibi sert zeminlere yerleştirilerek, yapının zemine ana bağlantısını oluşturarak stabilitesini artırır ve dış etkenlere karşı dayanıklılığını sağlar. Genellikle somun veya pul gibi bağlantı elemanları ile birlikte kullanılır. Bu sayede, yapının zeminle olan bağlantısı oluşturulur ve tasarlanmış olan mesnet özelliklerine göre yapının zemine bağlantısı sağlanır. Projelerin kendi dinamiklerine bağlı olarak farklı tip ve farklı uygulama alanları için özel olarak tasarlanmıştır; örneğin, gömülü düz tip, gömülü J tipi, kimyasal vb. Bu ürünler saha koşulları ve uygulanabilirlik durumları dikkate alınarak göre projelerde tercih edilirler. Yapılan düğüm analiz sonucuna göre de kullanılırlar.
Gergi Çubuğu Nedir?
İki veya daha fazla yapısal elemanı birbirine bağlamak ve yükleri dengelemek amacıyla kullanılan bir bağlantı elemanıdır. Genellikle çelikten üretildiklerinden yüksek çekme dayanımına sahiptir ve bu sayede yapının stabilitesini artırmak için kritik bir rol oynar. Çelik yapılarda özellikle çatı aşıkları ve cephe kuşakları arasında gerilme kuvvetinin aktarılmasında kritik bir rol oynar. Bu elemanlar, yapının stabilitesini artırarak, rüzgar ve diğer dış etkenlerden kaynaklanan yükleri dengeler. Çatı sisteminin ve cephe elemanlarının dayanıklılığını sağlarken, yapının genel mimari tasarımına da katkıda bulunur. Bu sayede, çelik yapılar hem hafif hem de güçlü bir yapı oluşturur; böylece uzun ömürlü ve güvenli bir inşaat sağlanır. Genellikle köprüler, çatı sistemleri ve diğer büyük yapılar için kullanılır. Kullanılmalarının en önemli avantajı, yapının ağırlığını azaltarak daha hafif bir yapı tasarımı sağlamasıdır.
Kullanım Alanları
İnşaat sektöründe, binaların temellerinden çatısına kadar birçok noktada bu bağlantı elemanları kritik bir öneme sahiptir. Ayrıca, köprüler, yollar, havalimanları ve diğer altyapı projelerinde de yaygın olarak kullanılmaktadır. Bunun yanı sıra, otomotiv, makine ve enerji sektörlerinde de bu elemanların kullanımı oldukça yaygındır.
Dayanıklılık ve Güvenlik
Bu bağlantı elemanlarının dayanıklılığı, yapıların güvenliğini doğrudan etkiler. Kaliteli malzemelerden üretilirler ve bu sayede yüksek çekme ve sıkıştırma dayanımına sahiptirler. Bu sayede, yapılar, deprem, rüzgar ve diğer dış etkenlere karşı daha dayanıklı hale gelir. Ayrıca, düzenli bakım ve kontrol, bu bağlantı elemanların ve dolayısıyla yapının ömrünü uzatır ve yapının güvenliğini artırır.
Seçim Kriterleri
Bu bağlantı elemanlarını seçerken dikkate alınması gereken birçok faktör bulunmaktadır. İlk olarak, kullanılacak malzemenin türü, projenin gereksinimlerine göre belirlenmelidir. Ayrıca, boyut, şekil ve yük taşıma kapasitesi gibi kriterler de göz önünde bulundurulmalıdır. Uygun seçimler, yapının dayanıklılığını ve güvenliğini artırır.
Bu bağlantı elemanları inşaat ve mühendislik alanlarında kritik öneme sahip bağlantı elemanlar olup, yapısal bütünlüğü sağlamak, güvenliği artırmak ve enerji verimliliğini desteklemek için kullanılır. Kaliteli malzemelerden üretilen bu elemanlar, uzun ömürlü ve güvenli yapılar için vazgeçilmezdir. Yapı projelerinde bu elemanların doğru seçimi ve kullanımı, projenin başarısını doğrudan etkiler. Bu nedenle, inşaat sektöründe çalışan profesyonellerin, bu bağlantı elemanlarını dikkatle incelemeleri, üç boyutlu analiz programları ile düğüm noktalarının analizlerini düzgün raporlamaları ve uygun seçimler yapmaları büyük önem taşımaktadır.
Atılım Endüstri olarak çelik konstrüksiyon bağlantı elemanlarının analiz ve taleplerinize göre teminini yapmaktayız. Tedarik listenizi bize iletin!
İlgili sayfalarımız: profil, sac satışı, çelik konstrüksiyon ve endüstriyel tesisler.
Cıvata dayanım sınıfları
ISO 898-1’e göre asgari değerler. Sınıf işaretindeki ilk sayı çekme dayanımının 1/100’ü, ikinci sayı akmanın çekmeye oranının 10 katıdır.
| Sınıf | Çekme dayanımı Rm (N/mm²) | Akma dayanımı Re (N/mm²) | Tipik kullanım |
|---|---|---|---|
| 4.6 | 400 | 240 | Genel bağlantı, düşük zorlanma |
| 5.6 | 500 | 300 | Genel bağlantı |
| 5.8 | 500 | 400 | Sac ve hafif konstrüksiyon |
| 6.8 | 600 | 480 | Orta zorlanma |
| 8.8 | 800 | 640 | Çelik yapı birleşimlerinde standart |
| 10.9 | 1000 | 900 | Ön germeli birleşim, ağır makine |
| 12.9 | 1200 | 1080 | Yüksek zorlanma, kalıp ve makine |
Metrik kaba diş — gerilme kesit alanı
Cıvatanın taşıyacağı çekme kuvveti bu alan ile dayanım değerinin çarpımından bulunur.
| Diş | Adım (mm) | Anma çapı (mm) | Gerilme alanı As (mm²) |
|---|---|---|---|
| M8 | 1,25 | 8 | 36,6 |
| M10 | 1,50 | 10 | 58,0 |
| M12 | 1,75 | 12 | 84,3 |
| M14 | 2,00 | 14 | 115 |
| M16 | 2,00 | 16 | 157 |
| M18 | 2,50 | 18 | 192 |
| M20 | 2,50 | 20 | 245 |
| M22 | 2,50 | 22 | 303 |
| M24 | 3,00 | 24 | 353 |
| M27 | 3,00 | 27 | 459 |
| M30 | 3,50 | 30 | 561 |
| M33 | 3,50 | 33 | 694 |
| M36 | 4,00 | 36 | 817 |
| M42 | 4,50 | 42 | 1121 |
| M48 | 5,00 | 48 | 1473 |
Örnek: M20 8.8 cıvata ne taşır?
Gerilme alanı 245 mm², çekme dayanımı 800 N/mm². Kopma yükü yaklaşık 245 × 800 = 196 kN (≈20 ton). Bu ham kopma değeridir; tasarımda güvenlik katsayısı, birleşimin tipi (kesme mi çekme mi), delik toleransı ve kenar mesafesi devreye girer. Kullanılabilir tasarım yükü bu sayının belirgin şekilde altındadır ve statik hesapla belirlenir.
Sık sorulan sorular
8.8 ve 10.9 ne anlama geliyor?
Cıvatanın dayanım sınıfıdır. İlk sayı çekme dayanımının 1/100’ünü verir: 8.8 cıvatanın asgari çekme dayanımı 800 N/mm²’dir. Noktadan sonraki sayı, akma dayanımının çekme dayanımına oranının 10 katıdır: 8.8’de bu oran 0,8 olduğundan akma 640 N/mm² olur. Çelik yapı birleşimlerinde en yaygın sınıf 8.8’dir; ön germeli birleşimlerde ve ağır makine bağlantılarında 10.9 kullanılır.
Kimyasal ankraj mı mekanik ankraj mı kullanmalıyım?
Mekanik ankraj (segmanlı, klipsli) betonu genişleyerek sıkıştırır; hızlı kurulur ve yükü hemen alır. Kimyasal ankraj ise reçine ile deliğin tamamına yapışır, betonda çatlama riskini azaltır ve kenara yakın uygulamalarda avantajlıdır. Çekme yükü yüksekse, kenar mesafesi darsa veya beton yaşlı ve çatlaklıysa kimyasal ankraj tercih edilir. Kimyasal ankrajda kritik nokta delik temizliğidir: toz alınmadan reçine dökülürse dayanım ciddi biçimde düşer.
Ankraj boyu ve çapı neye göre seçilir?
Ankrajı çeken kuvvet kadar, betonun o kuvvete nasıl karşılık verdiği de belirleyicidir. Çoğu durumda kopan cıvata değil, ankrajın etrafındaki koni şeklindeki beton bloğudur. Bu yüzden gömme derinliği, kenar mesafesi ve ankrajlar arası mesafe birlikte hesaplanır. Kenara çok yakın veya birbirine çok yakın yerleştirilen ankrajlar, tek başına hesaplanan değerin çok altında yük taşır.
Gergi çubuğu nerede kullanılır, cıvatadan farkı nedir?
Gergi çubuğu sadece çekme kuvveti aktarmak için kullanılır; basınç veya eğilme taşımaz. Çatı çaprazlarında, aşık gergilerinde, makas alt başlıklarında ve stabilite bağlantılarında görürsünüz. Uçlarına takılan liftbox veya germe somunu sayesinde montajdan sonra boyu ayarlanabilir, böylece sistem gerdirilerek devreye alınır. Cıvatadan farkı budur: cıvata iki parçayı sıkıştırır, gergi çubuğu bir hattı gergin tutar.
Galvanizli mi siyah mı almalıyım?
Kapalı, kuru ve ısıtılan iç ortamda siyah (kaplamasız) bağlantı elemanı yeterlidir. Dış ortamda, ıslak alanda, kıyı bölgesinde ve yoğuşma olan hacimlerde sıcak daldırma galvaniz gerekir. Dikkat edilecek nokta şudur: galvaniz kaplama diş boşluğunu daralttığı için, galvanizli cıvatada galvanizli somun kullanılmalı ve somun buna göre açılmış olmalıdır; aksi halde montajda diş sıyırır.
Cıvatayı ne kadar sıkmalıyım?
Sıkma momenti keyfi değildir. Az sıkılan cıvata titreşimle gevşer, fazla sıkılan cıvata ise akma sınırını aşarak kalıcı şekil değiştirir ve bir daha aynı ön germeyi vermez. Ön germeli birleşimlerde tork anahtarı veya belirlenmiş dönme açısı yöntemi kullanılır. Bir kez aşırı sıkılmış yüksek dayanımlı cıvata yeniden kullanılmamalıdır.
Az miktarda da satıyor musunuz, yoksa sadece toplu mu?
Proje kapsamındaki toplu siparişler asıl işimiz olmakla birlikte, tek kalem ve az miktarda satış da yapıyoruz. Elinizde ölçü listesi varsa doğrudan fiyat verebiliriz; ölçüden emin değilseniz bağlanacak parçaların kalınlığını ve beklediğiniz yükü söylemeniz yeterli, uygun çap ve sınıfı birlikte belirleriz.
Bağlantı elemanının yanında imalat da yaptırabilir miyim?
Evet. Cıvata, ankraj ve gergi çubuğu satışının yanında ankraj plakası, gergi kulağı ve birleşim parçalarını kendi atölyemizde imal ediyoruz. Bu, ölçünün sahaya uymaması riskini ortadan kaldırır; parçaları ve bağlantı elemanlarını birbirine göre üretmiş oluruz.
Hangi çap ve sınıfa ihtiyacınız var?
Bağlanacak parçaların kalınlığını, beklenen yükü ve ortamı (iç, dış, ıslak) yazın; uygun çap, dayanım sınıfı ve kaplamayı birlikte belirleyip fiyat verelim.
