Etkin İlaç – Fabrika Çatı için tamamladığımız bu çelik fabrika uygulamasında öncelik, üretim hacminde kolonsuz açıklık elde etmekti. Fabrikalarda her kolon, makine yerleşimini ve forklift güzergâhını kısıtlar; bu yüzden açıklığı büyütmenin maliyeti ile kazandırdığı işletme verimi birlikte değerlendirilir.
Çelik taşıyıcı sistemin bu senaryodaki asıl üstünlüğü, geniş açıklığı ekonomik biçimde geçmesi ve şantiye süresini kısaltmasıdır. Parçaların atölyede hazırlanıp sahada birleştirilmesi, üretime geçiş takvimini öne çekiyor. Diğer fabrika işlerimize projelerimiz sayfasından ulaşabilirsiniz.
Proje künyesi
| Yapı tipi | Çelik Fabrika |
|---|---|
| Yıl | 2014 |
| Konum | Balıkesir / Gönen |
| İşveren / ana yüklenici | Etkin İlaç |
| Kapalı alan | 1000 m² |
| Çelik tonajı | 29,9 ton |
| En büyük açıklık | 20 m |
| Serbest yükseklik | 6 m |
| Kat adedi | 1 |
| Atölye imalat süresi | 26 gün |
| Saha montaj süresi | 7 gün |
| Çatı kaplaması | 40 mm sandviç panel |
| Yüzey koruma | Endüstriyel boya |
| Birleşim tipi | Cıvatalı |

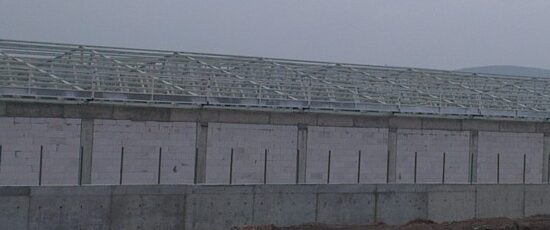

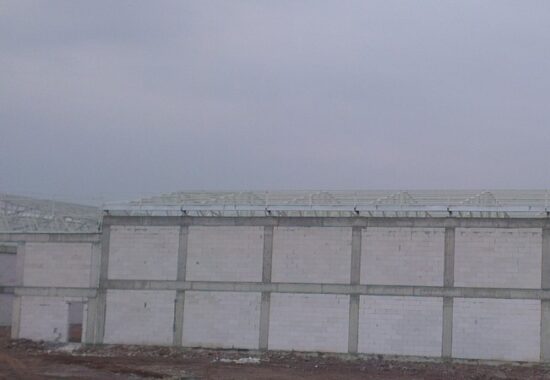

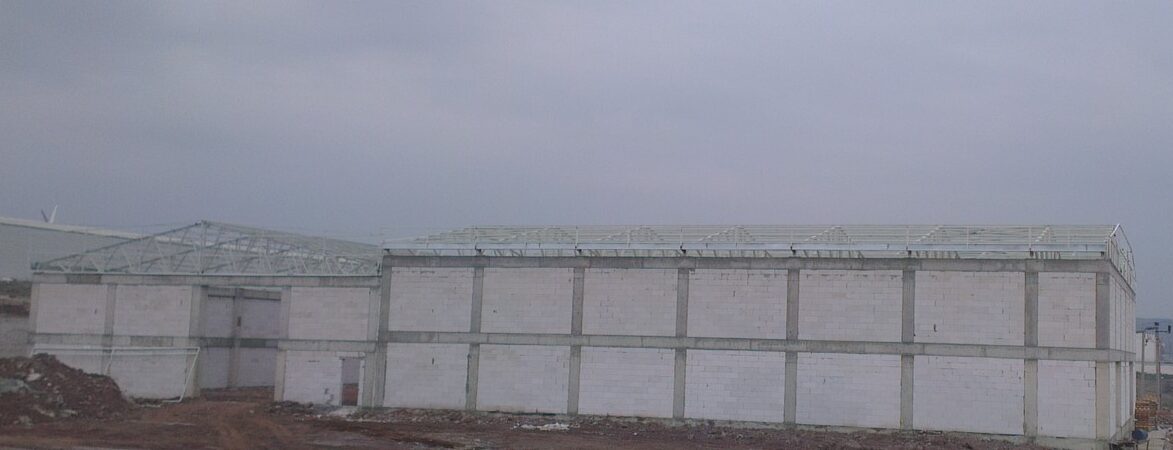

Sahadan
Büyütmek için fotoğrafa tıklayın.
İşin kapsamı ve süreç
Projelendirme aşamasında yapının oturacağı alan, mevcut aks düzeni ve kullanım akışı birlikte değerlendirildi. İç mekânda ara kolon istenmediği için 20 metrelik açıklık kolonsuz geçilecek şekilde çözüldü. Serbest yükseklik 6 metre olarak belirlendi; bu değer içeri girecek araç, ekipman ve istif düzenine göre seçilir.
Taşıyıcı sistem atölyemizde 26 günde imal edildi. Kesim, delme ve kaynak işlemleri kontrollü ortamda yürütüldü; birleşim noktaları sahaya çıkmadan önce kontrol edildi. Yüzey koruma olarak endüstriyel boya uygulandı.
Saha montajı 7 günde tamamlandı. Birleşimler cıvatalı çözüldüğü için sahada kaynak ihtiyacı en aza indi; bu hem montaj süresini kısalttı hem de birleşim kalitesinin torkla denetlenebilmesini sağladı.
Yapı kabuğu
Çatı kaplaması 40 mm sandviç panel olarak uygulandı. Sandviç panelde belirleyici olan panel kalınlığıdır: kalınlık arttıkça ısı geçirgenliği düşer, TS 825 kapsamındaki yalıtım hesabı da bu değer üzerinden kurulur. Panel aynı zamanda su yalıtımını ayrı bir katman gerektirmeden sağlar.
Korozyon koruması ve yüzey
Korozyon koruması endüstriyel boya ile sağlandı. Boyanın performansını belirleyen esas unsur boyanın markası değil, altındaki yüzey hazırlığıdır: pas ve yağ kalıntısı temizlenmemiş bir yüzeyde en iyi boya bile beklenen ömrü vermez.
Birleşimler ve çelik yoğunluğu
Birleşimler cıvatalı olarak tasarlandı. Kaynağın atölyeye, montajın sahaya bırakılması hem kalite kontrolünü kolaylaştırır hem de sahadaki iş güvenliği risklerini azaltır; yüksek mukavemetli cıvatalarda tork değerleri kayıt altına alınır. Rakama çevirirsek: 29,9 ton çelik 1000 m² alana yayıldığında yaklaşık 30 kg/m² çelik yoğunluğu çıkıyor. Bu oran açıklık ve yük arttıkça yükselir; aynı işi daha az çelikle çözmek taşıyıcı sistemin doğru kurgulanmasıyla mümkün olur.
Bu projede belirleyici olan teknik konular
Neden kafes kiriş?
Kafes sistemde malzeme yalnızca iç kuvvetin gerçekten büyük olduğu başlık elemanlarında toplanır, gövde boşaltılır. Açıklık büyüdükçe bu verim belirginleşir; buna karşılık imalat işçiliği ve boyanacak yüzey alanı artar. Küçük ve orta açıklıklarda dolu gövdeli çerçeve toplam maliyette öndedir; 20 metre üzerindeki açıklıklarda ise kafes öne geçer.
Sehim, dayanımdan önce gelir
Geniş açıklıklı örtü yapılarında tasarımı yöneten kriter çoğu zaman dayanım değil sehimdir. Aşırı sarkma, kaplama derzlerinde açılmaya, yağmur suyunun yanlış noktada toplanmasına ve asma tavan ya da sprinkler hattında bozulmaya yol açar. Sehim sınırı açıklığın belirli bir oranı olarak baştan belirlenir.
Cıvatalı birleşim ne kazandırır?
Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.
Sık sorulan sorular
Bu işi Balıkesir dışında da yapıyor musunuz?
Evet. Atölyemiz Balıkesir Gönen’de; imalatı burada yapıp montaj ekibimizle sahaya gidiyoruz. Bugüne kadar Marmara, Ege, İç Anadolu, Karadeniz ve Doğu Anadolu’da; ayrıca Mısır ve Gana’da iş teslim ettik. Mesafe, nakliye planlaması ve montaj süresi dışında işin kurgusunu değiştirmiyor.
Fabrika binası maliyetini ne belirler?
Profil tonajı, açıklık, kat sayısı, çatı ve cephe kaplama tercihi ile montaj koşulları toplam bedeli oluşturur. Kalemlerin ayrıntısı için çelik konstrüksiyon fiyatları sayfasına bakabilirsiniz.
Kolonsuz açıklık ne kadara kadar geçilebilir?
Kafes kiriş ve çerçeve sistemleriyle geniş açıklıklar kolonsuz geçilebilir. Sınırı belirleyen açıklıktan çok çatı yükü ve kesitin ekonomik kalıp kalmadığıdır; bu denge her projede ayrı kurulur.
Montaj sonrası bakım gerekir mi?
Çelik yapıda bakım, esas olarak yüzey koruma sisteminin izlenmesidir. Ortam sınıfına göre belirlenen periyotlarda kontrol yapıldığında servis ömrü uzun olur.
Fabrika binası ne kadar sürede tamamlanır?
Atölye imalatı ile saha hazırlığı paralel yürütülebildiği için toplam süre betonarmeye göre kısalır. Kesin takvim, açıklık ve tonaj belirlendikten sonra imalat programıyla birlikte verilir.
Güncel hizmet ve projelerimiz ile ilgili sosyal medya Instagram hesabımızı takip edin.
Bu proje kime örnek olur?
Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 1000 m² kapalı alan, 20 m açıklık, 29,9 ton çelik. Aynı mantıkla kurulan çelik fabrika işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.
Gönen (Balıkesir) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e yakın bir noktada gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
