Vinç Seçimi ve Kreyn Yolu Kirişi Tasarımı
Kısa cevap: Vinç seçimi bir makine kararı değil, yapı kararıdır. Kapasite ve açıklık belirlendiği anda kolon kesiti, kreyn yolu kirişi, temel yükü ve çatı yüksekliği de fiilen belirlenmiş olur. Bu yüzden vinç, bina projelendirilmeden önce seçilir. Sonradan eklenen her vinç, mevcut taşıyıcı sistemin güçlendirilmesi anlamına gelir.
Vinç tipleri ve yapıya etkisi
Aynı yükü kaldıran beş farklı çözüm vardır ve her biri binaya farklı bir fatura çıkarır. Tercih, kaldırılacak ağırlıktan çok yükün nereden nereye taşınacağıyla ilgilidir.
| Vinç tipi | Tipik kapasite | Kapsadığı alan | Yapıya etkisi |
|---|---|---|---|
| Monoray | Düşük–orta | Tek bir hat boyunca | En hafif. Tek kirişlik yük; çatı makasına veya ayrı bir kirişe asılır. |
| Pergel (jib) vinç | Düşük–orta | Bir kolon çevresinde daire | Yükü tek kolona bindirir; o kolonda ciddi eğilme momenti oluşur. |
| Tek kirişli köprülü | Orta | Hol boyunca tüm alan | Kreyn yolu kirişi + kolon konsolu gerekir. En yaygın sanayi çözümü. |
| Çift kirişli köprülü | Orta–yüksek | Hol boyunca tüm alan, daha yüksek kanca | Ağır köprü, daha büyük kreyn yolu kirişi ve kolon kesiti. Kanca yüksekliği kazandırır. |
| Portal / yarı portal | Orta–yüksek | Açık saha veya hol içi bağımsız hat | Yükü binaya değil kendi ayaklarına ve zemine aktarır. Bina taşıyıcısına dokunmaz. |
Mevcut bir binada taşıyıcı sistemi güçlendirmek istemiyorsanız portal veya yarı portal çözümü genellikle en ucuz yoldur: yük binaya değil, kendi ayaklarına iner.
Kapasite ve açıklık neyi belirler?
Vinç kataloğunda iki sayı vardır: kapasite (ton) ve açıklık (m). Müşteri genellikle birincisini söyler, ikincisini düşünmez. Oysa yapı maliyetini asıl büyüten açıklıktır.
Nedeni basit: köprünün ağırlığı ve tekerlek yükleri açıklıkla birlikte artar. Tekerlek yükü arttıkça kreyn yolu kirişi büyür, kreyn yolu kirişi büyüdükçe kolon konsolu ve kolon kesiti büyür, kolon büyüdükçe temel büyür. Zincir buradan yürür.
Pratik bir örnek: 5 tonluk bir vinci 12 m açıklıkta çalıştırmakla 20 m açıklıkta çalıştırmak aynı iş değildir. İkincisinde köprü kirişi çok daha ağırdır ve bu ağırlık, kaldırılan yüke eklenerek kreyn yolu kirişine iner.
Sık yapılan hata: “Nasılsa ileride lazım olur” diyerek kapasiteyi iki katına çıkarmak. Kullanılmayan kapasite, her ay ödediğiniz bir maliyet değil — bir kez ödediğiniz ama geri alamadığınız bir maliyettir. Doğru yaklaşım, kapasiteyi gerçek yüke göre seçip yapıyı ileride güçlendirilebilecek şekilde kurgulamaktır.
Çalışma sınıfı: en çok atlanan parametre
Vinç seçiminde en sık atlanan şey kapasite değil, çalışma sınıfıdır. Aynı 5 tonluk vinç, günde üç kez kullanılıyorsa başka, vardiya boyunca sürekli çalışıyorsa bambaşka bir makinedir — ve altındaki kiriş de bambaşka bir kiriştir.
Çalışma sınıfı; kaldırma sayısı, ortalama yük oranı ve toplam çalışma ömrünü birlikte tanımlar. FEM 9.511 ve ISO 4301-1 bu sınıfları standartlaştırır.
| Kullanım yoğunluğu | Yaklaşık sınıf | Tipik örnek | Yapıya yansıması |
|---|---|---|---|
| Seyrek, düzensiz | ISO M3 · FEM 1Bm | Bakım atölyesi, makine sökümü | Yorulma genellikle belirleyici değil |
| Düzenli, hafif yükle | ISO M4–M5 · FEM 1Am–2m | Montaj hattı, depo yükleme | Yorulma kontrolü gerekir |
| Yoğun, ağır yükle | ISO M6–M7 · FEM 3m–4m | Döküm, hurda sahası, sürekli üretim | Yorulma çoğu zaman belirleyici kriterdir |
Fark şurada ortaya çıkar: yoğun kullanılan bir vinçte kreyn yolu kirişi dayanımdan değil yorulmadan boyutlanır. Yani statik hesabı rahatlıkla geçen bir kesit, on yıl sonra kaynak köklerinde çatlak verebilir. Çalışma sınıfı doğru verilmezse bu hesap hiç yapılmaz.
Kreyn yolu kirişi neden normal kiriş değildir?
Bir çatı kirişi sabit yük taşır. Kreyn yolu kirişi ise hareket eden, hızlanan, frenleyen ve salınan bir yük taşır. Bu fark, hesabı tamamen değiştirir.
Kreyn yolu kirişinde kontrol edilmesi gereken başlıklar:
| Kontrol | Neden gerekli | Kaynak |
|---|---|---|
| Dinamik büyütme katsayıları (φ) | Kaldırma, hızlanma ve frenleme, statik yükü büyütür. Katalog tekerlek yükü doğrudan kullanılamaz. | TS EN 1991-3 |
| Yatay kuvvetler | Köprünün hızlanması ve raya göre kaçık ilerlemesi (skewing) kirişe yanal kuvvet uygular. | TS EN 1991-3 |
| Düşey sehim | Aşırı sehim vincin tırmanmasına ve tekerlek aşınmasına yol açar. Yaygın sınır L/600. | TS EN 1993-6 |
| Yatay sehim | Yanal esneklik, raydan çıkma ve düzensiz aşınma riskini artırır. | TS EN 1993-6 |
| Yorulma | Tekrarlı yük altında kaynak detaylarında çatlak başlar. Yoğun kullanımda belirleyici kriterdir. | TS EN 1993-1-9 |
| Gövde ezilmesi | Tekerlek yükü ray altında çok küçük bir alana biner; gövde lokal olarak ezilir veya burkulur. | TS EN 1993-1-5 |
| Burulma | Ray ekseni gövde ekseninden kaçıksa kiriş burulur. Tek kirişli vinçlerde ayrıca askı yükü eksantriktir. | TS EN 1993-6 |
Pratik başlangıç ölçüsü: Basit mesnetli kreyn yolu kirişinde yükseklik kabaca L/12 – L/16 aralığından başlar (6 m kolon aksı → yaklaşık 40–50 cm). Yanal rijitlik için üst başlığa çoğu zaman bir U profil veya yatay kafes eklenir. Bu yalnızca ön boyutlandırmadır; kesin kesit her projede kendi vinç verisiyle hesaplanır.
Yükseklik hesabı: kanca altından çatıya
“Vinç 6 metreye kaldırsın” cümlesi tek başına bir bina yüksekliği vermez. Çatı kotunu bulmak için aşağıdan yukarı doğru toplanacak kalemler vardır.
| # | Kalem | Nereden gelir |
|---|---|---|
| 1 | Gerekli kanca altı yükseklik | Kaldırılacak en yüksek parça + altındaki ekipman/araç |
| 2 | Kanca bloğu ve halat düzeni | Vinç kataloğu |
| 3 | Köprü kirişi yüksekliği | Vinç kataloğu (açıklığa göre değişir) |
| 4 | Ray + kreyn yolu kirişi yüksekliği | Statik hesap |
| 5 | Çatı makası altına emniyet payı | En az 100 mm; aydınlatma, sprinkler ve kablo tavası bu boşluğa girmemeli |
Sahada en sık gördüğümüz sorun: Vinç köprüsü ile çatı arasındaki boşluğa sonradan aydınlatma armatürü, havalandırma kanalı veya sprinkler hattı çekilmesi. Vinç o noktada duruyor. Bu boşluk projede ölü hacim olarak işaretlenmeli ve mekanik–elektrik projelerine böyle aktarılmalıdır.
Kolon ve temel: vincin görünmeyen maliyeti
Vinç yükü kreyn yolu kirişinden kolona, kolondan temele iner. Bu yolculukta iki tasarım kararı verilir.
Konsol mu, ayrı kolon mu?
Konsol çözümü: Kreyn yolu kirişi, ana kolona kaynaklanan bir konsola oturur. Ekonomiktir, yer kaplamaz; ancak vinç yükünü ana kolona eksantrik olarak bindirir. Kolonda ek eğilme momenti doğar ve kolon kesiti büyür.
Ayrı kolon (kreyn kolonu) çözümü: Vinç yükü için bağımsız bir kolon dizilir. Ana taşıyıcıyı rahatlatır, yüksek kapasitelerde ve yoğun çalışma sınıflarında tercih edilir; buna karşılık ek temel ve ek yer gerektirir.
Karar genellikle kapasiteyle verilir: düşük ve orta kapasitede konsol, yüksek kapasitede ayrı kolon ekonomiktir. Sınırı proje bazında hesap belirler.
Temelde ne değişir?
Vinç, temele yalnızca düşey yük getirmez. Frenleme ve hızlanma kuvvetleri temele yatay yük ve devrilme momenti olarak iner. Vinçli bir holde tekil temeller, vinçsiz aynı holdekine göre belirgin biçimde büyür. Bu, teklif aşamasında en sık unutulan kalemdir.
Deprem hesabında da vincin durumu ayrıca ele alınır: vinç kütlesi ve konumu, yapının kütle dağılımını değiştirir. Deprem analizinde bu kütlenin nasıl tanımlandığı sonucu doğrudan etkiler.
Mevcut binaya vinç eklemek
En sık gelen taleplerden biri budur ve cevabı neredeyse her zaman aynıdır: mümkündür, ama bedava değildir.
Mevcut yapıya vinç eklerken izlediğimiz sıra:
- Röleve. Mevcut kolon ve makas kesitleri ölçülür; varsa proje ile karşılaştırılır. Projeyle sahanın uyuşmadığı çok olur.
- Mevcut kapasite kontrolü. Yapı, vinç yükü eklenmiş hâliyle yeniden çözülür. Kritik olan genellikle kolonlar ve temellerdir.
- Karar. Üç seçenek çıkar: güçlendirme, kapasiteyi düşürme, veya yükü binaya hiç bindirmeyen portal / yarı portal çözüm.
- Uygulama. Mevcut taşıyıcıya bağlantılar mümkün olduğunca bulonlu yapılır; böylece mevcut kesite ısı girdisi olmaz ve bağlantı kontrol edilebilir kalır.
Mevcut yapıda çalışırken ölçü almanın imalattan daha kritik olduğunu imalat ve montaj sürecinde ayrıntılı anlatıyoruz.
Sahadan: vinç projelerimiz
Vinçle ilgili işlerimiz üç farklı kategoriye giriyor: vinç köprüsü ve kreyn yolu imalatı, vincin çalıştığı yapının kendisi, ve mevcut ekipman etrafına kurulan servis platformları. Aşağıdaki iki köprü projesi, kapasitenin yapıya etkisini yan yana göstermek için iyi bir örnek.
| Proje | Yıl | Konum | Vinç kapasitesi | Açıklık | Kapsam |
|---|---|---|---|---|---|

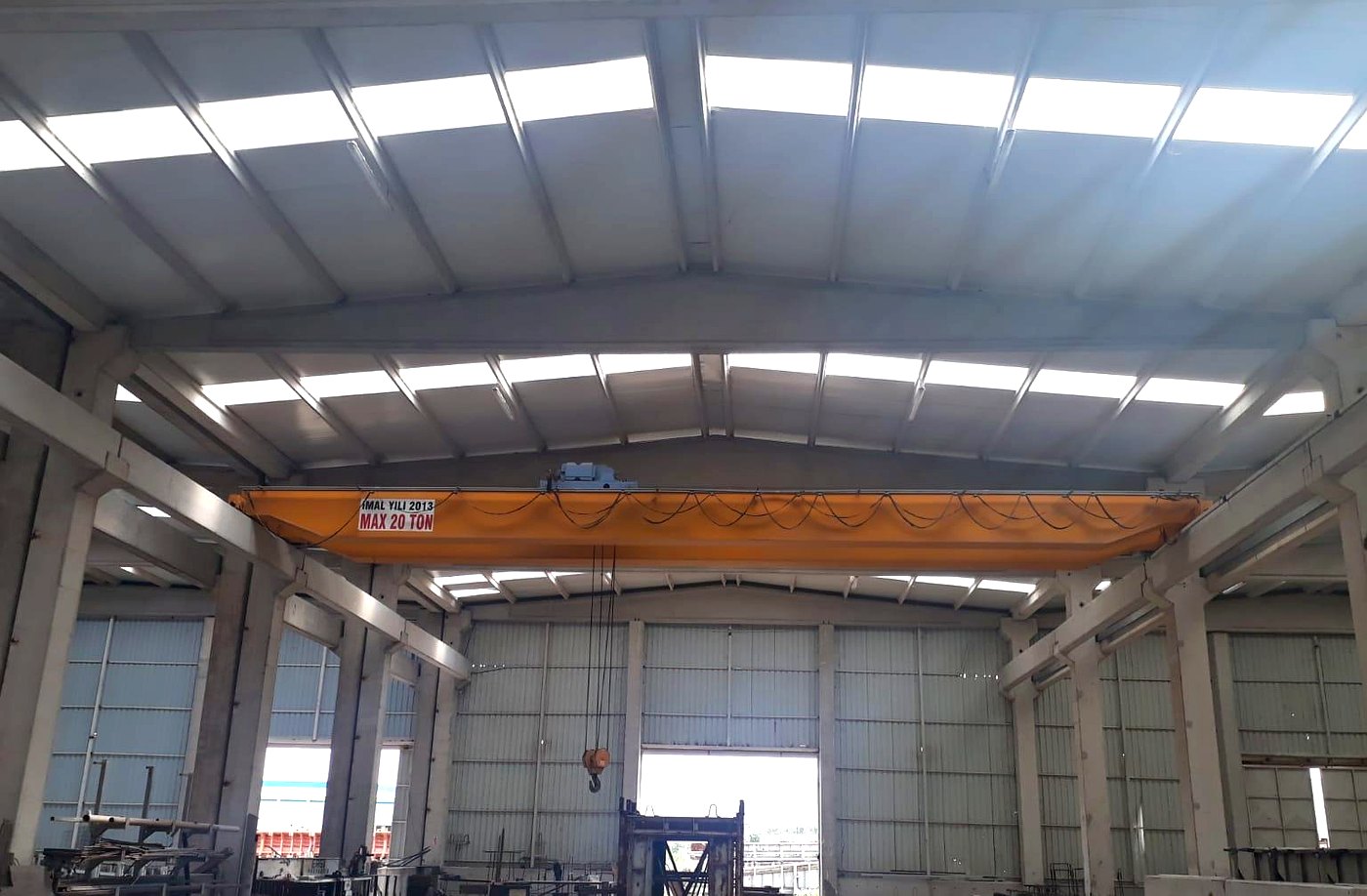

| Ergi Prefabrik — Vinç Köprü | 2015 | Balıkesir / Gönen | 20 ton | 20 m | Vinç köprüsü ve kreyn yolu, endüstriyel boya |
| Yemtar — Kreyn Vinci Köprüsü | 2015 | Balıkesir / Bandırma | 10 ton | 20 m | Vinç köprüsü imalatı ve montajı |
| Same-Deutz-Fahr — SDF Vinç Platformu | 2023 | Balıkesir / Gönen | — | — | 8,3 ton çelik; faal sahada ekipman etrafına montaj |
Aynı açıklık, iki kat kapasite: 20 m’de 10 ton ve 20 ton
Bu iki proje, yazının başındaki iddiayı somutlaştırıyor. Her ikisinde de köprü açıklığı 20 m; fark yalnızca kapasitede — biri 10 ton, diğeri 20 ton.
Kapasite iki katına çıktığında değişen sadece vincin kendisi değildir. Kaldırılan yük iki katına çıkar, buna köprünün kendi ağırlığındaki artış eklenir, dinamik büyütme katsayıları bu toplamı bir kez daha büyütür. Kreyn yolu kirişine inen tekerlek yükü bu zincirin sonunda katlanır; kolon konsolu, kolon kesiti ve temel sırayla büyür.
Pratik sonuç: “20 metre açıklıkta vinç istiyorum” cümlesi tek başına bir yapı tarifi değildir. Kapasite söylenmeden kreyn yolu kirişi de, kolon da, temel de boyutlandırılamaz.
Faal sahada montaj: SDF Vinç Platformu
Same-Deutz-Fahr işinde platform, üretim durdurulmadan mevcut ekipmanın etrafına monte edildi. Bu tür işlerde ölçü alma aşaması imalattan daha kritiktir: sahada birkaç milimetrelik sapma, atölyede hazırlanmış bir parçanın yerine oturmamasına yol açar. İmalat öncesi saha ölçüsü ve pozlama titizlikle yürütüldü; her poz numaralandırılarak sevk edildi.
Çelik tonajı: 8,3 ton · Kat adedi: 1 · Yıl: 2023
Sık sorulan sorular
Binayı yaptırdım, sonradan vinç ekleyebilir miyim?
Teknik olarak mümkün. Ancak mevcut kolon ve temellerin vinç yükünü kaldırıp kaldırmadığı hesapla kontrol edilmeli. Çoğu vinçsiz tasarlanmış holde kolonların güçlendirilmesi gerekir. Güçlendirme maliyetli çıkarsa, yükü binaya bindirmeyen portal veya yarı portal vinç genellikle daha ekonomik olur.
Tek kirişli mi çift kirişli mi seçmeliyim?
Orta kapasitelerde ve standart yüksekliklerde tek kirişli yeterlidir; daha hafiftir, kreyn yolu kirişi ve kolonlar küçülür. Çift kirişli, yüksek kapasitede, büyük açıklıkta veya kanca yüksekliğinin son santimine kadar ihtiyaç duyduğunuzda tercih edilir. Çift kirişli vinç yapıya belirgin biçimde daha pahalıya mal olur.
Kreyn yolu kirişi neden çatı kirişinden büyük çıkıyor?
Çünkü hareketli ve tekrarlı yük taşıyor. Statik yüke dinamik büyütme katsayıları uygulanır, yatay kuvvetler eklenir, sehim sınırı daha katıdır (yaygın olarak L/600) ve yoğun kullanımda yorulma kontrolü devreye girer. Aynı açıklıkta bir çatı kirişinden büyük çıkması normaldir.
Vinç kapasitesini artırmak maliyeti ne kadar büyütür?
Tek bir oran vermek doğru olmaz, çünkü artış zincirleme ilerler: tekerlek yükü → kreyn yolu kirişi → kolon konsolu → kolon kesiti → temel. Kapasiteyi büyütmenin maliyeti, çoğu zaman vincin kendi fiyat farkından değil, yapıya yansıyan bu zincirden gelir. Doğru yöntem, iki alternatifi de tonaj bazında fiyatlandırıp karşılaştırmaktır.
Vinç ile çatı arasında ne kadar boşluk bırakmalıyım?
En az 100 mm emniyet payı yaygın kabuldür; ancak asıl kural bu boşluğun ölü hacim olarak korunmasıdır. Aydınlatma, sprinkler, havalandırma kanalı ve kablo tavası bu bölgeye girmemelidir. Bu, çelik projesinde olduğu kadar mekanik ve elektrik projelerinde de işaretlenmelidir.
