Kömür Gazlaştırma Pilot Tesisi — 35,6 ton, tamamı cıvatalı | Tunçbilek

Proje künyesi

Sahadan

Büyütmek için fotoğrafa tıklayın.

İşin kapsamı ve süreç

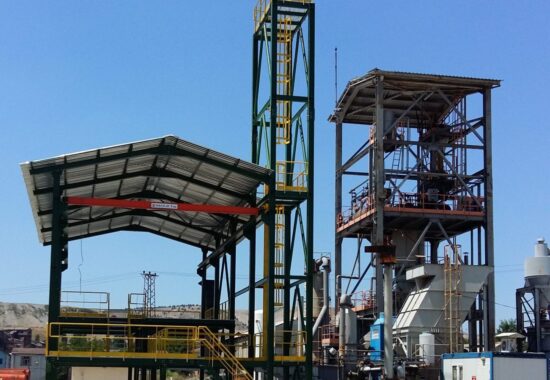

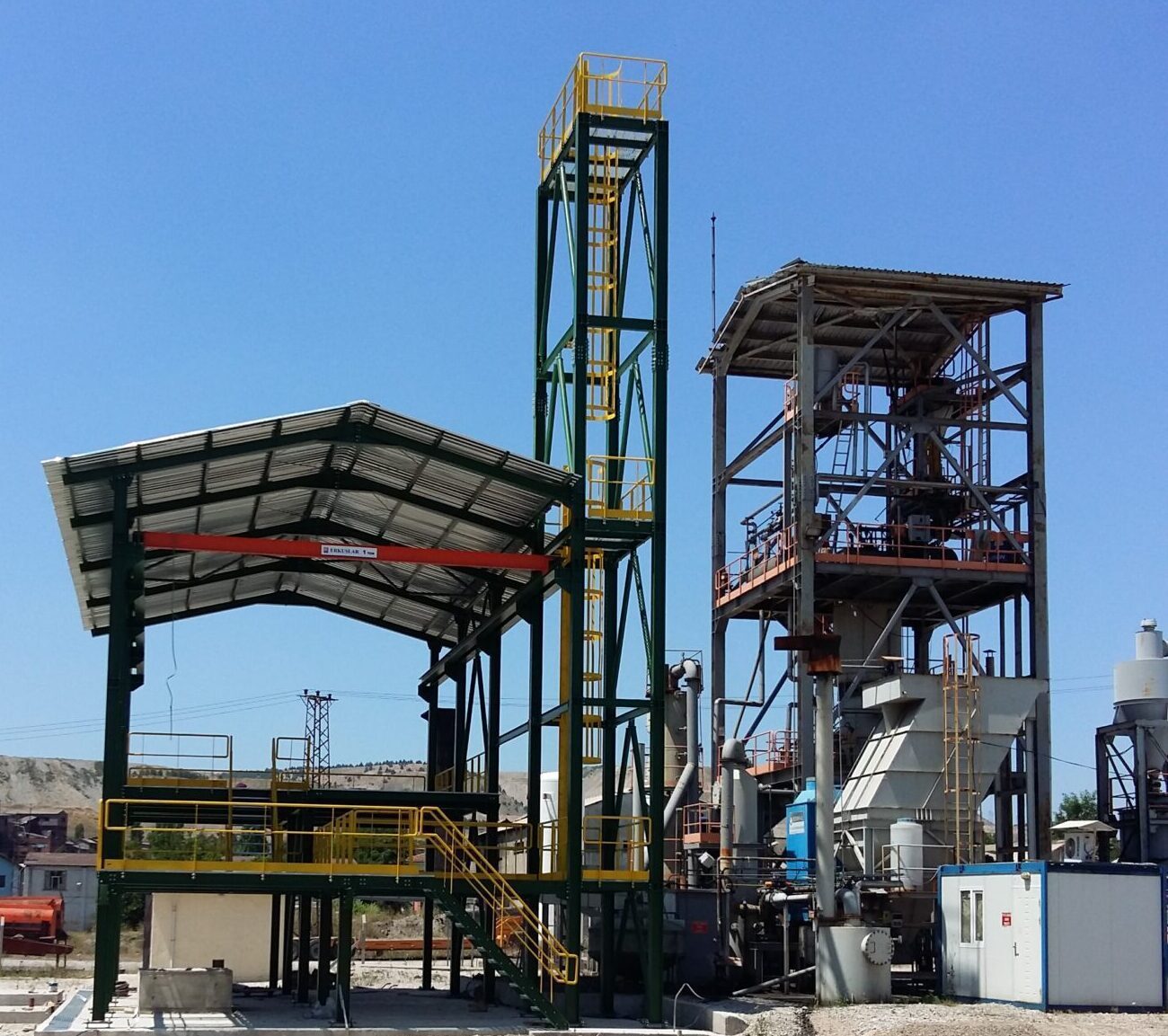

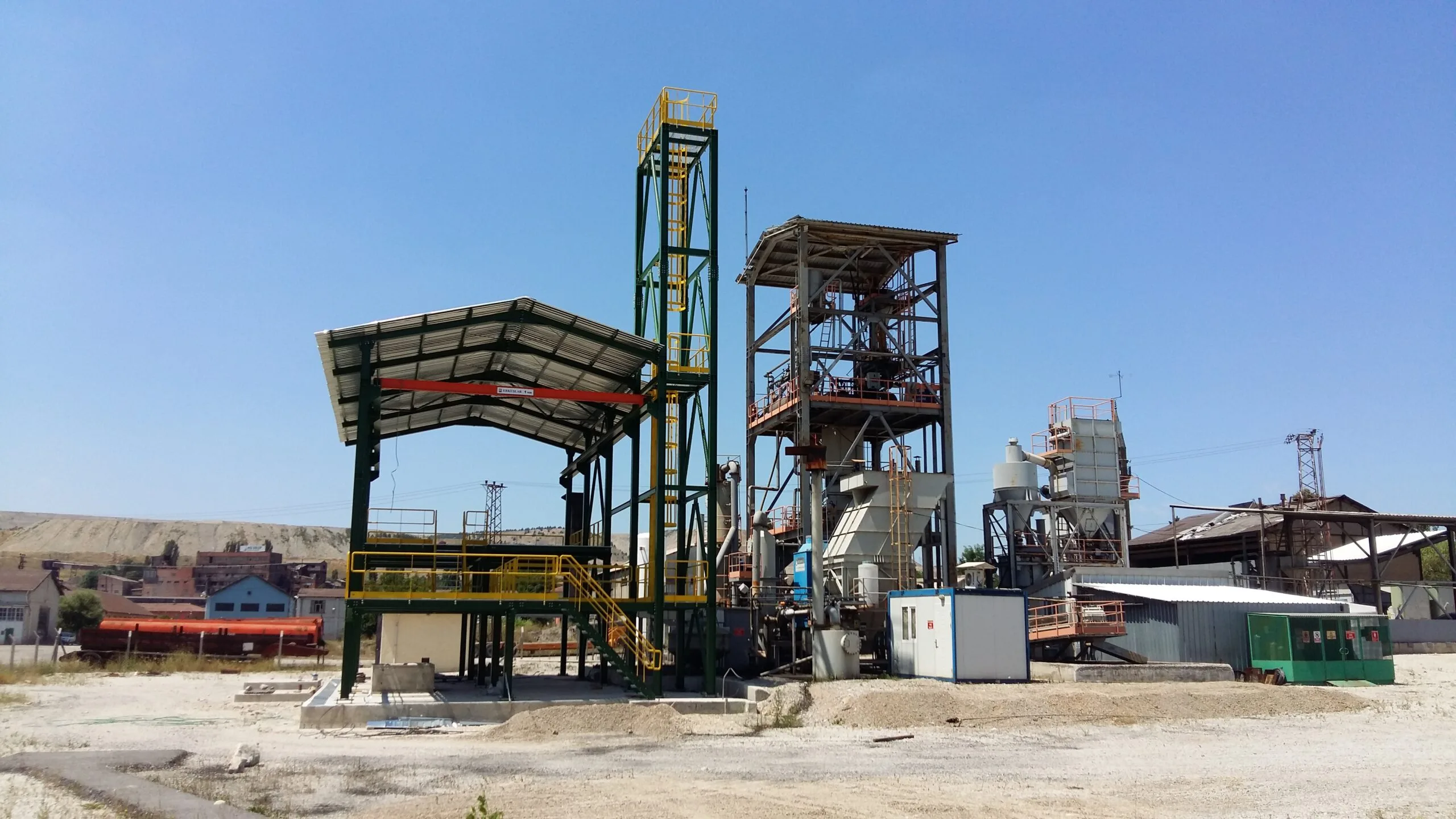

Tunçbilek’te kurulan kömür gazlaştırma pilot tesisi için çelik konstrüksiyon yapıldı; toplam 35,6 ton. İş bir kamu ihalesi kapsamındaydı ve proje bize hazır olarak verildi; kapsamımız imalat ve montajdı. İşveren Asos Mekatronik’ti.

Pilot Tesis Ne Demektir?

Pilot tesis, bir prosesin sanayi ölçeğinde kurulmadan önce küçük ölçekte denendiği yapıdır. Bu, çelik açısından iki şey ifade eder. Birincisi, yapı kalıcı bir üretim tesisi kadar büyük değildir ama aynı ciddiyetle projelendirilir; deneme yapılacak olması yük ve güvenlik gereklerini hafifletmez. İkincisi, denemeler sürerken ekipman düzeni değişebilir — bu nedenle sökülüp yeniden düzenlenebilir bir sistem tercih edilir.

Tamamı Cıvatalı, Galvaniz Izgara Döşeme

Tüm parçalar fabrikamızda cıvatalı birleşime hazır olarak üretildi. Sahada çelik iskelet hızlıca kuruldu ve ardından bütün döşemelere galvaniz ızgaralar sabitlendi.

Izgara döşeme, proses yapılarında yaygın tercihtir: altındaki ekipmanın görülmesini sağlar, sıvı ve toz birikmesini önler, ve yapının ölü yükünü betonarme bir döşemeye göre çok düşük tutar. Sıcak daldırma galvaniz kaplama ise dış ortamda ve nemli proses koşullarında boyalı sistemlerden daha uzun ömürlüdür — aynı gerekçeyle Altaca Enerji manhole kapaklarında da galvaniz kullanıldı.

Sahada kaynak yapılmaması, kamu sahalarında ve gazla çalışacak tesislerde ayrıca bir avantajdır: kıvılcım üretilmez, montaj hava koşullarına bağlı kalmaz ve iş sırası öngörülebilir ilerler.

Aynı İşverenle İkinci Proje

Asos Mekatronik ile bir de Bandırma’daki boraks dekanter platformunu yaptık — 104,1 ton, kazı ve radye temelden tesis içi boru hatlarına kadar. İki proje de proses tesisi işidir; birinde proje bize aitti, burada ihale projesi uygulandı.

Korozyon koruması ve yüzey

Yüzey koruması poliüretan esaslı boya sistemiyle sağlandı. Çelik yüzeyler temizlendikten sonra astar ve poliüretan son katla kaplandı; bu sistem ISO 12944 sınıflandırmasında C3–C4 korozyon kategorisindeki ortamlarda uzun süreli koruma verir ve UV altında rengini görece iyi korur.

Birleşimler ve tonaj

Birleşim tipi cıvatalı seçildi. Bu tercih, ileride yapıda değişiklik gerektiğinde sökülüp yeniden kurulabilme imkânı da bırakır; kaynaklı bir sistemde aynı müdahale çok daha maliyetlidir. Projede toplam 35,6 ton çelik kullanıldı. Tonaj tek başına bir kalite göstergesi değildir; belirleyici olan, aynı yükü hangi kesitlerle ve hangi sistem kurgusuyla taşıdığınızdır.

Bu projede belirleyici olan teknik konular

Çok katlı çelik yapıda döşeme

Kat döşemesi trapez sac üzerine dökülen betonla, çelik kirişle birlikte çalışacak şekilde çözülür. Kayma çivileri sayesinde beton basınç, çelik çekme alarak kompozit kesit oluşur. Dikkat gerektiren yan titreşimdir: çelik hafif olduğu için insan hareketinden doğan titreşim daha fazla hissedilir; dayanım açısından yeterli bir döşeme kullanıcıya rahatsız edici gelebilir.

Cıvatalı birleşim ne kazandırır?

Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.

Sık sorulan sorular

Bu proje kime örnek olur?

Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 35,6 ton çelik. Aynı mantıkla kurulan çelik fabrika işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.

Tunçbilek (Kütahya) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e farklı bir bölgede gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
