Çaba Yapı – Ergünler Tamirhane kapsamında gerçekleştirdiğimiz iş, standart dışı ölçü ve detaylarla çalışılan bir çelik konstrüksiyon imalatıdır. Özel imalatlarda başarıyı belirleyen, kullanılan profil değil ölçü doğruluğudur; sahada birkaç milimetrelik sapma, atölyede hazırlanmış bir parçanın yerine oturmamasına yol açar.
Bu nedenle imalat öncesi saha ölçüsü ve pozlama titizlikle yürütüldü. Çelik konstrüksiyon imalatı sürecimizde her poz numaralandırılarak sevk edilir.
Proje künyesi
| Yapı tipi | Özel Çelik İmalat |
|---|---|
| Yıl | 2022 |
| Konum | Bursa / İnegöl |
| İşveren / ana yüklenici | Çaba Yapı |
| Çelik tonajı | 150 ton |
| Kapsam | Projelendirme + imalat + montaj (bina kabuğu) |
| Kullanım | Yol ve iş makineleri kademe bakım atölyesi |
| Kiriş sistemi | Petek kiriş — 26 m, 2 × 13 m |
| Kat adedi | 1 |
| Yüzey koruma | Endüstriyel boya |
| Birleşim tipi | Cıvatalı |
Bu projede çözdüğümüz asıl mesele
Geniş açıklık ve tonoz olarak istenilen yapı projelendirilip imalatı yapıldı.

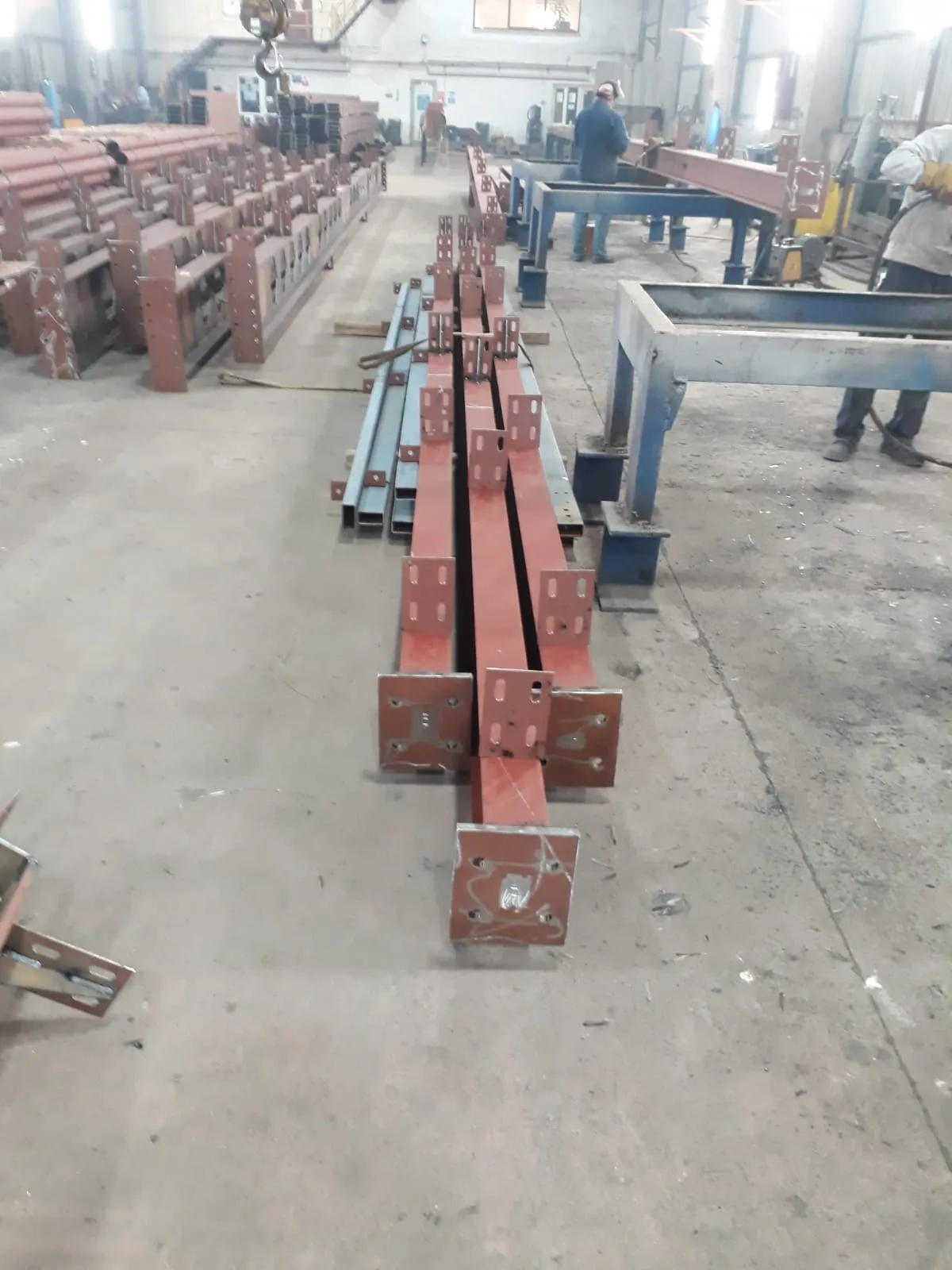

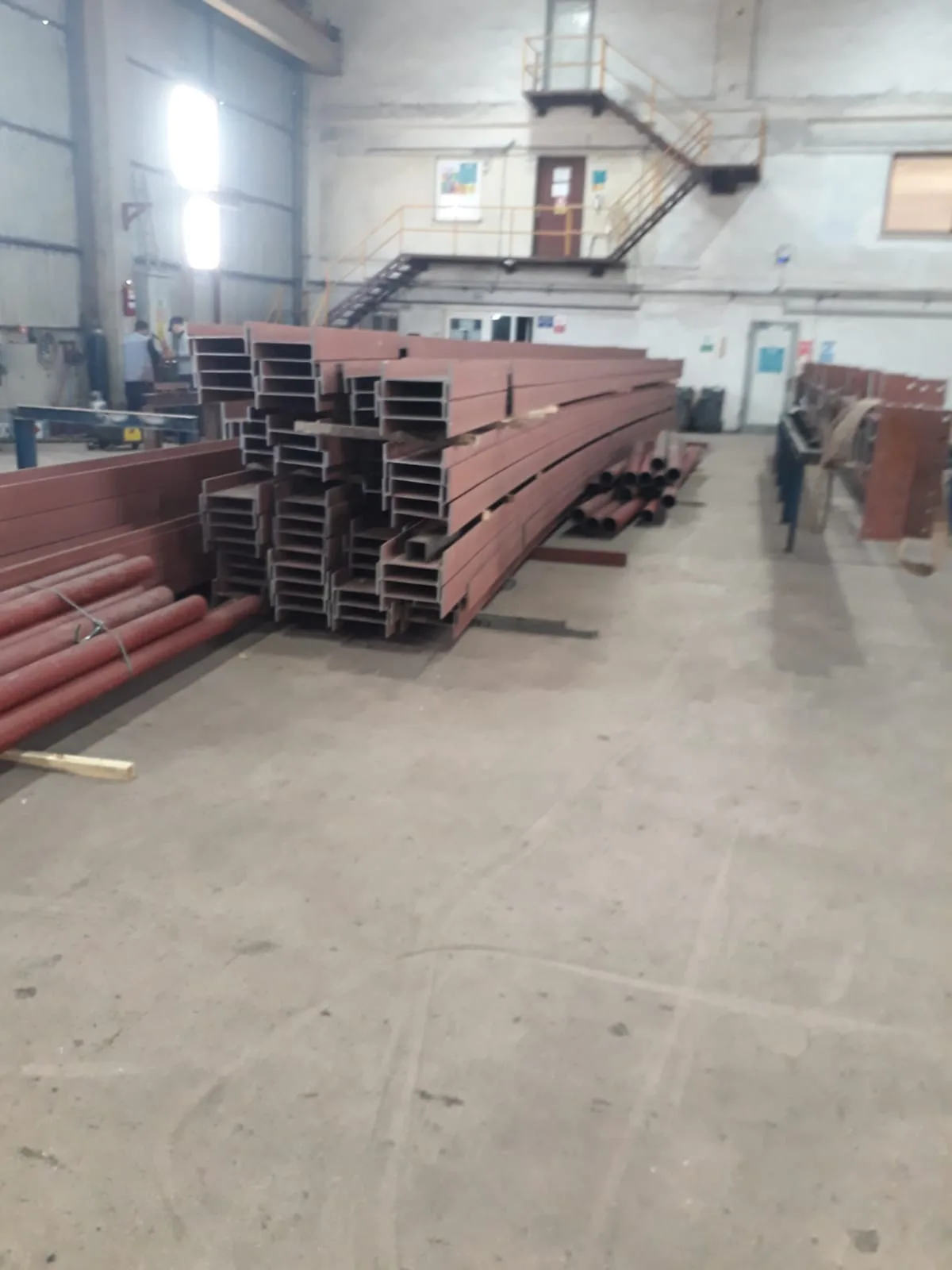

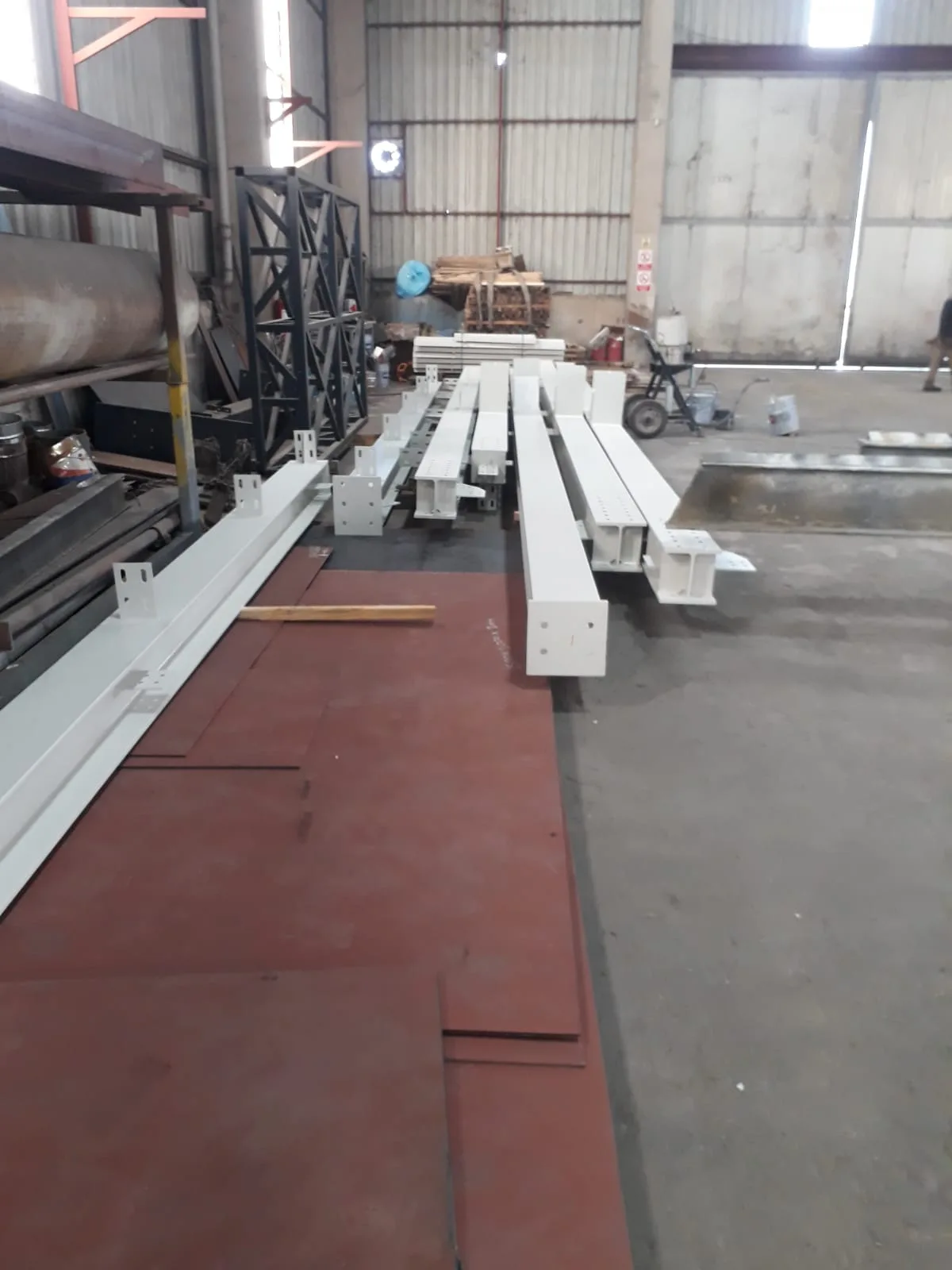

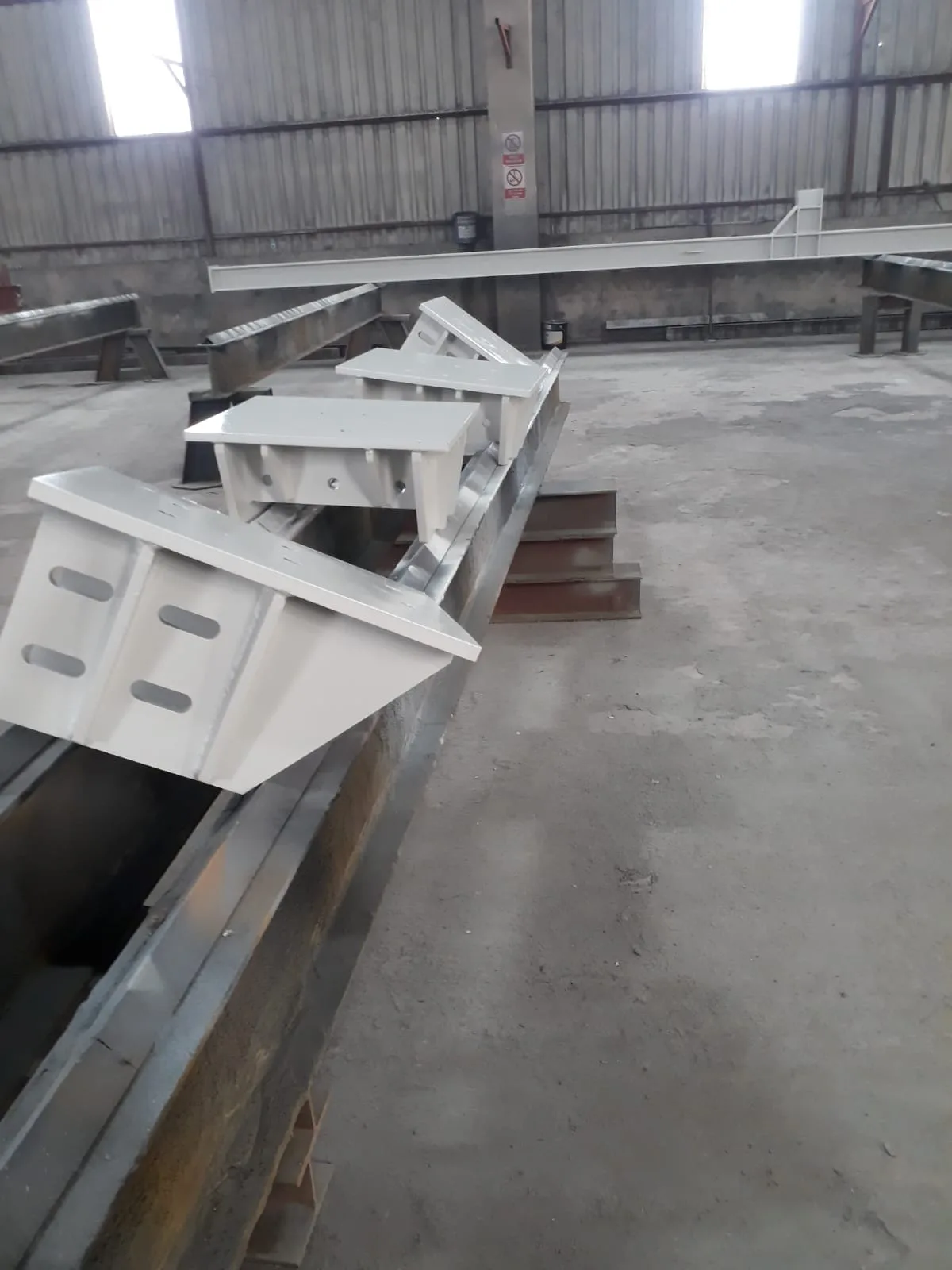

Sahadan
Büyütmek için fotoğrafa tıklayın.
İşin kapsamı ve süreç
İnegöl’de yol ve iş makineleri için kademe bakım atölyesi binası yapıldı: 676 m² kapalı alan, 26 metre açıklık, 8 metre serbest yükseklik, toplam 37 ton. Ana yüklenici Çaba Yapı’ydı; projelendirme, imalat ve montaj bize aitti. Bina kabuğu bizim kapsamımızdaydı; içerideki donanım ve tesisat işleri başka firmalarca yapıldı.
676 m²’ye 26 Metre Açıklık: Ölçüyü Makine Belirledi
Bu yapının oranı portföyümüzde alışılmadıktır: alan küçük, açıklık büyük. Nedeni, binanın içine girecek makinelerin kendisidir. Yol ve iş makineleri — greyder, ekskavatör, kamyon — hem uzun hem geniştir ve bakım için etraflarında dönüş ve çalışma payı ister. Aracın içeri girip dönebilmesi ve bakım ekibinin her yanına ulaşabilmesi gerektiğinde, kolon koymak mümkün olmaz.
Yani 26 metre bir tasarım tercihi değil, makine yerleşiminin dayattığı ölçüdür. Bakım atölyelerinde plan, binanın değil içine girecek ekipmanın ölçüsüyle kurulur.

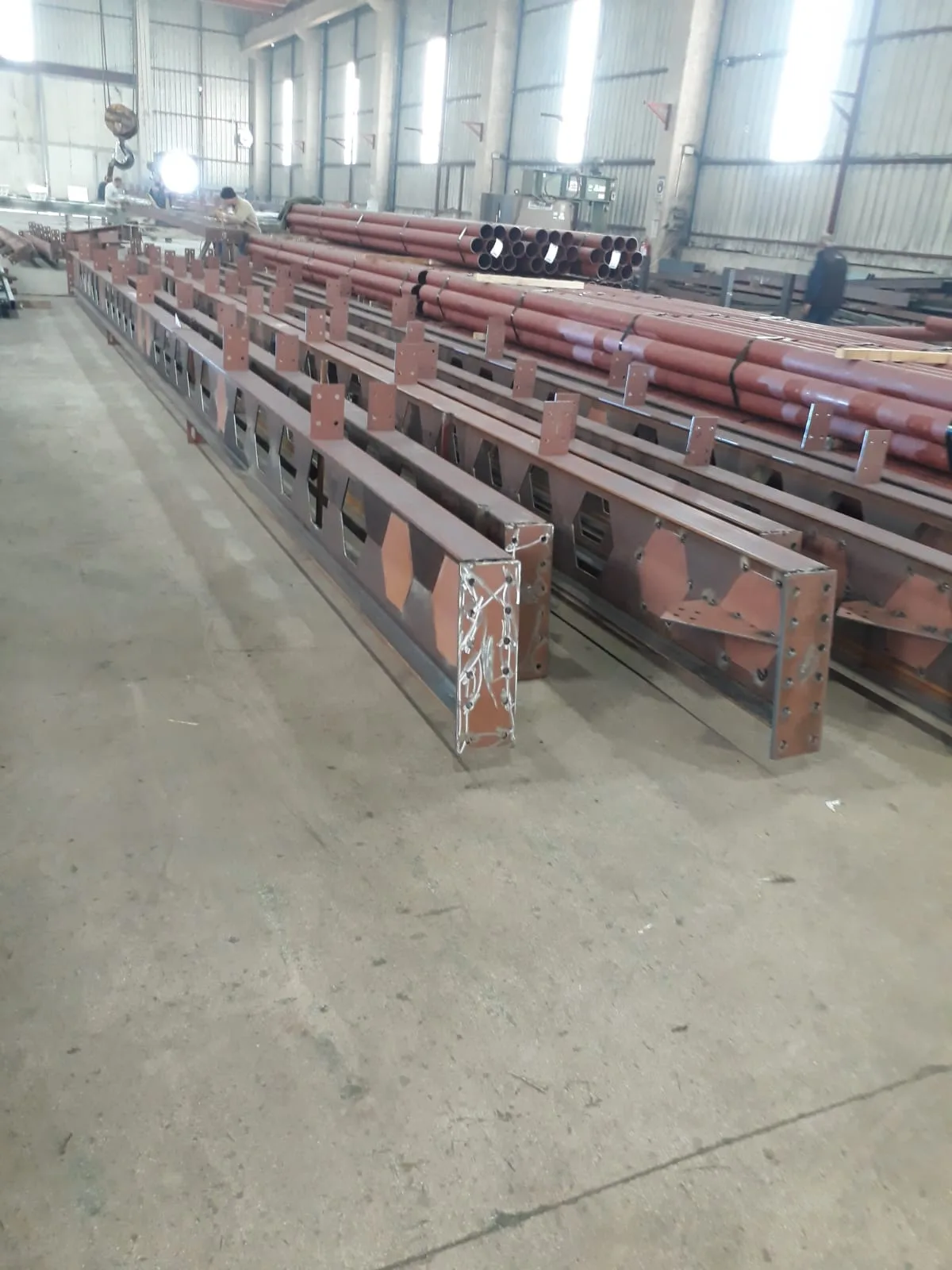

26 Metre, 2 × 13 Metre Olarak Petek Kirişle Geçildi
Açıklık tek parça geçilmedi: ortada bir aks bırakılarak 2 × 13 metre olarak çözüldü ve petek kirişler kullanıldı. Petek kiriş, profilin gövdesi kesilip kaydırılarak yeniden kaynaklanmasıyla yüksekliği artırılmış kiriştir — ağırlık artmadan atalet momenti büyür, böylece sehim şartı fazladan çelik harcamadan sağlanır. Gövdedeki boşluklar tesisat ve havalandırma geçişine yer bırakır.
Aynı çözümü Same Antrepo projesinde de kullandık; orada 36 metre 2 × 18 metre olarak geçilmişti. İkisinde de mantık aynı: ortadaki kolon kullanımı bozmuyorsa, açıklığı yarıya indirmek tonajı belirgin şekilde düşürür.
Korozyon koruması ve yüzey
Yüzeyler endüstriyel boya sistemiyle korundu. Atölyede astarı çekilen parçalar sahaya geldiğinde yalnızca montaj sırasında zedelenen noktalar rötuşlanır; bu, saha koşullarında boyanacak sistemlere göre daha kontrollü bir sonuç verir.
Birleşimler ve tonaj
Sistem cıvatalı birleşimlerle kuruldu. Cıvatalı birleşimin saha tarafındaki asıl kazancı hızdır: delik ve pabuç toleransları atölyede doğru tutulduğunda montaj, kaynak beklemeden ilerler. Sıkma kontrolü TS EN 1090-2 kapsamında yapılır. Projede toplam 150 ton çelik kullanıldı. Tonaj tek başına bir kalite göstergesi değildir; belirleyici olan, aynı yükü hangi kesitlerle ve hangi sistem kurgusuyla taşıdığınızdır.
Bu projede belirleyici olan teknik konular
Cıvatalı birleşim ne kazandırır?
Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.
Sık sorulan sorular
Bu işi Bursa dışında da yapıyor musunuz?
Evet. Atölyemiz Balıkesir Gönen’de; imalatı burada yapıp montaj ekibimizle sahaya gidiyoruz. Bugüne kadar Marmara, Ege, İç Anadolu, Karadeniz ve Doğu Anadolu’da; ayrıca Mısır ve Gana’da iş teslim ettik. Mesafe, nakliye planlaması ve montaj süresi dışında işin kurgusunu değiştirmiyor.
Montaj hizmeti de veriyor musunuz?
Evet, imalat ve montaj tek elden yürütülür. Ayrıntı için çelik konstrüksiyon montajı sayfasına bakabilirsiniz.
Özel çelik imalat ne kadar sürer?
Saha ölçüsü alındıktan sonra atölye imalatı hızlı ilerler. Süreyi genellikle montaj penceresi ve saha erişimi belirler.
İmalat faal tesiste yapılabilir mi?
Yapılabilir. Parçalar atölyede hazırlanıp sahada birleştirildiği için kesinti süresi kısadır.
Maliyet neye göre değişir?
Tonaj, imalat karmaşıklığı, kaynak miktarı, yüzey koruma ve montaj koşulları belirleyicidir. Ayrıntı çelik konstrüksiyon fiyatları sayfasındadır.
Güncel hizmet ve projelerimiz ile ilgili sosyal medya Instagram hesabımızı takip edin.
Bu proje kime örnek olur?
Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 150 ton çelik. Aynı mantıkla kurulan özel çelik imalat işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.
İnegöl (Bursa) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e farklı bir bölgede gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
