Kondenser Platformu 1 — 3 ton | Bandırma

Proje künyesi

Sahadan

Büyütmek için fotoğrafa tıklayın.

İşin kapsamı ve süreç

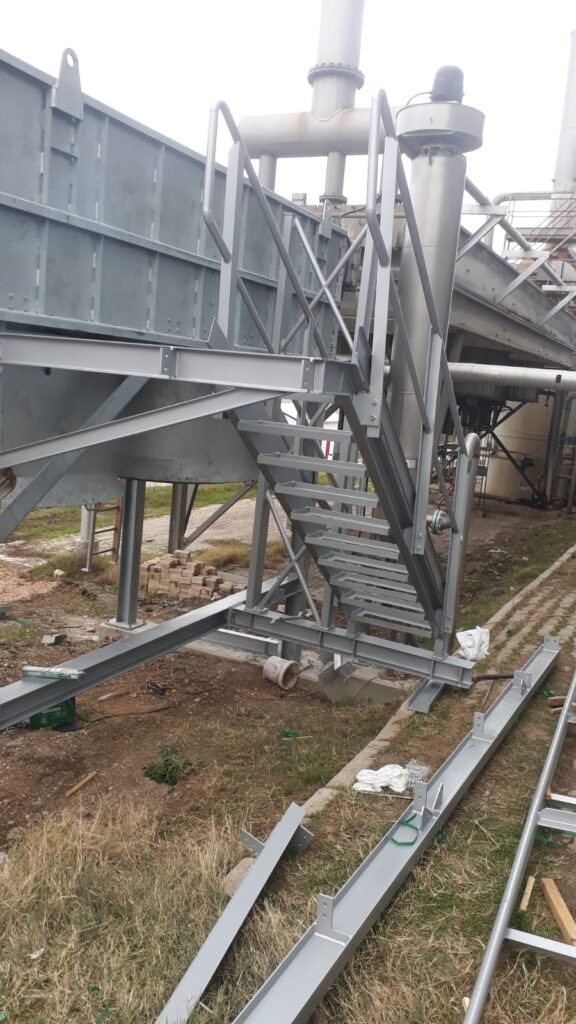

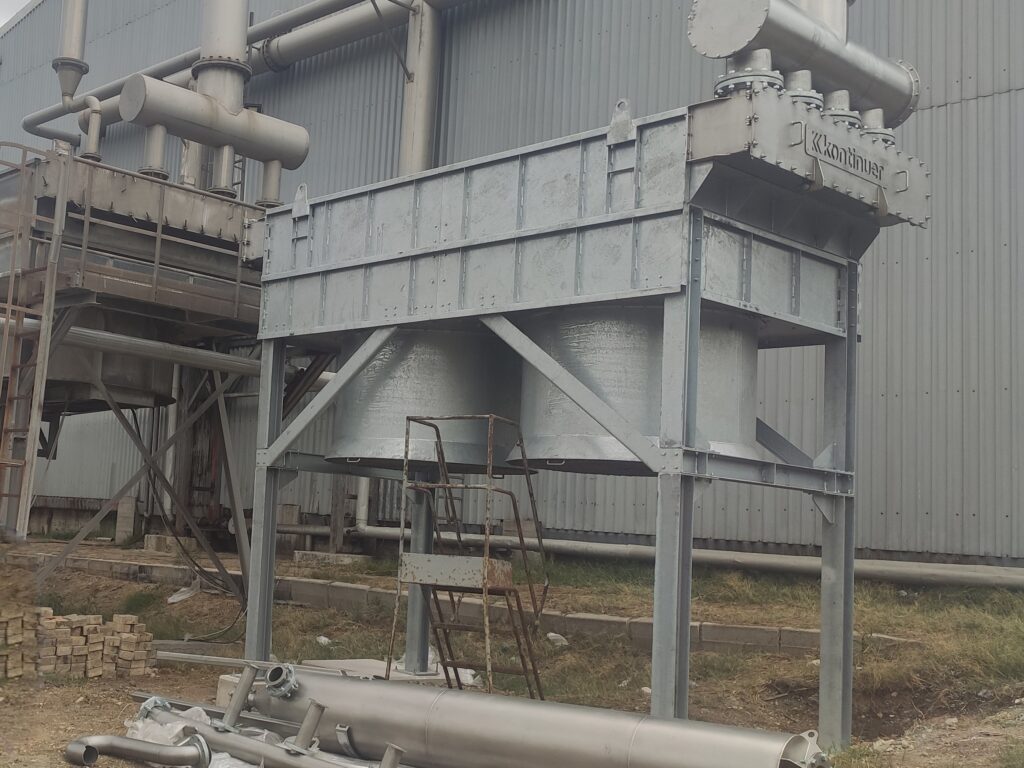

Bandırma’daki tesiste kondenser için çelik platform yapıldı; toplam 3 ton. Bu, aynı dönemde yapılan iki kondenser platformundan birincisidir. Projelendirme, imalat ve montaj bize aitti; yüzey koruması poliüretan boyadır.

Kondenser Platformunda Belirleyici Yükler

Kondenser, soğutma çevriminde gazın yoğuşturulduğu ekipmandır ve genellikle açık havada, çatıda ya da yükseltilmiş bir platformda çalışır. Taşıyıcı platformda üç yük bir aradadır: ekipmanın kendi ağırlığı, içindeki akışkanın dolu ağırlığı ve fanların ürettiği sürekli titreşim.

Açık havada olduğu için rüzgâr da hesaba girer; kondenser büyük bir yüzey oluşturduğundan yatay rüzgâr kuvveti küçümsenemez ve ankrajlar buna göre boyutlandırılır. Yüzey koruması poliüretan boyadır — dış ortamda UV dayanımı nedeniyle.

İkinci platform için kondenser platformu 2 sayfasına bakabilirsiniz.

Banvit Tesislerinde Yaptığımız Diğer İşler

Bu iş tek başına verilmiş bir siparişti. Banvit ile aramızda toplu bir sözleşme yok; işler yıllar içinde, farklı tesislerde ve farklı zamanlarda ayrı ayrı geldi. Bugüne kadar on sekiz iş yaptık ve dizi hâlâ sürüyor.

Diğerleri: elevatör bakım platformu, personel soyunma odası, boru köprüsü, kondenser platformu 2, fanped imalatı (Elazığ), cephe ve kapı, rendering platformu, idari bina çelik merdiveni, mazgal ve menfez, havalandırma, aydınlatma ve yangın alarm, elektrik işleri, yangın tesisatı, amonyak tank platformu, çelik duvar, yangın kaçış merdiveni (Elazığ), yağ flotasyon bakım platformu, arıtma binası otomasyon odası.

Bu tür bir ilişki tek bir büyük referanstan farklıdır. Büyük bir iş bir kez alınır; küçük işlerin yıllarca aynı firmaya verilmesi ise her seferinde yeniden kazanılan bir karardır.

Korozyon koruması ve yüzey

Yüzey koruması poliüretan esaslı boya sistemiyle sağlandı. Çelik yüzeyler temizlendikten sonra astar ve poliüretan son katla kaplandı; bu sistem ISO 12944 sınıflandırmasında C3–C4 korozyon kategorisindeki ortamlarda uzun süreli koruma verir ve UV altında rengini görece iyi korur.

Birleşimler ve tonaj

Birleşim tipi cıvatalı seçildi. Bu tercih, ileride yapıda değişiklik gerektiğinde sökülüp yeniden kurulabilme imkânı da bırakır; kaynaklı bir sistemde aynı müdahale çok daha maliyetlidir. Projede toplam 3 ton çelik kullanıldı. Tonaj tek başına bir kalite göstergesi değildir; belirleyici olan, aynı yükü hangi kesitlerle ve hangi sistem kurgusuyla taşıdığınızdır.

Bu projede belirleyici olan teknik konular

Cıvatalı birleşim ne kazandırır?

Bulonlu birleşimler montaj hızı ve denetlenebilirlik açısından üstündür: birleşim gözle ve torkla denetlenebilirken saha kaynağı ancak muayene ekipmanıyla denetlenir. Yüksek dayanımlı bulonlarda kritik konu, öngörülen ön germe kuvvetinin gerçekten uygulanmasıdır; bu nedenle tork değerleri ve sıkma sırası kayıt altına alınır.

Sık sorulan sorular

Bu proje kime örnek olur?

Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 3 ton çelik. Aynı mantıkla kurulan endüstriyel platform işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.

Bandırma (Balıkesir) sahasında yürütülen bu iş, atölyemizin bulunduğu Gönen’e yakın bir noktada gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Gönen’deki atölyede yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
