Altaca Enerji’nin Konya Meram’daki tesisinde, farklı yükseklikteki betonarme silolar arasında boru hatlarını taşıyan çelik boru köprülerini projelendirip imal ettik ve monte ettik: toplam 30,6 ton çelik. Köprülerin altından tesisin servis yolları geçtiği için açıklıklar ve serbest yükseklik araç trafiğine göre belirlendi; yoğun kimyasal ortam ve UV etkisi nedeniyle yüzey koruması poliüretan boya ile yapıldı. Benzer işler için endüstriyel tesis sayfamıza bakabilirsiniz.
Proje künyesi
| Yapı tipi | Boru köprüsü / Endüstriyel tesis |
|---|---|
| Yıl | 2020 |
| Konum | Konya / Meram |
| İşveren / ana yüklenici | Altaca Enerji |
| Çelik tonajı | 30,6 ton |
| Konum özelliği | Altından tesis servis yolları geçiyor |
| Yüzey koruma gerekçesi | UV + yoğun kimyasal maruziyet |
| Yüzey koruma | Poliüretan boya |
| Birleşim tipi | Cıvatalı |
Bu projede çözdüğümüz asıl mesele
Uzun açıklık ve kot farklarını dikkate alarak boru içerisinden geçen malzemenin akış hızı da dikkate alınarak gerekli tasarım gerçekleştirildi. Yükseklikleri farklı olan betonarme silolar arasındaki boruların geçişini sağlamak için tasarlandı.

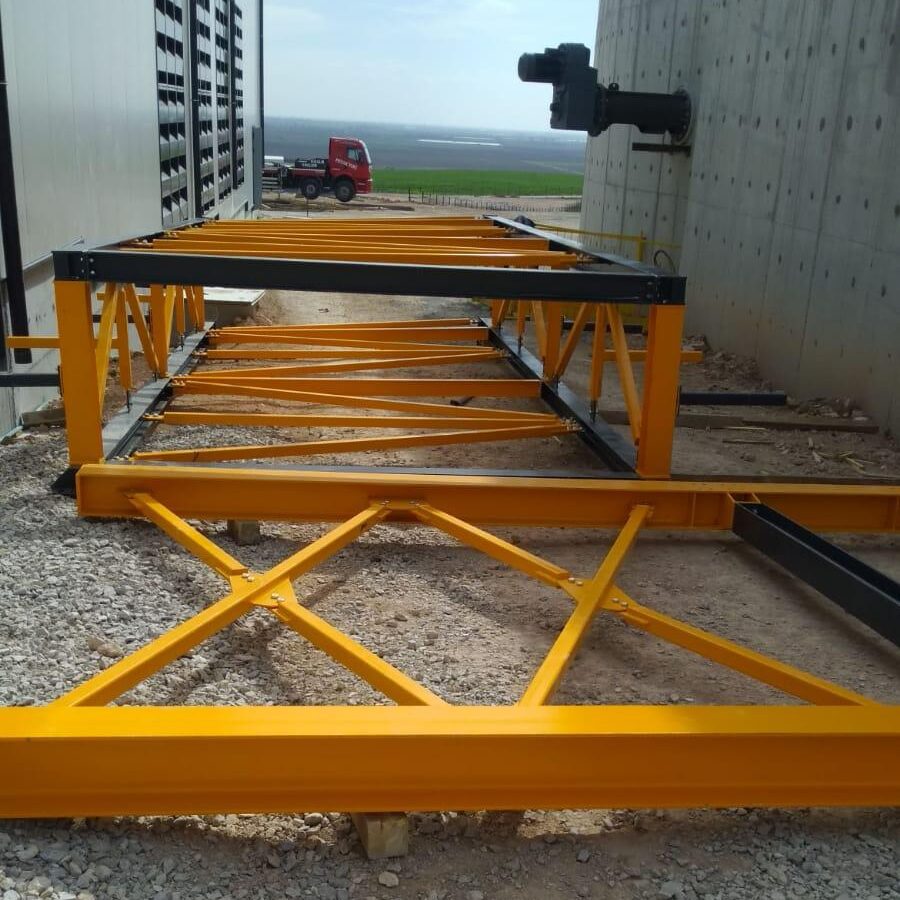

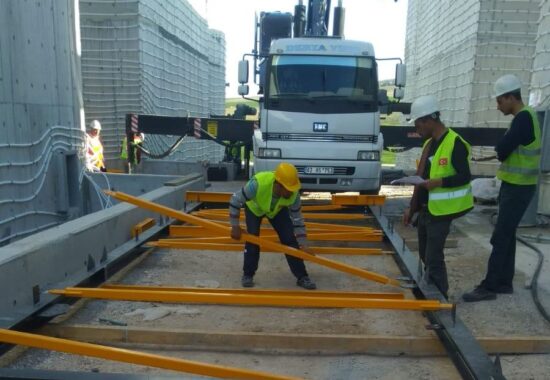

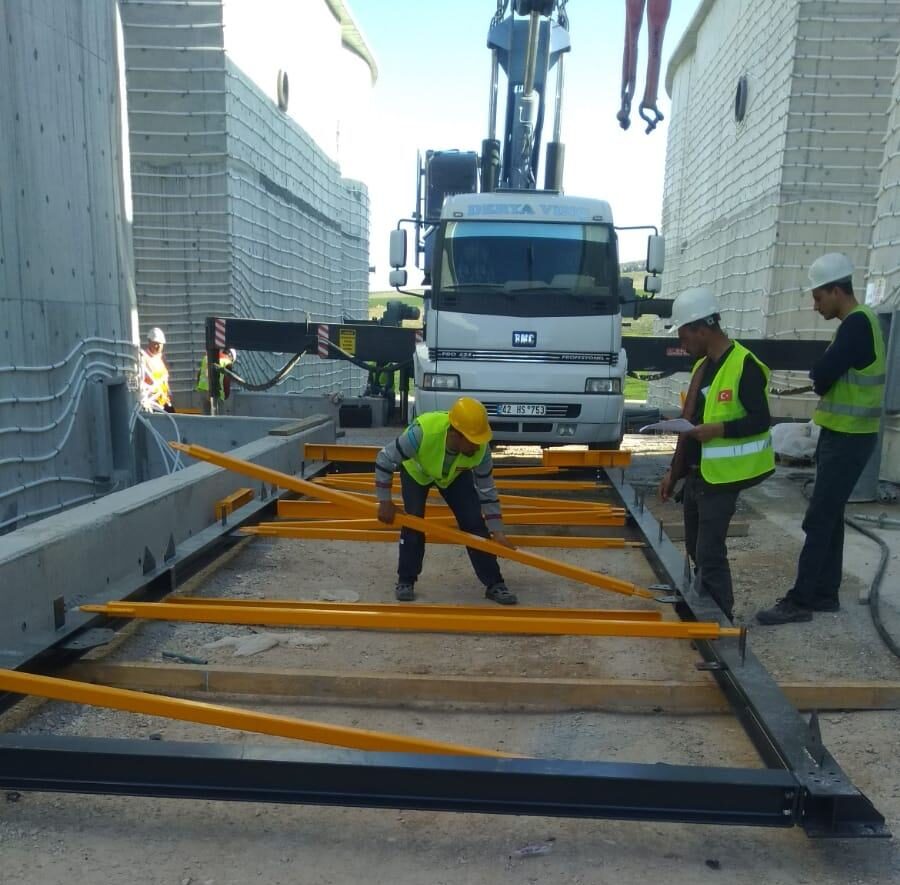

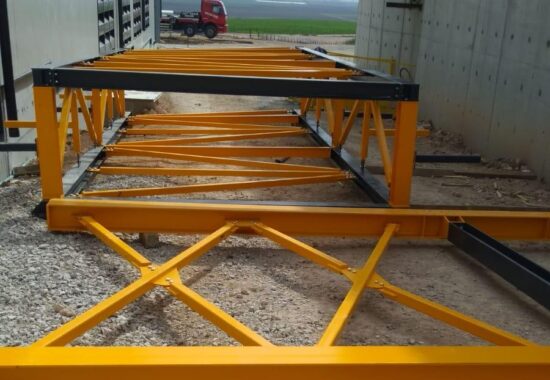

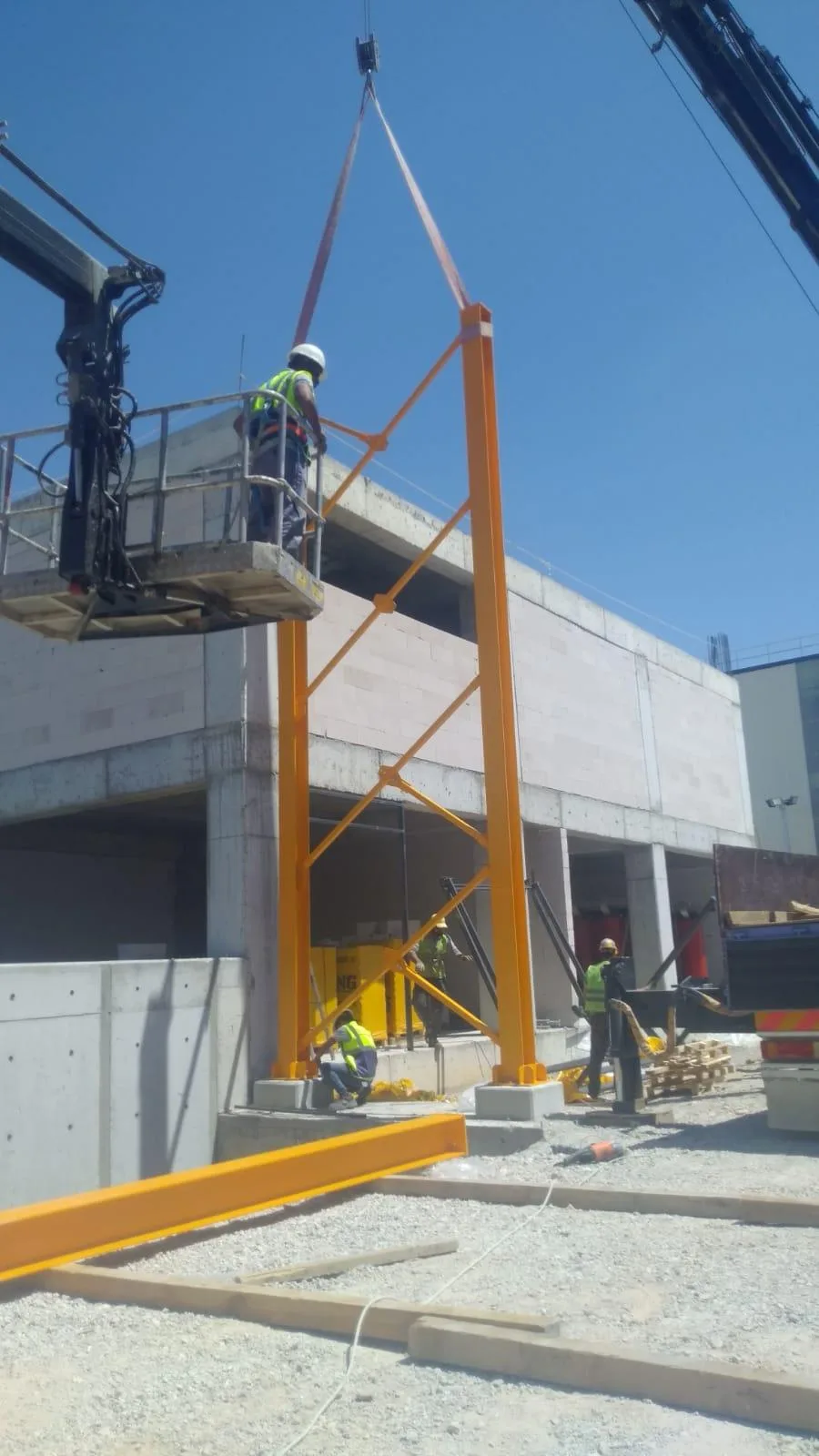

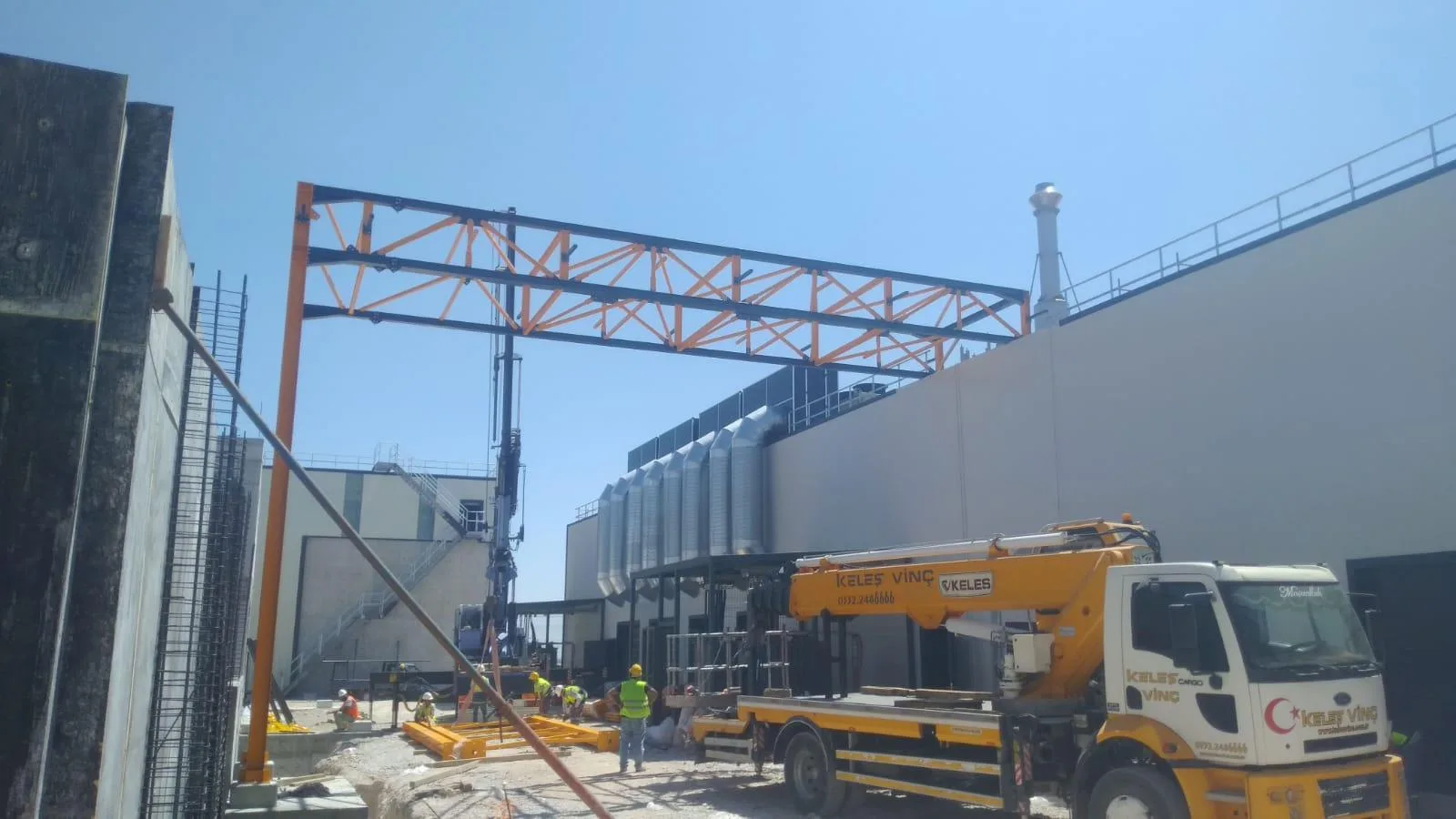

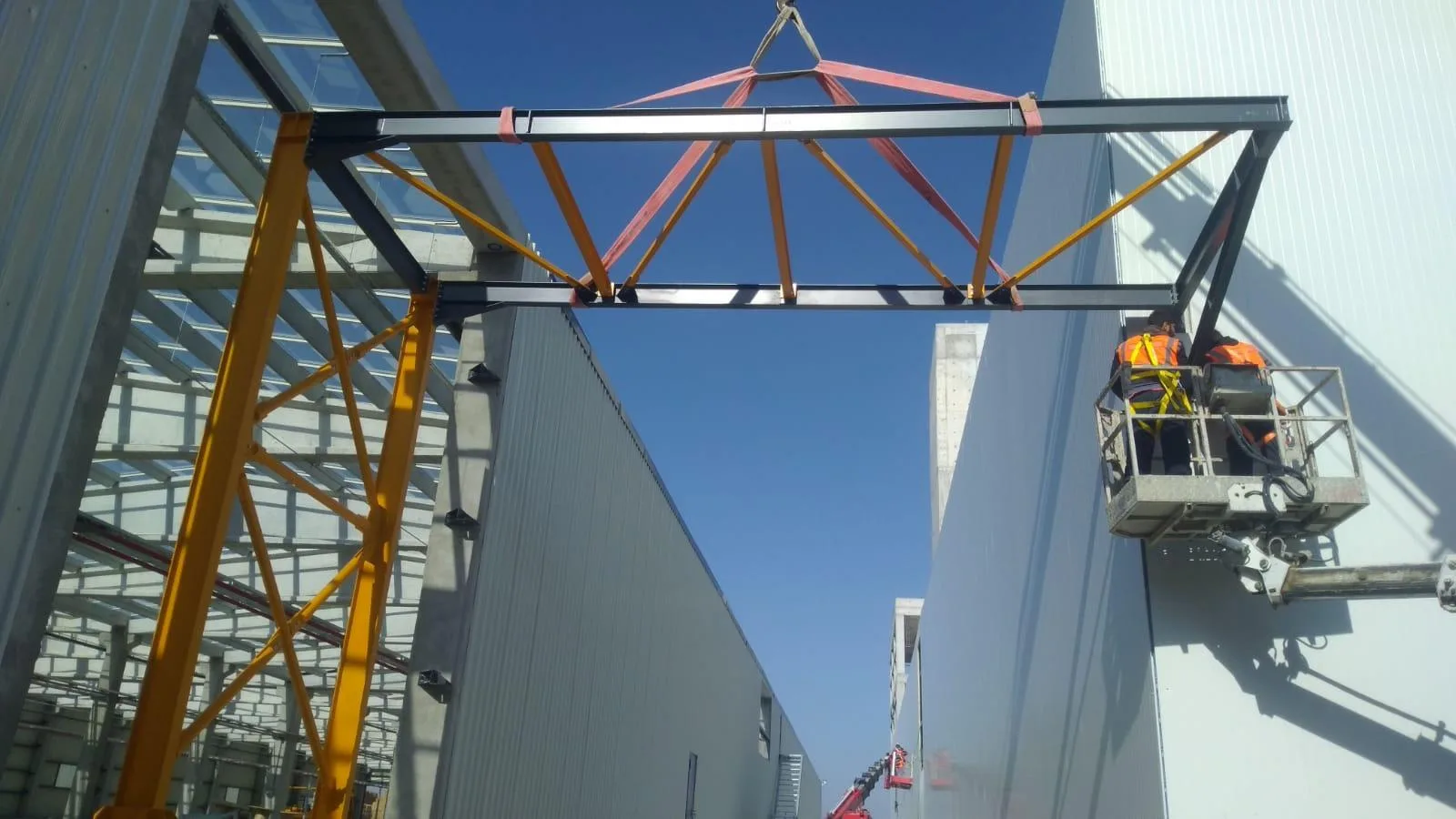

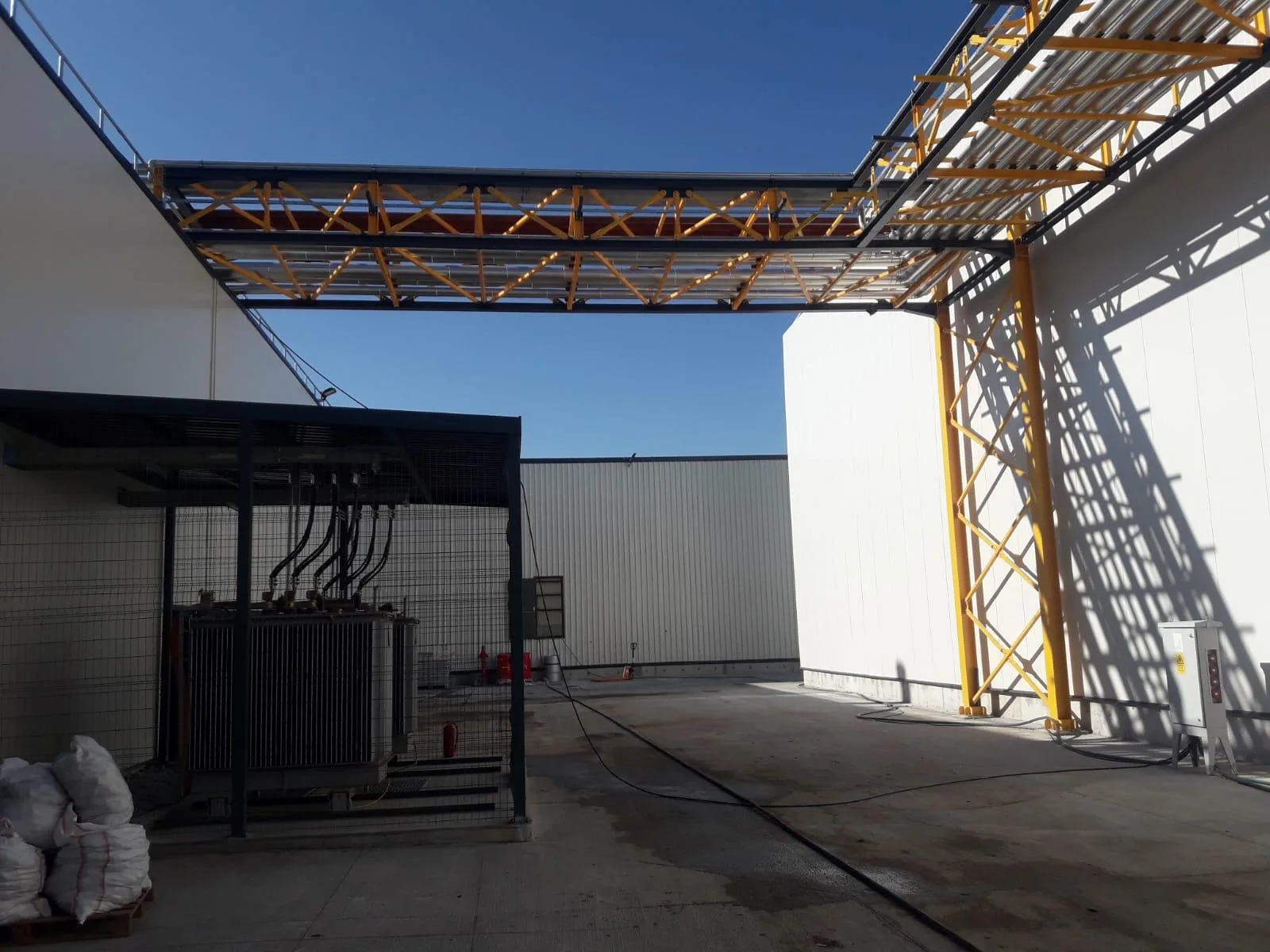

Sahadan
Büyütmek için fotoğrafa tıklayın.
Montaj videosu

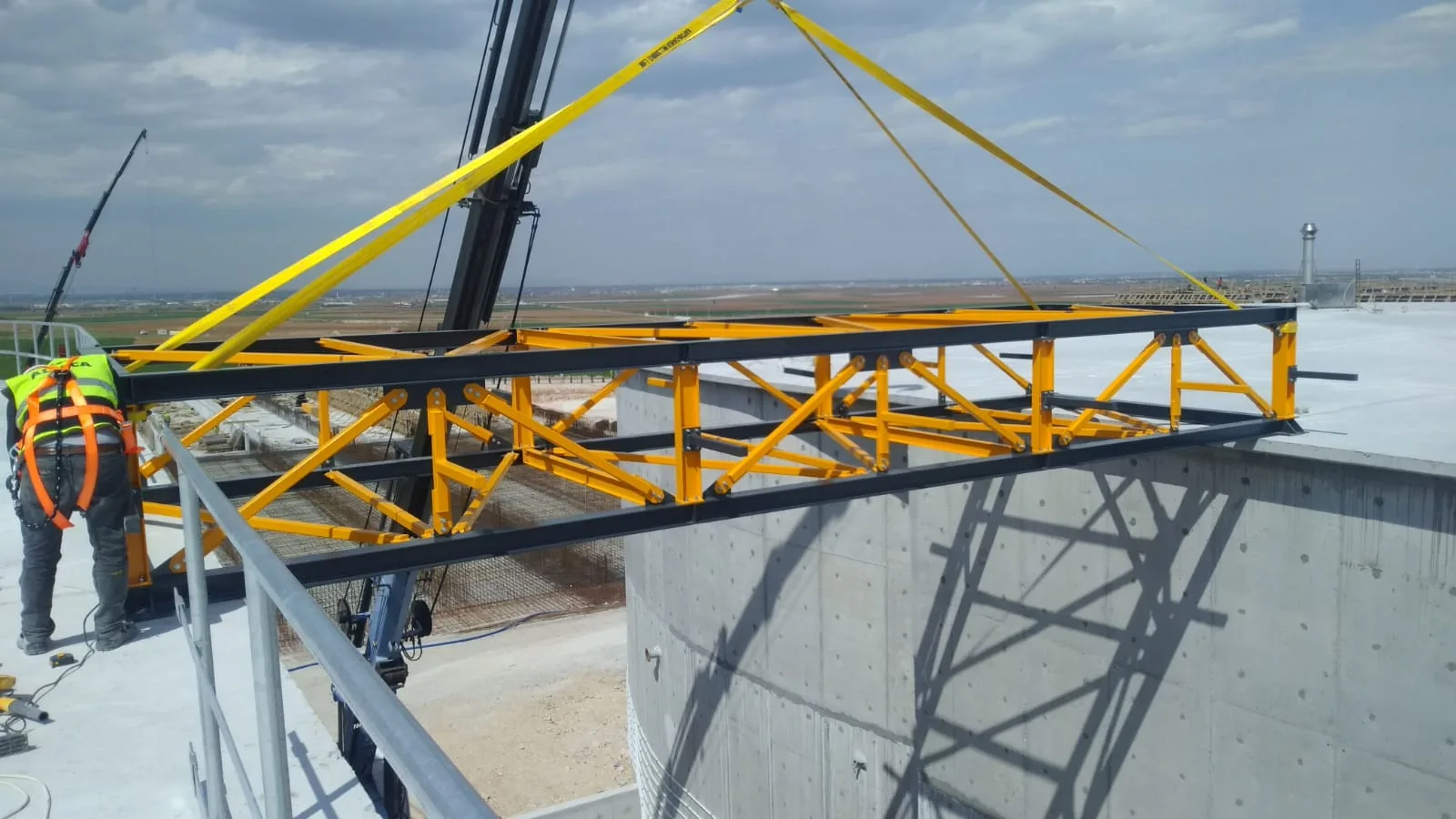

Boru köprüsü modülünün vinçle kaldırılıp yerine oturtulması (0:39). YouTube’da izle
İşin kapsamı ve süreç
Konya Meram’da Altaca Enerji tesisi için boru köprüleri yapıldı; toplam 30,6 ton. Köprülerin altından tesisin servis yolları geçiyor. Birleşimler cıvatalı, yüzey koruması poliüretan boyadır.
Altından Yol Geçen Boru Köprüsünde Ne Değişir?
Bir boru köprüsü, taşıdığı borular kadar altındaki trafiğe göre de tasarlanır. Altından servis yolu geçiyorsa serbest yükseklik, tesiste kullanılan en yüksek aracın geçişine göre belirlenir ve bu kot pazarlığa açık değildir. Ayaklar yol kenarına, araç manevra alanının dışına yerleştirilir.
Yük tarafında da fark vardır: boru köprüsü sabit bir ağırlık taşımaz. Boruların boş ve dolu ağırlığı, içindeki akışkanın sıcaklığına bağlı genleşme ve bunun mesnetlere aktardığı kuvvet ayrı ayrı hesaba girer. Sıcak hatlarda boru uzar; mesnetler bu hareketi ya serbest bırakacak ya da doğduğu kuvveti karşılayacak şekilde kurgulanır.
Neden Poliüretan Boya?
Bu tesiste çelik iki etkiye birden maruz: köprüler tamamen açık havada olduğu için sürekli güneş ve UV alıyor, tesis ortamı ise yoğun kimyasal maruziyet taşıyor. Poliüretan üst kat, UV altında rengini ve film bütünlüğünü koruduğu için dış ortamda epoksiden üstündür; epoksi ise UV altında tebeşirlenir.
Aynı kararı Gönen kompost tesisinde de verdik: orada da çelik cam sera altında sürekli güneş görüyordu. Kaplama seçimi markaya değil, çeliğin maruz kaldığı ortama göre yapılır — TS EN ISO 12944 bu ayrımı korozivite sınıfları üzerinden tanımlar.
Aynı Tesiste Yaptığımız Diğer İşler

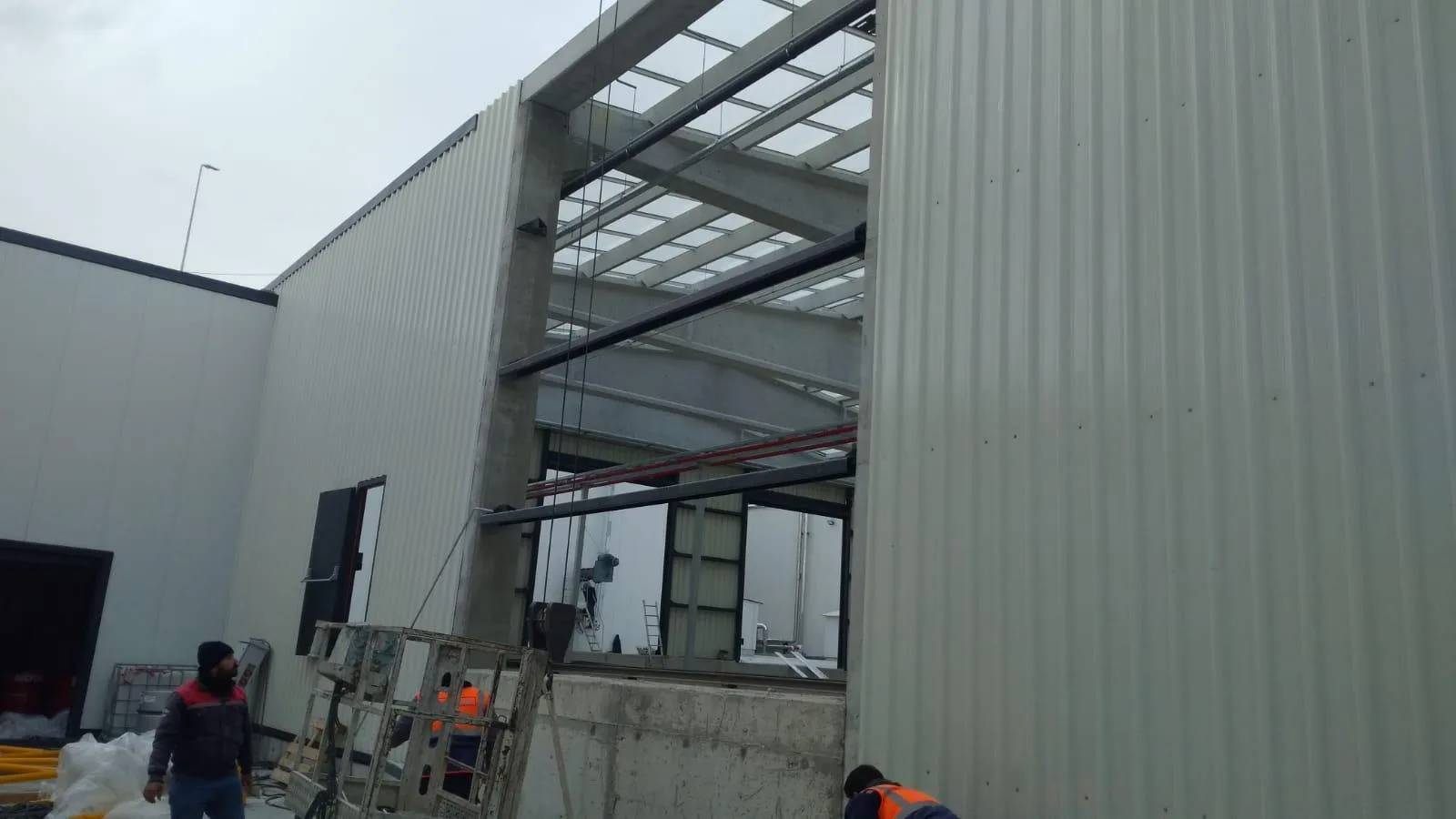

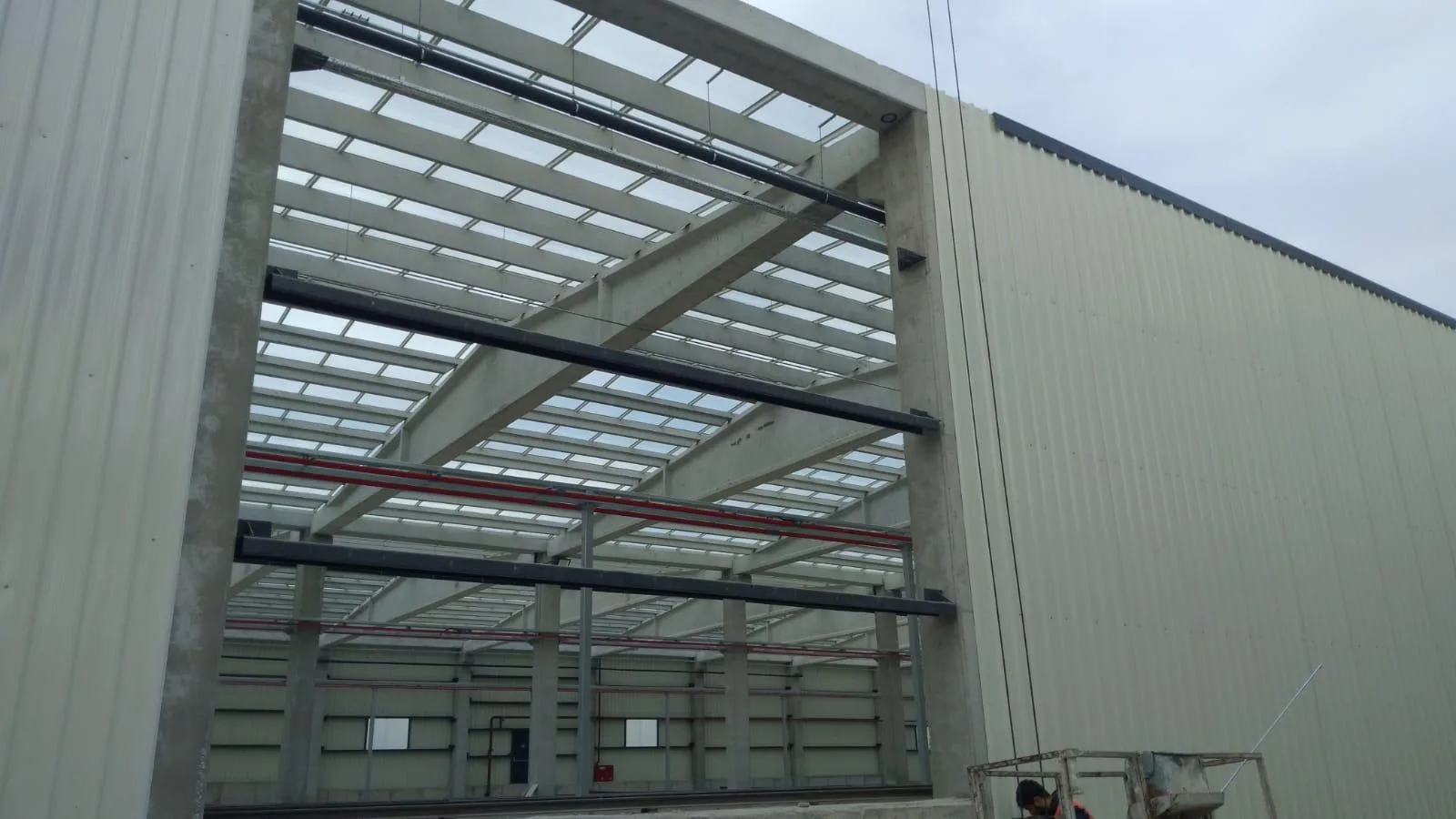

Bu tesis sahasında boru köprüleri dışında şu işleri de projelendirip imal ettik ve monte ettik: manhole kapakları (1. parti), manhole kapakları (2. parti), hammadde binası cephe çeliği, sundurma, tambur platformu, titreşimli elek platformu, korkuluklar ve baca bakım platformu.
Bir tesiste bu kadar farklı işin aynı firmaya verilmesi, her seferinde yeniden anlatma ihtiyacını ortadan kaldırır: saha bilinir, erişim güzergâhları bilinir, mevcut yapıların ölçüleri elimizdedir. Yeni bir talep geldiğinde ölçüm bir günde tamamlanır.
Bu projede belirleyici olan teknik konular
Farklı kottaki silolar arasında boru geçişi nasıl çözüldü?
Silolar farklı yüksekliklerde olduğu için boru hattı köprü boyunca aynı kotta ilerleyemiyordu. Köprü kesitleri; açıklık, kot farkı ve boru içinden akan malzemenin hızından doğan yükler birlikte değerlendirilerek seçildi. Taşıyıcılar her mesnet noktasında ilgili kota göre kurularak silolar arasındaki geçiş sağlandı; altında kalan servis yolları için gereken serbest yükseklik korunuyor.
Sık sorulan sorular
Bu işte kaç ton çelik kullanıldı?
Toplam 30,6 ton. Teklifleri karşılaştırırken tonaj tek başına yanıltıcı olabilir: aynı yapı, sistem kurgusu değiştiğinde belirgin şekilde farklı tonajlarla çözülebilir. Bakılması gereken, tonajın hangi kesitlerle ve hangi taşıyıcı mantıkla oluştuğudur.
Bu işi Konya dışında da yapıyor musunuz?
Evet. Atölyemiz Bandırma OSB’de (Gönen, Balıkesir); imalatı burada yapıp montaj ekibimizle sahaya gidiyoruz. Bugüne kadar Marmara, Ege, İç Anadolu, Karadeniz ve Doğu Anadolu’da; ayrıca Mısır ve Gana’da iş teslim ettik. Mesafe, nakliye planlaması ve montaj süresi dışında işin kurgusunu değiştirmiyor.
Statik proje gerekiyor mu?
Erişim yapılarında da statik hesap yapılır. Bu çalışma çelik yapı projelendirme hizmetimiz kapsamındadır.
Boru köprüsünün altında ne kadar serbest yükseklik bırakılmalı?
Altından geçecek en yüksek araca ve tesisin iç trafik düzenine göre belirlenir; ölçü projede işverenle birlikte netleştirilir. Bu projede köprülerin altından tesisin servis yolları geçtiği için açıklıklar ve kolon yerleri araç trafiğini kesmeyecek şekilde yerleştirildi.
Boru köprüsü hesabında hangi yükler dikkate alınır?
Boruların ve içindeki malzemenin ağırlığı, akıştan doğan yükler, rüzgâr ve deprem etkileri ile sıcaklık değişiminden kaynaklanan boru hareketleri. Köprü üzerinde bakım için yürüme yolu varsa onun kullanım yükü de hesaba eklenir.
İmalat ne kadar sürer?
Saha ölçüsü alındıktan sonra atölye imalatı hızlı ilerler; süreyi genellikle montaj penceresi belirler.
Bu proje kime örnek olur?
Bu iş, benzer bir ihtiyacı olan işletmeler için somut bir referans: 30,6 ton çelik. Aynı mantıkla kurulan endüstriyel çelik imalat işlerimizde de yaklaşım değişmiyor: önce sahanın gerçek ölçüsü alınıyor, sonra taşıyıcı sistem o ölçüye göre kuruluyor. Katalogdan seçilen bir çözümü sahaya uydurmaya çalışmak, çoğu zaman hem daha pahalı hem de daha sorunlu oluyor.
Meram (Konya) sahasında yürütülen bu iş, atölyemizin bulunduğu Bandırma OSB’den farklı bir bölgede gerçekleşti. Balıkesir, Bursa, Çanakkale, İstanbul, İzmir, Kocaeli ve Konya başta olmak üzere Türkiye genelinde; ayrıca yurt dışında da proje teslim ediyoruz. İmalat Bandırma OSB’deki atölyemizde yapılıyor, montaj kendi ekibimizle sahada tamamlanıyor.
