IPE AA, IPE ailesinin en hafif alt serisidir. IPE A’dan da ince et kalınlıklarıyla üretilir; aynı nominal yükseklikte elde edilebilecek en düşük metre ağırlığını verir.
Kullanım alanı doğal olarak sınırlıdır: düşük yüklü ara kat kirişleri, hafif çatı taşıyıcıları, sundurma ve kanopi gibi yalnızca kar ve rüzgâr yükü taşıyan yapılar. Ağır endüstriyel yükler için uygun değildir.
IPE AA piyasada IPE ve IPE A kadar yaygın stoklanmaz. Projede kullanmadan önce tedarik durumunu teyit etmek, sonradan kesit değişikliğiyle uğraşmamak açısından önemlidir.
| PROFIL-LISTE | G (kg/m) | AL (m²/m) | h (mm) | b (mm) | tw (mm) | tf (mm) | r (mm) | A (cm²) | hi (mm) | d (mm) | Ø | pmin (mm) | pmax (mm) | AG (m2/t) | Iy (Cm4) | Wel.y (cm³) | Wpl.y (cm³) | iy (cm) | Avz (cm²) | Iz (cm4) | Wel.z (cm³) | Wpl.z (cm³) | iz (cm) | ss (mm) | It (cm4) | Iwx10^-3 (cm6) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IPE AA 80 | 4.9 | 0.325 | 78 | 46 | 3.2 | 4.2 | 5.0 | 6.31 | 69.6 | 59.6 | - | - | - | 65.62 | 64.1 | 16.4 | 18.9 | 3.19 | 3.0 | 6.85 | 2.98 | 4.7 | 1.04 | 17.5 | 0.4 | 0.09 |
| IPE AA 100 | 6.7 | 0.396 | 97.6 | 55 | 3.6 | 4.5 | 7 | 8.56 | 88.6 | 74.6 | - | - | - | 58.93 | 136 | 27.9 | 31.9 | 3.98 | 4.4 | 12.6 | 4.57 | 7.2 | 1.21 | 20.8 | 0.73 | 0.27 |
| IPE AA 120 | 8.4 | 0.47 | 117 | 64 | 3.8 | 4.8 | 7 | 10.7 | 107.4 | 93.4 | - | - | - | 56.26 | 244 | 41.7 | 47.6 | 4.79 | 5.36 | 21.1 | 6.59 | 10.4 | 1.41 | 21.6 | 0.95 | 0.66 |
| IPE AA 140 | 10.1 | 0.546 | 136.6 | 73 | 3.8 | 5.2 | 7 | 12.8 | 126.2 | 112.2 | - | - | - | 54.26 | 407 | 59.7 | 67.6 | 5.64 | 6.14 | 33.8 | 9.27 | 14.5 | 1.63 | 22.4 | 1.19 | 1.46 |
| IPE AA 160 | 12.1 | 0.621 | 156.4 | 82 | 4 | 5.6 | 8 | 15.4 | 145.2 | 127.7 | - | - | - | 50.4 | 646 | 82.6 | 93.3 | 6.47 | 7.24 | 51.6 | 12.6 | 19.6 | 1.83 | 23.4 | 1.57 | 2.93 |
| IPE AA 180 | 14.9 | 0.693 | 176.4 | 91 | 4.3 | 6.2 | 9 | 19 | 164 | 146 | M10 | 48 | 48 | 46.37 | 1020 | 116 | 131 | 7.32 | 9.13 | 78.1 | 17.2 | 26.7 | 2.03 | 27.2 | 2.48 | 5.64 |
| IPE AA 200 | 18.0 | 0.763 | 196.4 | 100 | 4.5 | 6.7 | 12 | 22.9 | 183 | 159 | M10 | 54 | 58 | 42.51 | 1533 | 156 | 176 | 8.19 | 11.4 | 112 | 22.4 | 35 | 2.21 | 32 | 3.84 | 10.1 |
| IPE AA 220 | 21.2 | 0.843 | 216.4 | 110 | 4.7 | 7.4 | 12 | 27 | 201.6 | 177.6 | M12 | 60 | 62 | 39.78 | 2219 | 205 | 230 | 9.07 | 12.8 | 165 | 29.9 | 46.5 | 2.47 | 33.6 | 5.02 | 17.9 |
| IPE AA 240 | 24.9 | 0.917 | 236.4 | 120 | 4.8 | 8 | 15 | 31.7 | 220.4 | 190.4 | M12 | 64 | 68 | 36.86 | 3154 | 267 | 298 | 9.97 | 15.3 | 231 | 38.6 | 60 | 2.7 | 38.4 | 7.33 | 30.1 |
Bu tablo nasıl okunur?

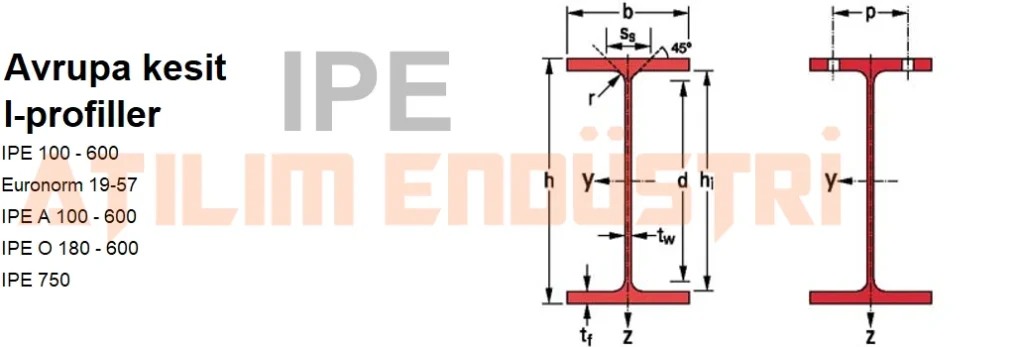

Tablodaki G metre başına ağırlığı (kg/m), h profil yüksekliğini, b flanş genişliğini, tw gövde ve tf flanş et kalınlığını verir. Iy ile Wel.y güçlü eksendeki atalet ve mukavemet momentidir; taşıma kapasitesi hesabında esas alınan değerler bunlardır. Iz zayıf eksene aittir ve yanal burulmalı burkulma kontrolünde belirleyici olur.
Tablolar genel bilgilendirme amaçlıdır; kesin değerler için ilgili standardın (TSE/DIN/EN) güncel baskısı esas alınmalıdır. Kesit seçimi tek başına tablodan yapılmaz — açıklık, yük, kabul edilen sehim sınırı ve birleşim tipi birlikte değerlendirilir.
